軟邊融合大屏幕無縫拼接系統全面介紹

2.3 軟邊融合拼接處理器：

   軟邊融合拼接處理器直接影響了畫面的質量，拼接效果顯而易見，我們主要從以下幾個方面進行選擇。目前市場上面軟邊融合設備也比較多，但是具有實際應用案例的并不多，請用戶慎重選擇和使用。

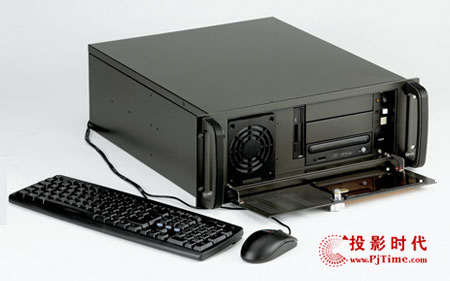

    軟邊融合拼接控制器是一個支持多輸入、多顯示的控制設備，提供靈活的數字/模擬輸入和輸出選項、強大的軟件功能，可在一個寬屏的、通道之間邊緣融合的投影設置中以窗口方式顯示一系列輸入信號源窗口，并且還能夠提供多種顯示效果，比如Alpha邊緣融合、色度鍵控和次序控制。每個控制器最多支持多個可完全定義的輸入或輸出，并且還支持標準的DVI A/D輸出，可直接尋址任何兼容DVI格式的數字投影機，每一輸出可建立直至UXGA(1600x1200像素)的高速連接。機身可置于標準的19英寸機架內，可滿足支持多窗口顯示的，且以無縫融合寬屏信號為背景的多畫面顯示顯示應用要求。

    * 具有圖像邊緣衍生功能：軟邊融合設備必須衍生出重疊部分的多余圖像，否則，畫面不具有重疊功能，則無法進行融合調試。圖象重疊部分，一般建議融合不小于畫面的15%，或者在200個像素以上。如2.2.3圖示。

    * 具有伽瑪校正功能：重合區域的色彩伽瑪校正功能，確保圖像色彩一致。

    * 具有邊緣融合功能：允許對所選擇的信號輸入轉變?yōu)橥该鞯寞B加。融合率可由用戶自己定義。一般為15%以上。具有色度羽化功能，淡變?nèi)诤喜糠值纳�彩和亮度�?/P>

    * 具有色度鍵控功能：可以調試重合部分的色溫、色度，確保全屏幕的色彩高度一致性。

    * 具有次序控制功能：可以對重合部分的邊緣進行分次調整，具有次序控制功能。

    * 具有視窗功能：可以像素精度定義視窗的位置和大小，由此來顯示窗口的輸入。水平和垂直尺寸均可單獨調整。

    * 直觀的軟件操作界面：軟邊融合拼接處理器具有很方便的軟件操作界面，便于用戶操作和維護。

    * 輸入輸出和直觀的效果控制功能：對于畫面的窗口控制和信號源控制，必須做到直觀的控制功能，提高操作效率。

    軟邊融合設備目前在國內市場種類比較繁多，但是效果好的的確不多，有的設備操作復雜。有的設備不可以獨立使用，需要配合傳統拼接設備共同使用，有的設備功能簡單，效果較差，操作復雜，請用戶慎重選擇。應用在會議、指控中心的平面大屏幕顯示系統中好的軟邊融合設備廠家有：美國VISTA SPYDE系列，BARCO公司的FOLSEME系列。
