未來科技 SED和FED顯示技術優缺比較

從電子源板和驅動電路方面可以清楚地看到SED和FED之間的顯著差異。在討論差異的顯著性之前，我們必須首先理解每種技術采用的結構和工作原理。

1. 標準FED發射器結構

    采用納米碳管(CNT)發射器的一些典型結構如圖4所示。微端(Microtip)發射器也有相似的結構。在這兩種情況下，電子束都是通過從發射器結構(CNT或微端)獲得電子形成的，這是陽極、柵極和陰極之間的電壓差導致發射器上產生高電場的結果。在某些時候，陽極電場致使電子發射，而陰極-柵極的壓差控制發射電流強度。

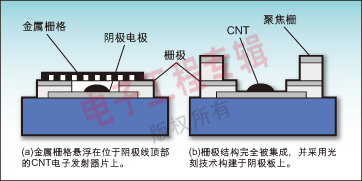

圖4：用于CNT發射器的配置。(a)金屬柵格懸浮在位于陰極線頂部的CNT電子發射器片上。 (b)柵極結構完全被集成，并采用光刻技術構建于陰極板上。

    FED發射器的電子流受發射器上施加的電場(由陰極到柵極的偏置電壓產生)控制，并受Fowler-Nordheim等式的約束。發射器的電流是施加電壓的函數，并呈高度的非線性。圖5是一個CNT發射器的I-V特性例子。除了施加電場外，發射電流還取決于發射器的功函數(workfunction())和發射器形狀。當功函數降低時，例如涂覆堿金屬，那么在較低的電場更容易獲取電子。當發射器的形狀變得較銳利時，也更容易或取電子，因為在發射器頂部的局部電場會更高。

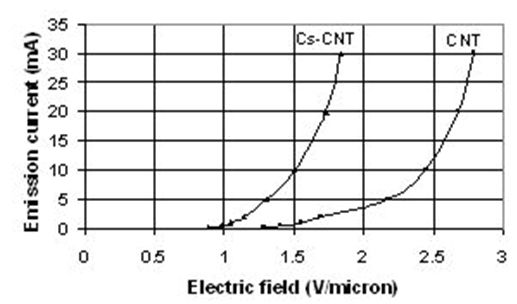

圖5：作為電場函數的發射電流施加于CNT發射器，而且CNT發射器覆蓋了銫。銫可以降低功函，允許在較低的提取電場下發射。

    考慮標準FED技術時有兩個要點。首先，配置在很大程度上是垂直的。一般柵極緊靠陰極放置，這樣施加的電場在CNT發射器沉積的陰極處大部分是垂直的，從陰極發射出來的電子將直接到達陽極。一些電子束的加寬是施加電場的橫向分量引起的，但設計會盡可能地限制這些分量，或者需要時在路徑中放置另外的聚焦電極加以糾正。通常情況下，F(xiàn)ED設計師的目標是禁止電子在離開發射器后撞擊除陽極外的其它任何表面。

    其次，典型的FED是電壓驅動型器件。在無源矩陣FED顯示器中，很難在陰極和柵極(開和關電壓)之間施加超過兩個或三個電壓等級，因此圖像的灰度等級是由脈沖寬度調制實現的。對所有無源矩陣平面顯示器而言，圖像是一行行建立的。當某一行被激活時，該行的像素就被列驅動器打開；該行每個像素保持打開的時間取決于該幅圖像幀的像素要求的發光強度。由于發射器的發射電流具有高度非線性，發射器的制造又很難控制，因此對微端和CNT顯示器來說發射和圖像的一致性是需要克服的大問題。制造技術已經改善了基于CNT的FED的一致性。陰極的發射一致性通常是由與陰極串聯在一起的電流反饋電阻進行控制。

    FED發射器的制造取決于FED開發團隊所采用的方法。摩托羅拉和LETI公司開發的工藝要求CNT直接生長在陰極基底上，而ANI和三星等公司開發的工藝允許CNT印刷。與直接CNT生長所要求的高溫CVD方法相比，印刷方法更適合大批量制造具有一致發射性能的大面積陰極。印刷方法要求一個活化步驟，但即使這個步驟也針對使用珠光處理(bead-blasting)技術的大面積制造工藝作了優化。

2.SED結構

SED結構與其它FED技術相比其獨特性在于，針對每個像素對陽極提供的電子束流需要用兩步產生。

a．第1步

    電子源橫向發出電子，穿越兩個電極之間形成的非常窄的間隙。電極之間的這個間隙雖然小，只有數個納米數量級，但仍是真空間隙，需要施加一定的電位才能將電子從一個電極提取出來，并穿過真空隧道屏障到達另外一個電極。穿越電極空隙的電子流遵循Fowler-Nordheim定律，因此具有高度非線性，并允許后文要討論到的矩陣可尋址方式。表面?zhèn)鲗Оl(fā)射器(SCE)正是從這種橫向發射器結構而來。圖6是SED發射器的結構圖。

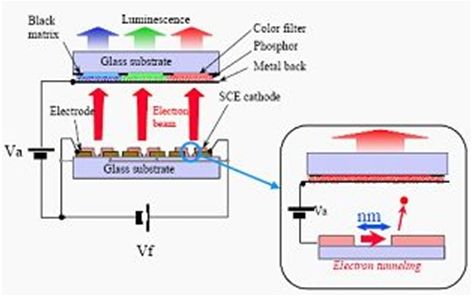

圖6：SED的結構。每個子像素都有一個獨特的用于提供電子流的電極對。

b.第2步

    穿越間隙并撞擊對面電極的電子要么被吸收進對面電極(因此只產生熱量，不發光)，要么被散射出來，再被陽極電位建立的電場所捕獲，并加速撞擊某個精確熒光點，從而產生紅、綠或藍光點。這種組合式電子發射加電子束散射過程如圖7所示，其中Va代表陽極電位，Vf是跨越間隙的驅動電位。許多散射事件可能發生在電子被陽極電場捕獲之前。因此被陽極捕獲的電子數量的效率(Ie/If,圖7)非常低，大約在3%，但功效比較理想，因為Vf比較低，約在20V。值得注意的是，到達陽極的電子流一致性取決于間隙處的電場發射電流以及像素到像素的散射事件效率。

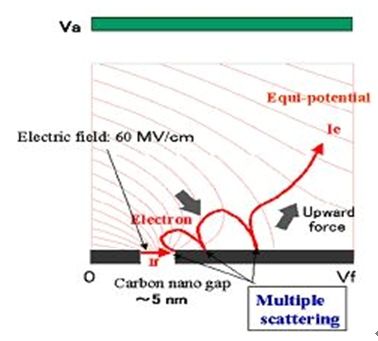

圖7：表面?zhèn)鲗Оl(fā)射器發射機制。

    上述發射器是采用多種技術制造的。簡單的矩陣連線通過印刷方法沉積而成，這種方法在交叉點處使用銀線和絕緣薄膜。鉑(Pt)電極采用薄膜光刻制成，這些電極之間的間隙是60nm。納米碳間隙采用兩步工藝創建，最先是在Pt電極上和電極間用噴墨印刷方法沉積PdO薄膜(10nm厚)。這層薄膜由直徑約10nm的超細PdO顆粒組成。然后是第一步，在兩個Pt電極之間的這種PdO薄膜上施加一串電壓脈沖，通過減少氧化層在該薄膜上“形成”一個間隙。由于基底處于真空環境，脈沖熱量會減少PdO。隨著PdO的減少，薄膜會受到一定的壓力，最終在PdO點的直徑范圍內形成亞微米的間隙。

    然后，將陰極暴露在有機氣體中“激活”間隙，并往間隙上施加更多的脈沖電壓。這些脈沖電壓將形成局部放電，并導致間隙中形成類似CVD的碳薄膜沉積，最終間隙將縮小至自我限制的5nm數量級距離。當間隙較大時，由于碳氫化合物分子在因放電形成的等離子區內的分裂而沉積成碳元素。隨著間隙逐漸變小，脈沖生成的局部放電電流會越來越大，材料將逐漸蒸發。當間隙為5nm時，碳元素的沉積和蒸發達到平衡。這種間隙的寬度受有機氣體壓力和脈沖電壓的控制。間隙的橫截面圖像如圖8所示。

圖8：(頂部)采用成型和激活工藝制造的納米碳間隙的SED橫截面圖。(底部)納米碳間隙結構的框圖�；�底損耗是由于激活工藝局部產生的高溫引起的。

    與FED相似，SED也是逐行驅動的，如圖9所示。掃描電路產生掃描信號(V_scan)，信號調制電路產生同步于掃描信號的脈寬調制信號(V_sig)。由于表面?zhèn)鲗Оl(fā)射器具有高度非線性的Ie-If特性，可以不用有源單元而使用簡單的矩陣x-y配置來有選擇地驅動每個像素，并在信號電壓為18.9V、掃描電壓為9.5V時仍能獲得100000:1的亮度對比度。相比之下，基于CNT的FED結構的典型信號電壓為 35" 50 V，掃描電壓為50" 100 V。SED開關器件的電壓低得多，但它們必須針對更高的穩態電流負載進行設計，由于SCE電子散射機制的低效率，最高電流可達30倍。SED的大電流還要求互連線阻抗比FED低，因為即使線上一個很小的壓降也會導致邊到邊的非一致性。

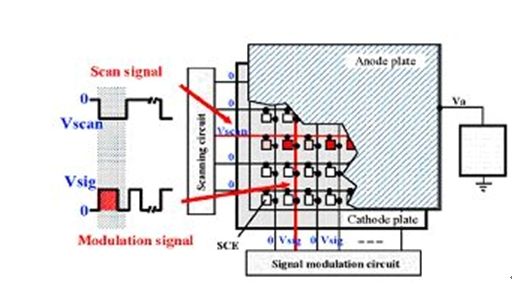

圖9：SED矩陣尋址式驅動方法框圖。

本文小結

    SED和其它FED技術有許多相似的部分，例如陽極配置和陽極使用的熒光層、隔離器技術、吸氣器以及許多裝配工藝。最大的差異在于發射器結構，雖然SED和其它基于FED的結構都可以用印刷技術進行制造，從而有助于降低大屏幕顯示器的制造成本。

    兩種發射器結構都遵循Fowler-Nordheim特性，允許使用簡單的x-y矩陣尋址實現高的對比度。SED已經可以提供100000:1的對比度；如果使用相同的陽極，F(xiàn)ED也能提供近似值。SED和基于CNT的FED(對于印刷CNT層)都要求激活步驟，雖然激活過程有很大的不同。SED的驅動電壓為20V或以下，但要求較大的電流能力�；�于CNT的FED一般工作在50 " 100 V范圍內，但驅動電流小得多。由于要求大的驅動電流和低的驅動電壓，SED的互連線需要更穩定可靠。因此SED和基于CNT的FED已經被證明或有可能被證明是制造高質量、大屏幕HDTV顯示器的低成本方法。

作者：

R. L. Fink, Zvi Yaniv,

L. H. Thuesen, Igor Pavlovsky

Applied Nanotech公司
