中軟視頻會議系統工程的規劃與組建

標準及規范

    視頻會議系統所使用的設備應是業界最先進的、具有領先技術標準和強大功能的視頻設備，遵循ITU
－T有關建議及其它有關規定制定的。所提供的系統和設備滿足下列標準：

ITU-T協議

     ITU-T H.225：基于分組網絡的多媒體通信系統呼叫信令與媒體流傳輸協議

     ITU-T H.230：視聽系統的幀同步控制和指示信號C&I

     ITU-T H.231：用于2Mbit/s以下數字信道的視聽系統多點控制單元

     ITU-T H.242：關于建立使用2Mbit/s以下數字信道的視聽終端間的通信系統

     ITU-T H.243：利用2Mbit/s信道在2～3個以上的視聽終端建立通信的方法

     ITU-T H.245：多媒體通信控制協議

     ITU-T H.246：支持H系列協議的多媒體終端之間的交互

     ITU-T H.261：關于PX64Kbit/s視聽業務的視頻編解碼器

     ITU-T H.263：關于低碼率通信的視頻編解碼

     ITU-T H.281：在視頻會議中應用H.224的遠端攝像機控制（FECC）規程

     ITU-T H.282：遠端設備控制邏輯通道傳輸

     ITU-T H.283：多媒體應用的遠端設備控制協議

     ITU-T H.320：窄帶電視電話系統和終端設備

     ITU-T H.323：基于IP包交換網絡中多媒體業務的框架協議

     ITU-T H.331：關于視頻會議系統單向接收的通訊規程

     ITU-T G.703：數字系列接口的物理/電氣特性

     ITU-T G.704：用于一次群和二次群等級的同步幀結構

     ITU-T G.735：工作在2Mbit/s并提供同步384Kbit/s數字接入和/或同步的64Kbit/s數字接入基群復用設備的特性

     ITU-T G.711：話音頻率的PCM脈沖編碼調制

     ITU-T G.723：語音雙速率編解碼標準

     ITU-T G.722：自適應差分脈沖編碼調制（ADPCM）的語音編碼標準

     ITU-T G.722.1：用24或32kbps傳輸7Khz的聲音

     ITU-T G.728：低時延碼本激勵線性預測編碼

系統結構

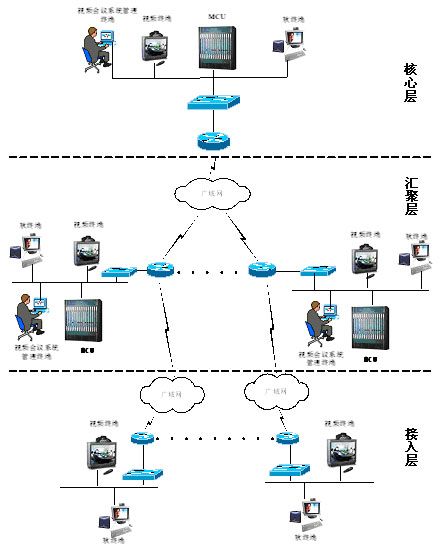

    視頻會議系統拓?fù)鋱D如下所

視頻會議系統網絡拓?fù)鋱D

結構分析

本視頻會議系統分為三級結構，核心節點會場、匯聚節點會場、接入節點會場。

    核心節點會場：

    提供目錄服務，負責系統的整體管理、運行，并連接核心節點和直接接入單位的視頻會議終端。核心節點會場作為視頻會議系統調度和指揮的中心，需具備完善的功能，配套專用視頻會議管理軟件以實現對整個視頻會議系統的集中控制和集中管理，并可在多媒體方面作進一步擴充。

    匯聚節點會場：

    匯聚節點MCU負責連接匯聚層以及所屬接入層視頻會議終端，并與核心節點的MCU進行級聯。匯聚節點配置視頻終端，可通過網絡接入核心節點MCU，召開全國性的視頻會議。匯聚節點可通過核心節點的管理系統可召開跨區域的會議；匯聚層可開區域性的視頻會議。

    接入節點會場：

    配置視頻終端與匯聚節點MCU相連，完成各種會議（包括總部、各分/子公司）的召開。

    視頻桌面終端（軟終端）：

    網絡中的計算機網絡用戶通過桌面PC加入到視頻會議中。企業可考慮為核心節點、匯聚節點、接入節點配置視頻桌面終端，作為硬視頻會議有效的補充。

主要功能

    視頻會議系統構建后不但能夠滿足企業召開各種視頻會議的需要，同時能滿足應用需求，主要實現的功能如下：

（1）會議控制管理

    本項目建成后能實現添加會場、刪除會場、會場靜音/閉音、呼叫會場、掛斷會場等會議控制功能，并且能靈活召開全國性的視頻會議、遠程培訓、跨區域的視頻會議、區域性的視頻會議，同時企業內部能夠召開多組視頻會議。

（2）MCU級聯

    系統中的主、從MCU及會議電視終端能夠?qū)崿F(xiàn)互連、互通、互控；同時能夠通過視頻會議管理軟件實現級聯后的多畫面自動輪詢，并且通過該管理軟件能夠?qū)崿F(xiàn)會議控制及管理。

（3）多畫面顯示

    視頻會議系統在總部和各分公司可通過其視頻會議管理軟件實現多畫面顯示，同時可通過該軟件允許操作人員在會議中對多畫面進行任意組合，在創建會議模板時可啟動輪詢功能可以實現自動切換，同時不占用額外帶寬。

（4）雙流會議

    系統需提供先進的視頻會議雙流系統、使其具有雙流（音視頻圖像和計算機數據信號實時的多點交互）的功能，以便用戶利用視頻會議系統進行工作研討、員工培訓、工作安排、重點項目匯報等方面的應用。同時系統能支持MCU級聯后的雙流會議。

（5）多速率混合

    系統建成后能夠支持不同速率（128K-2048Kbps）、不同幀率（2-25幀）、不同音頻算法（G711/G722/G723/G728等）、不同視頻解析度（QCIF、CIF、4CIF）的終端參與同一會議，并且不降低視頻會議質量和其他會議參與者的接入速率。同時系統支持視頻桌面終端（軟終端）128K-2048Kbps速率范圍內的接入。

（6）系統管理

    MCU具有完善的遠程維護能力，支持遠程配置、維護和監控；核心點MCU能夠統一管理所有匯聚節點的MCU系統；MCU提供目錄服務，可通過視頻會議管理系統統一監測網絡中核心層、匯聚層、接入層所有視頻會議設備（MCU、會議室終端）的工作狀態。

設備選型原則

    視頻會議應用總體框架基于ITU-T H.323網絡應用標準，多點控制單元（MCU）以及終端設備是視頻會議系統中最為主要的應用設備，產品的選型尤為關鍵，必須考慮如下幾個重要環節：

    產品的先進性：

    用戶可從產品的結構體系，技術發展方向，國際國內技術標準、廠家綜合實力等方面因素整體衡量產品的先進性；

    產品的功能（性能）：

    充分考察并測試產品的圖像和聲音效果及質量，功能及性能指標強大，滿足用戶現有需求并可擴展應用；

    產品的穩定性：

    產品應采用先進的結構體系作保證，具有長時間工作能力，易操作性和可維護性強，為視音頻會議正常召開作有力保證。

    當然，建設一套完整的視頻會議系統應考慮其它諸多重要因素：兼容性、可靠性、集成性、可擴展性、易用性、實用性、經濟性等。

中軟視頻會議系統方案特點

    本方案是多年來參與各類視頻會議系統建設項目長期實踐經驗的總結，其主要特點如下：

(1)  能夠與網絡技術、實際需求相結合

    視頻會議系統是一個以網絡為依托的綜合業務系統。在網絡系統中，必然存在著各種應用，存在多種不同類型的數據流，比如WWW、FTP、語音視頻等。每一種應用都有各自的特點，包括應用對傳輸時間的要求、應用數據的重要程度及優先級等因素。這些應用數據流的混合傳輸，使得關鍵業務應用經常得不到足夠的帶寬，音視頻應用也產生延時等。在視頻會議系統的建設中，要充分利用網絡的QOS功能，MCU和視頻終端也應具有IP QoS功能，能夠支持IP優先、DiffDerv、RTP/RTCP端口范圍控制、H.245端口范圍控制。

    我們可以根據實際需求，對視頻會議系統進行帶寬的分配，保證在發生擁塞時，視頻會議系統也能夠正常的通暢運行。

(2)  能夠與各種應用相結合

    在本解決方案中，視頻會議系統可以與各種應用相結合：軟視頻、視頻點播、IP語音等；

    軟視頻：作為硬視頻會議有效的補充，可以將網絡中的計算機網絡用戶通過桌面PC加入到視頻會議中。

    視頻點播：在數字硬盤錄像機存儲視頻媒體資料，供局域網上的用戶（桌面終端）點播視頻文件。

(3)  規范會議流程

    為了使視頻會議效果取得更加完美的效果，需要有一套嚴格會議管理流程，這是保證會議效果的重要措施。

    會議進行前：在每次進行電視會議之前1小時要對系統的各項功能進行測試，檢查會議室電源、燈光、麥克風、音箱、調音臺等會議設施,并監測網絡狀況是否良好、有無網絡大量包丟失現象；中心會場與有本次會議需求發言單位試音，各發言分會場要有人做應答，以測試各會場音頻及視頻效果；
