為什么說ASIC是LED一體機新答案？——海信SOC+ASIC技術優勢科普

    在LED顯示領域，隨著技術發展和客戶需求的不斷提升，顯示系統方案在精簡可靠、主觀體驗、靈活應用、性能指標等方面都需持續不斷地創新實現，LED控制及驅動相關方案商陸續推出ASIC控制芯片和行列集成驅動芯片，尤其是一體機產品方案正從FPGA→ASIC控制方案演進。

    本文以海信163吋LED一體機為例，看看三類方案的差異與海信的核心優勢。

    主流FPGA：鏈路成熟但痛點顯著

    當前最主流的一體機控制顯示是FPGA方案，受FPGA資源選型影響，這類方案一般采用并聯方式級聯，從帶載力和傳輸速率的考量，采用并行輸出顯示數據。這就導致數據線路繁多，不僅需要額外布線空間，拓?fù)浣Y(jié)構也相對復雜。同時，受成本制約，功能擴展空間有限，市面上產品顯示效果同質化嚴重。

    不過，F(xiàn)PGA方案經過長期市場驗證，行業熟知度高，培訓、安裝及維護成本較低，容錯率高，并且對于部分客戶的部分臨時要求可定制化開發，對部分場景仍有一定適用性。

    行業ASIC鏈路：針對性解決核心痛點

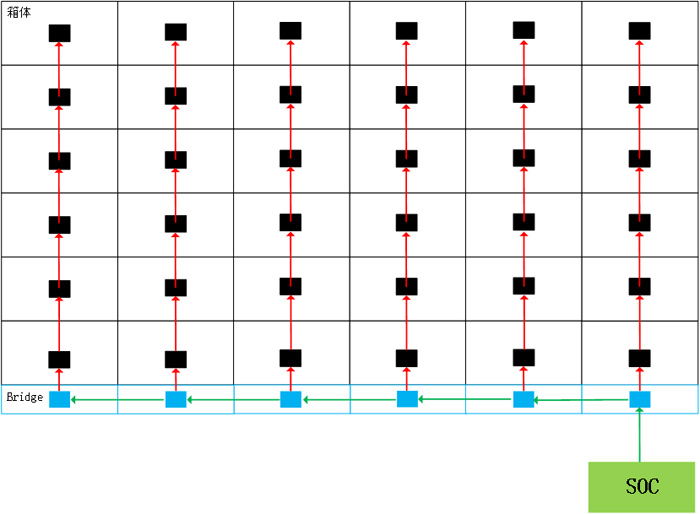

    近期，LED控制方案商在基于成本、復用成熟技術應用的基礎上，推出了串并聯拓?fù)湎到y(tǒng)架構。該架構大部分采用標準2K LVDS傳輸方式，有效減少了數據線路多的問題，簡化了系統設計。同時利用ASIC的專用設計特點，平臺性的設計出高性能產品，在精簡系統、穩定性、顯示效果上均有較大的提升。

    海信ASIC鏈路：直擊痛點，行業首創

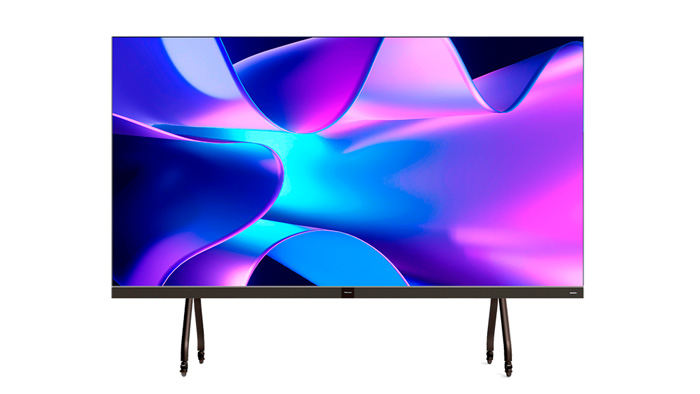

    海信精準結合以上兩種方案的實用優勢，直擊二者痛點，行業首創SOC+ASIC系統方案，打破傳統設計邏輯——首次取消發送卡和接收卡的概念，實現技術層面的多重突破。以海信目前旗艦款163吋LED一體機為例：

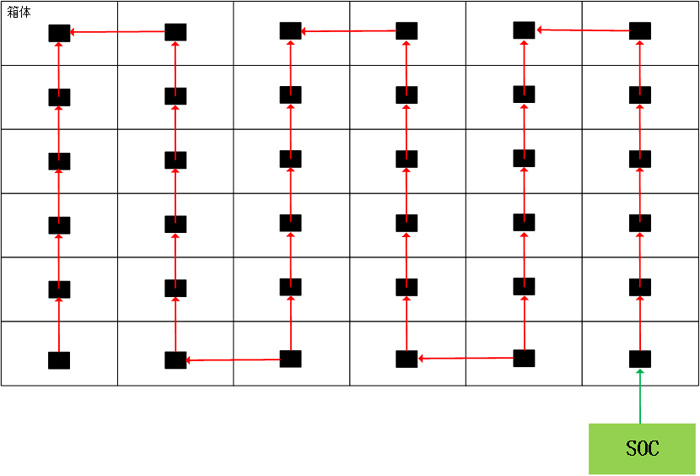

    在架構上，海信創新性搭建Vbyone和eLVDS高速級聯協議，構建4K串行級聯雙向架構，讓系統整體精簡50%，最大可支持4K@144Hz超高帶載，輕松適配各類展示場景；

    在性能上，通過逐幀峰值算法，穩態峰值亮度>3200nits，強光環境畫質依舊清晰；

    采用乒乓架構差異化時鐘頻率，打造出行業首款整機通過Class B認證的PM Micro LED產品，電磁干擾（MI）比行業水平低10dB，能夠適應更嚴苛的環境。

    此外，該方案打破了2K、4K標準分辨率限制，可實現4K以內任意分辨率顯示，適配更多個性化場景。畫質方面，集成MEMC（提升動態穩定性）、HDR（增強明暗細節）、SR（優化清晰度）等專業技術，全方位升級視覺體驗，打造LED一體機專業畫質體驗。

    近期，海信新一代OP系列(SOC＋ASIC架構)的108吋、136吋、163吋2K商用顯示一體機采用旗艦版SOC處理器大幅度提升畫質體驗，全系列EMI整機Class B認證、平臺性推出穩態峰值、快速備品模組替換等功能。

    從“能用”到“好用”，從“標準化”到“定制化”，海信SOC+ASIC方案解決了LED一體機行業長期存在的系統復雜、性能瓶頸等痛點，顯著提升視覺體驗，為LED一體機行業技術升級提供了可行路徑。
