LED直顯封裝技術路線解碼：一文讀懂六種方案，把握顯示未來

    面對市面上紛繁復雜的LED直顯封裝技術，您是否曾感到困惑：MIP、COB、QCOB、GOB、IMD、SMD……這些術語背后究竟有何不同？我的項目究竟該選哪一種？

    今天，我們將化繁為簡，為您系統梳理這六大主流技術路線的內核、優勢與最佳應用場景，助您在技術浪潮中做出明智決策，共同把握顯示產業的未來。

    01 技術全景：從分立到集成，面板化已成明確趨勢

    在深入每種技術之前，我們首先要建立一個核心認知：LED直顯技術正不可逆轉地從傳統的“分立器件貼裝”向“面板化集成封裝”演進。

    這一變革的驅動力，源于市場對更小像素間距、更高可靠性、更低維護成本以及更優視覺體驗的永恒追求。傳統路線已逼近物理極限，而新興技術正通過集成與融合，重塑產業格局。

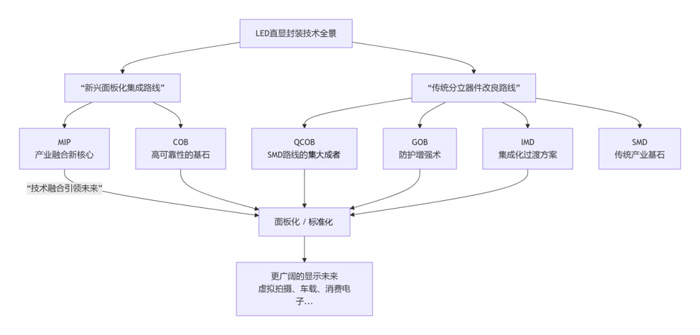

    下圖清晰地展示了六大技術在全景圖中的定位與演進關系：

    如圖所示，技術發展并非簡單替代，而是多路線并行與融合，共同推動顯示體驗邁向新高度。下面，我們逐一解碼。

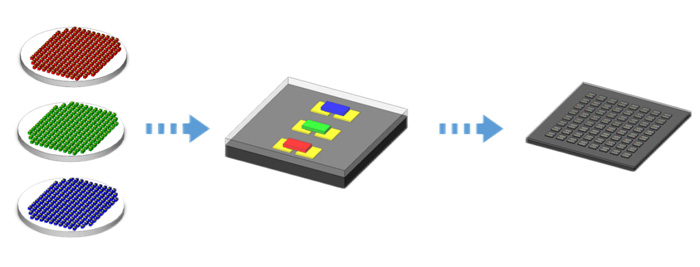

    02 MIP：產業融合的“新核心”，開啟芯片級封裝應用

    MIP，作為當下最受矚目的技術變量，本質上是一種面向產業化的高效解決方案。它將微縮化的LED芯片先封裝成獨立的、易于測試分選的器件，再貼裝到基板上。

    其核心價值在于“承上啟下”：上游，它承接了Micro LED芯片微縮化的發展成果；下游，它完美兼容現有成熟的SMT貼片設備與工藝，極大降低了產業鏈的升級門檻和成本。

    點擊了解AET阿爾泰最新MIP產品➡新視界 更優解 | AET阿爾泰AT55-MIP領創顯示平臺正式發布

    據行業預測，當前正處于MIP規�；瘧�(yīng)用初期階段，預計于2028年爆發，不論是從成本與畫質將進一步邁向消費類市場。

    AET服務建議：對于希望以合理成本擁抱超微間距、追求高可靠性與優異畫質的項目，如高端商業顯示、虛擬拍攝影棚等，MIP是目前風險最低、路徑最平滑的進階選擇。

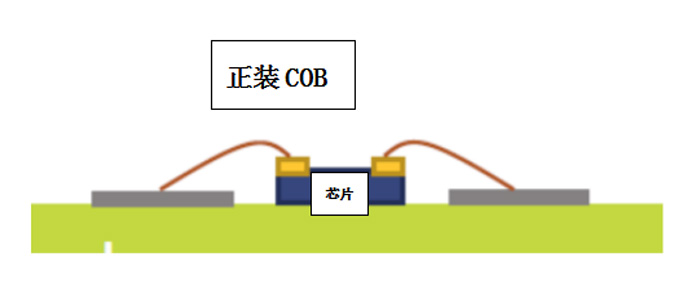

    03 COB：超高可靠性的“基石”，面板化浪潮的引領者

    COB技術將LED芯片直接集成封裝在電路板上，實現了從“點”到“面”的飛躍。其全封閉結構帶來了無與倫比的可靠性，徹底解決了防潮、防撞、防塵等傳統痛點，堪稱目前可靠性最高的直顯結構之一。

    點擊了解AET阿爾泰最新COB產品➡標準之上 視界大同 | AT55-COB消費級新品正式發布

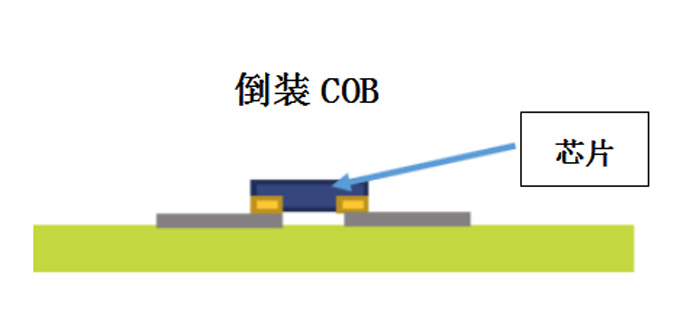

    隨著技術進步與規模效應，全倒裝COB的成本正快速下降，在P0.9等規格上已具備強大競爭力。它不僅是高端指揮控制中心、廣電演播室的標配，也正加速向高端會議室、家庭影院市場普及。

    AET服務建議：如果您項目的核心訴求是7x24小時穩定運行、極致防護與長久壽命，且預算相對充足，全倒裝COB是毋庸置疑的旗艦之選。

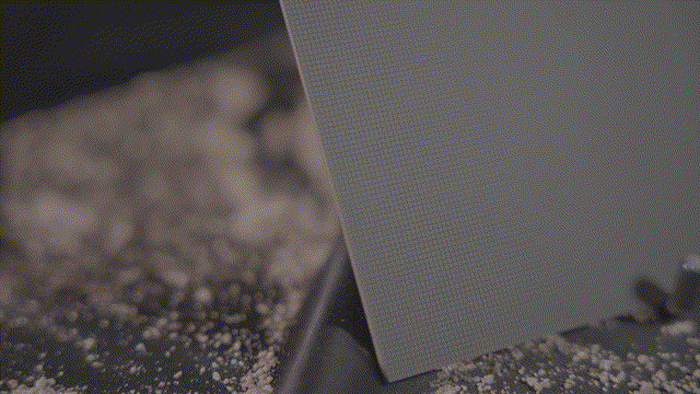

    04 QCOB：SMD路線“光學革新”，舒適體驗的重新定義

    QCOB，是基于經典SMD路線的一次高端光學改良。它并非轉向COB或集成芯片，而是在成熟的SMD器件基礎上，通過AET自研的多層板上高溫覆膜封裝技術，實現了顯示效果與可靠性的躍遷。

    它的核心優勢體現在三大層面，旨在解決行業長期痛點：

    視覺舒適革新：表面通過特殊處理，屏幕光線柔和，實現了真正意義上的舒適面光源。它能有效消除刺眼反光與眩光，抗環境光干擾能力強，適合長時間觀看，極大緩解視覺疲勞。

    物理性能躍升：采用多層環氧樹脂在高溫下固化，使得屏體結構極其穩定，不易翹曲變形。表面觸感溫潤、防刮擦、非鏡面、不易留痕，適合直接作為觸摸交互屏使用。

    畫質與防護兼得：QCOB將點光源轉化為出光均勻的面光源，大幅提升墨色一致性，同時，高強度的納米涂層實現防塵、防水、防靜電、防磕碰，適應鹽霧、高輻射等環境。

    AET服務建議：對于注重視覺舒適度、人機交互體驗及高可靠性的高端零售、企業展廳、指揮中心及特殊環境項目，QCOB是追求高防護、強實用、“面光源”、一致性的絕佳選擇。

    05 GOB：環境適應性的“鎧甲”，以防護賦能多元場景

    GOB是一項極具針對性的“強化”技術。它并非創造新的封裝方式，而是在已完成的SMD模組表面，覆蓋一層特制的常溫固化透明光學膠。

    這層“鎧甲”賦予了屏體極強的物理與環境防護能力（防水、防潮、防撞、防塵等），同時能將點光源轉換為更柔和的面光源，減輕摩爾紋，提升拍攝效果。其與QCOB的核心區別在于覆膠工藝的溫度與材料體系不同。

    AET服務建議：GOB是復雜環境應用的“福音”。無論是戶外廣告、租賃舞臺、還是易受磕碰的互動展廳，選擇GOB技術相當于為您的顯示屏購買了全方位的“保險”，顯著降低運維風險與成本。

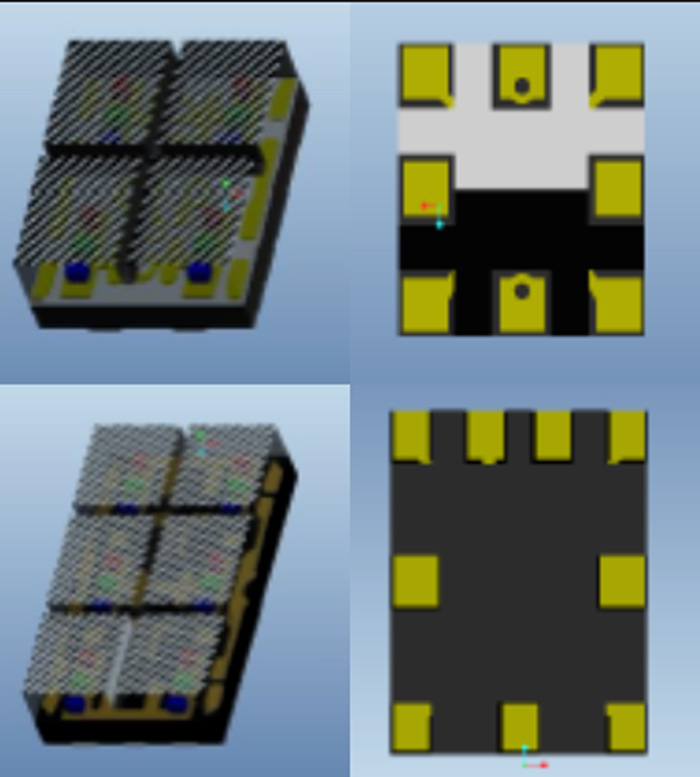

    06 IMD：效率與成本的“平衡術”，小間距普及的關鍵推手

    IMD，常被稱為“N合一”封裝，是傳統SMD向微間距進化的重要過渡方案。它通過將多個像素點（如2x2、4x4）集成在一個封裝體內，提升了小間距產品的貼裝效率、一致性和一定的防護性。

    它平衡了SMD的性價比與COB的部分優勢，在P1.0以上的小間距市場，尤其是注重成本控制的商業顯示項目中，依然保有強大的生命力。

    AET服務建議：對于常規會議室、信息發布等項目，采用IMD技術的產品能在成本與性能間提供較好的平衡方案。

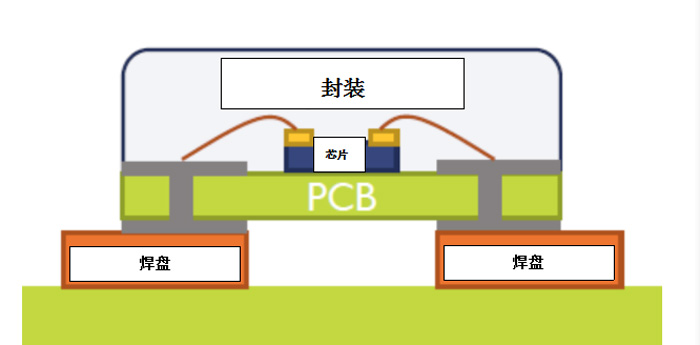

    07 SMD：產業生態的“基石”，成熟市場的穩定擔當

    SMD，作為發展最久、產業鏈最成熟的技術，仍是當前應用最廣泛的封裝形式。其技術成熟、成本極具競爭力、維修方便的特點，支撐起了從戶外大屏到室內常規間距顯示的龐大市場。

    盡管在微間距化道路上存在極限，但在P1.5乃至更大間距的市場，SMD憑借其無與倫比的成熟度與經濟性，依然是無可動搖的主力軍。QCOB、GOB、IMD等技術的存在，恰恰證明了SMD路線的強大生命力與可擴展性。

    AET服務建議：在間距要求不極致（如P2.0以上）、項目預算嚴格、且應用環境標準的情況下，選擇技術成熟的SMD方案是最穩健、風險最低的商業決策。

    08 融合與未來：技術無界，應用為王

    未來的主旋律不是“誰取代誰”，而是 “因需融合，協同進化”；未來的競爭不僅是封裝層面的創新，更是 “封裝技術”與“基板材料”的融合創新。其中，玻璃基板技術至關重要。

    玻璃基板憑借超高的平整度、優異的熱穩定性和與半導體工藝的兼容性，成為實現P0.4以下超微間距、進軍消費電子（如智能手表、AR眼鏡）的“終極基板”候選。未來，我們將看到 “玻璃基板+MIP” 或 “玻璃基板+COB” 等融合方案，開啟更高精度、更高集成度的新階段。

    玻璃基+MIP：利用玻璃基的高精度承載已封裝的MIP器件，實現更高密度、更易生產的微間距顯示。

    玻璃基+COB：將芯片直接巨量轉移到玻璃基板上進行封裝，追求極限的顯示效果與集成度。

    09 結語：攜手共進，以專業服務點亮萬千視界

    從SMD的廣泛普及與持續改良（QCOB等），到COB/MIP引領的面板化浪潮，LED直顯封裝技術的發展史，就是一部不斷追求更優視覺體驗、更高可靠性與更低應用門檻的創新史。

    作為您值得信賴的合作伙伴，AET阿爾泰的使命不僅是提供成熟的產品與方案，更是基于實戰， “賦能” 您精準理解技術、“利他”地為您厘清需求、“服務”您做出最契合項目長遠利益的選擇。

    讓我們繼續攜手，用最合適的技術方案，助您點亮下一個精彩視界。
