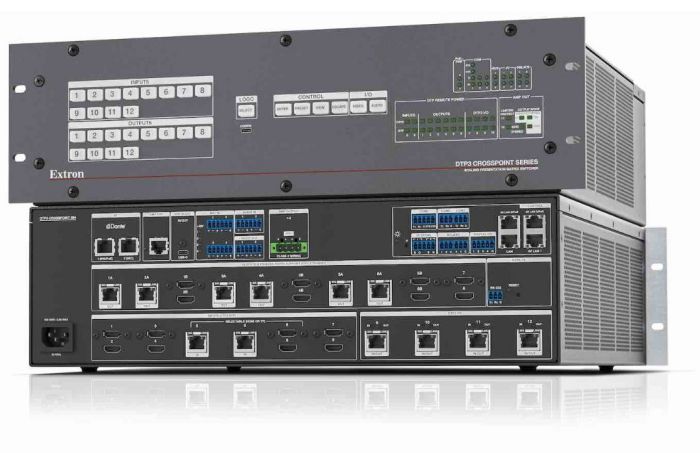

Extron發布全新DTP3系列——輸入/輸出可配置型一體機,這在業界完全是一個創新。DTP3一體機擁有高性能HDMI和DTP3視頻輸入和輸入接口,內置帶AEC和Dante的音頻處理器,功放和中控。完全能夠解決空間內的音視頻傳輸、路由、分配、處理和控制問題。這里特別值得一提的就是可配置的DTP3輸入/輸出接口,可以讓一體機在不同的項目中適應不同的矩陣切換需求。
DTP3 CrossPoint 4K/60 演示矩陣切換器有四種尺寸可供選擇,提供靈活的輸入/輸出配置,以匹配各種系統應用:
DTP3 CrossPoint 884 – 可在 8×12 至 12×8 之間進行配置
DTP3 CrossPoint 662 – 可配置范圍為 6×8 至 8×6
DTP3 CrossPoint 642 – 可在 6×6 至 8×4 之間進行配置
DTP3 CrossPoint 622 – 可配置為 6×4 至 8×2
DTP3全系列基礎視頻傳輸帶寬為18Gbps,完全支持4K/60 4:4:4。每個視頻輸出都配備Extron Vector 4K技術,無縫切換,徽標嵌入功能,網傳接口可以輸入輸出擴展到100米遠的距離。內置音頻矩陣采用了Extron的ProDSP技術,內置AEC功能和32*32的Dante網絡傳輸功能,可以級聯擴展。內置的200W功放,定壓定阻模式可以根據需求進行調節。
為了方便進行會議協作,DTP3一體機還集成了ShareLink Pro無線投屏功能,可以使用電腦、平板和智能手機進行方便快捷的無線投屏。同時還提供了USB口分享功能,筆記本電腦通過USB接口可以將音視頻內容分享到DTP3一體機進行處理和路由。

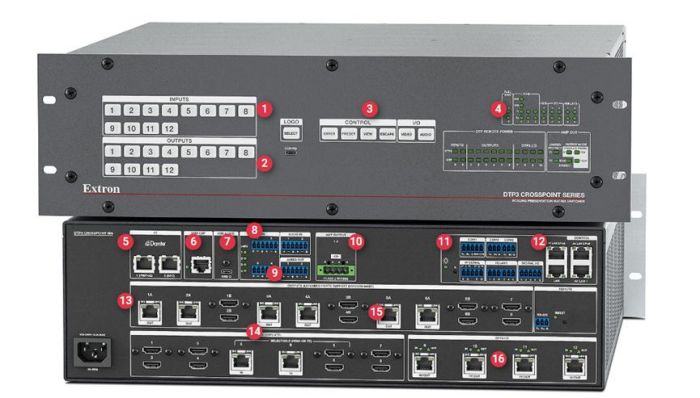

下面為大家詳細介紹DTP3 CrossPoint 884一體機的接口配置
1. 8個固定視頻輸入接口:6個HDMI + 2個HDMI/DTP3可選、鏡像接口;
2. 8個固定視頻輸出接口:6個HDMI/DTP3可選、鏡像接口 + 2個HDMI接口;
3. 音視頻路由選擇按鍵,音視頻信合可以分開路由,也可以一起路由;
4. 前面板顯示指示燈,通過指示燈可以檢測設備工作狀態;
5. 32 * 32 Dante音頻矩陣,主輸出口帶POE功能;
6. 音頻處理器擴展接口,可以擴展DTP3一體機的音頻輸入輸出接口;
7. USB聲卡功能,可以讓個人電腦訪獲取音頻;
8. 全功能ProDSP音頻處理器,帶AEC功能;
9. 4個帶48V幻象供電的線路輸入;
10. D類功放,定壓定阻可選,可選模式:立體聲4Ω/8Ω 100W;單通道8Ω 200W或200W 70V/100V;
11. 內置IP Link Pro xi四核中控;
12. AV網絡交換機,3口配備POE供電功能,1口標準網絡接口;
13. 所有的輸出接口都配備Extron Vector 4K解析度轉換技術;
14. DTP3遠傳輸入和輸出接口支持18Gbps帶寬傳輸視頻、音頻和控制信號;使用超六類屏蔽雙絞線傳輸距離可達100米;
15. 多有的DTP3輸出可以兼容XTP矩陣和HDBaseT協議;
16. 4個可以自由配置的DTP3輸入/輸出接口,讓矩陣可以從12×8到8×12按需變化。
典型應用拓?fù)渑e例:
