維信諾@SID之高質量報告篇：技術專家談中大尺寸創新

    隨著AMOLED屏幕在平板、筆記本電腦、車載顯示上應用加速滲透,維信諾積極響應AMOLED中大尺寸市場需求，擴展中尺寸新領域、開拓大尺寸新賽道。在今年的SID技術論壇中，維信諾技術專家聚焦AMOLED中大尺寸技術現狀、難點及前沿趨勢進⾏深⼊研討。

01 -

中尺寸技術路線再拓展

高遷移率高可靠性金屬氧化物薄膜晶體管基于13.2寸AMOLED顯示器的開發

    金屬氧化物TFT制作成本相較LTPS和LTPO低，同時在中大尺寸的電性均一性較好，較有潛力成為下一世代高性能低成本的中尺寸OLED背板技術。但金屬氧化物TFT隨著遷移率上升，伴隨著TFT器件Vth（閾值電壓）容易負偏，存在可靠性劣化且在大世代線均一性較難控制等問題。

    為了解決這些問題，維信諾通過攻關，在G6量產線上實現了Vth>0V，遷移率>30cm2/Vs且大板Vth均一性佳的金屬氧化物TFT技術，在長時間高電壓stress下，依然能維持良好的TFT器件穩定性，并在G6玻璃基板上可實現溝道長度3.5um的短溝道器件，有助于高PPI和窄邊框的屏體實現。

    目前維信諾已經成功完成13.2英寸262 PPI中尺寸AMOLED全氧化物屏體的點亮與驗證，并具備未來中尺寸AMOLED量產化潛力。

02 -

大尺寸技術成果再升級 -

Micro-LED顯示：新的機遇與挑戰

    Micro-LED技術具有高亮度、廣色域、高可靠性等優勢，易于實現柔性、透明、自由拼接、傳感集成。同時可實現從微顯示到消費類電子到巨屏顯示的各個領域的廣泛應用。

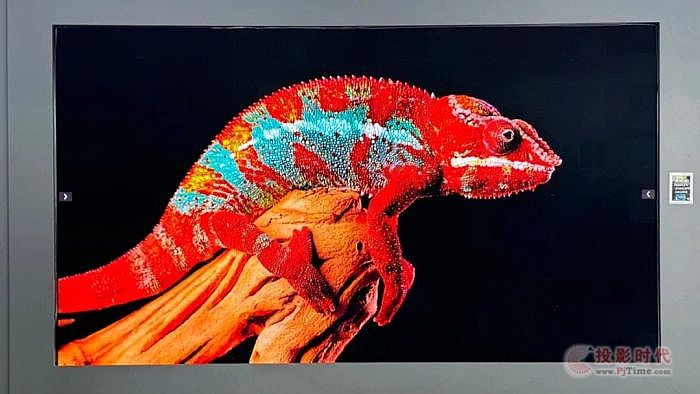

    維信諾參股公司辰顯光電通過對Micro-LED技術的研發，基于25um量級LED芯片和LTPS玻璃基驅動，在巨量轉移和修復工藝、無縫拼接工藝、驅動算法優化等技術方向取得突破，成功研發業內首款88英寸前維護TFT基Micro-LED拼接屏體，具有 4K分辨率和P 0.5像素間距，達到了99.995%的巨量轉移良率，并具備600cd/m2亮度，100% DCI-P3色域，170° 1/3亮度視角，2%反射率。

    前維護功能的設計更加人性化，相較于背部維護設計，它不需要從后面拆卸，極大地簡化了維護過程。用戶可以直接從屏幕正面進行更換和維修，顯著降低了維護成本和時間。另⼀⽅⾯，該產品的超低反射率，創造了⾏業新標準。通過特殊的表⾯處理技術，顯著降低了玻璃基板的反射率。這意味著顯示屏可以在各種光照條件下都保持清晰和鮮艷的畫⾯，不會受到外界光源的⼲擾。特別是在⿊⾊顯示時，顯示屏可以呈現出極致的⿊態表現能⼒。

    2023年9月，辰顯光電全球首條TFT基Micro-LED生產線奠基，產線建成后將有效推動我國Micro-LED顯示技術商業化進程。

03 -

全尺寸技術良率不斷攀升 -

ViP技術介紹及產業化

    ViP（Visionox intelligent Pixelization，維信諾智能像素化技術）是維信諾研發的一種創新性的無金屬掩模版AMOLED顯示技術。與當前主流的FMM（精細金屬掩模版）工藝路線不同，ViP技術通過光刻實現像素圖形化，無需FMM。三種不同顏色子像素對應的OLED結構通過三次“蒸鍍-光刻”工藝循環后，得以實現發光單元的制作。

    ViP的新工藝和獨立子像素設計，將全面釋放OLED技術能力，徹底消除或者大大減輕FMM工藝帶給OLED的各項技術限制，相對于傳統AMOLED產品，ViP產品具有諸多優勢，包括更長的OLED壽命、更高的亮度、更高的分辨率、更好的顯示畫質、更強的環境可靠性、可制作全尺寸和任意屏體外形產品、功耗更低、成本更低等。本次報告重點闡述了其功耗更低、低灰階畫質更佳、環境可靠性更強的優勢。

    2023年5月，維信諾全球首發ViP技術，同年12月ViP AMOLED量產項目首片模組點亮，向規模量產實現關鍵一躍。時隔一年，維信諾在SID展會上，帶來基于ViP技術的G6小規模量產線成果。維信諾將加速推進ViP技術產能快速爬坡，實現技術成果轉化應用。
