投影機如何選光閥，細說三代投影光閥：LCD、DLP、LCoS

    買車，先選什么？答案是發動機，或者說是動力系統。買電腦和手機，先選什么？答案是CPU，也叫中央處理器。買電視，先選什么？答案是屏幕技術和尺寸。

    每一種商品的選購，都有一個決定“乾坤”的關鍵部件！對于智能投影、家投大屏、激光電視、私家影院投影儀等產品，也不會例外：這些投影“入坑”，首先要明確的就是，投影機關鍵部件即“光閥”。目前1LCD、DLP、3LCD是市場最主流的光閥技術路徑。不過，在此之外，LCoS技術在“內行視角”卻更有價值。

    特別是當投影機消費日漸進入超高分辨率和超高刷新率標準的時刻，LCoS正在成為行業新寵。例如，消息稱JVCKENWOOD公司將推出全球最�。ㄝ^上一代產品體積縮小三分之一）的原生4K投影機“DLA-NZ700/RS2200”和“DLA-NZ500/RS1200”。2024年春上海海思也推出了鴻鵠3LCoS智能投影方案。

    數字投影的代際發展

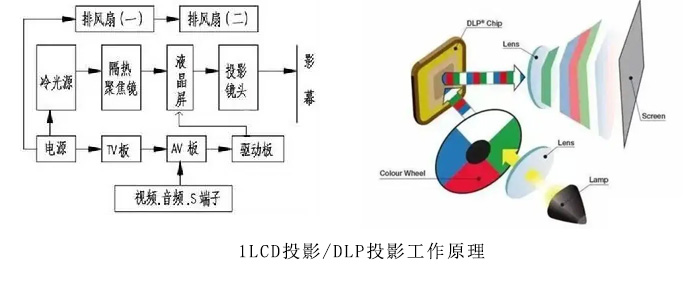

    80年代末90年代初，愛普生推出第一款1LCD投影機，這標志著LCD數字投影機時代的開始‌，LCD投影成為第一代的數字投影，這也奠定了愛普生在投影機行業的地位。據資料顯示，LCD顯示屏的技術進步日新月異，主要改變?yōu)椴捎玫蜏囟嗑Ч杓夹g(shù)TFT之后，驅動效率和開口率的提升，液晶面板制備工藝進步使得顯示像素密度的大幅度提升。不過，由于1LCD技術原理和特點，導致分辨率指標、亮度指標和對比度指標等均面臨著很大的技術瓶頸。多年以來，1LCD投影也在尋求發展，一直被貼上“山寨”標簽的單片LCD投影產品也正在重新煥發生機，2023年京東方與合作伙伴的共同努力下，推出全新LCD投影光機系列產品，核心亮點之一就是4K超高清分辨率，配備了5英寸的Real RGB像素LCD顯示屏。

    1993年，德州儀器（TI）成立了DLP產品部，次年DLP技術首次應用于投影機，第二代的數字投影就此誕生。1996年，DLP投影機產品開始銷售，隨后進入中國市場。DLP投影相比1LCD投影在分辨率、亮度和對比度等各項指標均有突破。在家用智能投影細分市場中，TI有0.33英寸/0.47英寸等不同規格的產品。

    目前家用智能投影市場中，1LCD投影和DLP投影依然是主流，銷量也是此消彼長。剛剛結束的2024年雙十一促銷期間，洛圖數據顯示，DLP技術在整體線上市場的銷量份額達到47.0%，較2024年前三季度高出了19.4個百分點。1LCD技術銷量占比為50.1%，較2024年前三季度下降20.8個百分點。

    不管是基于1LCD第一代數字投影和還是基于DLP的第二代數字，主要產品特點是200-1000的亮度，固態光源、體積縮小，功能增加和智能化、價格低廉；投影行業人士認為未來的第三代投影，其主要特點是高亮度2000-4000、4K分辨率、高對比度、功能更為豐富，差異化創新更為完善，切實滿足高品質的100-200英寸巨幕需求及用戶多樣化影音娛樂的需求。

    第三代投影光閥——LCoS：從生不逢時到“恰逢其時”

    從技術優勢看，LCoS是基于CMOS硅基半導體驅動電路的反射式LCD液晶光閥顯示技術——其集成半導體技術和平板顯示技術優勢于一身，可謂之“我本是高山”。但是在投影機市場發展早期，LCoS技術卻“空有屠龍術，天下無龍可屠”！

    這是為什么呢？一方面，DLP技術和LCD技術的發展，時間上更早、長期以來技術成熟度更高。這結合早期投影機主要用于專業領域、商用市場，行業總需求有限的特點，讓“早起的鳥兒有食吃”的市場邏輯鮮明展現。

    另一方面，2005年之前，擁有720p分辨率就是一臺高端投影機。直到2015年前后，國內投影市場銷量最大的機型依然是800*600分辨率的“娛樂投影儀”。市場消費對“低成本、低分辨率”產品的“熱愛”，讓LCD這種“成本優勢更高”、或者DLP這樣“發展更早”的投影技術，盡顯優勢。

    但是，LCoS技術的優勢必然如“皓日當空”，業內企業不會視而不見。所以，市場競爭力有限，也沒有妨礙LCoS技術的探索、進步和實踐。當時間來到“超高清”時代，LCoS多年積累的底蘊與嶄新的4K/8K顯示標準在高分辨率、高刷新率、高對比度上的需求，“一拍即合”。

    “超高清時代將成就LCoS技術的崛起！”這一點已經成為業內前瞻之士的共識。LCoS與超高清的配合，就像是屠龍刀遇到了真龍，可謂恰逢其時。

    高分、高刷、高對比：LCoS的“高山仰止”

    目前，索尼、JVC等日系企業，紛紛提供基于3LCoS光學引擎的原生4K投影機產品。其分辨率上，索尼0.61英寸光閥達到3840x2160、JVC 0.69英寸光閥達到4096x2160的物理分辨率，且這些產品均提供120HZ的高刷新率。靜態對比度上，更是實現了數萬：1、甚至15萬：1的極高水平。但這類產品由于體積較大，主要還是用于行業市場及少量高端家庭。

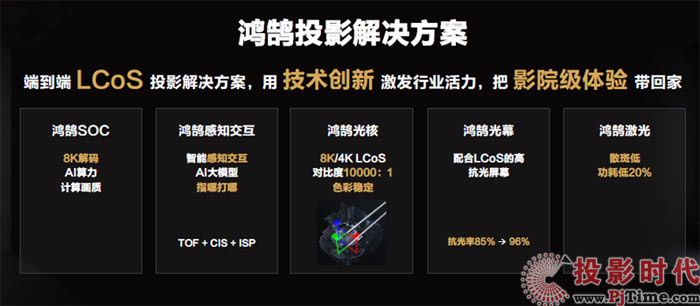

    國內LCoS光閥市場上，鴻鵠LCoS投影方案亦主打8K/4K分辨率、高刷新率和高對比度的技術優勢�；坌鲁�2021年推出的LCoS芯片在0.26英寸實現分辨率1280*720P，刷新率高達300HZ以上；芯鼎微LCoS則具有最高12000ppi的像素密度，推出0.55英寸4K光閥產品；芯視元天目Ⅰ-040-B LCoS微顯示芯片，亦實現尺寸0.26英寸分辨率為720p的高性能；豪威集團新款OP03050 LCoS面板像素間距為3.0微米，分辨率為1560x1200，頻率為120Hz，尺寸更是只有0.23英寸……

    由上可見，LCoS相關企業普遍目標是實現“小體積、高分辨率、高刷新”的技術特色，并在投影儀、車載HUD、VR/AR、3D打印、實驗儀器、光通信調制等應用場景實現廣發應用。LCoS技術已經成為“微型光調制”市場快速崛起的新王。

    特別是當娛樂視聽市場，日益向4K和高刷升級的今天，包括4K大片、高刷游戲（如《黑神話：悟空》）等成為“真正代表未來的應用”，LCoS與智能投影、家用投影、家用大屏的匹配度，前所未有的提升了。——那么，LCoS如何成就的“高分、高刷、高對比度”神話呢？

    高分辨率上，LCoS技術得益于兩大技術體系的優勢：第一是，CMOS驅動電路結構。這種單晶硅IC系統，天然具有更好的載流、電壓特性，并在線寬、線密度和體積上優勢明顯。第二是，LCoS光學控制采用金屬高效反光層和液晶光閥層結合的方式。液晶層依靠電壓驅動，表層布線簡潔，極容易在反射體制下獲得更高的開口率。且分子級運動的液晶材料光學開關，也不會因?yàn)槌叽缈s小到微米，乃至亞微米，而發生性能顯著衰退。

    對比而言，傳統3LCD光閥，沒有CMOS驅動結構、開口率受限，進而像素最小尺寸受限。DLP光閥，雖然也采用CMOS驅動結構，但是其表面以微機電反射鏡為像素——雖然是微機電結構，但是本質依然是機械運動部件，無法做到液晶分子級的小體積；同時，DLP的反射微鏡不僅要實現成像角度的反射（即白色畫面），也需要在另一個角度實現非成像反射（即黑色畫面），這等于一個反射鏡“類似于兩個LCD像素開關”，讓其體積不能太小，否則會造成兩個反射角度光線之間的較多衍射干擾（實際上，在更微小的像素上，DLP技術一直通過提供更大的機械運動角度，解決衍射問題；但是機械運動角度更大，也需要更大的空間結構）。

    所以，LCoS的極高像素密度，是液晶分子、反射成像、CMOS驅動結構等共同帶來的，是一個綜合性的優勢。

    在高刷新率上，CMOS單晶硅的IC級控制電路的反應速度是極高的，是普通顯示需求幾十倍。同時，液晶顯示技術持續進步，在高刷上，不僅是LCoS得利甚多，包括游戲TV、游戲顯示器，都已經向240+HZ的刷新率前進。

    這一點上，其實DLP技術具有天然的“極高刷新率”。這是微機電工藝的內在優勢——但是，實際市場需求的是高分和高刷的結合：即4K+120HZ是真正高端視聽、游戲享受的門檻。而DLP技術在4K上，原生分辨率能力不足，不得不采用“抖動技術實現虛擬像素倍增”。如0.47英寸光閥4K產品。而虛擬像素的倍增是要成倍數占用刷新率的——例如，本來240HZ的1080P光閥，倍增4K分辨率時，4K刷新率就“降維”到了60HZ。（而且抖動倍增的像素分辨率，較原生像素會有一定的清晰度損失。損失比，有業內人士認為，高達3成。）

    即，抖動高分技術，實際是以分辨率清晰度不及原生高分，同時大幅犧牲刷新率為代價的。不過，這一技術的好處也很明顯：成本更低。由此也可看到，在超高清時代，4K等高分和120HZ等高刷是具有“極緊密聯系”的性能點。

    在對比度上，LCoS的優勢主要來自于反射式成像擁有的70%以上，不亞于DLP的光效；以及非機械的LCD光學面極高的平整度。據悉，JVC最新4K LCoS機型DLA-NZ700/RS2200就通過同時改進對齊控制和像素平整度，實現了 80,000:1的原生對比度。對比度方面，DLP技術主要的問題在于，微機電結構的反射像素，雖然光效也達到70%以上，甚至更高，但是1）平整度上不及LCoS；2）微鏡邊沿的散射；3）像素微鏡關閉。本質是將光線反射到鏡頭之外，這可能產生一定的衍射干擾。——LCoS技術恰擁有DLP技術反射式的高光效，但是沒有以上三個問題，所以帶來了前所未有的高原生對比度體驗。

    “高分、高刷、高對比”方面LCoS擁有高山仰止一般的優秀性能。這是其在大屏超高清時代，更配消費者需求的關鍵，也是其在未來超高清投影時代“后發先至”的技術底氣。

    第三代投影開啟未來高質量需求之門，LCoS當仁不讓

    “上一代家用投影的核心消費概念是大屏——只要屏幕大就可以。甚至早期國內市場每年有30-40萬的800*600分辨率娛樂投影消費。但是未來，家用投影的核心一定是‘高質量升級’，即必然要實現大屏與4K高分、高刷、高對比度、高色域的結合�！�

    其中，高色域的核心是光源，是三色激光的進一步普及。而高分、高刷、高對比度首先取決于光閥的品質。因此，選擇更具有性能優勢的光閥技術路線，正在日漸成為從投影產商到消費者的共識。在超高清時代來臨的背景下，LCoS投影技術正在迎來“最好”的時代。這也是年初上海海思鴻鵠3LCoS投影解決方案上新的原因。

    家用投影要抓住大屏視聽普及的機會，LCoS更要在超高清視聽時代“一鳴驚人”！誰能在這一輪消費升級中“執未來牛耳”，誰就將是未來家用大屏的新王者！
