突破紅光亮度瓶頸！長虹旗下啟�？税l(fā)布Micro-LED與Micro-QLED混合投影技術

    2024年11月8日，長虹旗下四川啟�？丝萍加邢薰�司宣布獲得一項頗具前瞻性的專利，名為“基于Micro-LED和Micro-QLED的混合式投影光學裝置”，公布號為CN221960401U。這項技術不僅將改變傳統投影設備的設計方式，還將有效解決當前許多投影技術面臨的紅光亮度不足的問題。隨著多媒體展示技術的發展，尤其是在教育、商業展示及家庭娛樂領域，對投影設備的性能要求日益提升，而四川啟�？说男滦凸鈱W裝置正是為滿足這一需求而生。

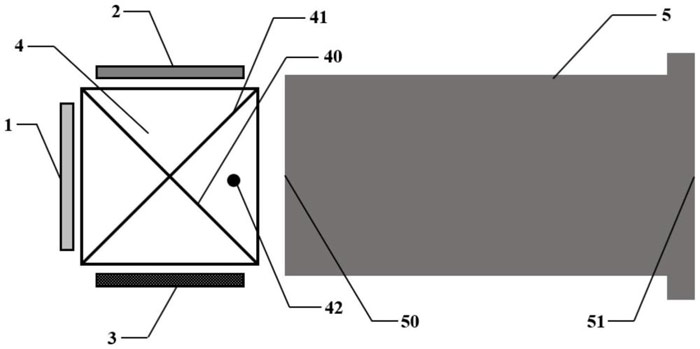

基于Micro-LED和Micro-QLED的混合式投影光學裝置

    該專利的核心在于混合使用Micro-LED與Micro-QLED兩種顯示技術。Micro-LED以其高亮度和寬廣的色域著稱，而Micro-QLED則以出色的色彩表現和更高的像素密度而獲得廣泛認可。借助X-Cube合色棱鏡，四川啟�？藢崿F(xiàn)了色彩的高效組合，尤其是在紅光亮度的提升上，形成了一個更加完善的光源解決方案。

    具體來看，該投影光學裝置設計中，綠光Micro-LED微顯示屏正對投影鏡頭的入光口，而藍光Micro-LED和紅光Micro-QLED則分別與綠光Micro-LED呈90度角排列。這樣的布局并不是偶然，而是一種深思熟慮的工程設計，結合了兩種技術的優點，有效減少了紅光的光損失，從而大幅提升了紅光亮度，尤其是在需要展現鮮艷色彩的圖像時，表現出顯著優勢。這一點在戶外及明亮環境中的投影效果尤為顯著，能夠更好滿足用戶在各種光照條件下的使用需求。

    此外，該裝置還通過特定的設計避免了Micro-QLED技術中常見的像素串擾問題。眾所周知，Micro-QLED雖然具有許多優點，但在高亮度環境下，像素之間可能會因光的交互作用而導致串擾，從而影響畫質。而四川啟�？说膭�(chuàng)新設計通過優化光路配置和屏幕組合，降低了這一風險，提升了整體的圖像清晰度和質量，使得特定場合的投影表現更加出色。

    在實際應用中，這項技術無疑將推動投影儀的多元化進程。今后，無論是在教育領域中的課堂教學，還是在商業展示中的產品發布活動，甚至在家庭娛樂中的電影觀影體驗，四川啟�？说腗icro-LED與Micro-QLED混合式投影光學裝置都將提供更加生動、真實的影像表現。不難想象，隨著技術的不斷成熟，未來將會有更多的智能設備搭載這種先進的投影技術，進而提升用戶的整體體驗。

    據了解，四川啟�？丝萍加邢薰�司成立于2021年03月29日，注冊資本10,000萬元。是四川長虹電子控股集團有限公司全資子公司，是立足全集團面向未來的前瞻性、共性技術儲能、新業務/產品孵化和產業需求賦能的研發平臺。公司總部位于四川成都，同時在綿陽、合肥也建立了相應研發基地。

    啟睿克下設新型智能硬件研發中心、云計算與大數據研究中心、創新設計中心、檢測校準中心，新能源材料實驗室、信息安全實驗室、AI實驗室等核心研發機構。在物聯網的大方向下，公司以長虹集團2+3+N的集團物聯網戰略為指引，面向電子信息、新材料領域，立足未來產業和用戶需求，開展MEMS等關鍵器件、大數據與云計算、人工智能、信息安全、家庭/工業機器人、新能源電池體系與關鍵材料方面的未來技術研究與成果轉移轉化，構建形成對公司現有業務的技術支撐、新業務新方向的探索與創新，并在技術創新的體制機制方面探索創新。

    2023年7月4日，由四川長虹牽頭的“十四五”國家重點研發計劃“新型顯示與戰略性電子材料”重點專項“高亮度Micro LED投影顯示關鍵技術研究”項目啟動。“十四五”以來，基于自發光顯示的微投影顯示光學系統成為了研究熱點，國家科技部于2022年11月在“新型顯示與戰略性電子材料”重點專項中對“高亮度Micro LED投影顯示關鍵技術研究”進行立項研究。該項目在行業內首次提出將主動發光Micro LED微顯示屏替代卡脖子的光源和光調制器芯片，顛覆當前投影系統架構及工作原理，實現投影顯示核心部件的全國產化。

    另據Pjtime.com了解，長虹啟�？死^2024年5月份公布“一種用于Micro LED投影儀的散熱結構”、 “基于納米阻隔法實現Micro-QLED彩色投影光學引擎及制備方法”專利后，還于9月和10月份分別公布了“一種三片式Micro-LED投影機焦距調節系統”和“一種Micro-LED投影光路及投影設備”兩項關于Micro-LED投影的相關專利。

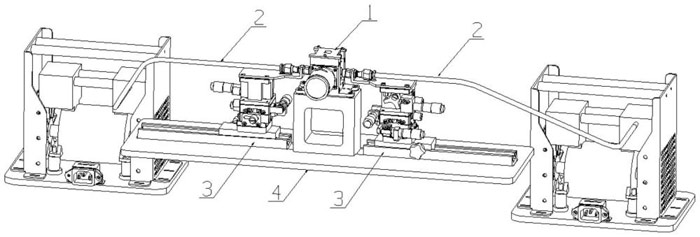

一種三片式Micro-LED投影機焦距調節系統

    “一種三片式Micro-LED投影機焦距調節系統”發明公開了一種三片式Micro‑LED投影機焦距調節系統，包括光機、吸附裝置、移動裝置和裝置底座；光機和移動裝置固定在裝置底座上；吸附裝置和移動裝置設置在光機兩側；光機包括光機殼體、垂直芯片、第一平行芯片、第二平行芯片、投影鏡頭以及棱鏡；垂直芯片垂直于投影鏡頭軸線設置，第一平行芯片、第二平行芯片設置在投影鏡頭的兩側，且平行于投影鏡頭的軸線；棱鏡設置在投影鏡頭軸線上。本發明通過采用真空吸附，然后使用滑塊和螺母微調的方式，解決由制造誤差或裝配誤差帶來的三芯片與投影鏡頭距離一致性差，導致畫面模糊的問題。同時本發明不占用光機額外空間，進而縮小了投影機體積，提升了產品競爭力。

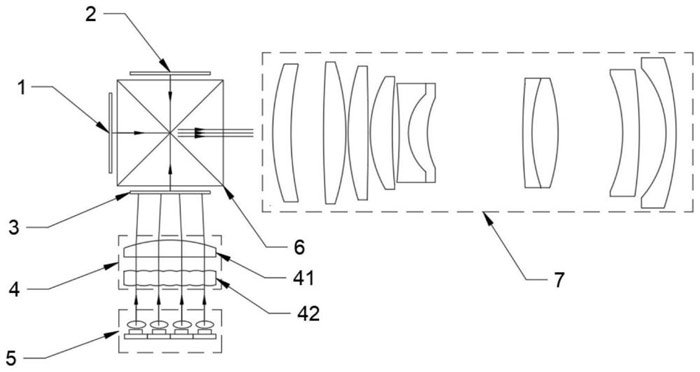

一種Micro-LED投影光路及投影設備

    “一種Micro-LED投影光路及投影設備”旨在解決現有紅色Micro‑LED微顯示屏發光效率偏低、高溫光衰大和后端鏡頭耦合效率偏低的問題，方案主要包括：綠色Micro‑LED微顯示屏、藍色Micro‑LED微顯示屏、LCD微顯示屏、照明整形光路、紅色激光器陣列和合光棱鏡，所述照明整形光路設置在紅色激光器陣列的輸出光路上，所述LCD微顯示屏設置在照明整形光路的輸出光路上，所述合光棱鏡設置在綠色Micro‑LED微顯示屏、藍色Micro‑LED微顯示屏和LCD微顯示屏的輸出光路的交匯處。本申請?zhí)嵘�了紅光利用效率，特別適用于投影設備。

    四川啟睿克取得的這項最新專利不僅是技術上的突破，更是對市場需求的深刻洞察。隨著新技術應用場景的不斷擴展，消費者將迎來更加豐富多彩的視覺盛宴，而這正是新一代光學設備所追求的目標。未來，我們有理由相信，Micro-LED與Micro-QLED的結合將會引領新的投影技術革命，為各行各業提供更強大的視覺支持，推動技術與藝術的深度融合。
