Extron 解決方案成功助力教堂山公共圖書館會議室系統升級！

    位于北卡羅來納州的教堂山公共圖書館在執行“本職”工作的同時，還可作為社區居民活動中心。這一獲得 LEED 銀級認證的場館希望通過引入高精尖且智能化的技術來提升工作效率。占地 80,000 平方英尺的大樓內包含四間可面向公眾開放的會議室。本文將重點與您分享如何實現此類空間 AV 系統的升級，及各空間的互聯。

    “要讓圖書館的會議空間滿足其‘現代化’的定位需求，就需要依托更加穩固的 AV 系統，Extron 的 NAV Pro AV over IP 就是最佳解決方案�！�

    Mike Werner

    CTS-D, CTS-I, UX 設計和技術總監

    KONTEK

    CHALLENGES 項目挑戰

    圖書館管理方希望全方位升級會議室的 AV 系統，包括引入可提供更清晰畫質的大屏顯示器。直觀的 AV 系統控制是至關重要的，其能夠讓無操作經驗的公眾用戶輕松駕馭系統。與此同時，視音頻設備的安裝應足夠節省空間，或可直接裝入兩室之間的機柜內。KONTEK 作為集成商負責設計和部署升級版的 AV 系統。他們選定多款 Extron 視音頻切換、分配、音頻及控制產品，以實現卓越的圖像品質，會議空間利用的最大化，以及部署的靈活性。NAV Pro AVoIP 系統可實現不同會議室間的信號傳輸。

    SOLUTION 解決方案

    “Extron NAV 平臺的啟用，為我們本次教堂山圖書館項目的設計部署帶來了極大的靈活性。”

    Connell Smallwood

    UI/UX 控制系統高級程序員

    KONTEK

    圖書館會議室在日常辦公期間全部面向社區開放，該區成員可預定其中的一間或多間。四間會議室的設計相似，均支持分會場擴展。每間會議室配備單臺或多臺顯示器，并可為 HDMI 和 USB 設備提供視音頻連接。

    1 大型會議空間

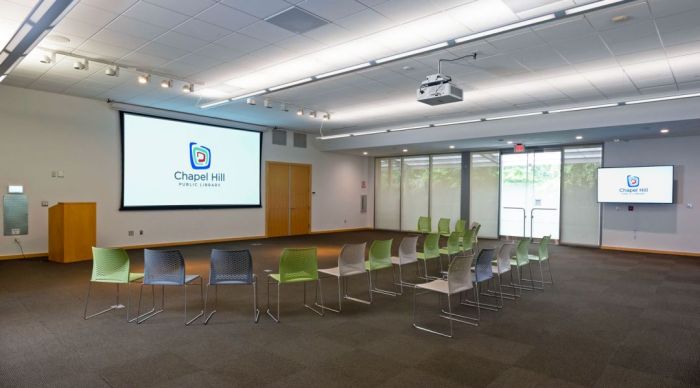

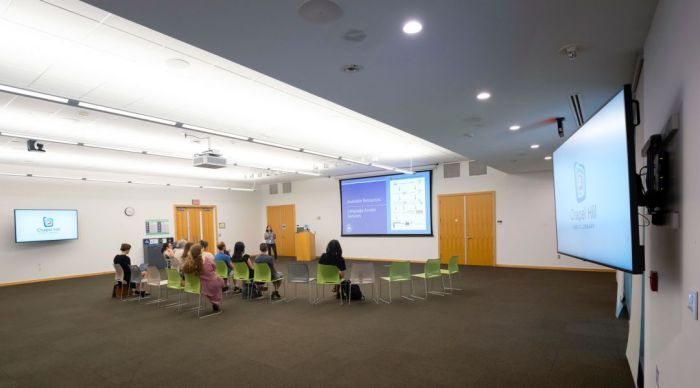

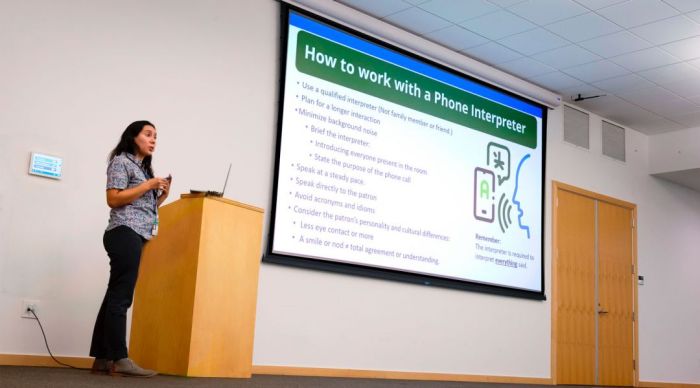

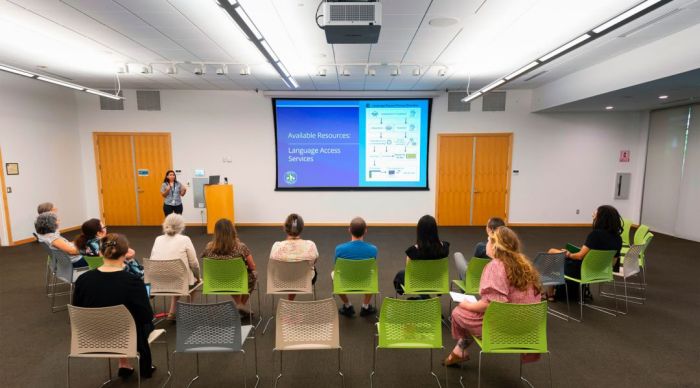

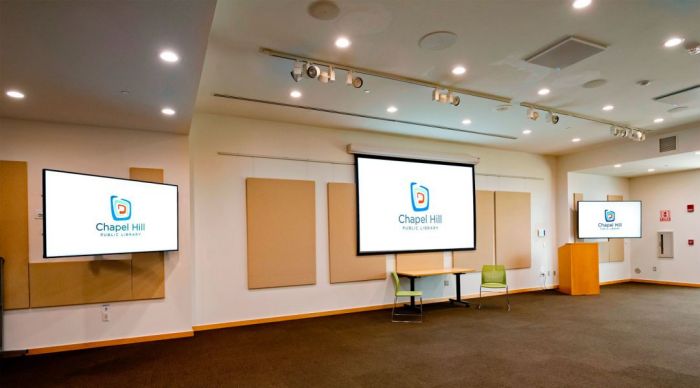

    會議室 A 和 B 是兩間大型的開放式會議空間，可分別容納 84 人和 162 人，非常適用于公眾演示，或主動學習/會議的分組討論環境。此類大型會議室標配便攜式講臺、白板、投影系統，以及 2 臺顯示器位于投影幕兩側。除此之外，這里還為來賓提供戶外休息露臺。

    用戶可預定兩間用于不同的活動，必要時，兩空間可利用網絡互聯實現分會場擴展。B 會場演講者的演示內容及音頻可被同步呈現在 A 會場。對會議室而言，采用標準化設計的另一大優勢是實現功能及設備的共享。例如，當空間 B 舉行市政會議需要更多支麥克風時，可充分利用空間 A 的資源。

    2 中小型會議室

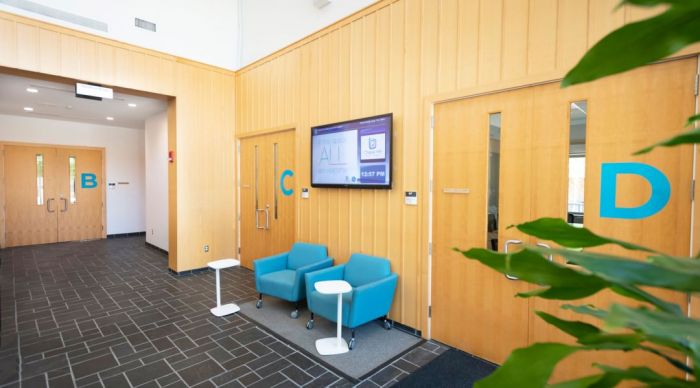

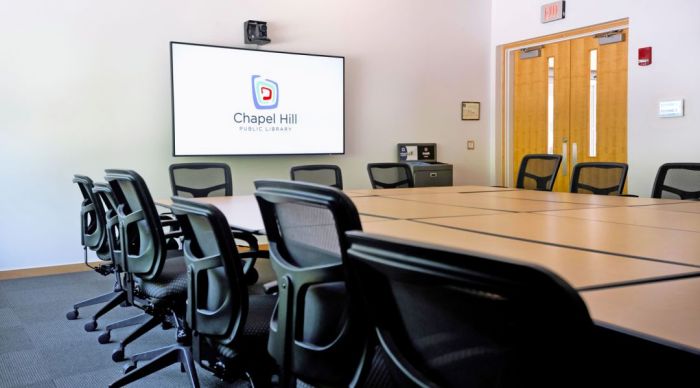

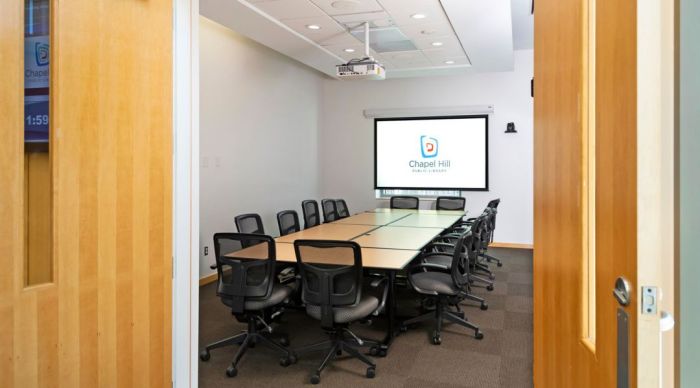

    會議室 C 和 D 可分別容納 26 和 12 人。這樣的會議室部署，旨在滿足社區活動計劃和非營利機構的會議應用需求。室內配備有會議桌及相應數量的椅子。房間一側為白板，正前方安裝有大屏顯示器。

    “Extron 的 NAV 系統為我們的實體會議室與社區虛擬協作及分會場演示之間提供了完美的橋接解決方案�！�

    Ryan Chamberlain

    技術員

    教堂山公共圖書館

    為實現四間會議室的互聯，KONTEK 部署了基于 Extron NAV AVoIP 的系統，以創建靈活的跨空間的一體化集成。多臺 NAV 編碼器和解碼器共同構建起一個基于 IP 網絡的視音頻切換矩陣。

    3 NAV 實現互聯

    位于中心機柜的 NAVigator 可通過圖書館的千兆以太網絡管理、配置及控制多個 NAV 編碼器和解碼器端點。機柜內的 NAV 1G 編碼器支持通過 DTP® 輸入的信號。它們可為各房間的 DTP 系列發送器之間提供橋接，進而將來自個人設備的信號源接入 NAV 系統，用于 AV 信號路由。各編碼器都能以極低的延遲傳輸高品質的 4K 視頻。對于內容受保護的 HDMI 信號，符合 HDCP 2.3 標準，且支持 Extron Key Minder® 的編碼器可通過驗證并保持持續的 HDCP 加密，來確保網絡架構內快速、可靠的信號傳輸。圖片圖片

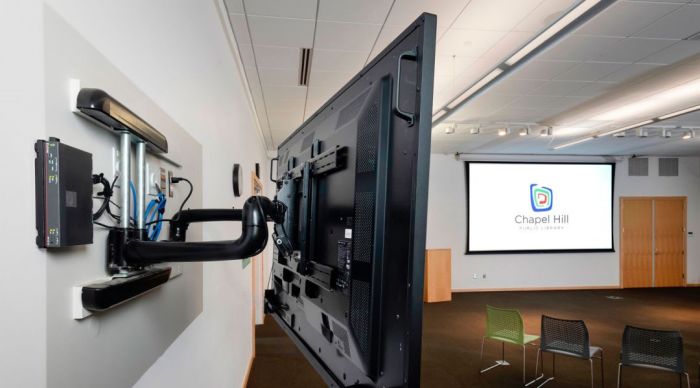

    NAV 圖像解析度轉換解碼器位于各顯示器后方。Extron 專有的 PURE3® 編解碼技術是基于小波的壓縮技術，使得解碼器能夠以高效的比特率傳輸具有極低延遲的高品質圖像。它通過圖書館網絡實現了可靠、實時的無損視頻傳輸，也提供了高網絡錯誤免疫。正如 NAV 編碼器，智能流選擇技術 (ISS) 在傳輸?shù)蛣討B(tài)內容時可達到極低的比特率，并保持視覺無損的性能表現。

    NAV 也支持嵌入式數字 HDMI 和基于 IP 架構的 AES67 音頻，能夠與系統內的兩臺 Extron DMP 128 系列 ProDSP™ 處理器靈活集成。此類 DMP 混音器和部分 Extron 音頻放大器均支持 Dante®。KONTEK 通過 Dante Controller 軟件設置了處理器和 Dante 放大器之間的輸出分配。為節約空間，混音器、放大器及其他視音頻系統組件 (如 NAVigator) 均安裝在 A、B 會議室間的機柜內。圖片圖片

    4流暢的視音頻傳輸

    根據室內布局，各會議室配備的 DTP Decorator-型墻面板發送器用于提供墻面、講臺或桌面視音頻連接。PTZ 攝像機、麥克風及 Extron Sound Field® 天花板揚聲器可支持與 NAV 系統互聯的視頻會議系統。中型會議室 C 配備的 Extron 4K HDMI 切換器可支持來自桌面的多路信號源。NAV 編碼器可將此類信號傳輸至 NAV 系統，實現本地及遠程信號分配。

    “我很驚訝我已經習慣在內部會議上使用混合模式。例如當有員工居家辦公時，我們會通過這樣的方式與他視頻連線�！�

    Hannah Olson

    市場及溝通協調員

    教堂山公共圖書館

    5便捷的系統控制

    “大多數系統啟用時需考量不同用戶的操作水平，并制定相應的培訓預案。而教堂山圖書館的會議室系統則無此顧慮，無論新手還是專業用戶都能夠輕松使用該控制系統，快速開展工作�！�

    Connell Smallwood

    UI/UX 控制系統高級程序員

    KONTEK

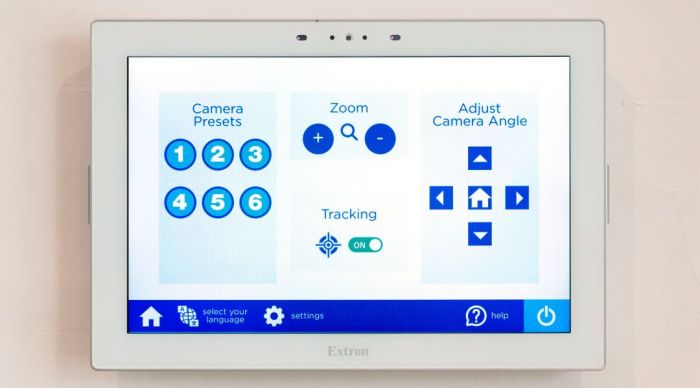

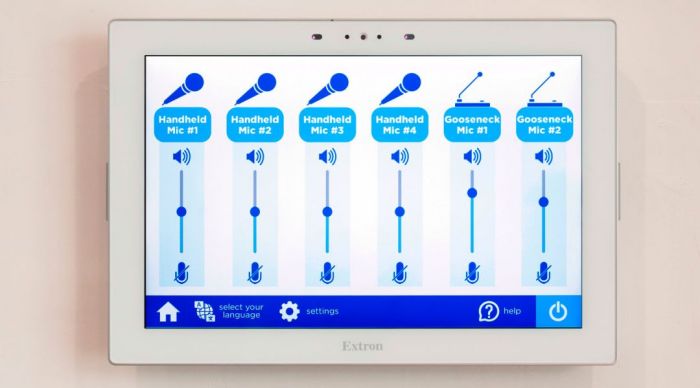

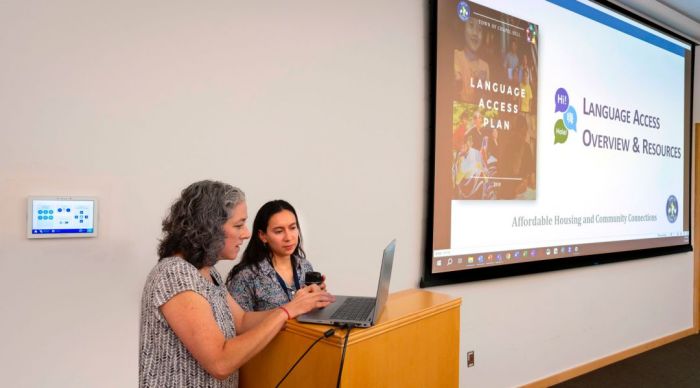

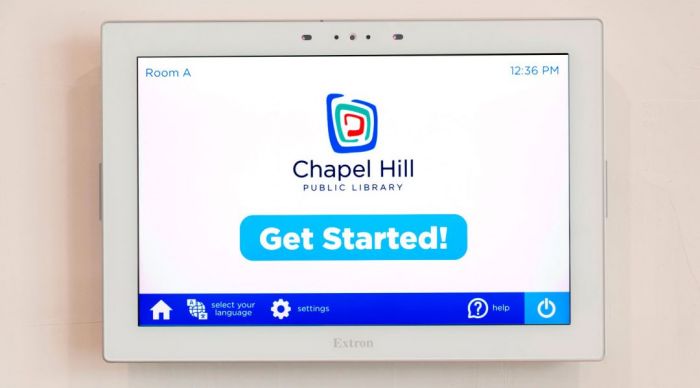

    大型空間均使用 10″ 墻面型 TouchLink® Pro 觸摸屏和 Extron 網絡按鍵面板進行 AV 系統控制。觸摸屏安裝在講臺附近，按鍵面板位于觸摸屏下方。采用董事會議布局的會議室 C 和 D 配備同款白色觸摸屏及網絡按鍵面板。觸摸屏位于房間入口處，按鍵面板則安裝在顯示器對面。Extron 雅致的斜裝支架使得 10″ TLP 觸摸屏能夠以 25° 的傾角安裝在墻面，方便輪椅用戶輕松訪問界面。

    “我們的服務面向不同地區的廣闊人群。全新升級的會議室不僅具備便捷的操作系統，還為其提供了母語版的控制界面，因此收獲了用戶們的廣泛好評�！�

    Hannah Olson

    市場及溝通協調員

    教堂山公共圖書館

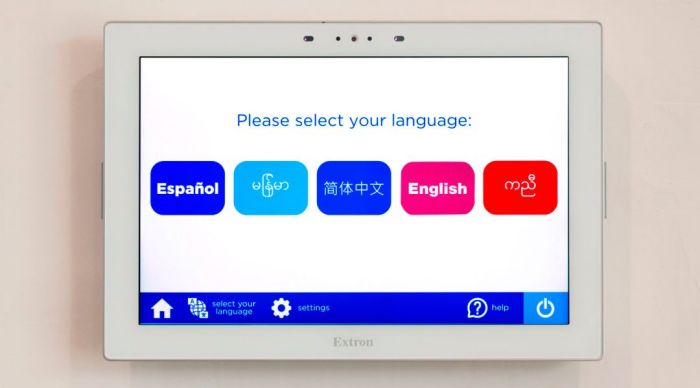

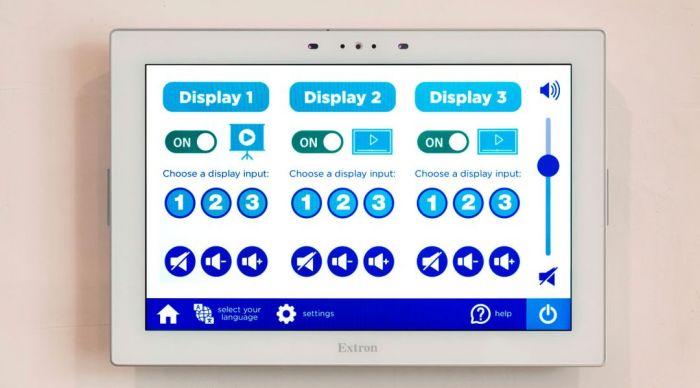

    KONTEK 使用 Extron 的 GUI Designer 軟件創建了定制化的用戶界面，并在主界面采用易于識別的圖書館 Logo。各類菜單頁可設置為五個不同語種。

    圖書館需要直觀且自導式的控制系統。系統程序員需考慮的是如何讓來自不同背景以及具有不同操作水平的用戶都能夠輕松控制該系統。他們與圖書館相關人員展開協作，以明確 GUI 界面外觀及操作方式的設計導向。采用與原 GUI 界面相似的圖形元素對創建全新界面的重要工具。

    RESULTS 成果反饋

    “如何以最佳的方式構建用戶友好且具有視音頻保真度的應用環境，是我們討論許久的問題。如今社區廣大用戶能夠快速掌握 Extron 系統操作，意味著我們成功實現了舊系統向新系統的無感過渡，項目升級取得成功�！�

    Ryan Chamberlain

    技術員

    教堂山公共圖書館

    升級完成的圖書館會議室現已投入日常高頻運行，線上預定也已排至數月后。據圖書館技術員 Ryan Chamberlain 反饋，“那些搶先預定到會議室的用戶，不僅能即刻投入工作中，還能充分利用混合模式的優勢，這是令人倍感興奮的�！�

    強大而穩固的切換系統的成功創建，以及所有會議空間基于 NAV 系統的成功互聯，令原先系統面臨的諸多問題全部迎刃而解。如今，升級后的會議空間正協助教堂山圖書館一步步邁向其終極目標 - 激發求知欲和學習動力，建立社區大聯盟。
