愛譜華頓預端接光纖布線方案，打造開放、高質、可靠的數據中心

    打造開放、高質、可靠的數據中心

    什么是預端接MPO

    預端接光纖指光纖產品在工廠特定環境中根據預先的規劃實施制造和測試，形成準確、嚴密、可靠的模塊化產品，在工程現場可實現即插即用，快速布線。相應產品主要應用于數據中心、光纖到戶及風電、野外、軍事等特殊環境。愛譜華頓預端接光纖布線方案，適用于各種類型數據中心，運行穩定，擴展性強，管理簡單，通過減少鏈路鏈接、延續產品全生命周期等舉措，為客戶降低成本，提高能效。

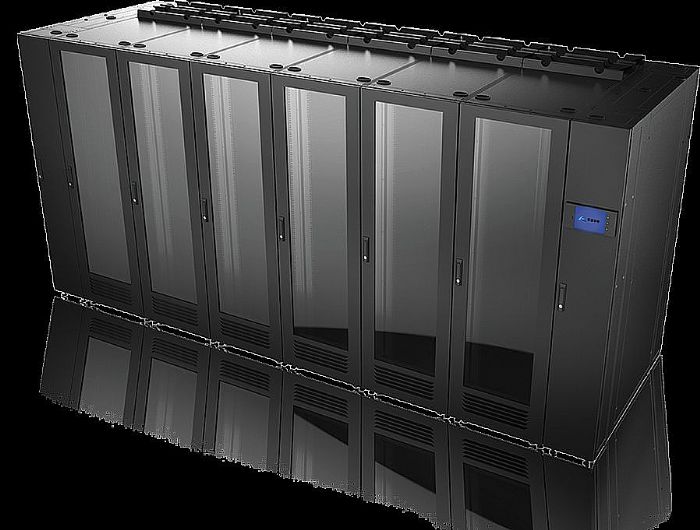

    數據機房的特點

    高容量和高密度

    基于標準的開放系統

    綜合考慮擴容需求的高性能和高帶寬

    支持10/40/100G或更高速率的技術

    支持各種存儲設備(如光纖信道、SCSI或NAS)

    支持充分考慮擴容需求的聚合點

    高質量、可靠性、可測量性和冗余性

    易于移動增加和改動的靈活性和可擴展性

    預端接類產品特點

    高速率傳輸

    傳統LC接口轉換模塊一收一發，最大支持10G，多芯光纖就可以做到多芯接收多芯發送，做到40G/100G/400G傳輸。

    低損耗、方便快捷

    MPO采用的是預端接，工廠制作，損耗低，到現場使用直接安裝即可

    快速部署，易安裝

    傳統熱熔接光纖熔接時間太長，安裝浪費人工也太多，使用預端接，可大大節省人力物力

    高性能連接器件

    光纖接口采用是進口連接器，且百分百通過DMD插針測試，并附帶測試報告

    預端接光纖布線方案

    數據中心機房布線系統的規劃與設計MDA-HDA

    每個HDA采用24芯或者48芯OM4光纜上行

    適用于小型機房的低成本解決方案

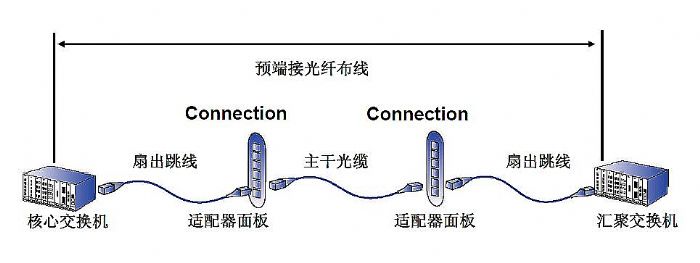

    方案一 MPO主干光纜+MPO適配器面板+MPO-LC扇出跳線

    方案二 LC主干光纜+LC適配器面板+LC-LC扇出跳線

    預端接光纖布線產品

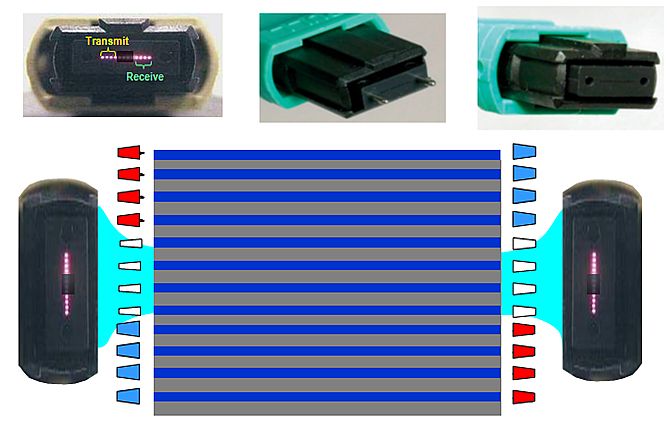

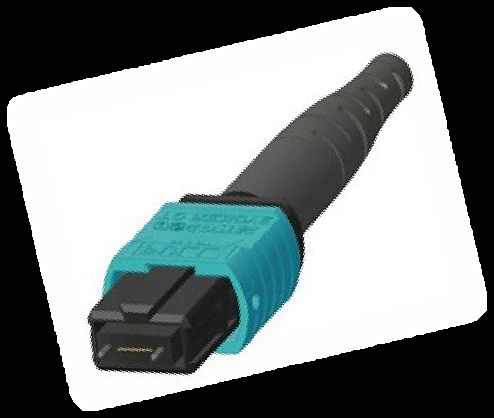

    MPO接口

    MPO光纖跳線可達24芯，實際應用中以12芯為主，設計緊湊、體積小，廣泛應用于在布線過程中需要高密度集成光纖線路的環境中。

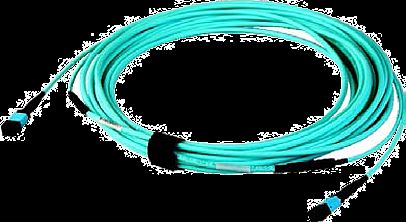

    MPO-MPO預端接主干光纜

    使用進口高品質MPO連接器，單個12/24芯的推拉式連接器，低損耗、支持定制，成品出廠可附3D測試，主要應用于數據中心MDA-HDA之間主干連接，適用于數據中心的高密度應用。

    MPO-LC預端接分支光纜

    獨創內部壓接技術，安全可靠且美觀，低損耗、OM3/OM4/OS2光纖、米數、護套類型均可選，LC端每根分支帶有號碼管識別，方便安裝維護，主要應用于數據中心ZDA的區間布線。

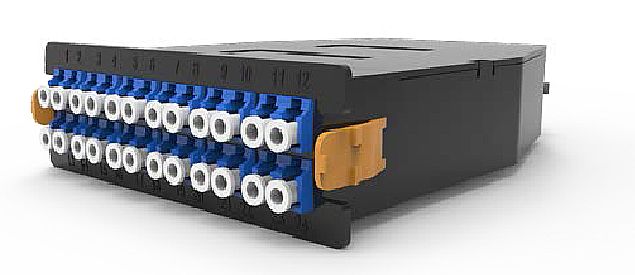

    MPO-LC預端接模塊

    標準預端接，光纖專用模塊盒，前面板裝配LC雙工適配器，后面板裝配MPO適配器，1U標準箱體支持4/12個轉接模塊，最大支持96/144芯LC連接。

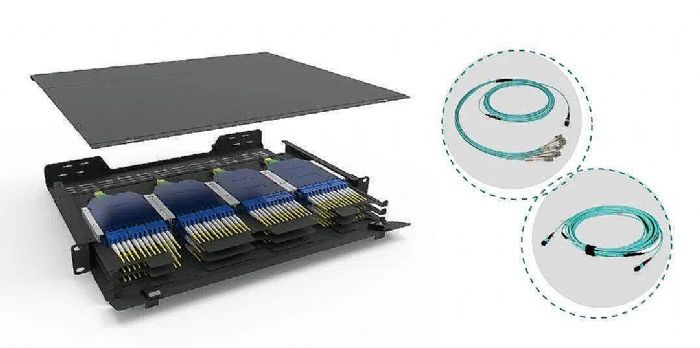

    IU標準預端接光纖配線箱

    支持10G/40G/100G系統布線要求，模塊盒采用免螺絲安裝方式，卡接牢固，拔取方便；選用定制的DLC雙芯LC連接器，1U機箱支持96芯高密度LC連接，3U機箱支持288芯高密度LC連接，配備多種轉接模塊及適配器面板，滿足多種布線需求。

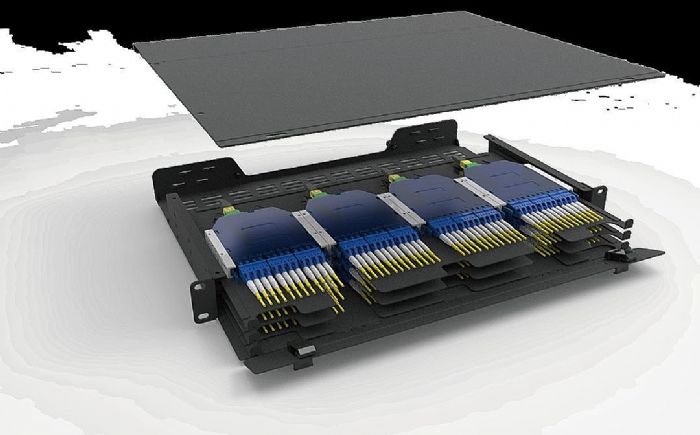

    1U高密度預端接光纖配線箱
