愛譜華頓助力雷神山醫院醫院信息化項目

    武漢抗擊疫情的戰役已進入關鍵階段，對感染患者“應收盡收、應治盡治”，是武漢接到的“硬任務”，已交付使用的火神山、雷神山醫院，以及正在搶建的多所方艙醫院，成為完成這項硬任務的重中之重。2月3日，火神山醫院交付使用，2月8日，雷神山醫院收治首批患者。

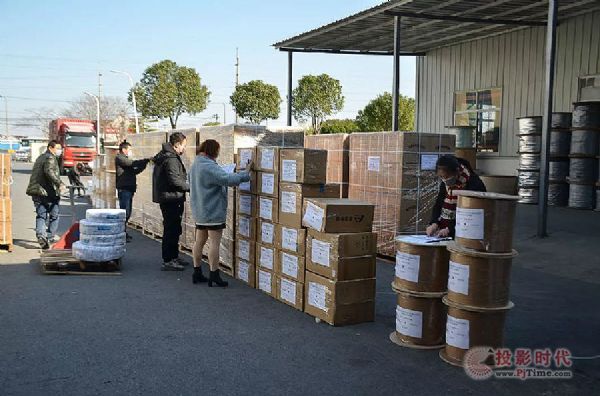

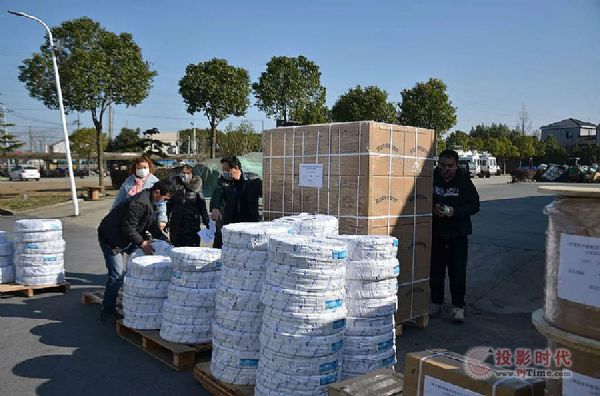

    愛譜華頓1月28日接雷神山醫院建設指揮部指令后，前后三次向雷神山醫院馳援30余噸價值200多萬元的信息化建設物資和設備，用于支持多個智能化子系統建設。

    雷神山醫院建設需求

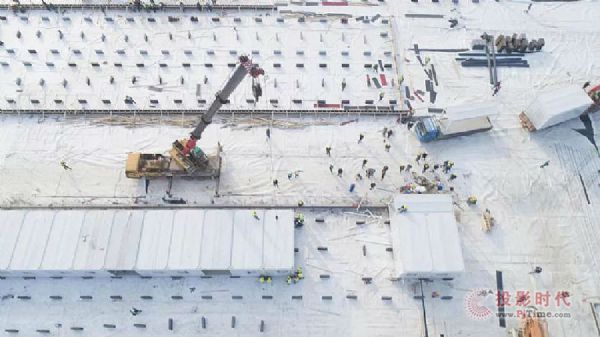

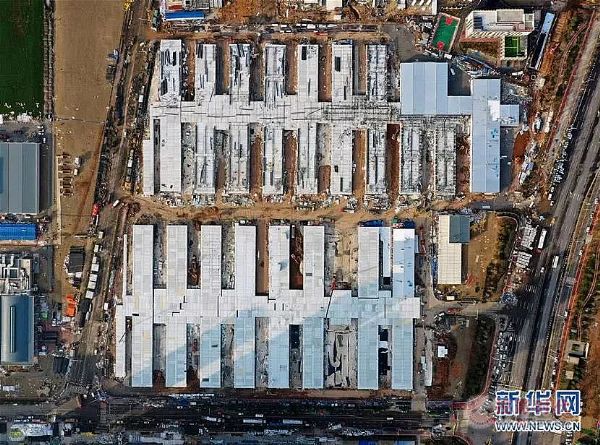

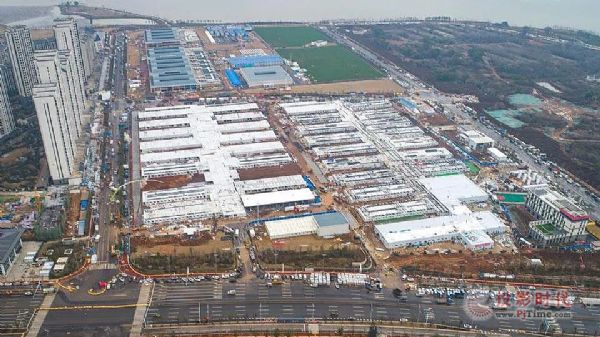

    雷神山醫院由中南建筑設計院集團公司設計，武漢地產集團代建，中建三局承建。醫院參照戰地醫院形式，采用模塊化設計，主要包括醫療用房區、醫護保障區、醫療輔助區�？傆玫孛娣e約328畝，建筑面積7.99萬平方米。采取模塊化設計，包括醫療隔離區、醫護人員生活區、綜合后勤區三大分區，隔離病床共1500張。

綜合布線在雷神山建設中的意義作用

    雷神山醫院在快速建設的同時，對醫院各類信息化系統也提出了高標準嚴要求，醫療、診療、辦公自動化、病例、醫療影像數字化管理、傳輸?shù)纫惑w化功能必不可少，HIS（醫療信息系統）、門診掛號系統、信息查詢系統、住院管理系統、CPR（電子病歷系統）、PACS（醫療影像系統）、CIS（臨床信息系統）、RIS（放射信息系統）、實驗室信息系統、病理信息系統、患者監護系統、遠程醫療、遠程教學、會議系統、無線局域網等智能化系統均需妥善完備。

愛譜華頓馳援雷神山

    綜合布線系統作為雷神山整個智能化系統中最為基礎的物理基礎鏈路設施，扮演著信息化系統建設中的重要角色。由于雷神山醫院建筑的特殊性，其綜合布線系統幾乎是所有網絡中最為復雜的，并且對可靠性和穩定性要求極高，整個系統需要連續工作，不能間斷。

愛譜華頓產品在雷神山項目的應用及優勢

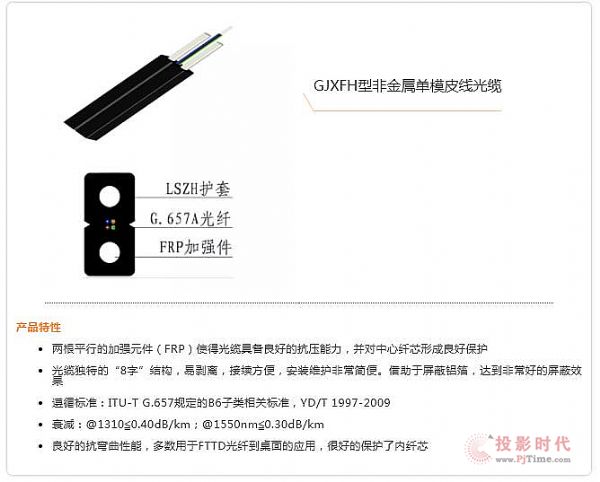

    愛譜華頓根據雷神山醫院設計需求，提供了包括六類非屏蔽低煙無鹵產品，超六類屏蔽低煙無鹵產品，室內主干語音大對數，水平室內束裝光纜，蝶形光纜，模塊接插件，面板在內的一批先進的綜合布線產品，滿足醫院智能化系統高速率、高質量、高穩定傳輸，以及快速建設、快速擴容、便捷管理、便捷維護等需求。

    1、在HIS系統中的應用

    HIS系統以“電子病例”為代表，護士、手術、化驗、藥房及相關科室以醫生填寫的電子病歷為基礎，完成自己所該做的工作。

    從計算機的傳輸角度看，現在的電子病歷基于文本，信息傳輸量不大，任何一種以太網都能支持這樣的應用。但是，從發展的角度看，電子病歷已經可以嵌入化驗的數據、診療設備的影像、甚至是遠程醫療的視頻。這就意味著HIS所需的信息量將逐年上升，所需的以太網等級也將逐年提高。一旦HIS系統可以直接調取PACS系統的影像，就意味著每位醫生的桌面電腦需要大容量的信息傳輸。

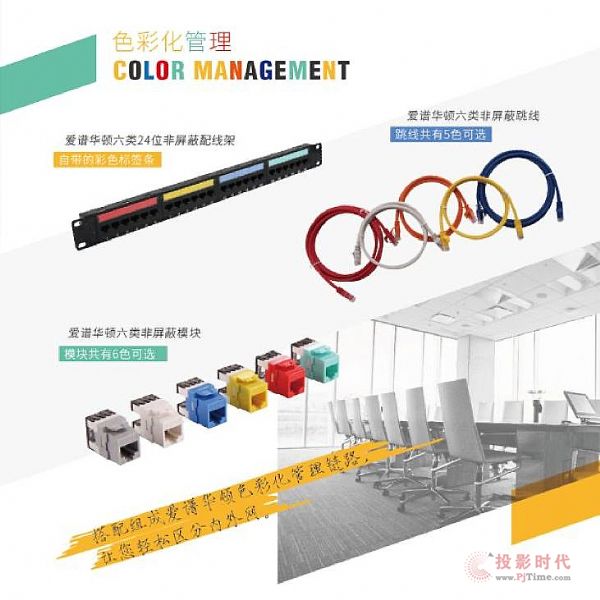

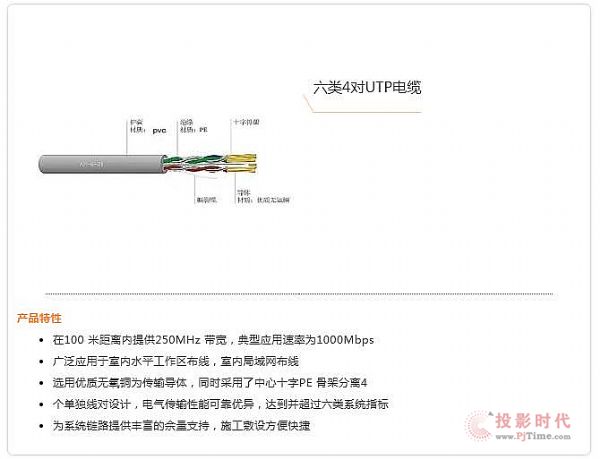

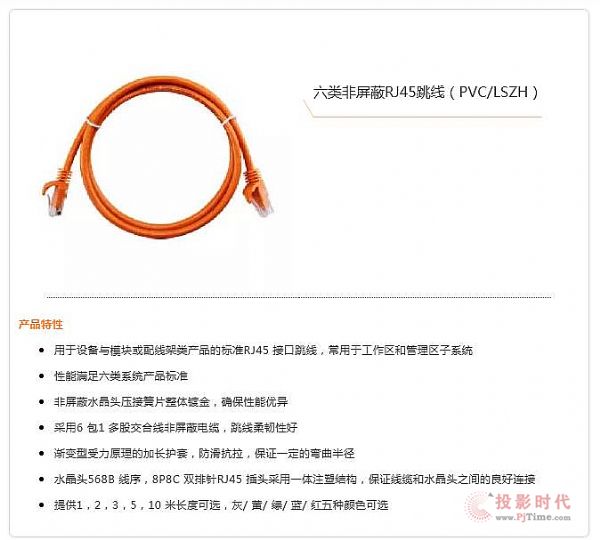

    為了滿足雷神山醫院網絡升級的需求 愛譜華頓集團將此系統中所供應的產品定位為千兆以太網網絡的解決方案，采用Cat.6 UTP雙絞線做為主要傳輸介質，8芯銅達到AWG23線規的99.99%無氧優質銅，并使用十字骨架做為線對的隔離，保證了100米有效鏈路傳輸網絡信號，并采用AWG26線規柔韌性優良的跳線做為工作位面板的連接，并支持通過多種顏色分類來區分醫療設備網、醫務內網、外網、設備管理網絡等不同網段。

2、在PACS系統中的應用

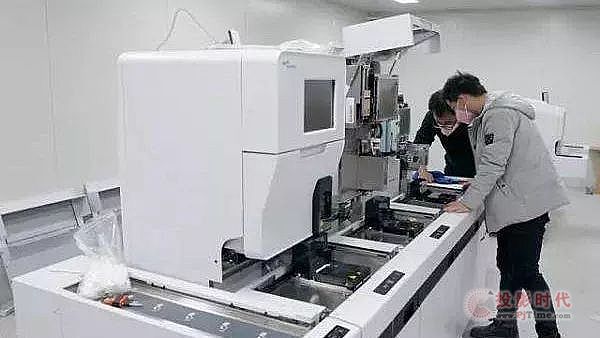

    醫學影像是現代疾病診斷的重要手段之一，PACS系統應用于醫學影像資料的存儲、歸檔、統計、資料共享、管理和通訊，是醫院智能化系統的重中之重。雷神山醫院部署了X光數字照相、B超、彩色多譜勒超聲診斷儀、熱像儀、醫用電子加速器、核磁共振、螺旋CT、多層CT、數字成像儀等。這些醫療影像設備所形成的信息量非常巨大，1例入院病人的信息量可達GB數量級別。

    這些信息的高速傳輸都仰賴智能化的綜合布線系統。將PACS系統的簡化圖像傳輸?shù)紿IS系統時，配線子系統、干線子系統和建筑群干線子系統需要高帶寬（至少是萬兆以太網的傳輸介質等級）的纜線。同時，由于PACS系統涉及醫院的內部信息和患者的個人隱私，因此在綜合布線產品選擇上還需考慮涉密性問題，這個網絡應嚴格與外界物理隔離的，在某些重點區域，還應考慮建設區域?qū)＞W(wǎng)。

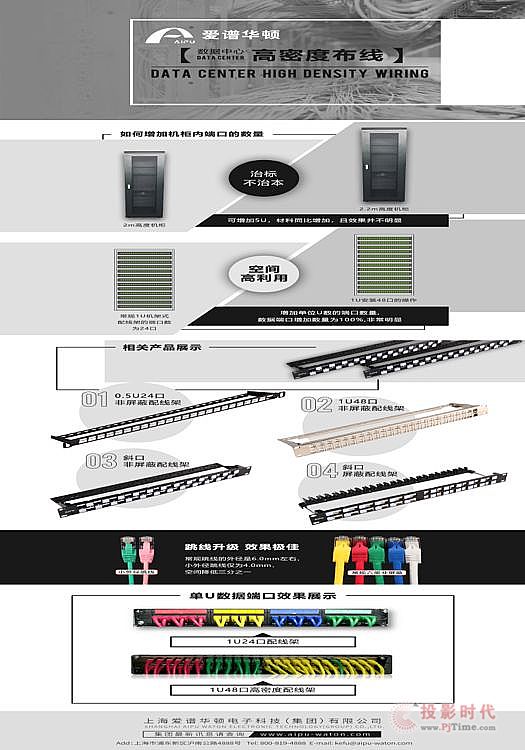

    愛譜華頓使用FTTD光纜到終端的解決方案相結合，構建成一套光銅混用，萬兆以太網的網絡架構組合，提供優質Cat.6A FTP雙絞線做為水平傳輸產品，提供1U48口高密度的配線系統做為機房側的終端連接設備，主干光纜使用萬兆多模、單模零水峰產品，保證網絡傳輸都安全、高速、可靠。

愛譜華頓產品在醫院其他系統中的應用及優勢

    在醫院內，除了醫療設備的應用系統外，還有許多智能化系統都與綜合布線相關。例如：醫院排隊系統、分布式廣播系統、安防監控系統、KVM系統、病房呼叫系統等。著眼于新技術和醫療設備的不斷進步發展，愛譜華頓綜合布線系統產品技術領域也相應推出了新的產品技術，這些產品技術為醫院提供了一些新的選擇和新的思路。

    對于抵抗疫情的醫院來說，網絡的可靠性要求非常高，一旦中斷網絡將會造成重大的災害，因此在結構上需采用雙路由結構，同時在管理上必須簡潔快速，使管理人員能夠第一時間對端口進行有限查看。

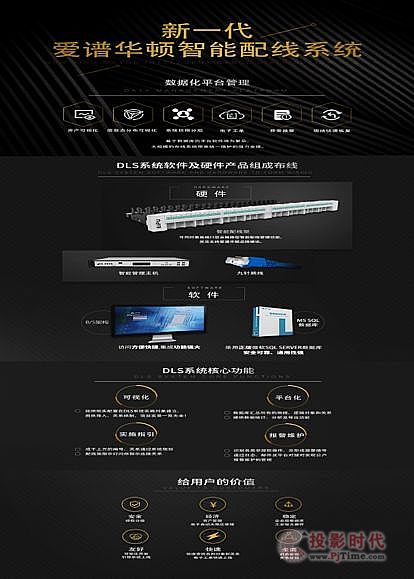

    針對這種特征，愛譜華頓集團提供了一套完整的電子配線管理解決方案，該系統簡單、可擴展；有更短的系統恢復平均時間（MTTR）；有更高的安全性（實時入侵監測、報警、交換機端口管理使管理員能防患于未然）；有更高的可管理性（高級連接指引與追蹤幫助快速、準確的遷移、添加與改變連接）；有災難恢復功能（通過快速、準確地連接復制，迅速重建連接）。

    在線纜的選擇上，我們綜合考慮了醫院場所的環境特性，提供最能匹配醫院行業的線纜外護套等級。醫院是“救死扶傷”的場所，并且屬于人流密集的地方，所以垂直子系統宜采用耐火主干光纜和阻燃/低煙無鹵銅纜，一旦發生火災，能為人群創造更多逃生機會。愛譜華頓CMP等級的主干光纜/大對數，可以在溫度800℃保證信號的穩定傳輸，且所有水平銅纜等級達到IEC60332-1的阻燃等級，為醫院建設助力。

    總結

    在雷神山等應急醫療設施的建設中，時間就是生命，綜合布線產品必須滿足醫院快速建設的需求，必須考慮管理的系統性、安裝的快速性、維護的便捷性；同時，應急醫療設施同樣需要保證信息傳輸?shù)乃俣群桶踩�可靠性。此類醫院建設還必須考慮到系統長遠升級的需求和可能性，在綜合布線這類基礎設施的建設上，需預留足夠的可升級空間，以應對未來十年二十年，甚至更長遠的未來技術設備升級的需求。

    此次援建雷神山醫院，愛譜華頓產品充分發揮了快速、高效、安全、可擴容、可升級的多重優勢，為醫院快速建成提供了助力。隨著雷神山等醫療設施的順利竣工和投入使用，我們相信更多的病人將更快得到治療，恢復健康。愛譜華頓隨時關注疫情發展，隨時準備為各地醫院建設提供各項支援，我們相信，這場疫情防控阻擊戰一定能取得最終的勝利。
