Extron 控制及 NAV 網絡分布式系統成功助力維克森林大學商學院主樓系統升級！

    維克森林大學 (Wake Forest University) 位于美國北卡羅來納州的溫斯頓-塞勒姆市，是一所享有盛譽的私立研究型大學。Farrell Hall 是維克森林大學研究生商學院的大本營，建造于 2013 年， 占地 130,000 平方英尺。該建筑旨在通過集成最先進的技術，靈活的會議空間和教室，以及專屬社交空間來簡化日常教學工作和協作，并激發師生間的交流互動。

    本次系統改造升級歷時 3 年，分三個階段 (2021-2023) 實施：

    2021 年秋：兩間可分離式教室各部署 16 個 NAV® Pro AVoIP 端點

    2022 年秋：?jiǎn)伍g禮堂部署 14 個 NAV 端點

    2023 年夏：14 間常規教室全部完成 NAV 系統升級

    “

    項目全程進展順利，從原先的 HDBaseT 技術升級至 NAV 系統幾乎是無縫過渡。所有基礎布線都保持原架構不變，只需將其從大型 HDBaseT 卡框轉接至單獨的 RU 網絡交換機，這樣可保持機架的整潔有序。

    Jay Bunthoff

    多媒體經理

    維克森林大學

    項目挑戰

    樓內最初安裝的第三方 HDBaseT 視音頻系統于 2021 年出現運行不穩定現象。這對于夜以繼日服務廣大學生的教學樓而言是不可接受的。因此，首要任務是在保持原有設計部署的基礎上，特別是控制系統界面和操作體驗，恢復系統的穩定性。 “

    集成商通過對 TLP 觸摸屏進行編程，成功復制了原第三方用戶界面的外觀及操作體驗。全新視音頻系統投入使用后，我感受到新的觸摸屏可提供比原先設備更為高效的響應速度。同時，我并未接到任何關于新系統的用戶求助電話。在我看來，這意味著用戶并未察覺到任何變化，而這正是我們的目標。

    Jay Bunthoff

    維克森林大學

    解決方案

    “

    我們向維克森林大學的項目推薦 NAV Pro AVoIP，是因其可完全滿足校方對堅如磐石的系統可靠性的重要需求。他們的 NAV 系統啟用至今已超過兩年了，仍保持零故障記錄�；�于此次成功的合作經驗，我們更加有信心將 NAV Pro AV over IP 解決方案推薦給更多的客戶。

    Adam Gordon, CTS

    銷售工程師

    集成商

    在選用 Extron NAV 實現 AVoIP 連接的基礎上，視音頻控制系統直接替換為 Extron IP Link® Pro 控制處理器和 TouchLink® Pro 觸摸屏。新舊系統的轉換絲滑且順暢，全新控制界面提供與原先相同的外觀及操作體驗。

    可分離式教室

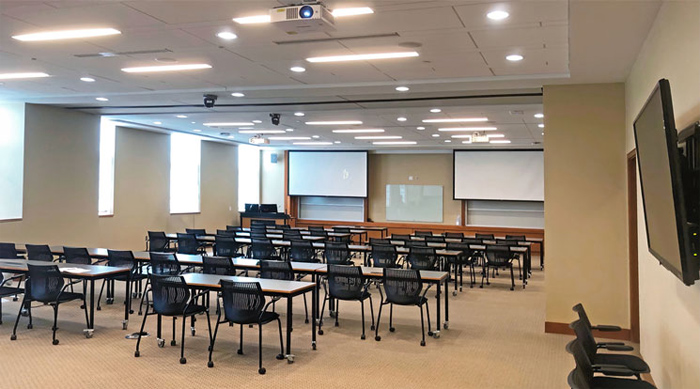

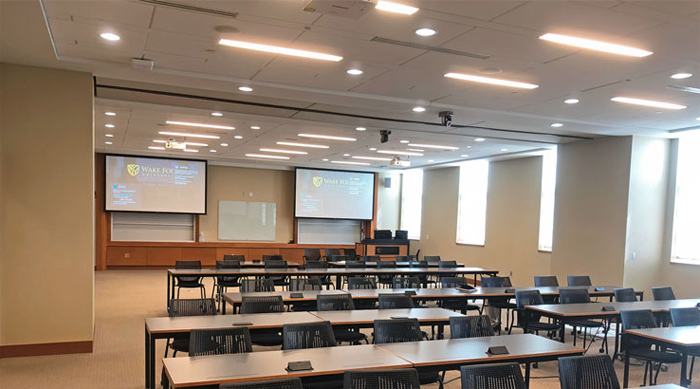

    Farrell Hall 有兩間可分離式學習空間，可分別被隔斷分隔為兩間同規格的教室。每隔間采用相同的 AV 系統部署，包括集成 AV 設備的講臺、激光投影機、70" 平板顯示器，以及可支持?jǐn)?shù)字音頻信號路由及處理的音響系統。每間可分離式教室標配 1 個 AV 機柜，安裝有支持 PoE 的網絡交換機、課堂錄播設備、音響系統設備以及視音頻控制處理器，由兩邊隔間共享。

    集成 AV 設備的講臺：講臺 PC 和 Apple TV® 媒體播放器用于提供 AV 節目信號源。用戶設備的信號源亦可通過桌面 Cable Cubby® 接線盒提供的 HDMI、USB 和 DisplayPort 連接端接入系統。所有隔間標配的 PTZ 攝像機用于室內視頻采集�，F(xiàn)場語音信號通過各類麥克風拾取。網絡會議期間，不同隔間的 AV 內容可通過 SDI 至 USB 圖像采集卡被傳輸至室內講臺 PC。

    基于現有架構的 AVoIP：NAV Pro AVoIP 編碼器可將 AV 內容從講臺發送至機柜內的網絡交換機。交換機通過 NAV Pro AVoIP 圖像解析度轉換解碼器將 AV 內容分發至顯示器和音響系統。所有的 AVoIP 連接均保持原 AV 系統的 CATx 電纜架構不變， 無需重新布線，從而大大節省了時間及成本。

    室內揚聲器提供清晰音質：每隔間由表面安裝揚聲器和 SF 26CT SoundField® 天花板揚聲器為現場提供清晰的語音及節目音頻， 并由 XPA U 1004 SB 功率放大器為所有揚聲器提供音頻放大。音頻信號源來自音頻處理器的模擬音頻輸出。

    講臺觸摸屏提供房間控制：講臺的 TLP Pro 1025T 觸摸屏自帶操作界面， 由 IPCP Pro 555Q xi 控制處理器和 NAVigator AVoIP 系統管理器執行控制指令�？刂铺幚砥鞑粌H可控制視音頻系統，也可控制室內燈光及投影幕的升降。NAVigator 可實現視音頻信號在 AVoIP 網內各端點的分發、配置及切換。

四百人禮堂

    Farrell Hall 地下一層的 Broyhill 禮堂配備有可舉辦研討會、講座、演示和專業戲劇制作等復雜大型活動的全套 AV 設備。其也通過 NAV Pro AVoIP 網絡連接所有的視音頻信號源至?xí)��?chǎng)的多臺顯示器和揚聲器。NAV 編碼器可將禮堂的視音頻內容發送至樓內的其他區域。

    講臺及控制臺：講臺和控制臺的 AV 功能與常規教室類似。禮堂內部署有 3 臺 PTZ 攝像機。其中，有兩臺位于正前方，面向觀眾席，另一臺位于正后方，面向舞臺�？刂婆_(tái)的立體聲監聽揚聲器由 XPA U 1002 功率放大器提供驅動。

    顯示及音響系統：禮堂的顯示設備和音響系統可滿足各類大型活動的應用需求。放映室安裝有激光投影機。主禮堂采用 2 臺 50" 顯示器作為返顯，入口大廳及毗鄰的走廊配備 2 臺 70" 顯示器。演員休息室亦配備 70" 顯示器。所有顯示器均通過其周邊的 NAV 圖像解析度轉換解碼器接收經由 AVoIP 網絡分發的 HDMI 演示內容。禮堂的音頻信號來自舞臺左邊和右邊的劇院級全音域立體聲揚聲器和超低音揚聲器，其具有雙路輸入，可接收模擬音頻和數字音頻。休息室由天花板揚聲器 SF 26CT 播放音頻內容，并由 MPA 601 功率放大器提供音頻放大。入口大廳則由 8 只 SF 26CT 揚聲器播放音頻。

    常規教室

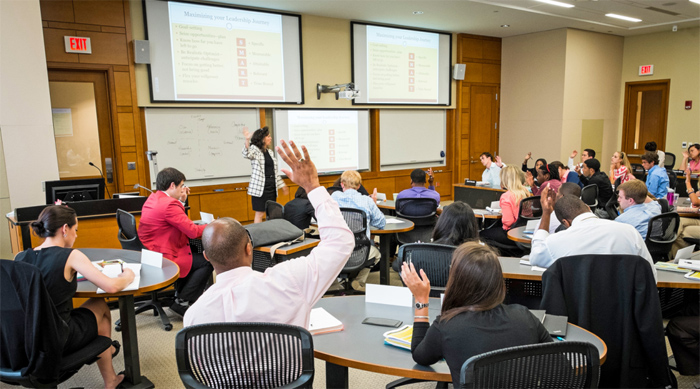

    Farrell Hall 設有 14 間常規教室，用于小班授課，其也依靠 AVoIP 網絡實現 AV 信號分配，且系統設計與樓內其他大型場館保持一致，使得所有 AV 系統可實現一體化的操作及維護。

    講臺：采用與上述教室相同的 AV 設備。室內的 AV 信號可通過 SDI 至 USB 圖像采集卡接入另一臺 PC，用于該 PC 運行的網絡視頻會議應用程序，實現遠程會話。

    音響系統：現場語音通過場內各式麥克風拾取。XPA U 1004 SB 功率放大器可接收來自音頻處理器的模擬音頻，經放大后輸出至表面安裝揚聲器和 SF 26CT 天花板揚聲器。

    視音頻控制：與其它教室類似，這里由 IPCP Pro 360Q xi 控制處理器負責執行講臺觸摸屏發出的控制指令�？刂铺幚砥骺杀O(jiān)視并控制 AV 系統、室內燈光、窗簾及投影幕。它通過 IPA T RLY4 的繼電器增加對投影幕升降的控制。IPL EXP RIO8 輸入/輸出擴展接口用于響應少數教室配備的一鍵通麥克風。與此同時，這里配備的 NAVigator AVoIP 系統管理器，可配置、切換及管理 AVoIP 網絡各端點的信號分配。

    成果反饋

    “

    與我們以往更換設備經歷所不同的是，NAV 系統始終保持在線狀態，且完全無需維護。

    Jay Bunthoff

    維克森林大學

    Extron 基于 NAV Pro AV over IP 的視音頻切換、分配及控制系統入選大樓視音頻技術升級改造項目，旨在提升系統的可靠性，并提供面向未來的可擴展性。從對原有 AV 機柜的分階段升級改造，控制系統編程，到系統調試，整體進程非常順利。每個階段都能在一周甚至更短的時間內完成任務，以最大化降低對校內教學活動的影響。

    升級后的系統保持與原來相同操作控制體驗，使得已習慣原系統操作的用戶無需額外花時間學習和適應新系統。學生及教職工對此贊不絕口。這也讓 Jay Bunthoff 認定了他們的選擇 - NAV Pro AVoIP 是無比正確的，并已開始醞釀接下來的系統擴展計劃。
