華光昱能知識與您分享：談?wù)劰饫w跳線的選購要點

    光纖跳線的光纖主要有OM1，OM2，OM3，OM4多模和OS2單模這幾種類型，光纖跳線的接頭類型同樣也包括SC，ST，F(xiàn)C，LC，MTRJ和E2000等。這些在實際應用的時候都沒有固定的選擇，需要根據自己工程項目設備的實際接口情況來挑選。如何為您的網絡選擇合適的光纖跳線？只需遵循以下幾個步驟：

    一、光纖連接器類型

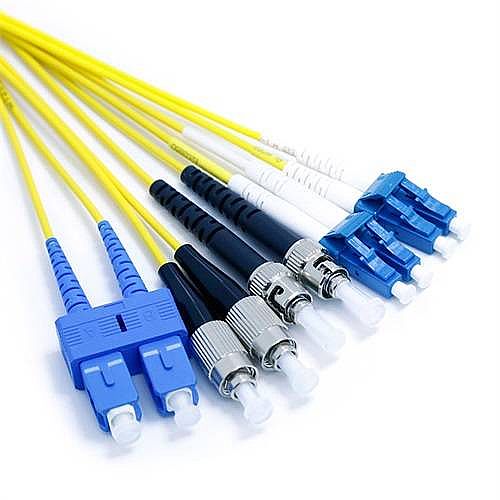

    不同的接頭用于不同的設備，常用有MPO，SC，F(xiàn)C，LC，ST接口的光纖跳線。

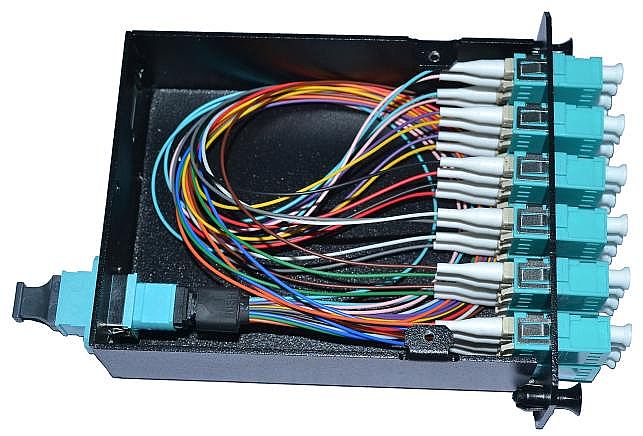

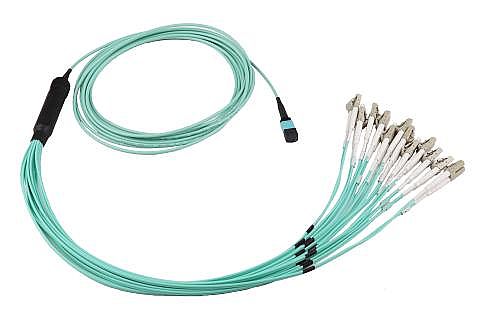

    1. MPO型光纖跳線：用于40G，100G光模塊的連接和高密度數據中心；

    2.LC型光纖跳線：用于SFP光模塊的連接，它采用模塊化插孔，一般路由器上采用這種跳線；

    3.SC型光纖跳線：連接GBIC光模塊，它的外殼呈矩形，緊固方式是采用插拔鎖閂式，無需旋轉，一般在路由器交換機上用的較多；

    4.FC型光纖跳線：外部加強方式采用金屬套，緊固方式為螺絲扣，一般配線架上用的較多；

    ST型光纖跳線：外殼呈圓形，緊固方式為螺絲扣，一般配線架上用的較多。

    二、光纖類型

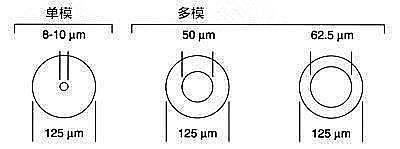

    單模光纖跳線采用9 / 125um光纖，多模光纖跳線采用50 / 125um或62.5 / 125um光纖。單模光纖跳線主要用于長距離數據傳輸，多模光纖跳線主要用于短距離傳輸。一般的單模光纖跳線的護套為黃色，而多模光纖跳線分為OM2(橘色），OM3（水藍色），OM4（紫紅色）OM5（蘋果綠）。

    三、連接器研磨方式

    不同研磨方式?jīng)Q定了光纖傳輸質量，PC/UPC顏色為藍色，APC顏色為綠色。

    PC (Physical Contact)，物理接觸。PC是微球面研磨拋光，插芯表面研磨成輕微球面，光纖纖芯位于彎曲最高點，這樣可有效減少光纖組件之間的空氣隙，使兩個光纖端面達到物理接觸。

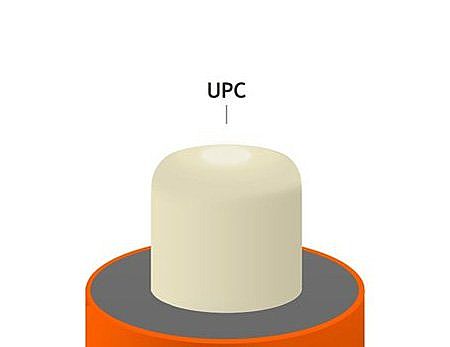

    UPC (Ultra Physical Contact)，超物理端面。UPC連接器端面并不是完全平的，有一個輕微的弧度以達到更精準的對接。UPC是在PC的基礎上更加優化了端面拋光和表面光潔度，端面看起來更加呈圓頂狀。

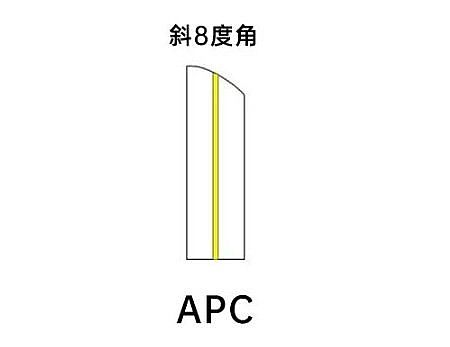

    APC (Angled Physical Contact)，斜面物理接觸，光纖端面通常研磨成8°斜面。8°角斜面讓光纖端面更緊密，并且將光通過其斜面角度反射到包層而不是直接返回到光源處， 提供了更好的連接性能。

    PC，UPC和APC連接器典型的插入損耗小于0.3dB，UPC/PC由于空氣間隙更小，更容易實現低插入損耗。PC回波損耗-45dB，UPC回波損耗一般是在-50dB（甚至更高），APC工業標準的回波損耗為-60dB。

    四、光纖跳線防護套材質

    通常光纖跳線有PVC和LSZH材質。

    PVC（Polyvinyl chloride）聚氯乙烯材料易燃且會產生有毒氣體，不宜在室內應用，價格低廉。

    LSZH（Low Smoke Zero Halogen）低煙無鹵材料，環保和阻燃性能較好，但是價格比較貴。

    防彈衣材質用料的凱夫拉(KEVLAR)也常用來作為光纖的保護膜。 凱夫拉有很好的柔韌性，而且具有永久的耐熱阻燃性，能很好地保護光纖不受損害，但價格比較貴。

    大家在挑選光纖跳線時，除了需要考慮實際使用的長度，還需要考慮材質的可靠性，更要注重光纖的傳輸速率和損耗大小等。在光纖跳線使用過程中，要注意保護好插芯端面，防止碰傷。拆卸后記得及時帶上防塵帽。激光信號在傳輸時不能直視光纖端面。
