銅價大漲50%，該如何合理節省線纜成本？

    歐洲局勢緊張，大宗商品價格收到影響。近期銅價大幅上漲，從5萬/噸已漲至7.5萬/噸，創15年新高!未來可能將突破8萬/噸，原材料的上漲固然給整個制造業帶來非常大的成本壓力。

    無氧銅是制作音視頻線纜的主要原材料，特別是揚聲器線纜，使用的銅絲量遠多于麥克風線纜、音頻安裝線纜和網線等。在體育場館、劇場劇院、主題樂園等大型場館中，揚聲器線纜在布線中是使用最多線纜之一。功放與揚聲器之間的距離往往要幾十米，上百米甚至上千米，揚聲器線纜的成本非常大，所以如何合適合理的選擇揚聲器線纜規格非常重要，不考慮傳輸距離一味使用大截面的揚聲器線纜會造成巨大的浪費，當然截面積太小也不合適，會造成衰減過大。

    我們常遇到工程師來詢問，不同傳輸距離，如何選擇規格合適的揚聲器線纜呢？以及許多小伙伴們感興趣的揚聲器的傳輸距離計算公式，我們將逐一解答。本期內容實用豐富，建議收藏閱讀！

    音箱是整個音響系統的終端，其作用是把音頻電能轉換成相應的聲能，并把它輻射到空間去。是否有失真?高頻低頻效果等，這些需要考慮多方面的因素。

    在短距離傳輸?shù)膱?chǎng)合，線纜上的功率損耗非常小，功放輸出多少功率都到了音箱，感覺上音箱發出的聲音有非常大的震撼力，并且使用截面積略大的線纜，聲音效果好的同時也不會浪費太多費用。但是在長距離傳輸?shù)膱?chǎng)合，線纜上的功率損耗隨著長度越長，損耗越多，音箱發出的聲音出現各種問題，比如高頻模糊不清晰，低頻沉悶沒有震撼力，當傳輸距離長到一定程度，功放輸出的功率，推不動音箱，也就是音箱發出的聲音不能聽了，不僅如此，線纜上的損耗還會引起線纜升溫，線纜加速老化壽命減短，所以長距離傳輸必須要控制好線纜上的功率損耗， 控制線纜損耗最重要的是減小電阻，音視頻線纜我們知道要使用好的導體材料，國內外專業的音視頻線纜廠商使用的導體材料是無氧銅，無氧銅本身的電阻率非常低，有非常好的導電性能和物理性能。千萬不可以為了節省成本使用劣質的銅材甚至是銅包鋁作為導體材料，有人說揚聲器線纜每米只有千分之幾的歐姆，使用銅材差一點，一千米電阻只大了幾個歐姆沒問題，但是金耳朵會聽出其中的差別。有了好的導體材料，根據使用長度，可以選擇合適的截面積。

    電阻計算公式：

P：電阻率，L：線纜長度，S：導體截面積

    導體截面積的計算公式：

S:導體截面積mm² ，π：圓周率，D:單根銅絲直徑mm，N：導體根數

    揚聲器線纜使用長度計算公式：

L：揚聲器線纜使用長度

    α：揚聲器線纜上允許的衰減，單位dB

    R0：揚聲器阻抗

    RL：揚聲器線纜環阻

    這是我們多次介紹過的揚聲器線纜傳輸距離表和公式，根據揚聲器阻抗，以及線纜上允許的衰減，就可以算出揚聲器線纜使用長度，詳細介紹請見【干貨】如何精確計算揚聲器線纜的傳輸距離？ (?點擊鏈接跳轉此文章)，在實際使用過程中，經常有工程師來問，項目上功放和音箱之間的距離已經確定，問題是用幾平方的線合適呢?根據大家反饋的問題，我們制作了傳輸距離對應功率衰減表，這個表是按照定阻8歐姆的音箱為標準，如果您使用的是定阻4歐姆的音箱，相同傳輸距離，相同規格的線纜，功率衰減大約大1倍。

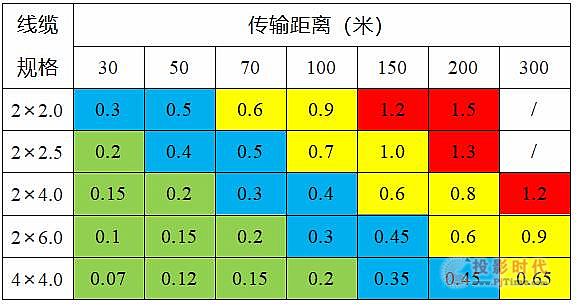

    揚聲器線纜傳輸距離對應功率衰減值（dB）

▲ 表一

▲ 表二

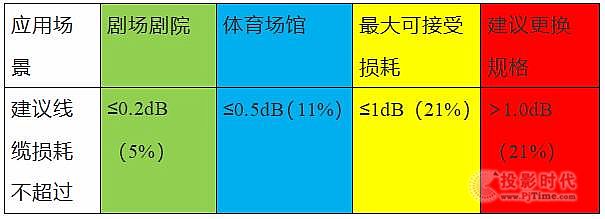

    表上用4種顏色表示，綠色≤0.2dB，藍色≤0.5dB，黃色≤1dB，紅色>1dB超過1dB建議使用截面積更大的揚聲器線纜。比如體育場館100米的傳輸距離，2×2.0到2×6.0線纜損耗都在1dB以?xún)?nèi)，從性?xún)r(jià)比角度考慮，我們建議2×4比較合適。

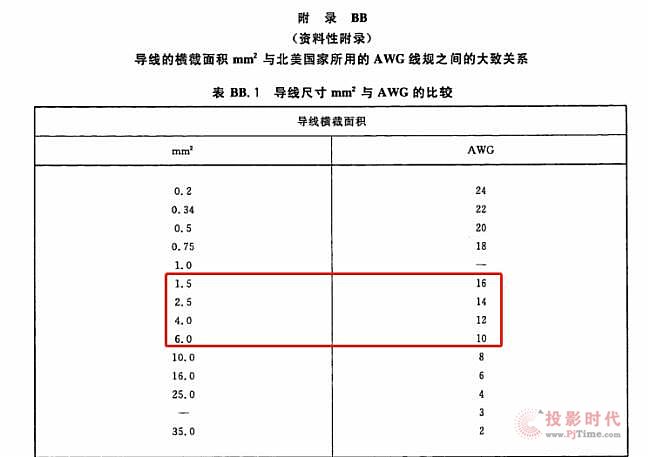

    導體規格除了我們一直使用2.5mm2，4mm2之外，還有AWG標準，他們是否可以互相對應?在音視頻行業內，描述導體截面積的時候，一般國外線纜廠商用的是AWG標準，AWG(American Wire Guage)是UL758的規范里專門對導體規格標準的詳述，它把導體分為單銅(單根銅導體)和絞銅(多根銅導體絞合成的銅導體)，單銅根據直徑大小劃分規格，絞銅根據截面積大小劃分規格。國內線纜廠商使用國標就是平方毫米mm2。它是國家標準規定的一個標稱值，大家在溝通的時候常常會省略單位，約定俗成叫幾平方。在國標GB 13140.1-2008附錄里，揚聲器線纜截面積AWG和平方毫米的大致對應關系用紅框圈出。

    由于AWG是一個范圍值，它有上公差和下公差，使用AWG標準的線纜，注意它的導體規格可能是下公差，在短距離內電阻和標準電阻差距不大，遠距離的情況下兩者差距就很大了，當然也有的線纜使用上公差，電阻比較小但是成本要高，例如對照表中的2×2.5mm2和14AWG，不可以簡單的理解使用這兩種規格的揚聲器線纜，它們的電阻是一模一樣的，還需要比對二者的實際電阻值，電阻值越小越好，相應的成本也會稍高。

    綜上所述選擇長距離傳輸?shù)膿P(yáng)聲器線纜，首先要選擇好的無氧銅銅絲作為導體材料，盡量減小電阻，其次是使用正確的經驗公式，在允許的線纜損耗范圍內，選擇合適的導體截面積，最后是AWG和mm2的對應關系，要仔細辨別兩者的電阻差別，不要誤以為它們可以簡單的互換。

    大家如果有其他的揚聲器線纜傳輸計算的經驗公式，歡迎與我們交流，一同為音頻系統合理、高性?xún)r(jià)比的連接而努力。
