Lumens經典 | NDI應用-環景多視角錄影系統 夢想動畫-臺北流行音樂中心應用案例

    夢想動畫是一個以藝術創作者為核心的基地，整合了導演、動畫師、設計師與研發人才，主要服務項目包含角色動畫、影像特效、動態設計、廣告與電影、虛擬內容產制、影視相關技術開發等。創立于2012年團隊成員近200人的三夢想動畫，除持續耕耘的動畫本業外，在影像創作技術的研發上亦有所見長，包括體感娛樂、4D影像開發、實時動畫制作、 LED 虛擬攝影技術等，并于 2020 年在高雄成立了世界首座 MR 沉浸劇院。

    從星宇航空到五月天，夢想動畫獲得了臺北電影獎最佳視覺效果獎、入圍金馬獎最佳視覺效果獎等榮譽，是近幾年備受關注的臺灣動畫制作公司�！肝覀兿嘈磐该髋c平等的價值，并且持續為這世界帶來好作品」。夢想動畫以務實的態度、浪漫的情懷延展著成年人的童年夢想，讓我們期待他們更多的好作品。

用戶需求

    臺北流行音樂中心需要實現如同電影《黑客帝國Matrix》經典鏡頭子彈時間(Bullet Time)畫面。傳統子彈時間的做法，需在場地上架設大型的裝置，安裝復雜，最重要的是限制了拍攝的視角及表演者的走位。夢想動畫的環形多視角錄影系統，則是透過多重動態影像的串流整合，實現真正的環形影片！

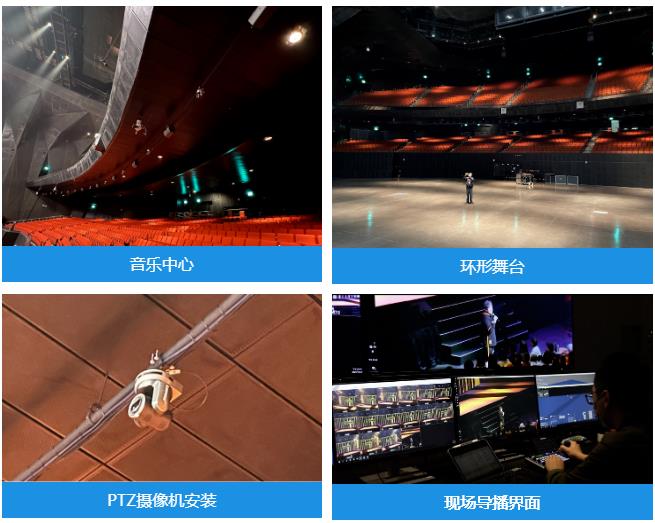

現場實景

方案特色

    針對以上需求，夢想動畫結合Lumens NDI產品，為臺北流行音樂中心設計了一套環形多視角錄影系統，實現了隨切隨看的動態子彈時間拍攝方案以及多視角錄播觀看應用，讓觀眾通過行動裝置自由地切換不同視角或是從不同角度觀看演員或表演者，看到更多不同自己想看到的細節，猶如身臨其境，具體特色如下：

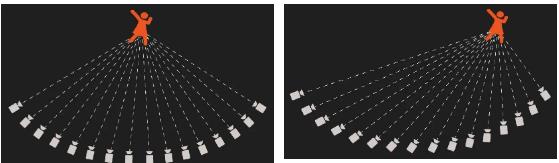

01 環形攝像機陣列

    可以同時錄制16路不同視角影像，解決觀看視線死角問題

    02 NDI傳輸技術

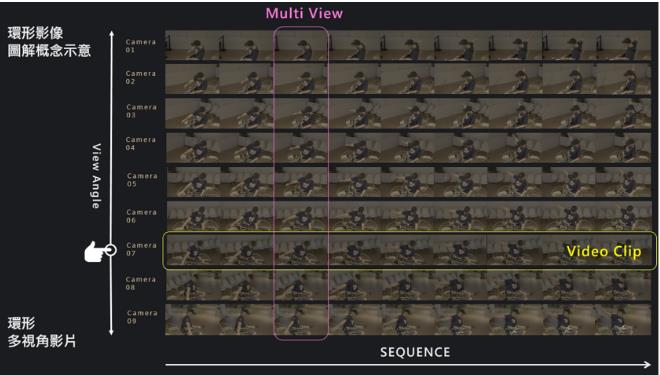

    利用NDI技術，讓16路畫面以同步的狀態匯成一個環形的攝影，簡化帶寬及接線問題

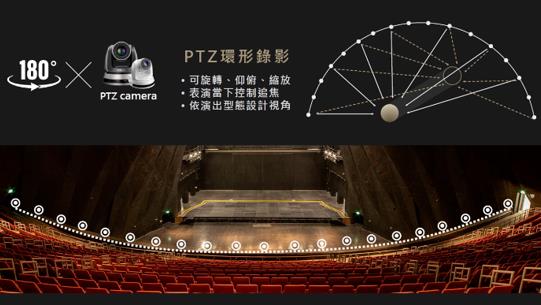

    03 NDI PTZ攝像機

    Lumens VC-H717KN像機，鏡頭可以任意旋轉以及焦距的縮放，能聚焦到舞臺上的任何位置，且PTZ攝影機拍攝范圍相較于固定機位的傳統攝影機大大提升了拍攝的彈性、便利性

    04 環形多視角錄影系統

    Lumens VS-KB30（鍵盤控制器）可同時控制16臺攝像機去做追焦、聚焦或光圈等等的設定，也能通過VS-KB30去調整任意一臺PTZ攝像機的參數

    05 高靈活高擴展性IP化架構

    Lumens VC-H717KN采用IP化架構，支持PoE，將影像透過NDI傳輸技術傳送至環形多視角錄影系統，不受距離限制。安裝簡單、擴展容易，同時大幅降低安裝和未來的擴展成本

    06 AI補格技術

    AI補格技術，可以完成每臺攝像機間的補格，讓整個串流更為順暢（夢想動畫技術）

    07 多視角錄播

    多視角錄播技術，用戶手機端可多視角切換（夢想動畫技術）

    使用體驗

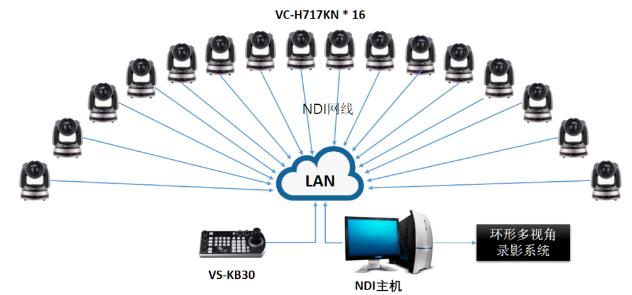

    我們?cè)诒绷鞯挠^眾席二樓安裝了16臺攝影機，透過NDI的影音傳輸技術讓這16個影像以同步的狀態，送入環形多視角錄影系統，處理成一個環形的攝影，解決一些視線死角的問題。我們使用的是Lumens公司研制的NDI PTZ攝像機，經由我們研發的環形多視角錄影系統做到舞臺上的聚焦、變焦、光圈控制等攝像機群控。該方案實現了以下技術與服務的革命：

    技術創新：解決表演視線死角問題

    體驗升級：觀影體驗與娛樂性升級

    服務加值：環形視角演出錄制服務

——夢想動畫 項目經理 Jelly

    Lumens公司研制的NDI PTZ相機VC-H717KN ，IP架構化下支持PoE，使用一條網絡線就可以帶電、帶影像、帶控制，且透過一條網絡線就可以安裝，十分方便我們工作。我們將攝像機架設在離舞臺30公尺的看臺區上面，攝像機有30倍變焦，讓我們可以清楚地捕捉到舞臺上舞者的表演。且該款相機又是4K超高清，在低照度的環境下它的表現也非常不錯。我們透過NDI的影像傳輸技術，整合到環形多視角錄影系統中，Lumens公司提供了很多幫助讓我們順利完成多次的拍攝。

    夢想動畫 系統整合工程師 Ted

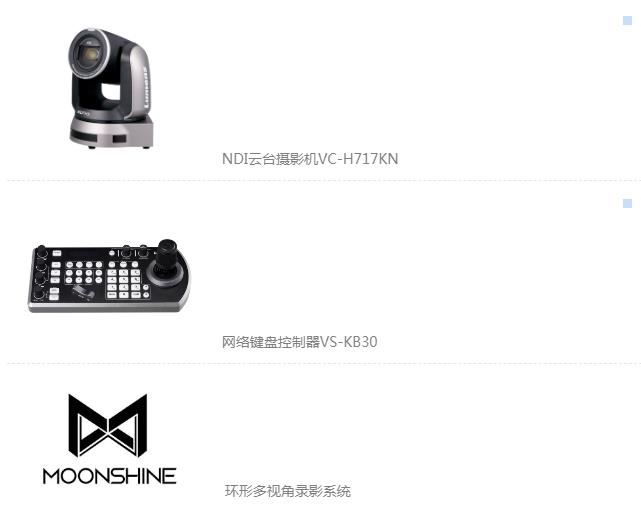

    核心產品配置
