Extron 演示切換及 NAV Pro AVoIP 系統成功為 UWE 執法訓練課程構建協作學習環境

    西英格蘭大學 (UWE) 位于英格蘭的布里斯托市。為支持 Frenchay 校區執法訓練課程的擴展計劃，UWE 新增多間基于 TEAL 教學模式的智慧教室和模擬審訊室。

    CHALLENGES 項目挑戰

    本次項目包含兩間 60 人的協作教室，1 間同規模的常規教室，6 間模擬審訊室和法醫培訓室等一系列案情模擬空間。這些空間分布在三個樓層，部分空間在建筑結構上極具挑戰。因樓層之間布線空間限制，導致電源和數據連接異常復雜。AV 系統在符合校方嚴格性能標準的同時，還需保留 TEAL (技術帶動主動學習) 教學模式本身的經濟性。系統的控制需直觀便捷，且支持遠程訪問。與此同時，其安裝還應支持所有房間之間的雙向通信。

    SOLUTION 解決方案

    項目設計團隊將目標鎖定  Extron 信號處理、分配及控制產品。

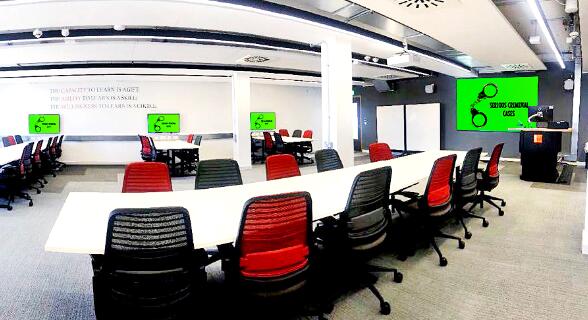

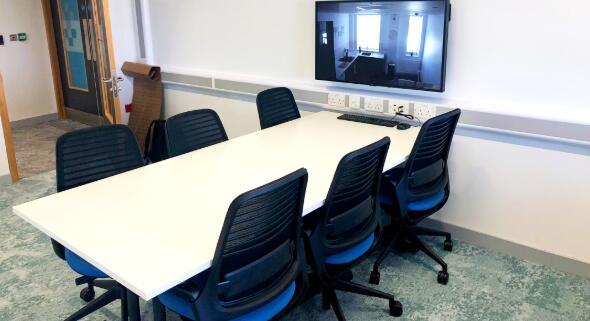

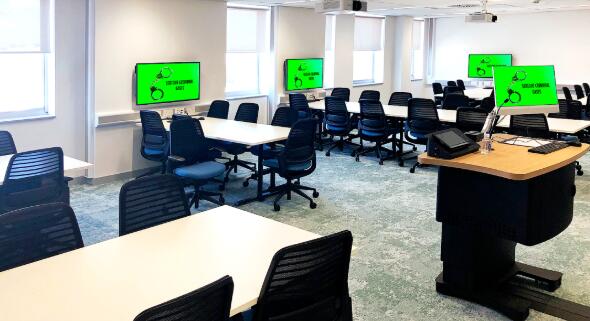

    所有教室各配備 2 臺投影機，前墻安裝白板屏幕。協作教室的 6 人小組各配備 1 臺 43"顯示器。其通過地插盒連接，并默認顯示與主投影系統相同的內容。協作互動期間，學生可自行在其組內信號源之間進行切換。

    演示切換器助力主動學習環境

    在 UWE 的協作學習空間，投影系統的演示信號由 Extron IN1608 xi 圖像解析度轉換演示切換器提供。在學生選擇不同信號源之前，組內顯示器默認顯示與主顯示器相同的內容。

    NAV Pro AVoIP 實現教室間的輕松協作

    NAV Pro AVoIP 編碼器和解碼器為使用智慧教室的投影系統遠程觀摩審訊現場活動提供了極大的便利。審訊室的現場畫面可通過 NAV® Pro AVoIP 系統與其它教室實時共享。

    TLP 觸摸屏提供直觀的系統控制

    講臺的 Extron 10" TouchLink® Pro 觸摸屏用于教室 AV 系統控制。其與 IN1608 xi 內置的強大的控制處理器協同工作。教師通過單個界面，即可控制所有的 AV 信號路由。

    “得益于 Extron TouchLink Pro 和 eBUS 的創新解決方案，我們?cè)趨f(xié)作教室構建了這一可共享的空間，包含2 個 GUI 界面，12 個按鍵面板及帶控制處理器的 IN1608 xi�！�

    Nicola Cutting商務總監集成商

    18 個學習小組均可為鍵盤、鼠標和移動設備提供 AV 連接，并可通過帶 10 個按鍵的 eBUS® 按鍵面板 EBP 110 MK 為同學們提供信號源切換及本地顯示器控制。CEC 指令通過 HDMI 被觸發，以實現對顯示器的控制，令教師可通過觸摸屏界面接管對各小組顯示器的控制操作。

    音頻產品保障卓越音效

    音頻混音方面，所有教室均選用 Extron Pro DSP 處理器，其搭載的出色的功能特性可保障房間內以及房間之間清晰的語音通信。

    對于采用開放式吊頂和具有支柱結構的房間，集成商為其配備天花板安裝型 PTZ 攝像機，麥克風陣列和全音域揚聲器。

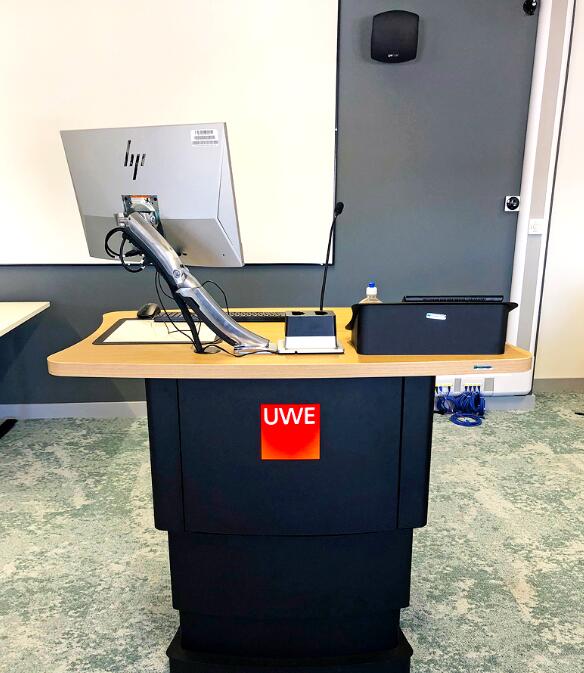

    講臺底部鋪設的滑動軌道，使其可靈活向智慧教室中間滑動。這樣的房間布局便于教師對各學生小組的活動進行現場督導，必要時可輕松接管 AV 系統。

    RESULTS 成果反饋

    “

    我們 HAS PCDA 項目的 AV 系統部署是一個極具代表性的案例，它證明了當 AV 設計師與建筑師、電氣工程師和承包商相互協作時，可以收獲怎樣的成果。過程也許艱辛，但成效卻是顯而易見的。

    James Gray

    設計經理UWE

    能夠在一個月之內完成系統的安裝和調試，集成商將很大一部分歸功于 Extron 產品搭載的諸多便于集成的功能和技術。UWE 的同學們認為在使用 Extron IN1608 xi 無縫切換器進行小組協作的同時，還可通過 NAV Pro AVoIP 遠程觀摩審訊室及法醫室的演習畫面，并跨越空間，與模擬現場人員交流互動，這幫助他們獲得了更為全面的學習體驗。全新教學空間和 AV 系統專為配合學校的 TEAL 教學模式而設計，可幫助同學們?nèi)�方位掌握�(qǐng)?zhí)法技能和技巧。從這里畢業的學生，能夠駕輕就熟地將校內所學應該用于在英格蘭西部社區的各項工作中。
