Extron NAV 與 XTP 系統優勢互補，助力俄氣石油科技中心提高產能和效率

    我們最初選用 Extron NAV 和 XTP 系統主要基于其豐富的功 能、靈活性及可靠性，特別是 它能夠完全滿足我們提出的特 殊應用需求。

    Mikhail Anoshin 項目負責人

    Jet Infosystems

項目挑戰

    位于圣彼得堡的俄羅斯天然氣工業石油公司 (簡稱：俄氣石油) 被稱為是著眼未來的行業領導者。為了增強其 24 個區域的溝通協作，進而提升產能和效率這一目標，新建的科技中心 (GSTC) 計劃引入頂尖的視音頻系統，用以加強其 1,100 名科學家、研究員和工作人員之間的溝通交流與協作，使其更快做出決策并傳達給各區域。在滿足定制化功能需求的基礎上，系統方案還需支持多點位互換，從整體上優化辦公效率。整個系統涵蓋分布在 14,410 平方英尺內的所有多功能辦公及會議區。一系列來自計算機和 AV 信號源的信號內容需被傳輸至投影機、拼接墻顯示系統以及獨立的交互式觸摸屏。俄氣石油聘請 Jet Infosystems 來負責系統的設計與集成。他們部署了一套基于 Extron NAV®Pro AV over IP 和 XTP Systems® 的具有完整配置的矩陣切換解決方案。

解決方案

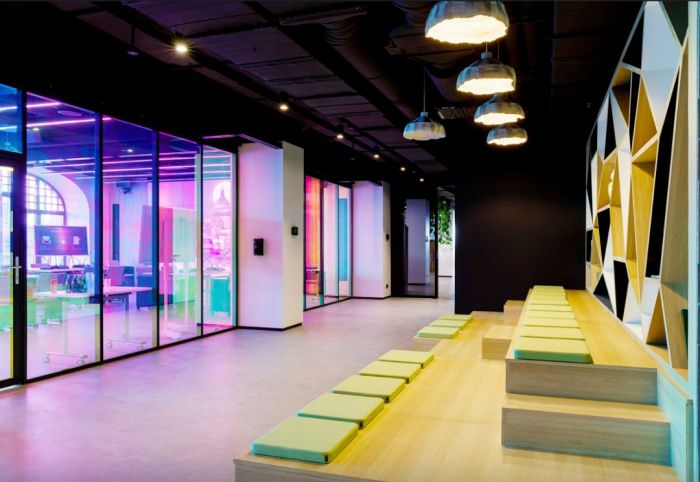

    GSTC 為團隊提供不同規格大小的會議室，分別可容納 10 到 100 人不等。即使所有房間都在同一時間使用，視音頻系統依然能夠支持所有房間內輕松、便捷的內容切換及演示

    GSTC 為各項目團隊提供標準化的辦公區域，及靈活、開放式的會議空間，規模從 10 人到 100 人不等， 還有一間 150 人的培訓及報告廳， 可用于舉辦論壇及研討會，為更多觀眾提供演講。系統包括 Extron XTP® 和NAV 兩大核心組成部分。

    XTP II 增進團隊協作

    滿配的 XTP II CrossPoint 6400 (64x64 矩陣切換器) 為本地及遠端信號源和顯示器之間提供信號切換及傳輸，滿足了整個 GSTC 對HDMI、DisplayPort 及 USB 信號的切換及傳輸需求。它還負責傳輸信號至 Extron Quantum Ultra 610 拼接墻處理器。內置的 IN4HDMI 輸入板和 OUT4DTP 輸出板使其能夠支持不同的拼接墻系統。4 張 XTP II CP 4o HD AT 4K PLUS 輸出板通過 Dante® 實現 HDMI 及音頻信號的分配。4K/60 HDMI 輸入/輸出板提供立體聲音頻。XTP CP 4K 雙絞線輸入/輸出板可將視音頻信號及電源延長至遠端設備，從而大大簡化了系統安裝。此類采用機柜安裝的設備被統一收納在中央控制室。為 XTP II CrossPoint® 矩陣切換器和其它視音頻設備之間提供信號傳輸?shù)氖?XTP® 各類發送器、接收器和圖像解析度轉換接收器，其傳輸距離可達 100 m。以上設備中也包含墻面板和地插盒發送器。墻面板可安裝在天花板或家具內，以及投影機和顯示器后方。地插盒發送器可實現培訓空間內視音頻信號源與便攜式講臺的系統連接。

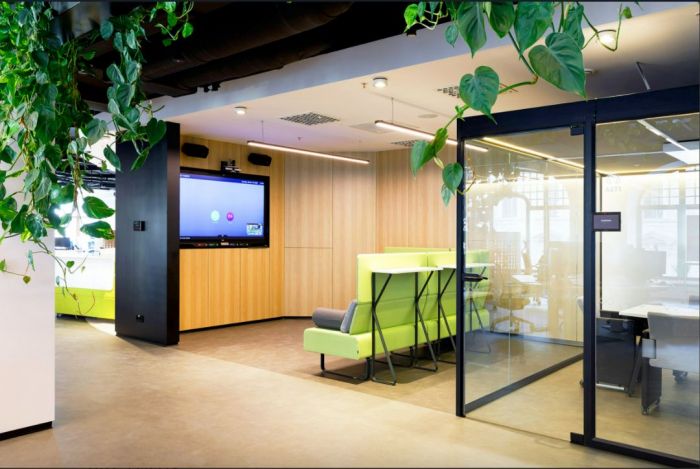

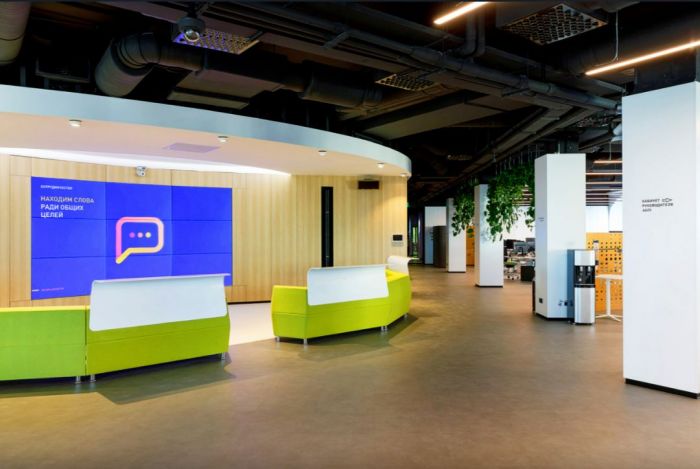

    大型會議空間內的投影系統及拼接墻可確保無論是坐著還是站著的與會者均能夠獲得清晰的畫面演示。用戶可使用顯示器周圍的一臺或多臺 10" 墻面安裝型 TouchLink Pro 觸摸屏來選擇信號源內容

    NAV 實現終極內容共享及控制

    通過與 XTP 系統的集成，Extron NAV Pro AVoIP 系統讓員工只需將自帶筆記本電腦或移動式工作站上的交互式顯示器與就近的任一地插盒發送器連接，即可輕松實現內容共享。它也為系統的移動控制提供了極大的便利，GSTC 的系統操作員即使不在控制間也能夠快速添加或重新分配信號源和顯示器。例如，操作人員可在更大的空間內使用其平板電腦或其它授權的移動設備來分配及組建額外的工作站點。NAVigator 系統管理器可為網內所有的 NAV 端點提供便捷的操作與監控。

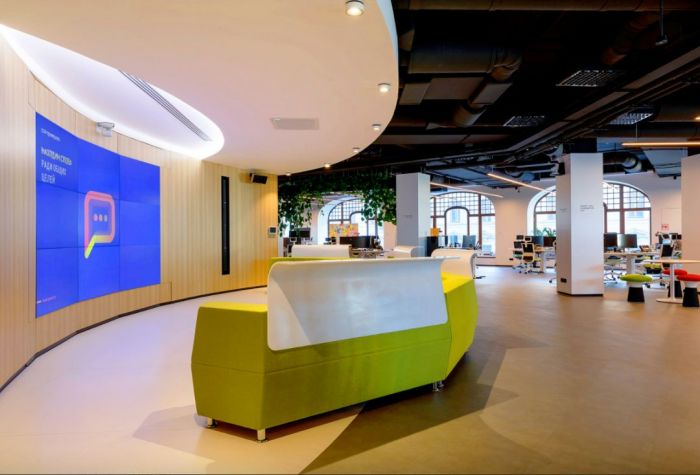

    報告廳使用與其它會議室相同配置的 XTP II CrossPoint 6400 矩陣切換器。這一靈活的空間可供 150 人進行培訓或項目研討等各類大規模演示活動

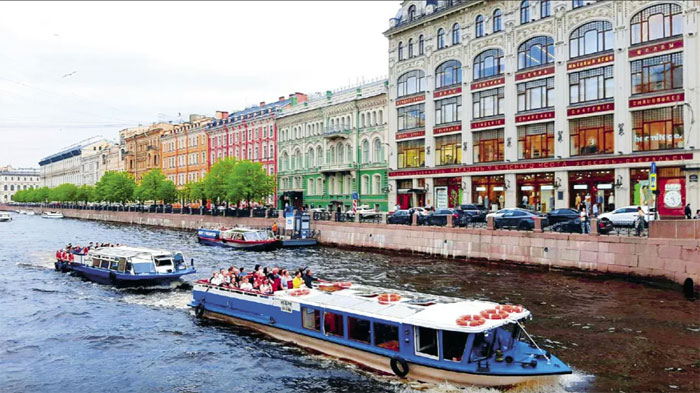

    圖為沿河拍攝的 Gazprom Neft 大樓。為實現視音頻信號在 GSTC 多個開放式辦公及會議區域的路由，NAV Pro AV over IP 系統與部署在大樓中央控制室的XTP II CrossPoint 6400 矩陣切換器完美集成

    NAV E 101 編碼器通過 GSTC 網絡以極低的比特率流傳輸具有超低延遲、視覺無損的視音頻內容。NAV SD 101 解碼器可將視頻內容解析度轉換為與顯示器相匹配的分辨率，其最高可支持 4K/60 @ 4:4:4 的視頻分辨率，確保視覺無損的圖像效果。通過與 Extron USB Extender Plus 發送器和接收器集成，還可控制與觸摸屏相關聯的計算機。該設計可實現對發送至視頻會議系統的演示文稿的交互式控制。此外，它還支持從 USB 媒體設備直接下載內容至顯示器，及優化論壇會議的分屏顯示功能。每個房間入口處均配備有 Extron TouchLink Scheduling 觸摸屏 - TLS 725M。通過將其與公司日程管理服務器相集成，可讓員工利用此觸摸屏來查看房間使用情況并快速預定房間。觸摸屏的顏色可根據房間裝飾的主色調來選擇搭配。NAV 與 XTP 的靈活集成，成功將 GSTC 內所有信號源和顯示器整編為一個強大的信號切換系統，所有信息流可由中央控制室集中控制。技術支持團隊可利用 Extron GlobalViewer® Enterprise 輕松控制系統，并可對系統運行狀況、故障排除及系統維護進行實時跟蹤與分析。

    成果反饋

    Extron 卓越的產品性能和集成商資深的工作經驗，使得 GSTC 項目在 12 個月內順利完工并投入運行。俄氣石油收獲了其預期的視音頻功能甚至更多。NAV 和 XTP 系統的靈活性和可靠性極大地增進了公司 24 個區域的協作，提升了工作效率。有它的幫助，管理層可更加輕松且高效地制定戰略計劃，以應對不斷發展的行業目標及外部條件制約。公司對于 GSTC 的系統部署感到非常的滿意，并為其設在諾亞布爾斯克的附屬公司的生產控制中心也選用了 Extron 產品，目前也已進入調試階段。
