DESIGN CORNER｜AV系統設計指南--采用波束跟蹤話筒的中型會議室

    系統設計模板展示如何在典型的中型會議室系統中使用 Tesira Beamtracking™ 話筒及 PoE 功放。傳統上，這類會議室是用于本地與會者演示和會討，同樣也可以通過電話（VoIP或模擬POTS）、電腦軟件或傳統的視頻終端和遠端進行遠程會議。

    會議室設計

    會議室功能范圍：

    2 個帶波束跟蹤技術的天花吊掛話筒

    集成第三方視頻會議通信

    集成語音電話系統（VoIP 和/或模擬 POTS）

    USB音頻接入，用于接入本地電腦軟視頻通信

    模擬立體聲節目音源輸入

    經第三方控制系統的系統控制，與 HD-1 撥號硬件

    用于播放語音信號（VCT、VoIP、視頻客戶端）的 LoZ 天花揚聲器

    設備清單

    用于此項目的Biamp設備清單：

    TesiraFORTÉ AVB VT4 *1

    4 路帶 AEC 的話筒/線路電平輸入；

    4 路話筒/線路電平輸出；

    集成 VoIP、POTS 和 USB 音頻

    Tesira TCM-1 *1

    AVB 波束跟蹤天花話筒

    Tesira TCM-1 EX *1

    波束跟蹤天花延長話筒

    Tesira AMP-450P*1

    4 通道 PoE+ 功放，提供 4 x 50 W 峰值功率

    Tesira HD-1 撥號器*1

    撥號硬件；

    可訪問所有 Tesira 電話功能的 12 鍵撥號面板，PoE 供電

    Desono C-IC6  *4

    無源同軸兩分頻吸頂揚聲器（擴散角為130°）針對語音再現進行了優化

    TesiraCONNECT TC-5 *1

    5端口AVB連接擴展器, 具有120W PoE +供電

    注意，需要其它非 Biamp 設備，如軟視頻客戶端、視頻會議終端及播放音源。

    系統配置

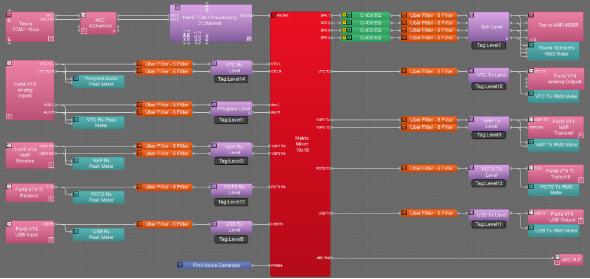

    本系統設計模板示例文件包含了所有需要的音頻 I/O、處理及控制點，可直接載入系統并開始設置房間增益結構和EQ。本文件中，已配置好支持此空間設計要求的矩陣路由。

    Tesira 3.14及以上軟件和固件版本包括一個新的Parlé Processing模塊，該模塊是正確使用ParléBeamtracking系列麥克風所必需的預配置信號處理模塊。

    附加的設計模板文件在配置中利用了此處理模塊，并選擇了在Parlé處理模塊之外進行AEC處理。

    下列 文件含有用于此會議室應用的 Tesira 示例配置文件：

    https://support.biamp.com/@api/deki/files/4532/Medium_Conference_Room_with_Beam_Tracking_Mics.zip?revision=5

    網絡詳細信息

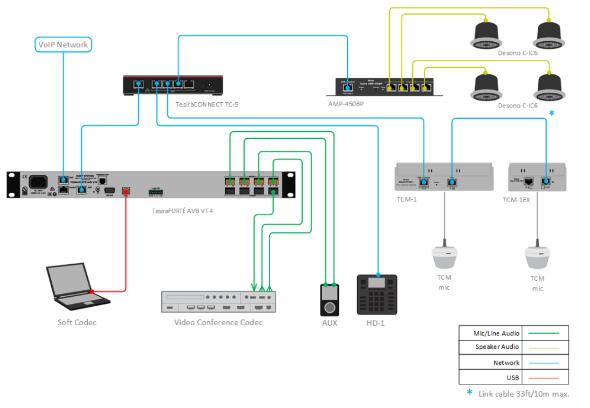

    本會議室應用利用TesiraCONNECT TC-5提供AVB音頻信號和控制信號的交換通信、PoE+供電。關于網線類型與長度，采用千兆以太網布線一般規則。

    當使用TCM-1話筒，并且通過AVB連接功放AMP-450BP，TesiraFORTÉ 的控制端口必須與 HD-1 撥號器相連接，以進行撥號和控制。實現系統功能的最簡單方法是在一個TesiraCONNECT上使用融合網絡，如上圖所示。

    如果需要，可以將靜態IP地址分配給HD-1或TesiraFORTÉ，但是請確保先更改遠程設備，然后再更改代理設備（在這種情況下為TesiraFORTÉ）。

    有關如何在更大范圍的網絡應用程序中實施的更詳細的指南，請參考我們的Tesira網絡基礎設施文章。

    話筒與揚聲器擺放

    會議室：

    毫無爭議，會議室系統中最重要的元素且唯一重要的元素是會議室本身。嘈雜回響的會議室對于會議來說通常聲音都會很糟糕。

    而設計合理、回響受控且本底噪聲較低的會議室則會讓會議聲音聽起來更好。創造一個受控聲學環境的重要性不管怎么夸大都不過分。

    重要的是在會議室系統安裝準備時盡可能地保持會議室安靜（低本地噪聲）并且盡量降低混響（低于 RT60）。

    應用得當?shù)脑�，隔音材料和聲學處理將能夠很好地改善大多數會議室的性能。

    話筒放置：

    盡管 TCM-1 波束跟蹤話筒采用最先進的技術跟蹤人聲，但在決定話筒放置的合理位置時，減少不需要的背景噪聲，不能忽視物理法則。

    良好的信噪比在音頻信號鏈各個部分都是關鍵，而對于典型話筒拾音方案而言，便是避免話筒與講話人之間距離過遠。

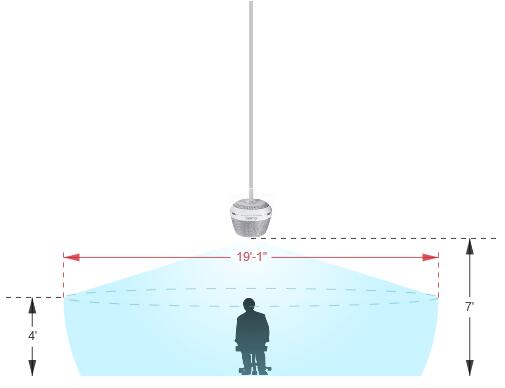

    TCM-1 Calculator 可以幫助找出合適的吊掛高度，以及適用于預期覆蓋區域的兩個吊掛話筒之間所需距離。

    以下是一些關于理想話筒放置的提示：

    與講話人的距離盡可能地短

    與天花揚聲器的距離盡可能地遠

    遠離如投影機風扇和通風口等噪聲源

    揚聲器放置：

    在會議室內放置揚聲器這一步驟與為話筒放置尋找最合適位置一樣重要。

    理想的多天花揚聲器布置可以提供均勻的聲壓級覆蓋以及穿透整個會議室的優秀語音清晰度。

    為了更好地了解在我們 AMP-450P 功放的給定功率下?lián)P聲器的選擇能夠產生多少聲壓級，我們提供了Amplifier Power Calculator 來解答。

    除此之外，還可以通過揚聲器模擬軟件來預測預期的室內 STI 值。

    此范例中，揚聲器不用于語本地擴聲，因此不必考慮反饋前增益。盡管如此，避免揚聲器之間（遠端音頻）以及與話筒之間的距離過短仍將有助于提升 AEC 性能。

    音頻設置

    根據市場上一些視頻會議編解碼的接線方式，將接收 VTC 遠端信號的線路電平輸入設計為雙通道或左右輸入。然而，實際信號可能為單一信號。本方案中建議禁用 AEC 內置 VTC。

    遵循 Gain Structure 最佳范例設置話筒和音源的輸入輸出電平。輸入輸出增益電平設為默認設置，保證文件的集成靈活性。增加了輸入輸出表，有助于在文件內部設置增益結構�？筛鶕�(jù)需求添加附加儀表，用以指出信號通路上某點的其它詳細信息。

    確保已完成恰當 VoIP 和/或 Analog Telco 設置，系統已做好撥打及接聽電話的準備。

    如需要，將 USB 與 PC 相連用于軟編解碼器集成。如果需要的話，參考 USB interface 設置文件。

    參考 AEC best practices 文檔然后用系統撥打測試電話。ERL 數值在 0dB 和 +15dB 之間最佳。

    在文件前后矩陣混音器中添加電平與靜音控制，以保證靈活性滿足設計標準與客戶或集成商品味。這些電平控制的默認最大最小值設在恰當位置，但可根據會議室空間需求適當調整。

    HD-1 硬件具有用于電平與靜音功能的觸控。重要的是，注意這些控制在 VoIP 或 telco 模塊本身上的電平與靜音參數，并且不能分配給標準電平控制。

    在所有信號通路上添加 Uber 濾波器，以便根據需要對音源進行任意音頻均衡調整。由于會議桌面話筒輸入可能需要高通濾波，建議使用 AEC 通道處理模塊的高級濾波段。也可根據需求添加或更改附加濾波或動態模塊，以便保證實現文件中期望的結果。

    可根據需要對矩陣混音器進行改動，以保證傳輸?shù)搅Ⅲw聲與分布式揚聲器區域的對應來源滿足設計應用。

    VoIP設置

    如果采用 VoIP 電話線路，必須正確配置，以便注冊內部 VoIP 電話系統。測試并/或核實 Biamp VoIP 接口可與下列  VoIP 電話系統一起使用。Biamp VoIP 接口也許還可與其它 SIP VoIP 系統一起使用，但未對此進行過測試或驗證。

    VoIP 控制/狀態模塊中 Network（網絡）和 Protocol（協議）標簽下有一些必填區域，必須填寫正確 VoIP 終端才能成功注冊：

    網絡：

    IP Address / Netmask /Gateway（IP 地址 / 網絡掩碼 / 網關）：VoIP 卡必須具有適用于所接網絡的恰當 IP 配置。

    VLAN Tagging（VLAN 標記）：如果 VoIP 端口位于“tagged”VLAN 中，則必須啟用此項并提供正確的 VLAN ID。如果 VoIP 端口位于“untagged” VLAN 中（或者沒有 VLAN），則不啟用此項。

    協議：

    SIP User Name（SIP 用戶名）：通常是 VoIP 界面將使用的分機號碼。

    Authentication User Name / Password（驗證用戶名 / 密碼）：需要用戶名和密碼，以驗證此分機。

    Proxy Vendor（代理供應商）：選擇恰當供應商將保證 VoIP 界面正確定制與 VoIP 系統的通信。

    Proxy Address（代理地址）：VoIP 代理服務器（也稱為 VoIP 服務器、呼叫管理服務器）的 IP 地址。

    上述信息多從客戶的 IT 或 VoIP 團隊處獲得。

    控制集成

    HD-1安裝：

    在此系統中的HD-1撥號面板是一個標準的以太網設備，需要802.3af Class1 PoE供電，HD-1默認的網絡配置為DHCP，如果在網絡中沒有DHCP服務器分配地址，IP地址將會變成link local地址（169.254.xxx.xxx，子網掩碼255.255.0.0）。

    HD-1在從服務器下載好配置文件之前都會在屏幕中顯示“Waiting for Configuration…”，在系統中，HD-1會有一個Device ID，該Device ID用于關聯程序中的模塊和物理硬件設備，這個需要在兩個地方設置：HD-1處理模塊和HD-1硬件。

    另外,在軟件中HD-1必須與電話卡關聯。

    控制系統集成：

    已將用于本系統設計模板的 Tesira 示例配置文件設置為支持第三方控制系統，可輕松控制 Tesira 系統。已有用于撥號、電平、靜音和話筒邏輯的控制點可以直接控制，或者根據客戶要求添加。
