3D家庭影院投影機、音箱、功放、碟機不會連？看完這篇圖文演示就全面白了

    有不少用戶收到從家庭影院購買的器材之后，表示完全不會連接。翻看說明書也覺得頭大，知識太多，然而卻很難找到要點。今天主要教大家如何連接音箱、功放、投影機和影碟機。我們先從最簡單的視頻設備連接開始！

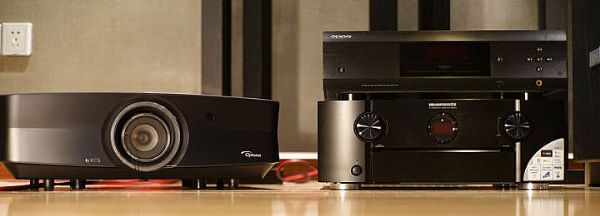

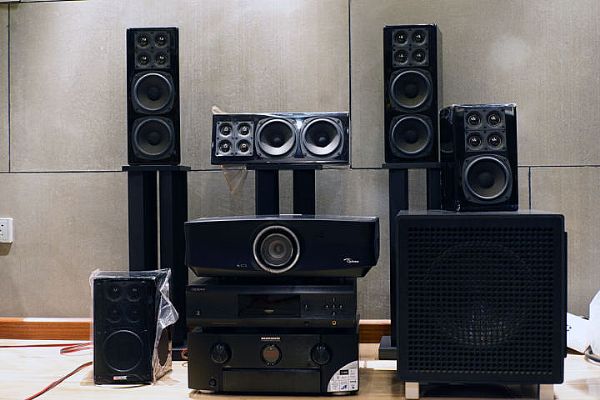

本文以標準的5.1聲道投影機家庭影院為例

視頻設備連接：影碟機、功放和投影機

    藍光影碟機是整個家庭影院聲音和畫面的源頭，而家庭影院中的AV功放便是音視頻交換中心。

家庭影院視頻設備信號走向如下：

1、藍光影碟機讀取影碟上的數字音頻和視頻，通過HDMI接口輸出。
2、家庭影院AV功放收到來自影碟機的音頻和視頻信號，視頻信號傳送給投影機。
3、接收來自家庭影院功放的視頻信號，并播出。

    所以，第一步應該是連接藍光影碟機與家庭影院AV功放：

注意上圖中的長線是AV功放到投影機用，短線才是藍光影碟機連接AV功放使用

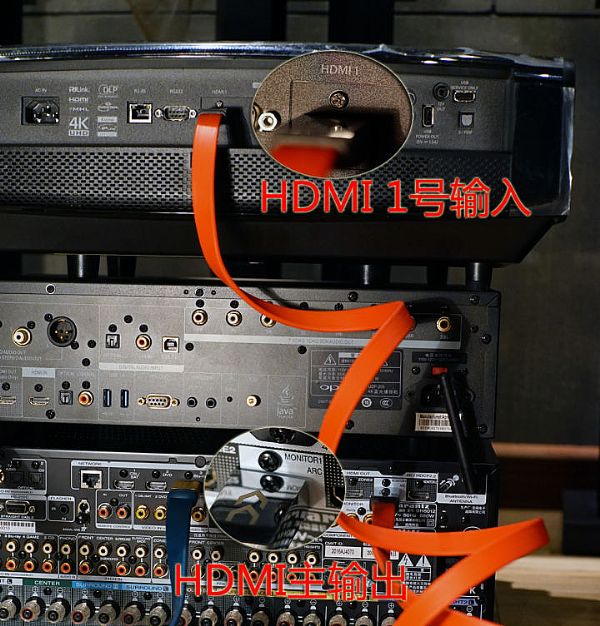

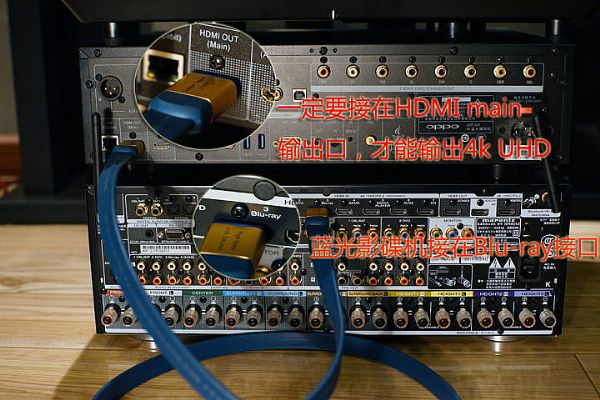

    這里注意的是藍光影碟機的HDMI輸出要連接在Main輸出（主輸出）上，因為現在的UHD影碟機都只有主輸出可以實現4K UHD的播放。

而AV功放最好是連接Blu-ray擋，這樣打開AV功放的電源，按下遙控的Blu-ray（藍光影碟機）擋按鍵，就連通了。

長HDMI線的信號走向是AV功放的HDMI輸出，到投影機的HDMI輸入端。

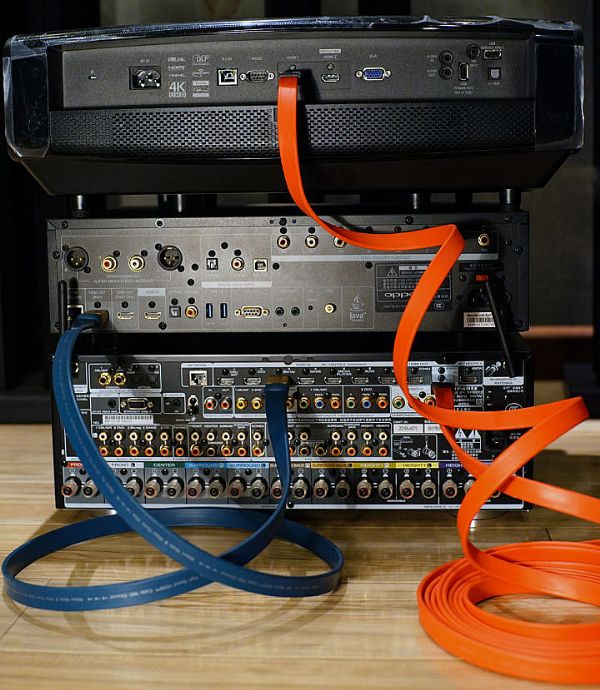

    來，給大家一個大圖看得更清楚。

家庭影院AV功放與音箱的連接

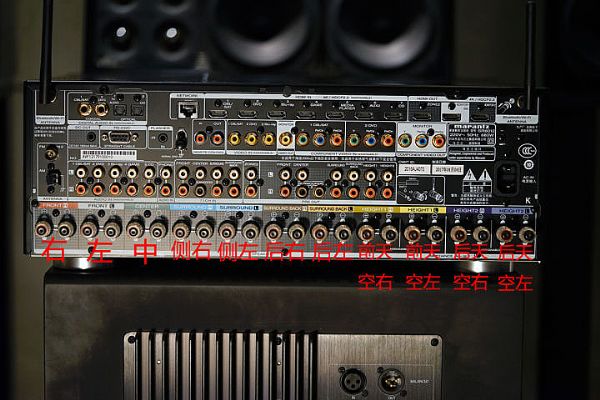

    我先為大家解讀AV功放背后的英文標識都表示的哪個聲道。

    你把你布置在房間中的聲道對應的音箱，通過音響線連接到上圖對應的聲道上，就算接線完成了。

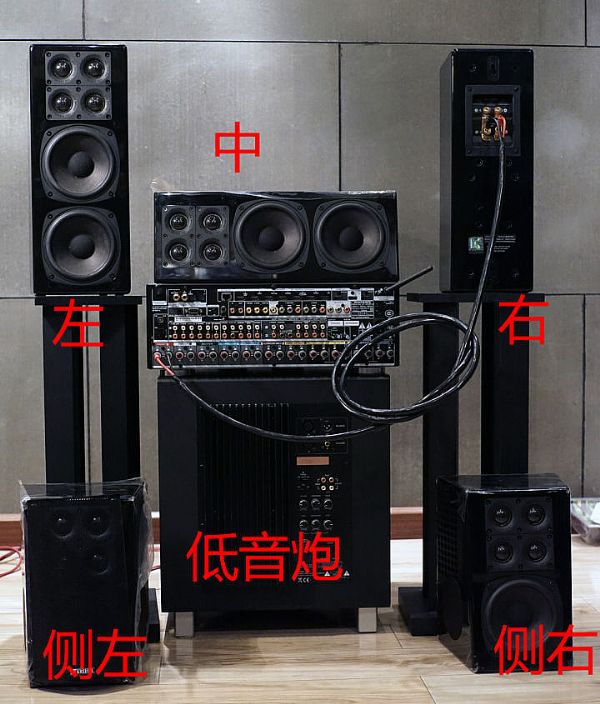

下面，我們以這套5.1聲道的右聲道如何連線，來為大家講解。

    上圖便是用一條帶有香蕉頭的成品音箱線，進行連接的示意圖。

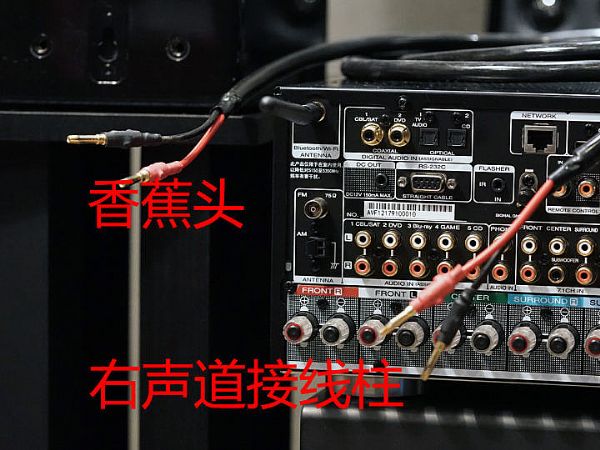

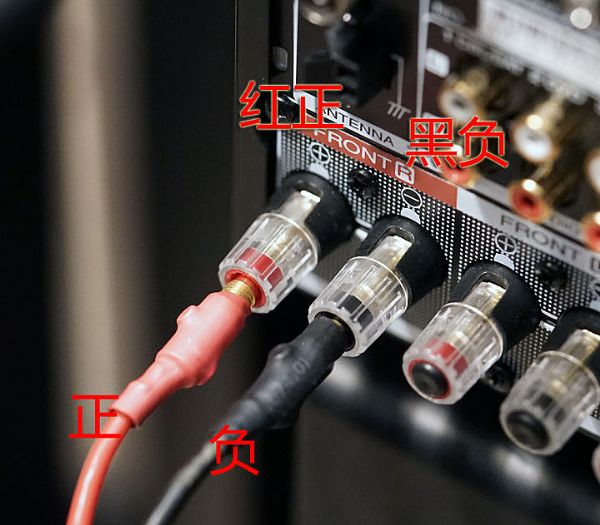

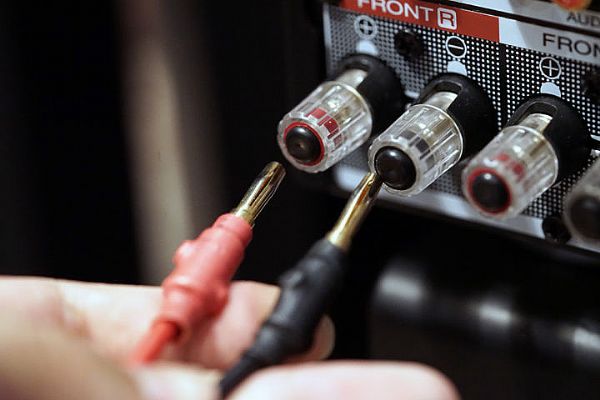

    上圖便是音箱線的香蕉頭和右聲道接線柱，實際上我們要做的，就是把喇叭線的正負極接線，插入接線柱。

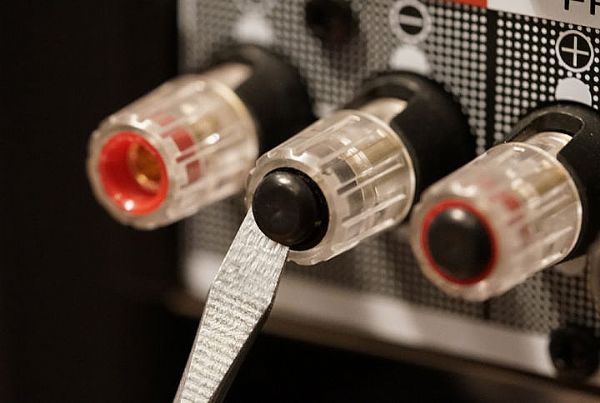

不過，家庭影院AV功放在出廠的時候，是會蓋上喇叭接線柱的防塵蓋的。

所以，先可以用小刀或其他銳器把這個蓋先鏟掉。

    這樣，就可以完美的接入了。

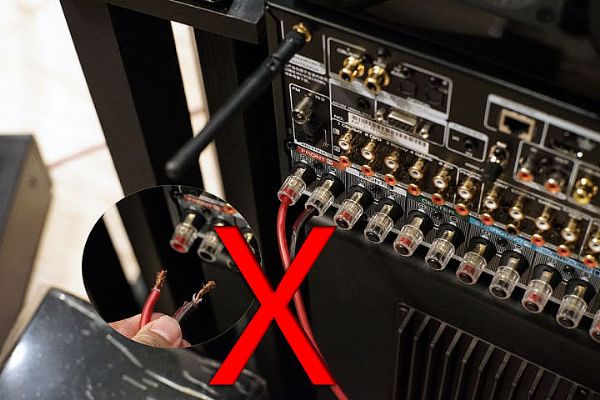

但是如果你并沒有香蕉頭，但看這里有洞，直接把裸絲接入……

    請記住，這是絕對不能干的行為——因為這樣是固定不了的，線會自己滑出來。

從功放端滑出，最多只是沒聲音。要是從音箱背后的接口滑出來，那么喇叭裸線的正負級很有可能碰在一起。這樣的結果，就是短路燒功放了。

那么，如果沒有香蕉頭，裸線應該怎么接呢？

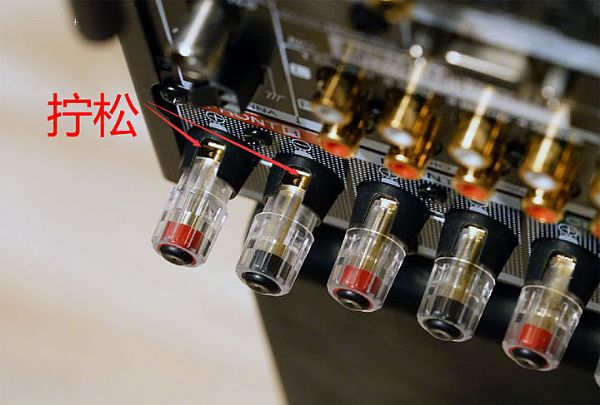

第一步，擰松接線柱

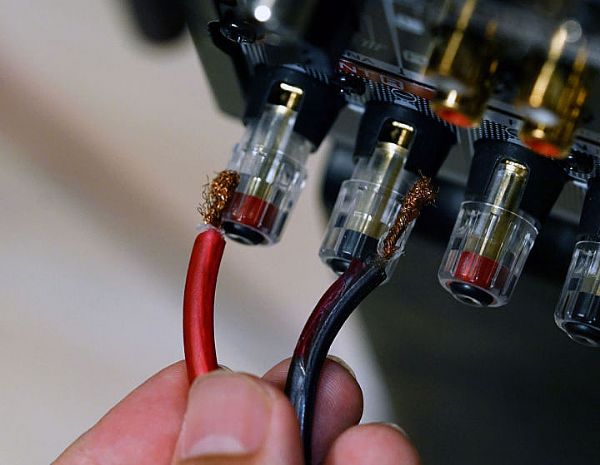

    第二步，分好正負線，并剝開線皮，搓緊裸線。

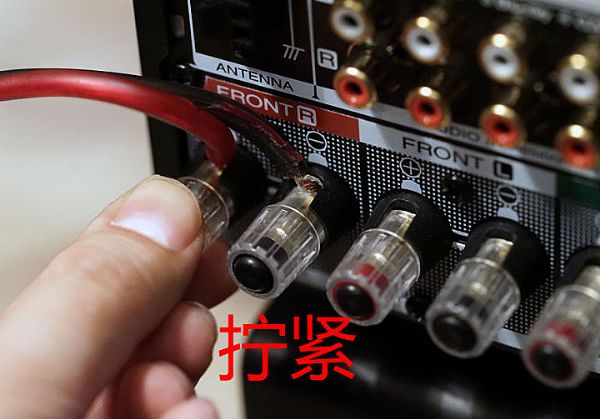

第三步，把裸線插入端子，并且擰緊固定。

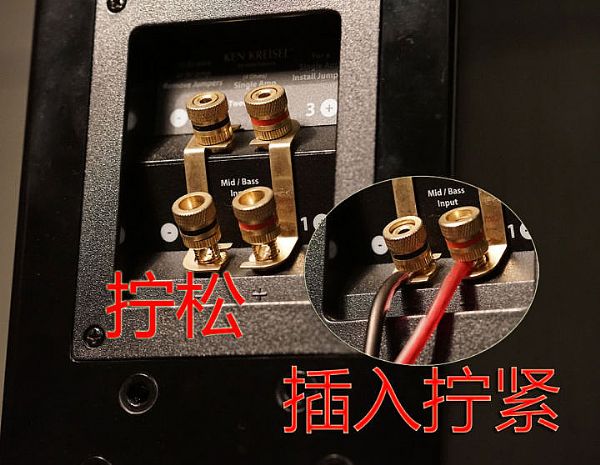

喇叭背后的接線柱，也是同樣的操作方式。

低音炮和家庭影院功放的連接

    AV功放和音箱之間，是用喇叭線進行連接，AV功放要給出電流負責驅動音箱。

而家庭影院中的低音炮都是有源低音炮，他們自帶功放。所以AV功放只需要給低音炮一個低頻信號，就可以使用了。

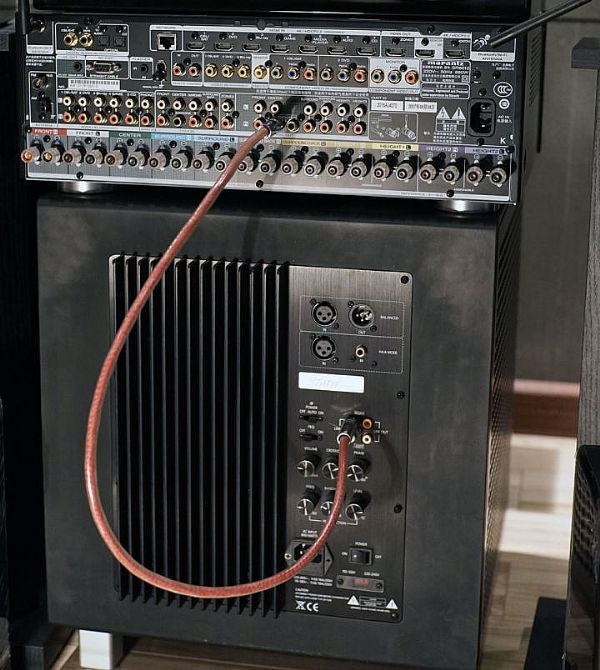

所以，低音炮和Av功放之間的連接，是采用低音炮專用信號線。

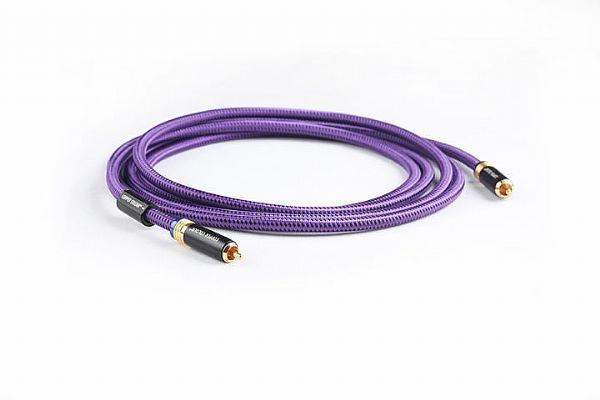

    而這種低音炮信號線，一般來講是采用RCA接頭與模擬同軸線纜。RCA接頭，就是我們常講的蓮花接頭。

    低音炮的信號輸出端，一般是在家庭影院AV功放的前級信號輸出區域。

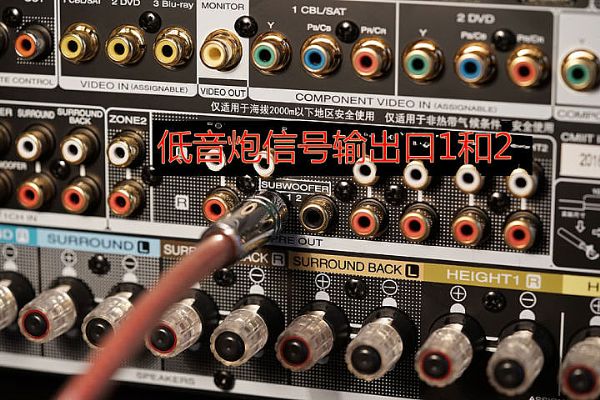

低音炮的信號輸出口大多標注為SUB、SUBWOOFER或者LEE接口�？瓷蠄D的功放為馬蘭士SR6012，它給出兩組低音炮信號輸出口，一般優先使用1接口。

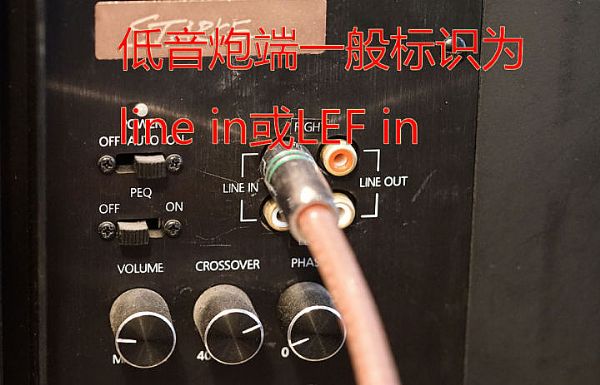

    低音炮的信號接收接口，大多在低音炮的背后。一般標注為line in或LEF in，這兩者在低頻分頻點上有可能會不同。

    優先使用Line in即可。
