科技助力影院未來——智慧影院解決方案

    中國電影市場的飛速增長有目共睹，各種資本也爭相進入影院建設領域。隨著影城數量的增加，影院管理和人力成本成為一個顯著的經濟收益考量因素。此外，國民生活水平和收入提高后，觀眾對視聽感受要求的提高也對影院建設運營提出了新的挑戰。

    大多數傳統的影院運營中，值班技術人員需要根據每日排片手動操作導入影片，檢查系統的設備狀態，通過“眼觀六路，耳聽八方”來發現日常運營中的技術故障和問題。即便第一時間發現問題，問題稍微復雜一些就只能求助于設備提供商的售后服務，時效性差，反應速度慢，甚至?xí)��?dǎo)致停映，造成影院收入損失。

    目前的影院管理系統TMS雖然對于影片內容放映管理上已經很強大，但在對于影院放映的核心音視頻系統細節管理，特別是對音頻設備仍沒有實現全智能化、網絡化的監控，對于影院放映質量的自動監控也沒有完整的集成。

    另外，我們還看到ATMOS，DTS-X，AuroMax等沉浸音格式影片的迅速普及，推動了沉浸音影廳數量的飛速增長。相比于5.1/7.1放映環境，沉浸音影廳單廳設備數量和信號通道都增加了幾倍，對于運營人員來說操作和維護復雜程度都大大提高。在可預見的未來幾年內，沉浸音影廳在一個影城內的數量還會繼續快速增長，而影城音視頻系統維護的復雜程度也將隨之增加。

    如果再考慮影城非放映區的廣播及背景音樂需求，僅依靠目前的人力配置，如果沒有更“智慧”的解決方案，是無法應影院今后的發展。

    新問題需要新的技術方案來解決，DSP為核心的處理器是無法滿足如此高通道處理和多任務需求的。而佳聯公司從基于Linux平臺和CPU芯片的QSC Q-SYS網絡音頻系統處理平臺上看到了未來網絡化影院解決方案的一個雛形，我們稱它為“智慧影院”。

    什么是智慧影院

    智慧影院是采用新一代IMB技術——QSC CMS-5000高速傳輸服務器為內容載體，以QSC Q-SYS網絡音頻系統處理平臺為核心，使用QSC DPA-Q網絡數字功放為后級放大，再加上LSS-200放映質量檢測儀及QSC豐富的影院揚聲器的整體解決方案。

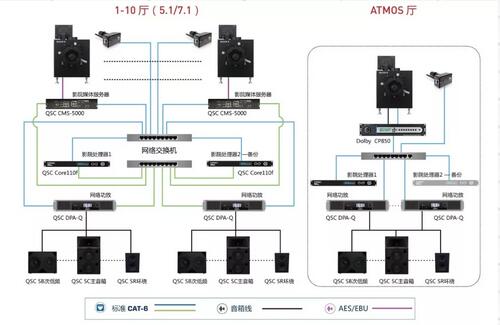

智慧影院解決方案系統圖

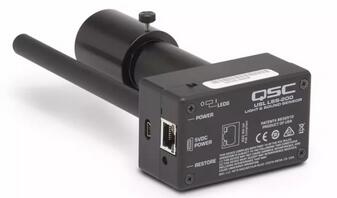

    每一天影城的管理人員在到達工作地點的同時，Q-SYS系統已經按照內部時間表在半小時前自動將系統從睡眠中喚醒，此時，它第一件要做的事情是命令QSC LSS-200放映質量檢測儀對每一個影廳進行畫面和聲音的檢測，檢測畫面被自動從放映機中調出并播放，粉噪信號也會從每一個揚聲器中播放出來。

    LSS-200將檢測的數據存儲在Q-SYS系統中，如果有異常將被用紅色標注，提醒技術人員及時處理。當放映員到達辦公室時，就可以從電腦上調出Q-SYS的監控界面，看到整個系統情況是否有異常。

    如果是無人化機房，系統中的所有數據均可被轉發到TMS或者NOC系統中，公司運行管理人員可以邊喝咖啡邊了解當天影城的放映系統情況。每日的數據將會自動和歷史數據進行對比，幫助發現例如亮度衰減等問題。

    對于沒有實施TMS系統的中小影城，Q-SYS系統完全可以替代一個小型的TMS系統，對片庫發出指令，按時根據播放列表導入影片，在Q-SYS系統控制界面上手動或自動播放影片。

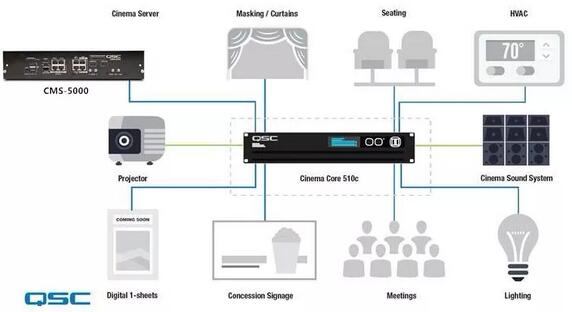

    所有工作準備就緒，影院開門迎來第一批客人時，Q-SYS系統會自動在大堂、過道、衛生間等地方播放輕松的背景音樂，營造氛圍，并且可以控制大屏或數字告示系統引導客流，播放廣告或者賣品信息。

    觀眾入座后，影片即將開始，此時Q-SYS系統會發出指令，自動調整場內燈光亮度、空調溫度，營造出令人舒適的觀影環境。放映過程中，無論是5.1/7.1的內容，還是ATMOS、DTS-X等沉浸音格式的影片，Q-SYS都會自動指示音視頻系統切換到相應模式。

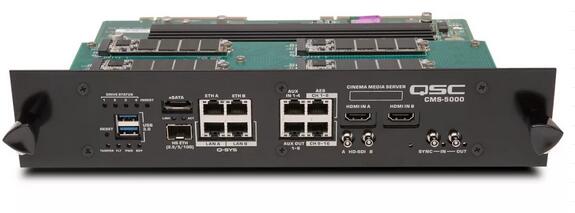

    目前智慧影院的CMS-5000服務器內部直接支持64路DTS-X的渲染，做DTS-X全通道渲染時無需額外增加第三方設備。同時，CMS-5000服務器具有10G的光纖模塊接口，導入一部影片只需要3-5分鐘，并且可以邊導入邊播放，讓點播影院成為現實。

    當某一通道，例如最重要負責對白的銀幕中置聲道發生故障時，Q-SYS系統可以自動檢測到故障，在1秒內將中置聲道信號切換到左右銀幕聲道揚聲器回放，觀眾幾乎感覺不到，且不會影響影片的正常放映。于此同時，管理人員會在監控屏幕上看到故障報警提示，并且詳細告知是揚聲器開路、短路，還是功放出現問題等細節。

    當故障恢復后，左右通道的對白會自動切回中置聲道，之前遇到故障但不明所以的情況將不再出現，運營人員可以運籌帷幄，輕松應對。這種方式不影響影片放映，還為影院爭取了維修時間，更重要的是避免了可能產生退票的損失。

    當影廳被用做宣傳活動或者被出租用作其它用途時，智慧影院系統提供豐富的接口和強大的處理能力，比如可以接入遠程電話會議系統，獨立的本地?cái)U(kuò)聲和娛樂系統，操控舞臺機械，更可以一鍵操作把音視頻系統切換成其它應用場景模式，比如新聞發布會。對于影城業態多樣化的發展趨勢，這將成為影城創造額外收入的利器。

    影院經營開源還要節流，對于沒有排片的場地，智慧影院會命令QSC DPA-Q功放進入睡眠模式，最大限度降低能源消耗。放映或者活動中遇到火災等突發狀況，智慧影院還可以聯動消防報警系統，中斷放映，播放疏散廣播，開啟燈光，并可以操控?cái)?shù)字告知系統，做音視頻配合的逃生指示。

    當影院結束一天的運營，智慧影院會對影城音視頻系統再做一次放映質量檢測，將所有設備復位，迎接下一個美好的明天。

    智慧影院的優勢

    1、安全第一

    智慧影院的整體架構是在一個雙主機熱備份，雙網絡備份，以及設備終端雙網口備份的安全環境下運行。在任何一個音頻傳輸和處理的節點上都可以實現備份方案，真正做到安全7x 24小時運行，讓影院運營者高枕無憂。

    以往出于對處理器處理能力和操作系統的顧慮，我們認為每一個影廳一臺獨立處理器的分布式系統是一種穩妥的方式，至少一個廳故障不影響其它廳�，F(xiàn)在使用CPU芯片和LINUX架構的處理系統，其強大的處理能力可以滿足整個影城的所有常規影廳的需要，再加上雙網絡熱備機制，穩定性和可靠性遠高于分布式系統。

    2、整體系統成本低

    基于上述系統架構，處理器的數量將大大減少，系統將變得更加簡潔易維護。設備數量的減少，也同時帶來了機架空間的節省，電量消耗的降低，以及維護費用的減少。

    智慧影院是一個全網絡、全數字化解決方案，從IMB通過網絡到交換機、處理器，最后到網絡功放進行放大，這個過程中沒有任何數模模數的轉換，沒有音頻模擬線纜, 特別是對于銀幕主通道音箱，我們可以把網絡功放與音箱放在一起，即節省了音箱線，線槽等，也相應降低了布線人工成本和布線難度。

    影院系統投資中線材往往占了很大比例，相對音頻線，網線能夠傳輸多少路信號完全取決于網絡的帶寬。目前千兆帶寬下，一根網線可以傳輸128路信號，因此系統越大，智慧影院就越能發揮其超強性價比優勢。

    3、高科技打造下一代影院

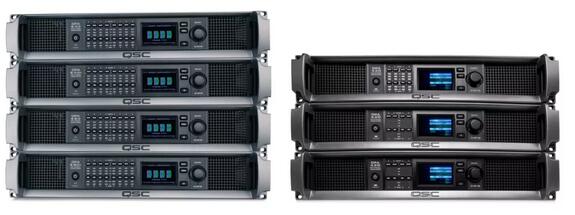

    除了在服務器和處理平臺上采用最新的科技，智慧影院的后級放大也選用了QSC最新一代革新性功放科技的代表DPA-Q系列功放，它們具有極高的瞬間電壓輸出，在瞬間可以輸出比傳統功放高一倍的電壓和四倍的功率，精密的DSP處理，強勁和極為出色的音頻保真度，保證了數字電影的大動態音效回放。

    其內置QSC獨有的靈活功率組合技術（FAST），能夠?qū)⒐Ψ磐ǖ漓`活組合，增加電流輸出，在低阻負載（2歐姆，4歐姆）上獲得更高的功率輸出，能源效率極高，進一步降低了系統的整體造價，更重要的是DPA-Q系列功放可以無縫對接Q-SYS平臺。

    4、省錢，還是省錢

    21世紀人才最貴，智慧影院是一個完全支持無人化機房的方案，不但可以減少放映人員數量，而且通過TCP/UDP、SNMP等多種方式，使智慧影院在第三方控制上擁有更為強大的功能，進一步縮減影廳系統操作人員的數量，將影院的管理高度集成化、自動化。

    基于Q-SYS的網絡化影院解決方案——智慧影院，目前已經在全球知名高端院線中逐步開始實施，比如丹麥哥本哈根最大的Nordisk Film多廳影院。該方案可以和市場上各大TMS和NOC系統對接，為影院運營方全面監管影院音視頻系統提供了最佳的解決方案，將進一步提升影院管理水平，降低成本，提高收益。
