欲求長壽，必承其重：行家為你揭秘激光放映機冷卻系統

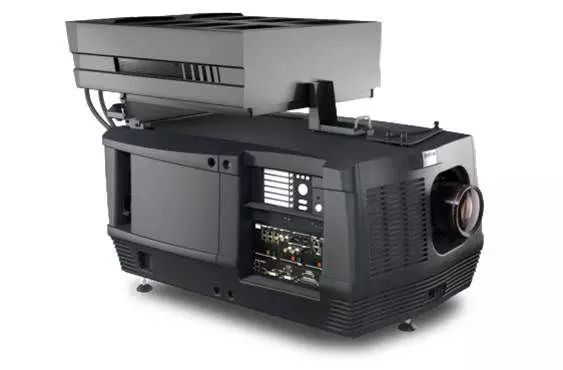

    剛開始安裝和使用巴可激光放映機的操作人員，可能都會被機身上背著的一個大盒子驚到。對于傳統的氙燈放映機來講，這個位置通常都是一個開放式的排風口，現在這個地方堵住了，排風怎么辦？這個大盒子又是做什么用的呢？

    放映機冷卻系統

    其實，這是放映機的冷卻裝置，也就是我們常說的“水冷箱”。它的作用，讓我們先從激光光源的壽命說起。

    相對于傳統氙燈放映機，激光放映機最大的優勢，莫過于超長壽命和無需更換燈泡。在此基礎上，激光輸出的亮度長效保持水平，也是氙燈望塵莫及的。然而，激光光源模組也并不是一臺“永動機”，作為放映機內部的一個消耗性組件，仍然有其一定的壽命。例如巴可的明睿系列激光放映機的光源壽命是30,000小時。這個數字并不是固定不變的，而是一個典型性預期參數。其實，光源的壽命和諸多條件相關，最重要的兩個因素是：輸出功率和運行溫度。如果機器長期在一個較低的亮度輸出條件下工作，比如經常放映2D影片，那么它的工作壽命可以更長，超過30,000小時。而如果機房環境惡劣，比如通風與溫度控制做的不好，再加上放映機對于光源的散熱和冷卻不到位，則會明顯縮短光源的壽命。今天我們主要討論這后一種情況。

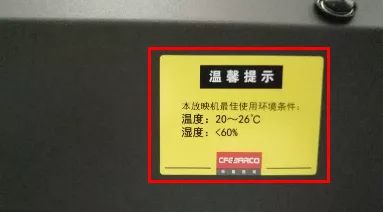

    細心的朋友會發現，在巴可激光放映機的機身上，會找到一個標簽，如下圖。

    它表示放映機最佳工作環境，溫度應該控制在20℃-26℃，這個是對激光光源最有利的條件，也是保證激光較長壽命運行的基礎。顯然，激光一旦開啟，溫度迅速升高，很快就會變得很熱。這時，就需要一套外部特制的冷卻系統為光源乃至放映機整體降溫。這便是我們看到的這組水冷箱。箱體中裝載有特制的新型防凝固冷卻液，所以嚴格來講，應該稱之為“液冷箱”。

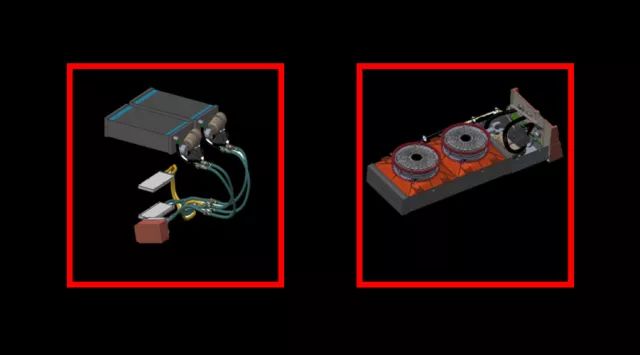

左圖：液冷循環系統示意圖 右圖：液冷箱內部示意

    如上圖所示，冷卻液通過液泵的驅動，流經整個激光光源模組的重要部件，將熱量迅速吸收，使光源冷卻，然后熱液流回箱體，通過兩組大片風扇（兩個箱體就是4組）進行降溫，然后冷液繼續流向光源，如此循環往復。

    液冷+風冷是目前性價比最高的冷卻方式，采用這種主動循環的設計實現光源和放映機的高效率散熱，保證了機器的運行環境和長壽命。而且我們可以看到兩個液冷箱的上表面面積很大，這樣有助于熱量快速通過表面排出，提高冷卻循環的效率。這也就解釋了為什么我們在機器上會看到這么個大家伙。

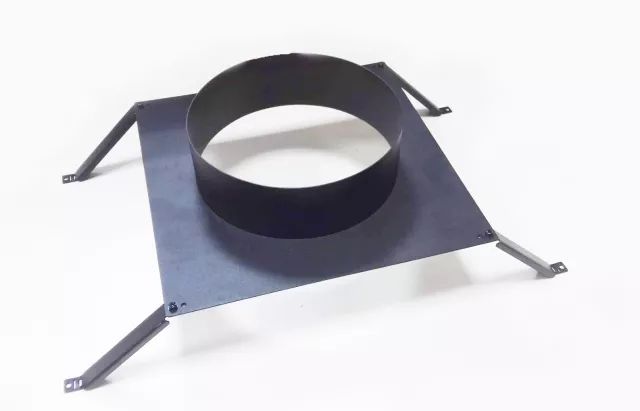

    巴可的激光放映機是不需要強制外排風的，如果影院機房條件較好，比如有合理配置的空調控制溫度，而且空間寬敞，通風順暢，液冷箱的排熱便可以自然消散。而考慮到某些放映機房的條件可能不是這么理想，巴可在放映機發貨的時候，還會為用戶配上一個特制的排風管連接組件，用于連接液冷箱上表面和影院排放管道，將排出的熱量更加集中快速的抽離。

    液冷箱與放映機除了熱量的交換，也有信號的交流。它們之間使用數據線纜實現實時通訊。通過隨機標配的觸摸屏，可以隨時監測液冷箱內各部件的工作狀態與參數。如果連接狀態不達標，放映機是禁止啟動激光工作的。這是對激光使用環境和安全性的又一重要保障。

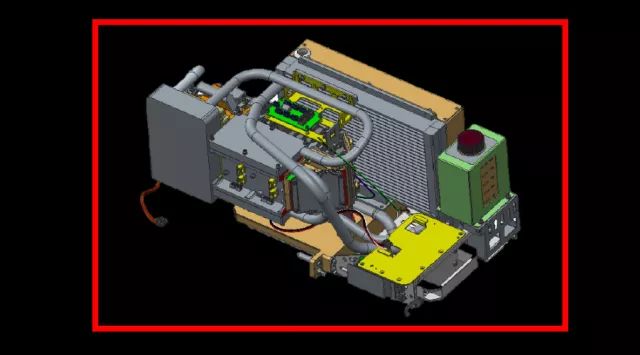

    不同亮度水平的光源，工作時產生的排熱量也不同，對冷卻系統的能力需求當然也有差異。對于20,000流明以上亮度的機型，如DP2K-20CLP，DP2K-23BLP和DP4K-36BLP，熱量較高，都需要這種外置的液冷裝置來為光源冷卻處理，從而保證長達30,000小時的激光光源壽命。而對于低亮度的機型，如DP2K-8SLP和DP2K-10SLP，本身發熱量并不是很高，所以對冷卻液流量的要求也不大。于是冷卻系統便做在了機身內部，仍然通過一整套密閉循環的液冷+風冷系統進行溫度控制。只不過不需要在機身外邊放置這么大的箱體了。

    液冷箱看上去很大，但實際上幾乎是不需要維護的，只是平時定期清潔一下底面的過濾網即可，因為畢竟還是有自下而上的空氣流動。液冷系統本身50,000小時的壽命，甚至超過了光源的生命周期，使得用戶根本不用擔心它的工作穩定性。而即使發生故障，兩個冷卻箱均支持熱插拔操作，可以隨時更換，幾分鐘就可以搞定。

    巴可放映機產品序列均采用模塊式平臺化設計理念，使得全線產品都具備了融合先進技術的可操作性。從傳統氙燈光源到激光光源的升級，只需要相應結構部件的替換與改造，就可以輕松完成。這也是為什么巴可激光放映機最早完成全產品陣容的布局和投入市場的原因。而且用戶即使不采購新設備，也可以通過對現有機器的改造而實現激光化升級，快速進入激光放映的潮流之中。
