迪威視訊4K 3DLP背投箱體將震撼登陸InfoComm

    一年一度的視聽盛宴InfoComm China日益臨近，而作為全球領先的激光顯示設備供應商的迪威視訊早已蓄勢待發。據了解，本次InfoComm展，迪威視訊除了安排被業界視為“全球首款”的4K激光工程投影機坐鎮外，還將展示出引領激光顯示技術創新的三張新“王牌”，其中即包括純RGB三色激光光源背投箱體。

    該款純RGB三色激光光源背投箱體是由迪威視訊子公司中視迪威自主研發的新一代激光顯示設備。其于去年年底研制而出，本次參展屬于首次公開亮相。

    一、4K純RGB三色激光背投一體機

    激光背投箱體又稱為激光大屏幕背投一體機，采用高端背投幕顯示，由激光投影系統、二次反射系統和外箱體組成；可以外接多路輸入信號，比如DVI信號、HDMI信號、SDI信號等。

    迪威視訊純RGB三色激光光源背投箱體能使用戶得到超高亮度、4K高清晰度、激光真彩大畫面的投影效果，展現出極具震撼力的投影畫面。圖象鮮銳無比，字跡清晰圓潤，投影屏幕具有高達160度的視角，使用戶在任何位置都能得到無比真實的視覺感受，便捷了工作人員之間的交流。

圖2 純RGB三色激光光源背投箱體投影屏幕具有高達160度的視角

    該機光源依然是采用其公司自主知識產權的RGB三基色純激光。三基色純激光被業界視為最純正的激光光源。三基色純激光色彩豐富、準確，超過了NTSC色域標準的150%；且具備高可靠性，使用壽命長達20000小時；另外，畫面的亮度長期保證高質量，全壽命衰減不超過30%。

    1、200寸背投箱體

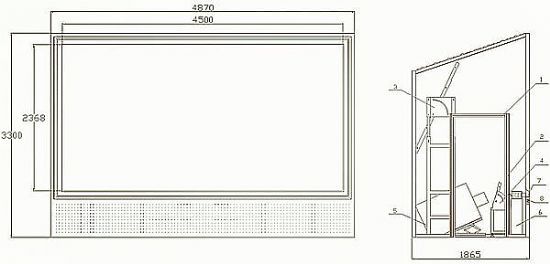

圖3 200寸背投箱體結構

    如圖3所示，本200寸背投箱體由鋁型材橫梁1和豎梁2組成支架，并用生態木小長城板拼接箱體外殼。

    3和4為兩組高反鏡（含支架）。

    5為投影機（外包隔音罩）。

    6為震動電機，按圖位置固定到震動幕框上。

    7為背投幕（含幕框），利用彈簧結構8安裝到主體框架上。

    圖內未標示外部激光光源機柜。

    激光光源將信號傳輸?shù)酵队皺C3內，投影機3將影像投射到高反鏡2上，再由高反鏡2反射到高反鏡1上，最后由高反鏡1反射到背投幕5上。為了便于調節影像的質量，高反鏡1和2，投影機3都可以進行位置和角度的微調。

    2、雙投影機融合超長銀幕

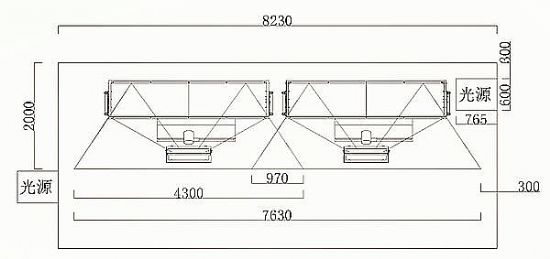

圖4雙投影機融合結構

    如圖4所示，利用兩套投影系統、高反系統和融合器實現7630（mm）X 2275（mm）銀幕顯示。

    二、最純正的光源 完美的無縫大屏

    迪威視訊純RGB三色激光光源背投箱體采用3DLP技術，標準單屏分辨率高達4096×2160。屏前亮度400～1000lux；顯示屏可選配黑柵幕，普通背投幕；另外，該箱體采用低噪音設計，整體噪聲低于45db。而據悉，該系列產品將于InfoComm China展之后正式上市。

    該箱體投影系統采用世界先進的激光投影機。激光投影機相比傳統燈泡投影機具有以下優勢： 色彩豐富、準確，超過了NTFS色域標準的170%； 長壽命、高可靠性，20000小時超長壽命；畫面的亮度長期保證高質量，全壽命衰減不超過30%； 高功率、高效率、低功耗；

    中視迪威激光投影機，采用了分體式結構，現場安裝靈活方便；

    箱體厚度優勢明顯，1515mm厚度可實現180寸背投，1865mm厚度可實現200寸背投；

    單投影單元方案，畫面尺寸最小為180寸，最大為300寸（箱體厚度隨畫面尺寸增加）；

    支持多投影單元箱體內部融合，畫面寬度任意擴展；

    投影系統和反射系統可脫離箱體使用，根據客戶需求做墻體鑲?cè)胧皆O(shè)計；

    投影系統專門設計消音系統，系統噪音低于45分貝；

    低噪聲震幕模塊可以有效消除散斑，安裝靈活；

    箱體結構為鋁型材拼接結構，拼裝、運輸方便；

    箱體外包生態木板，美觀、防火、防潮。

    三、壯大激光工程投影家族

    隨著RGB三色激光光源背投箱體加入激光工程投影機家族中，迪威視訊為工程投影顯示市場提供的產品解決方案日益豐盈。

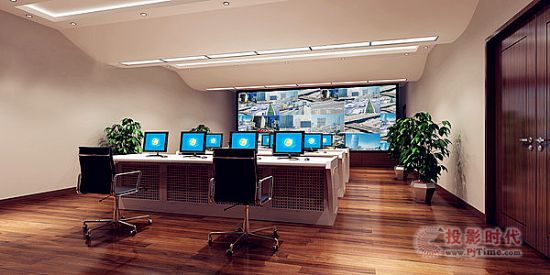

    純RGB三色激光光源背投箱體可以適用于當代教育教學、調度指揮中心、產品展覽展示、監控指揮中心、新聞播報等民用、軍用、警用等領域。
