分布式圖象拼接控制器技術解析

    在大屏幕拼接系統中，拼接控制器的優劣直接決定著整個大屏幕顯示系統效果的好與壞，也決定了整套顯示系統的功能，隨著大屏幕拼接墻應用的更為廣泛，拼接技術也在不斷地發展。

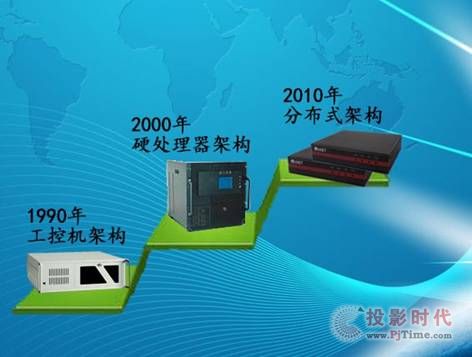

    90年代出現的第一代為PCI工控機架構，第二代為 2000年出現的FPGA純硬件式架構，以及最新出現的第三代分布式架構，每一代控制器都有著自己的特點。

    第一代，第二代控制器其核心技術都是基于底板交換技術，都是集中式的控制器，都有很多難以克服的缺點。

    集中式控制器遇到的問題：

    1.所有輸入輸出信號都集中連到控制器上，各種DVI ，RGB線纜連接到控制器，傳輸距離受限，布線困難。

    2. 硬件系統交換帶寬有限，無法滿足特大規模信號管理。

    3. 系統升級困難，硬件規模一旦選定，其系統容量確定，就無法提升。

    4. 無法實現多顯示墻信號共享，實現多屏聯動。

    5. 維修成本高，系統故障需更換板卡或整機。

    隨著信息化，網絡化的不斷發展，大屏幕拼接系統迫切需要新的技術的出現。第三代分布式拼接控制器正是在這種環境下產生的。

    分布式圖像拼接控制器是基于改進傳統集中式處理器的缺點，及新的市場應用發展趨勢而出現的一種新的拼接處理器。

    第三代分布式拼接控制器：

    分布式是最近幾年新推出的拼接控制器，是一款全新的集群分布式純數字化處理的視訊產品。通過對視頻、電腦信號的全數字化獲取，采用網絡傳輸，對信號源進行集中顯示。突破了傳統靠硬件模擬采集卡對采集路數和顯示路數的限制，具有同時顯示信號數量高，窗口操作靈活的特點。

    近年來，網絡帶寬的提升為高品質視頻信號流網絡化傳輸提供了保障；而視頻編碼技術的發展則可在保證畫面質量的前提下把視頻信號的數據量壓縮幾倍到幾十倍。大大降低對信號網絡傳輸帶寬的要求。

    網絡通訊技術、以及視頻編碼技術的共同發展顯著提高了分布式拼接控制器信號的展示質量以及展示的實時性。讓信號源的接入、傳輸、展示、調節等將變得更加智能化、高效化、網絡化、實時化。

    另外，由于分布式拼接控制器系統采用模塊化架構，全網絡化的智能管理：不再受限于空間，擴展能力大幅增強。每個模塊都是獨立運行、不再相互影響。處理計算能力將是各模塊處理計算能力的總和。

    分布式拼接控制器優點：

    1.信號輸入與輸出沒有數量限制，可以無限擴展；

    2.模塊化設計，即插即配，自動識別使用系統中交換機上增加減少的節點；

    3.支持多顯示墻，實現多屏信號共享，多屏聯動，多屏內容相互瀏覽；

    4.方便支持大批量IP流監控攝像信號的接入；

    5.網絡布線，信號傳輸距離最遠可達200m，如使用光纖傳輸則可達更遠，靈活性強。

    下一節，我們將為你詳細介紹分布式拼接控制器的優點。
