OLED技術達到實用化相關解析方案

    3. OLED矩陣顯示屏驅動IC的選擇

    目前,世界上有多家公司正在從事OLED專用IC的設計工作, 我國內地還沒有能生產OLED專用IC的公司，在國際上實力比較強的有我國香港的Solomon公司和美國的Clare公司等。

    Clare公司生產的用于OLED顯示的驅動IC,有MXED102行驅動器和MXED202列驅動器I C等,被認為是綜合的、成品OLED顯示驅動器.

    Solomon公司投入市場的SSD1301被公認為是第一枚把控制器、行驅動器、列驅動器集成于一體的專用于OLED顯示控制驅動的集成電路.而SSD1303是目前Solomon公司新推出的產品, 通過實驗,我們用SSD1303成功驅動了96×64點陣的OLED顯示屏.

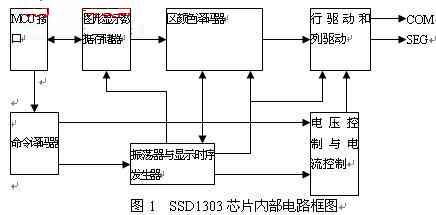

    SSD1303芯片內部電路框圖如圖1所示：主要由MCU接口、命令譯碼器、振蕩器、顯示時序發生器、電壓控制與電流控制、區顏色譯碼器、和圖形顯示數據存儲器（GDDRAM）、行驅動和列驅動組成。這種IC的專用OLED驅動方案使OLED顯示性能最佳,降低了功耗。該器件采用TCP/TAB封裝。具有驅動最大132×64點陣的圖形顯示、提供的邏輯電源為2.4～3.5V、供給OLED屏的電源為 7.0～16V、列輸出的最大電流為320μA、行輸入的最大電流為45mA、低電流睡眠模式小于5μA、256級對比度控制,可編程幀頻、具有幾個 MCU接口,如68/80并行總線和串行的周邊接口、132×65bit顯示緩沖器、可以垂直滾動、支持部分顯示、工作溫度：-40 oC～ 85 oC.采用此類芯片可進一步提高產品的可靠性和競爭力,是今后的主流產品。
