深度解讀 蘋果27英寸LED顯示器測試

蘋果27英寸LED介紹

    最近半年來，液晶顯示器市場上最被人關注的高端顯示產品莫過于蘋果Thunderbolt Display，不過在大陸地區的蘋果官網上，我們依然只能看到老款的LED Cinema Display。兩者在接口方面，新款的蘋果27寸多了Thunderbolt(雷電)接口，以及一個Firewire 800端口和一個以太網端口。

香港蘋果官網LED Cinema Display的升級版Thunderbolt顯示器報價7688港幣

    Thunderbolt Display開售到現在還不到半年，作為被取代品的LED Cinema Display就已經在價格上有明顯下滑，也在情理之中�，F(xiàn)在大陸官網上這款27寸顯示器的價格已經降至7698元，與香港官網上的 Thunderbolt Display“價格數字”幾乎持平(當然這里已經忽略了1500元的匯率差)。

    另外一方面，如果拿LED Cinema Display對比大陸官網上售價12998元的同尺寸低配版iMac，二者5300元的差價顯然不是蘋果主機的價格區間。有人說是面板不同，有人說同為 IPS面板，只不過是供電、信號傳輸方面有所閹割。這讓小編聯想到最近市場上熱賣的諸多蘋果屏液晶，有的是淘寶個人組裝機型，有的是以公司名義生產的蘋果 屏液晶，就像最近京東商城熱賣的聯亞E270IPS。

看到此圖相信網友已經明白了，LED Cinema Display與iMac的確面板有所差別

    那么會不會“蘋果屏”液晶用的是iMac屏，而就與蘋果LED Cinema Display在畫質上有所區別呢？這個問題我們下周將會揭曉答案，不過在這一系列謎底揭曉之前，我們首先要評測下剛剛抵達泡泡網的LED Cinema Display(其實早先在國外網站有過詳細的評測，但國內普遍還沒有測試其實際畫質表現)。

原封包裝箱

    ！蘋果LED Cinema Display

    就在上周小編從中關村某經銷商處拿到了蘋果27寸LED Cinema Display。今天小編先對其進行外形、基礎畫質方面的測試，隨后想著是拿它和聯亞E270IPS進行畫質對比。要說明的是，這次抵達PCPOP的蘋果 27寸液晶，和原廠產品相比閹割了內置音箱，所以店家價格上自然比官網的7698元還要便宜許多，僅售6600元，質保時間同樣是一年，不過是店保，感興 趣的網友不妨去這里(聯系方式：李先生 13391929193)看看。

蘋果27寸LED Cinema Display

    包裝箱側面底部有“Cupertino”的字樣，指的是蘋果電腦全球總公司所在地庫比蒂諾。從產品外包裝上來看，盡管和原裝有著少許區別(無內置音箱)，但產品品質還是可以肯定的，下頁開始拆包一一校驗。

蘋果27英寸機身簡析

    鋁制機身簡約唯美！蘋果27寸機身簡析

蘋果27寸LED Cinema Display

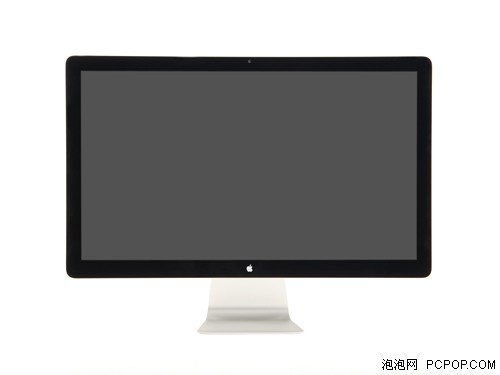

    Apple LED Cinema Display的尺寸均為27英寸16:9，分辨率均為2560×1440，同樣為LED+IPS高性能組合，顯示信號源為Mini DisplayPort。外形給人的感覺活脫意見工藝品，屏幕自身就像iPad的放大版一樣，黑色邊框，背部、支架、底座與屏幕自成一體，全鋁制機身打 造。

蘋果27寸LED Cinema Display

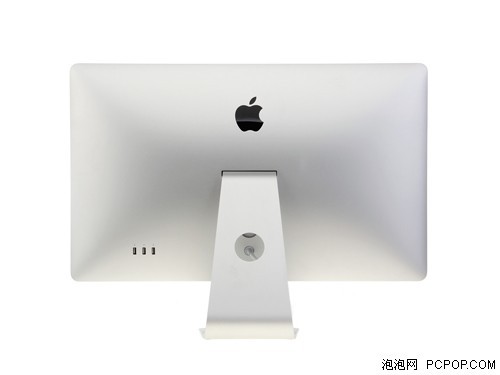

    從背視圖可以發現這款產品提供三組USB 2.0接口，支架正中央也有理線架圓孔。除了一個電源插口以外，還有個默認就連載屏幕背部的三合一線纜，后面將會有所提及。微微向后攏起的機身，很是圓潤 有光澤。在支架上端，“被咬一口的蘋果”自然就是人們常見的蘋果Logo。

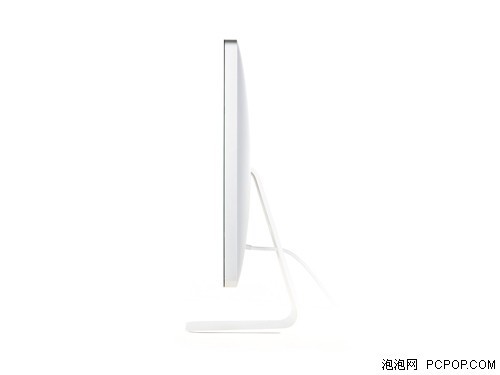

蘋果27寸液晶的水平45°圖照

蘋果27寸LED Cinema Display

    這款顯示器具有支持音頻的 Mini DisplayPort，通用 MagSafe (高達 85W)，USB 2.0三線合一輸出的線纜，另外還有一根通用液晶電源線為其供電。

蘋果27寸LED Cinema Display

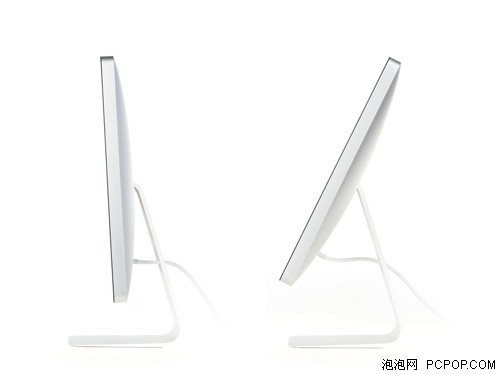

    蘋果27寸LED Cinema Display的俯仰角度很大，俯視角度5°，仰視角度25°。無論俯視仰視，它的可視角度都遠勝于家用普通液晶的調節范圍，尤其是俯視角度，很多家用液晶都只能垂直于桌面而已。

蘋果27英寸機身細節介紹

    第攝像頭+麥克風

蘋果27寸LED Cinema Display

    在蘋果27寸LED Cinema Display的正面屏幕上端，有個內置的iSight攝像頭和環境光傳感器。內置的攝像頭在視頻聊天時非常方便，當然對于此臺沒有音箱的蘋果27寸液晶而言，你需要另外接駁耳機或者音箱到你的主機上。

    攝像頭左側的小孔是環境光傳感器，它可以根據房間環境來智能調節 LED Cinema Display 的亮度。這樣，在任何情況下都可呈現最佳亮度，同時消耗最少的電量。

頂端的圓孔是麥克風

畢竟是LED Cinema Display，背部只有3×USB 2.0接口

為液晶顯示器的接口線纜部分

    圖為液晶顯示器的接口線纜部分，其實本應還有一根白色的電源線沒有插上，而默認連接好的線纜就是我們說的“三線合一”，也就是下圖：

三線合一

    LED Cinema Display 顯示器配有可為筆記本電腦充電用的通用 MagSafe 電源接頭(中)、便于連接的 Mini DisplayPort 線纜(右)和USB 2.0端口(左)

    可以說這根三線合一的線材已經成了LED Cinema Display便利性的標桿，你可以將LED Cinema Display與目前任意系列的Mac筆記本電腦和臺式機相連，包括MacBook、MacBook Pro、MacBook Air、iMac、Mac mini和Mac Pro。不過要是連接普通PC機或者筆記本的話，你還需要顯卡帶有miniDP接口或者有轉接線支持，接口便利性就減弱了。

黑場白平衡測試

    蘋果27寸LED通透感強

    在暗室里預熱顯示器半小時以后，我們先是連接上了一臺MacBook Pro，對產品進行了測試。不過苦于自己的i1校色儀和gamma測試的軟件都不支持Mac平臺，所以只是記錄了亮度、黑場、對比度、色域和功耗而已。在 第二天小編又找來了一套Win7平臺進行測試，同樣圖片也是在全黑的密閉環境下拍照：

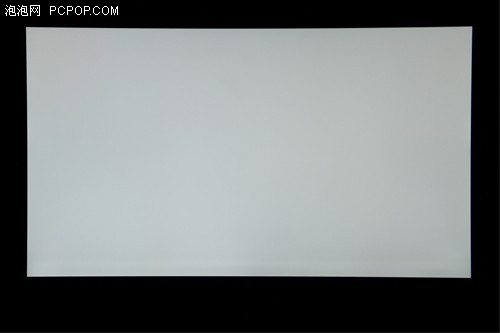

全白環境下

    全白環境下，蘋果27寸LED Cinema Display的通透感很強，不過在亮度色度計BM7的測試中亮度僅為300cd/m2，沒能達到其標稱的375cd/m2。但借助于其高度環保認證的鏡面玻璃屏，使得畫質要明顯比普通液晶來得通透。

    缺點也是顯而易見的，那就是容易反光。尤其是屋中的燈管亮度很高，光源不穩定的時候，需要注意的就是家里的燈光亮度不要過高，而且光源不復雜，屏幕朝屋里擺放最好。

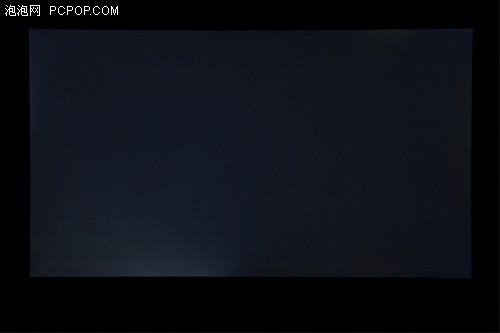

全黑環境下

    熟悉PCPOP的網友都清楚，現在液晶顯示器已經舍棄了亮度均勻性這一測試項目，這是因?yàn)樵贚ED背光的情況下，一臺液晶在亮度均勻性上的差異化表現肉眼很難識別出細微差異。不過在全黑環境下就不是這樣了，我們看到這臺液晶的下邊框左側有相對明顯的漏光溢出。

    但實際觀測時并沒有這樣明顯，這也是源于相機曝光時間略長顯得明顯了些。實際觀看時屏幕整體的均勻性還是能讓人滿意的。如果滿分是10分的話，漏光這項的 成績應該在8分左右。另外無論是Mac還是Win7平臺，黑場亮度值均為0.274cd/m2，黑場值非常穩定。

    在通過亮度黑場直接相除后得到這款LED Cinema Display的對比度為1095:1，比起標稱的1000:1的水準還是要高出不少，應該說這也和其鏡面屏不無關系。

紅綠藍三原色演繹

    ！蘋果27寸顏色上佳

    這里首先要說明的是，由于相機拍照時參數調節的關系，實際拍照出的顏色與原圖不一定有完美如初的顏色表現，但相對已經很接近實際表現，我們也會及時記錄下當時拍照時的感受：

紅色原圖樣張

蘋果27寸LED Cinema Display與原圖相比表現發暗，紅色看起來似乎像是經過光照到紅色物體上給人的感覺

綠色原圖樣張

蘋果27寸LED Cinema Display的綠色實際表現和原圖相比略顯發黃發白，顏色與原圖中來的綠色相比自然是沖淡了些

藍色圖片樣張

蘋果27寸LED Cinema Display的藍色相對原圖一樣略淺

    也許看到這里，你會說蘋果LED Cinema Display的實際顏色表現也沒到神一樣的級別，事實的確如此。畢竟我們經過實際測試，它的色域范圍占NTSC 1953范圍的83.67%，沒有達到廣色域的級別。這也難怪，它采用的是白光LED作為背光方式照明。

    不過如果換成了普通液晶顯示器，把RGB三原色的原圖也拿出來對比，你就知道色域75%左右的液晶在色彩還原上與之有明顯差距了。

對蘋果液晶面板色彩的解析

    答疑解惑！

圖表中的面板數據來自tftcentral網站

    文章中第一頁已經提及了iMac采用了上表中第一行的面板。而早先我們也看到聯亞的宣傳中曾提及采用蘋果屏，支持102%的色域表現，顯然這也是一個謬 誤。因?yàn)樯媳碇?02%色域范圍的面板，在響應時間上僅為5ms，還采用的是CCFL照明方式。而蘋果LED Cinema Display的官方宣傳明確表示出了12ms灰階響應時間，這也就說明了LED Cinema Display采用的面板應該就是“LM270WQ1-SDDA”，所以83.67%的色域表現才是其實際數值，去除誤差也不會有20%的差異。

    然而有人會說為何蘋果液晶的色彩看起來特別鮮亮明艷，這當然不僅僅是色域一方面就能支撐住的功勞，還有其gamma色彩過渡，色溫穩定性，以及屏幕本身外層的鏡面屏，增強了色彩的飽和度。

我們看到，蘋果LED Cinema Display的gamma過度平滑，RGB三原色幾乎完全重合在了一起

圖中陰影部分為LED Cinema Display的色彩范圍

功耗測試及總結

    功耗測試/最后總結 蘋果27寸個人見解

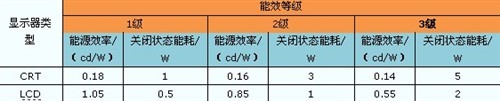

    實際測試中，根據Eff=亮度×面積/功耗的計算公式，我們得出其能源效率為300×0.2/77.50=0.77cd/w，待機狀態為1.8w，完全符 合中國能效標識3級認證。但實際測試時發現，機身比較燙，這一點多少讓人有點費解。具體畫質、溫度方面，我們也會擇日與聯亞E270IPS進行對比。

蘋果(Apple)LED Cinema Display(27英寸)
主要參數
面板類型	IPS
背光類型	LED背光
液晶顯示器尺寸	27.0英寸
顯示色彩	16.7M
屏幕比例	16:9
分辨率	2560×1440
亮度	375cd∕m2
黑白響應時間	12ms
對比度	1000:1
可視角度(水平/垂直)	178/178°
功能參數
其他功能	內置 iSight 攝像頭和麥克風
HDCP	支持HDCP
音箱	內置 2.1 揚聲器系統
變壓器	內置
耗電功率	250W, 待機<1W
安規認證	CCC
輸入輸出
接口類型	Mini Displayport
集成USB接口	3個
外觀參數
顏色	白色
重量	10.700Kg
其他參數
產品附件	LED Cinema Display AC 電源線印刷手冊

    其實在寫這篇文章的同時，小編也查閱了很多資料和論壇網友的問題，包括iMac與LED Cinema Display面板是否相同？是否LED Cinema Display支持102%的色域表現？這篇文章中都已經給出了答案。

    而談到這次經銷商送測的產品本身(與行貨相比沒有內置音箱)，不說廠商稿一樣的諸多優點，實際感受是， 機身的造型、材質的確堪稱工藝品，也是其它品牌爭相模仿的流行趨勢。攝像頭、麥克風也很好的詮釋了液晶方便視頻通話、聊天的SNS功用，接口上的三線合 一，鏡面屏的高飽和色彩，還有精準的色彩還原，2560×1440的高解析度，都是值得推崇的。至于miniDP暫時還比較小眾，蘋果液晶價格昂貴的問 題，這就見仁見智了。有需求直接買，錢包緊縮是否能用聯亞E270IPS替代，差異又有幾何？敬請關注我們泡泡網顯示器頻道的后續文章
