酷樂視X1 LED微型投影機拆解

酷樂視X1 LED微型投影機拆解(3)
來源:投影時代 更新日期:2012-02-29 作者:佚名
內容導航:  分頁瀏覽 | 全文瀏覽

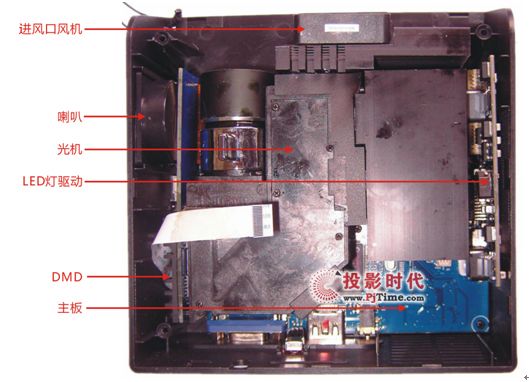

  電路版放在低部、側面,看起來相當簡潔,整個機器工藝控制不錯;光機體積較大,占據了80%空間,看來要得到較高的亮度,目前體積還是小不下來的(包裝目前LG、三星體積也大)。

酷樂視X1 LED微型投影機拆解

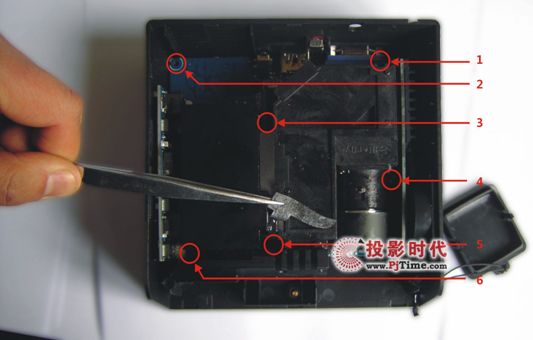

    接下來我們繼續向下拆,下一步將會把整個光機、電路板取出來,拆掉6個螺釘,其中5號螺釘是隱藏在PVC下面,需要撬起來才能找到該螺釘,注意幾個螺釘有些規格是不一樣的,取的時候一定要注意螺釘位置。

酷樂視X1 LED微型投影機拆解

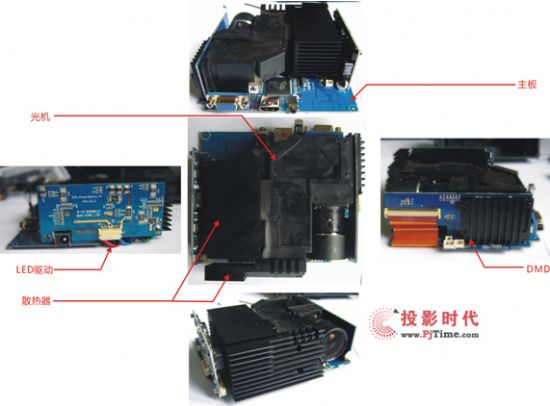

    取出光機、電路板后,除了MP4板外,整個關鍵性的器件均在此“內膽”上,主板是上在光機上的,側板固定在主板上的。

酷樂視X1 LED微型投影機拆解
