為高清視頻會議系統選用適合的雙絞線延長器

視頻會議應用與熱點

    隨著人們對視頻和音頻信息的需求愈來愈強烈，追求遠距離的視音頻的同步交互成為新的時尚。近些年來，依托計算機技術、通信技術和網絡條件的發展，集音頻、視頻、圖像、文字、數據為一體的多媒體信息，使越來越多的人開始通過互聯網享受到網上生活、遠程醫療、遠程通訊的樂趣，縮短了時區和地域的距離。視頻會議有點像使用電話--除了能看到與你通話的人之外，你能看到他們的表情、肢體語言，及他們對你的言談的反應。你們可以使用同一張數據表或者任何其它PC上的文件。這就像你跟和你所通話的人在同一房間、面對面地工作一樣。視頻會議能使人們更有效的交流，因?yàn)榭梢暬�的交流是最自然的交流方式。因此看比說更能加深人的理解與記憶，特別是當話題本身就是一個很形象的觀點的時候。有些視頻會議系統設計成允許好幾組不同地方的人參加同一個會議，有些則設計成只允許幾個人在他們的桌面上討論項目。無論怎樣，他們能看到全方位的活動圖像，清楚地聽到別人所說的話，感覺就像在一起。用這種方式，視頻會議創造了這樣一個環境：更快地下決策，更加強大的團隊工作，想法、知識、鼓勵能從一個同事傳向另外一個同事。還有一個更為顯著的優點是不用出差。視頻會議使不同地方的人們相互影響--不管他們之間是10分鐘的步程還是10小時的飛機行程。它能夠使人們像在同一房間一樣交流思想、交換信息。這就意味著人們不用在等E-mail、傳真或者快遞中度過工作時間。簡單地說，視頻會議使人們“坐”在了一起。

    自從視頻會議系統逐漸運用于各企業之間，大部分的使用范圍都針對企業和企業間的連系、企業內部的多點開會和教育訓練等，目前來看，存在較大需求的視訊應用包括：

    1、遠程商務會議應用-視訊業務最普遍最廣泛的應用，適用于一些大型集團公司、外商獨資企業等在商務活動猛增的情況下，逐步利用視訊會議方式組織部分商務談判、業務管理、商務談判、產品展示、遠程業務指導和遠程公司內部會議。

    2、遠程教育應用-利用視訊會議開展教學活動，使更多、更大范圍的學生能夠聆聽優秀教師的教學，數百萬學生通過交互視訊會議系統接受教育。另外，遠程培訓在各大企業也越來越受到關注。

    3、遠程醫療應用-利用視訊業務實現中心醫院與基層醫院就疑難病癥進行會診、指導治療與護理、對基層醫務人員的醫學培訓等等。高質量的視訊業務使醫生、護士在不同地方同時協同工作成為可能。遠程醫療對于一些中小醫院有著重要的意義，可以得到大醫院的醫學專家的咨詢和會診。

    4、項目協同工作應用-也是進行遠程項目管理的非常好的工具，突出特點是資源共享。項目組的成員能進行遠程協作，使地理上分開的工作組以更高的速率和靈活性以電子方式組織起來。

    5、政府行政會議應用-我國幅員遼闊，各級政府會議頻繁，視訊會議系統是一種現代化召開會議的多快好省的方法，它可使上級文件內容即時下達，使下級與會者面對面地討論和深刻領會上級精神，使上級指示及時得到貫徹執行。

視頻會議的結構

    從視頻會議的發展與現狀來看，高清視頻會議將會在21世紀全面得到普及。但是，在實現高清的道路上還存在許多挑戰和難題需要克服。例如， 成本昂貴卻覆蓋區域不夠、移動性不強、視頻內容不清不全、機密內容遭到竊取等等。在現有的網絡基礎上，解決上述問題，我們不妨考慮采用雙絞線來傳輸終端的視頻音頻信號，既能得到高保真的視音頻信號，又能靈活的覆蓋既定的區域，而且會議內容不易遭到修改與竊取。下面我們具體了解高清視頻會議的結構特點。如下圖：

    從上圖我們可以簡單的了解到網絡視頻會議的傳輸路徑與基本結構，通過網絡能將視頻會議信號遠距離共享，除此之外，我們?nèi)绾伪ＷC信號在網絡之外的傳輸效果呢？接下來我們列舉幾種傳輸方式，供大家參考比較。

VGA信號的幾種傳輸方式

    視頻會議終端的VGA信號采用何種傳輸方式能達到高保真的圖像效果，就技術角度我們來做一個小小的論述。VGA信號包含有R/G/B/H/V五種，分別是三原色和行場同步信號。VGA線材雖然包含15根線，VGA線材里面實際傳輸圖像信號的只有5根線，所以看VGA線材好不好首先看用來傳輸RGBHV的那五根線的線芯質量。VGA線芯雖然很細小，衰減比較大，VGA線材在短距離傳輸?shù)臅r(shí)候基本不會有問題。而早期為解決傳輸距離遠的難題，一般都是加大線芯直徑，將銅芯做得很粗。但是傳輸距離長以后，VGA線里面五種信號相互之間產生串?dāng)_的問題就嚴重起來，同時在比較復雜的環境中粗大的VGA線材布線極為困難，拐彎時候VGA 線容易折斷，其他問題也是非常多（如：外部干擾，焊接點不好等）。

    A）VGA信號放大器

    它采用簡單的放大原理，或?qū)�發送端信號放大，或?qū)⒔邮斩艘呀?jīng)衰減的信號放大。在接收端放大的方式一出來就被拋棄，因?yàn)樗麜?huì)將傳輸中的干擾一起放大，包括內部信號間的串?dāng)_。采用發送端放大的設備在采用特制VGA視頻線纜為傳輸介質后，可以將電腦的VGA視頻信號傳輸上幾 十米。但是隨后人們將VGA線材線芯越做越粗，沒有改變VGA傳輸技術原理的缺點越來越明顯：

    第一，長距離VGA線材又粗又硬，不容易找到，需要到工廠定做，拐彎劇烈還容易出現內部斷裂，布線極為不便。

    第二，VGA頭在焊接的時候也非常容易出各種問題（如駐波干擾，虛焊等）。

    第三，它不能抵抗干擾，不能消去串?dāng)_。VGA線材本身決定它長距離傳輸內部串?dāng)_、共模干擾非常大。而隨著距離的增加，一些本來不是很強的干擾也在長距離的線材里面變得強大，導致有些試驗環境下能成功而實際工程做了卻根本沒有辦法應用，造成返工或無法驗收的巨大損失。所以超過 30米距離這種方式就不應該采用。

    B）RGB傳輸技術

    人們根據VGA信號分為RGBHV五種信號的原理，將VGA線纜拆分開來，用五根同軸線纜來傳輸，這種傳輸方式叫RGB傳輸。這種方式有效的解決了衰減的問題（RGB線纜的線芯比VGA線纜的單根線芯粗很多），同時同軸線纜的屏蔽層，對串?dāng)_也有一定的抑制作用，但是由于傳輸技術原理沒有根本的改變，串?dāng)_問題并沒有真正解決！而且RGB方式傳輸距離達到一定距離以后，由于施工現場環境復雜，布線的時候就出現RGB五根傳輸RGBHV信號的線纜長度不一致、到達時間不同的現象，造成RGB三原色及行場信號不能同步到達。屏幕上面就出現三種顏色不能重合在一起、甚至無法顯示的現象。這就是RGB 傳輸中容易出現的不同步的問題，這個問題很難得到廉價的解決方法。

    C）VGA雙絞線傳輸技術

    為解決這些傳輸中的問題，近兩年一種采用普通網線（雙絞線）為傳輸介質的VGA視頻傳輸技術迅速成為目前VGA視頻傳輸技術的熱點。

    該傳輸方式采用一個發送器一個收接受器，發送器將VGA視頻信號進行重新編碼以差分信號在網線上面?zhèn)鬏�，到遠端接收器解碼還原成VGA視頻信號。網線傳輸采用的視頻差分技術，每對雙絞線傳輸一個信號的時候，都是同時發出波形相同、極性相反的信號，這樣一對雙絞線對外發散的信號就相互抵消為零，從技術上就解決VGA信號內部的串?dāng)_問題。

    網線里面只有4對雙絞線，用網線傳輸VGA的五種信號的時候怎么辦？早期我們把VGA信號里面的RGB分3對雙絞線傳輸，剩下一對傳輸HV信號。

    網線里面每對雙絞線長度也是不一樣的，不是也存在不同步的問題嗎?解決辦法：線路補償！和RGB線纜傳輸不同的是：網線里面每對雙絞線長度差別都有國際標準，我們可以根據這個標準來知道每對雙絞線的線路長度大致差別，根據這個長度來進行線路補償，這樣VGA信號用RGB方式不能解決問題在這里也得到解決！

    VGA視頻雙絞線傳輸技術其他優勢：

    采用的差分技術本身抗干擾性能就強，再加上一些技術處理，抗干擾性得到大大提高�？垢蓴_性是保證視頻會議高清傳輸?shù)闹匾�指�?biāo)，不同的產品抗干擾效果不一樣。以網線為線材取材便宜，水晶頭制作比VGA或者RGB線纜的焊接容易，線材柔軟，布線也方便。目前VGA視頻延長器和VGA長線驅動器價格相差并不大，距離越遠，線材成本越低，對比抗干擾效果越好，性價比更高。技術是不斷進步的，雙絞線傳輸技術也是在不斷進步！我們不但可以用一根網線來傳輸VGA視頻信號，而且還能同時傳輸鼠標鍵盤USB等數據信號。本公司擁有雙絞線傳輸電腦外設各種接口信號的技術，并一直在這方面保持領先。

雙絞線傳輸VGA信號的模式

    A）單路傳輸

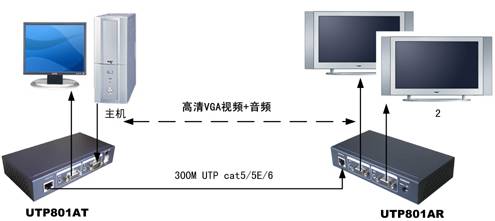

    遠程視音頻會議信號通過網絡傳輸?shù)浇K端，再利用VGA雙絞線傳輸器將信號高保真的傳輸?shù)浆F(xiàn)場。此方案工程布線簡單，穩定性高、性價比優越，適用于大型會場，多人觀看同一個屏幕。同時可配備專業的標準機架，維護非常方便。如下圖：

    B）多路傳輸

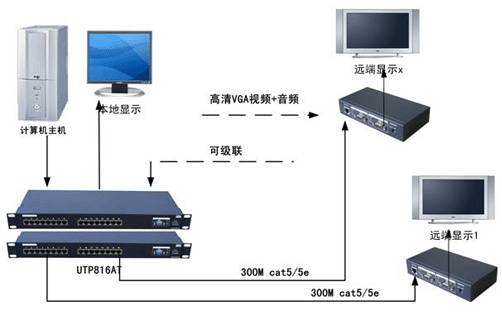

    多路視頻會議適用于企業、行政等大型會議，為了更好的了解會議進展和內容，與會的每個人都需要有一臺顯示設備，保證會議的高效直觀。此系統配備了多臺16路的VGA發射器，并置于機房?jī)?nèi)，便于管理，后端每臺顯示設備配備單路的VGA接收器，可將會議視音頻信號高保真無延遲的延長300米。如下圖：

    C）復合傳輸

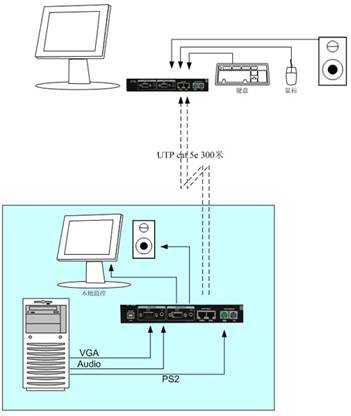

    前面我們?cè)谟懻搸追NVGA傳輸方式的時候，提到過用普通網線就能傳輸視頻、以及鼠標鍵盤信號，這種系統模式非常適用于點對點、多人復合的視頻會議。優點在于能共享同臺主機上的WORD、PPT等可視文檔，幾乎沒有任何延遲，好比坐在同一辦公室內，大大節約了時間空間上的限制，讓與會者身臨其境。如下圖：

VGA雙絞線傳輸常見問題

    VGA延長器在使用過程中經常會遇到圖象方面的問題，比如清晰度不夠，有拖尾、模糊、偏色等怎么辦呢？雙絞線在很多干擾十分強烈的地方都會見到，它擁有價格低廉、抗干擾能力強等許多優點。視頻信號如果直接在雙絞線內傳輸，也會衰減很大，所以視頻信號在雙絞線上要實現遠距離傳輸，必須進行放大和補償，雙絞線視頻傳輸設備就是完成這種功能，而且我們今天廣泛使用的局域網也是使用雙絞線。下面我們就常見的問題給出具體的解決方法，一般來說經過如下處理，會得到滿意的效果。

    I.圖象有色彩但比較花的閃動

    故障原因:一般是延長器的調節開關沒有調好。

    解決方法:用配備的小螺絲刀慢慢調節延長器遠端的調節旋鈕至滿意圖象狀態。

    II.圖象字體有拖尾

    常見故障原因大致幾種：

    1.水晶頭沒有壓好，接觸電阻大 ；

    2.遠端調節開關沒有調好；

    3.網線質量太差或網線距離超過使用距離及距離較遠而網線質量一般。

    解決方法:調節遠端的旋鈕，重新壓制水晶頭，使用質量好的水晶頭，確保接觸良好。使用好的品牌網線(超5類線為佳)，傳輸距離較遠的請使用我們推薦的品牌網線。

    III.屏幕嚴重偏色，全紅、綠、藍、距離短拖尾長，調節開關無法解決

    故障原因：VGA延長器的VGA接口部分有接觸不良的問題，水晶頭接觸不良的問題，不正確使用屏蔽網線和水晶頭的問題。

    解決方法：檢查VGA接口或更換VGA連接線，搖晃水晶頭，檢查是否接觸不良問題并進行測試是否全通，重壓或重做水晶頭。距離短拖尾長一般是屏蔽水晶頭和網線沒有正確接地的問題，解決方法：進行接地，并使用屏蔽水晶頭。

    IV.遠端沒有圖象顯示，指示燈不亮

    故障原因：一般來說是VGA接口沒有接好和網線及水晶頭的問題。

    解決方法：檢查VGA接口及線纜部分,確定通暢和接觸良好，檢查網線和水晶頭是否連通和接觸良好。

    V.圖象有斜紋,條紋

    故障原因：一般是附近有強電磁干擾。

    解決方法：布線擾開干擾源或使用屏蔽的網線和水晶頭。

視頻會議的發展趨勢

    1. 視頻圖像高清化

    隨著運營商成為視頻會議的主要使用實體，隨著1080P產業鏈迅速擴大，1080P產品價格下降，運營商在網絡帶寬上擁有無可比擬的優勢并安裝了高清視頻會議終端，運營商開始謀劃利用高清視頻會議系統提供外包服務激活市場需求。2010年高清視頻會議將成為市場主角，金融、政府、電力等高端客戶開始測試和建設遠程高清視頻會議系統，以滿足高端的會議、培訓和交流的需求。隨著技術的成熟以及市場競爭的加劇，國內各視頻會議系統廠商將逐步降低產品價格，中低檔位的1080P終端產品的價格已經迅速降到接近高端標清終端的水平，所以選購合適的傳輸設備在視頻會議中顯示出更為重要的地位。

    2. 功能應用多元化

    不同的行業，對視頻會議的應用功能要求也千差萬別，以前視頻會議系統功能有限，但隨著技術的發展和功能的豐富，行業對其的選擇也呈現個性化的趨勢。針對軍隊需求特點，需要達到數據共享、集中控制，具備先進的操作和高可靠性，滿足演講報告、音視頻會議等，可以實現文檔共享、同步瀏覽、電子白板、文件分發、桌面共享等強大功能，同時，滿足遠程教育多方位應用需求，能夠現場遠程互動視頻培訓、學習、交流，并為學員定制點播、直播內容等。這時我們可以考慮選用能同時傳輸視頻、音頻、鼠標、鍵盤甚至USB信號的傳輸設備，以便滿足軍隊多元化的會議要求。

    3. 安全保密個性化

    視頻會議系統會采用一定的保密措施，比如身份認證、數據加密等等。但對于一些對安全有著特殊要求的行業，這卻遠遠不夠。系統本身會利用加密隧道進行傳輸，對用戶信息進行三次驗證，達到安全交互的目的。但如何保證信號的終端與客戶之間的安全性呢?最可靠的方式就是讓用戶無法接觸終端主機，保證信息無法被刪除竊取。利用雙絞線傳輸器就能很好的解決上述問題，既能達到保密的效果，又能更好的管理終端設備。
