案例一:
本來有一個相機,比較老點,是柯達的CX7430,最近在淘寶又淘了一個很便宜的相同型號機。底座是用膠木板做的,很簡單,鉆兩個相距15厘米的孔,就完成了。沒有合適的螺絲,用的是普通的螺絲,只能鉆進相機一半,也比較結實,湊合用了,不知道哪里能搞到合適的螺絲。
主要的部分是同步,需要簡單改造一下?吹接腥擞霉怦,兩個光耦做同步(cx7430可能需要4個),這樣雖好,但是有點麻煩,不適合我等懶人。實際上我的相機CX7430,在開機的情況下是可以直接并連的,注意是全部開機情況,而不是一個開機,另一個關機的情況。
上點圖片來說明問題,

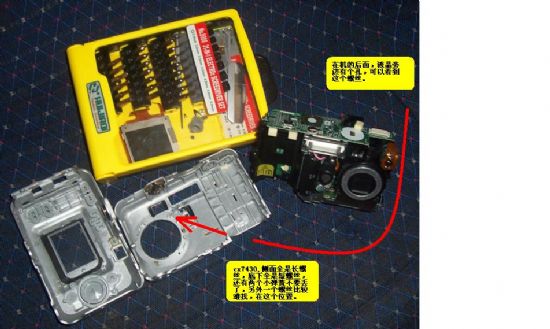

1 拆裝,CX7430很好拆裝,側面螺絲全是長的自攻螺絲,地面全是短螺絲,拆掉表面螺絲,后蓋就可以打開了;要打開前蓋,只需要再拆1個螺絲,位于液晶左上角,有一個孔,可以看到這個螺絲;還有兩個彈簧,一個是側面蓋的,另一個是底下電池蓋的。一般情況,拆前后蓋,都會動到這兩個彈簧。
2 接線,預壓,快門,公共地(電池地),如圖所示。把兩臺相機的這三個端子,通過導線接到一起,就行了。最好中間設置個接口,除非不想把它倆再分開了。
拍照或錄像時,操作方式和以前一樣,操作一個相機,另一個也同步動作。
--------------------
兩臺相機調節參數最好能一致,照出來效果很棒,照片我就不貼了。有一個小經驗:照相時,要調整兩臺相機的角度,使得目標在兩張照片中的位置進些較好,不然看起來費勁,現在發現軟件也有“智能”對齊功能,好像還不太完善。
案例二:
這是剛剛用廢舊的浴室燈底座拼裝的旅行版立體相機,附樣張!
案例三:
最近用2臺NV3相機DIY了一臺立體相機

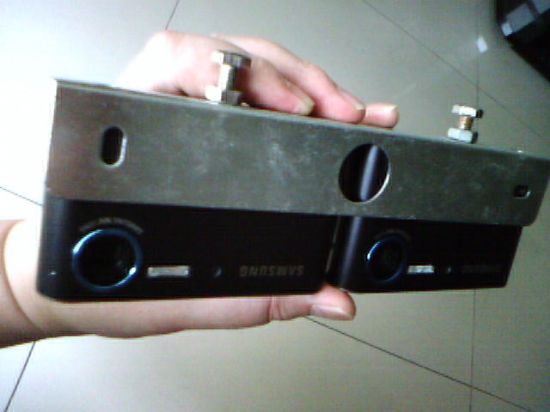

1、材料:2臺NV3相機、廢舊的游戲手柄、液晶電視安裝后剩下的卡槽,VCD盒、螺絲螺帽。

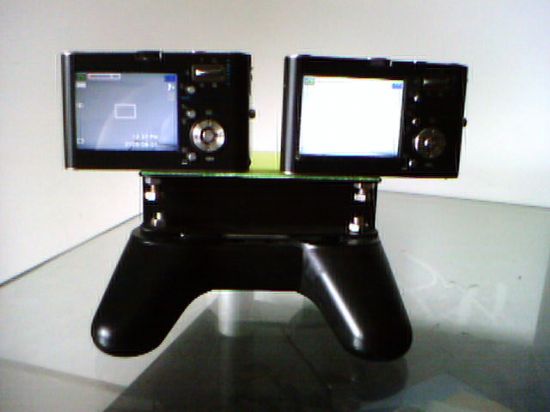

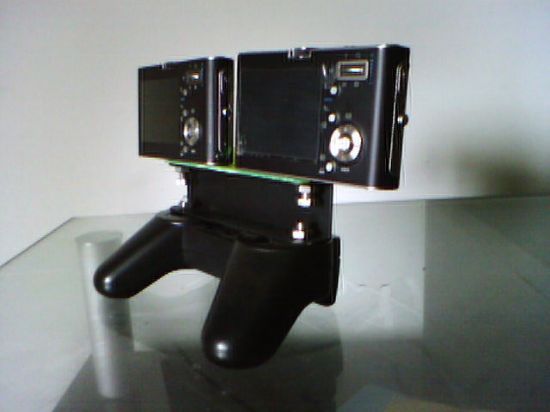

2、成品~~…………
3、樣張
