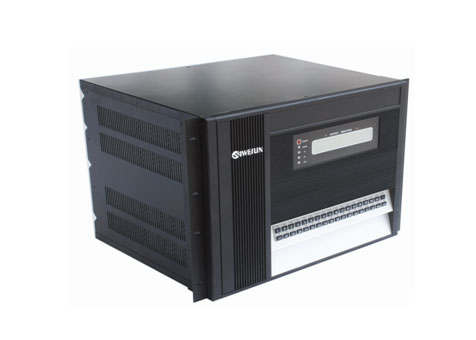

艾威盛時基校正矩陣切換器

進入“2010年度創新產品評選”投票

產品祥解

一.普通視頻矩陣切換的原理

    1.矩陣接電視及投影的黑屏現象

    一般廠商銷售的視頻矩陣切換器,在使用中,一般采用矩陣開關IC芯片進行開關切換 ,在開關打開與關閉時,往往會產生停頓現象,或產生開關延時動作,這樣往往會讓視頻信號的電信號突然消失幾個毫秒的時間,這樣的時間間隔會讓視頻信號的行同步丟失,這樣電視或者投影機在接收到同步信號消失時,會讓電視或投影機進入休眠保護狀態,這時電視或投影機判斷為視頻信號結束,讓屏幕黑屏,保護電子槍不被損壞. 等到電信號再次到來時,行同步檢測器檢測到同步信號后,這才會讓電視或投影校對同步信號再點亮屏幕.

    矩陣廠商在開發視頻矩陣時,都是采用交叉開關集成芯片來做矩陣切換器的,雖然各廠家的切換速度不同,但都會使視頻信號會突然中斷的,這樣就會使行同步信號丟失好多同步頭,只要檢測器檢測到有十來個同步丟失時,就會發出保護信號,讓電視或投影黑屏,因廠家的設計不同,其效果也不同,有的保護設計不好的,就會產生屏幕抖動或閃動,有的跳屏一下,保護設計好的效果是立即黑屏,等幾秒后再復原,這樣一般在投影機中比較明顯,我見過的最長有7秒,不過聽說還有15秒的切換黑屏現象.

    2.解決黑屏的方法

    在客戶的特殊環境下,有的切換要求比較高,對切換實現無縫、無跳屏、無閃爍、無黑屏及抖動。這樣要求，普通的視頻矩陣就會被淘汰。

    要實現上述功能，必須將視頻流用編碼方法，將模擬視頻信號轉換為數字信號，放入內存進行存取，在存取之前設計一個數字矩陣開關，將這些視頻信號進行切換，當切換完的信號送入內存存放起來，然后再用一個解碼器，將內存的積壓的數據用先入先出的方法調出，還原成普通視頻信號，這樣，在切換中斷或丟失信號時，內存的數據還未取完，輸出會一直會保持視頻的流暢,也不會出現中斷，當信號來了以后，內存的數據就會再次增加存入，這樣一直運行，實現無間斷切換。

    上述內存存取的效果好比一只水槽，當水流入后，水池好比內存，在水池上端加一個進水管子，好比視頻信號輸入端，水槽下面有一個出水口，好比信號輸出端，這樣不管你進水管有多少次暫短的停頓，水槽中的水一直會為出水口提供水流，使出水口出水保持不變。

    這樣的矩陣設計比較復雜，必須在信號的輸入口加編碼芯片，還要在切換部位加多位數字切換芯片，切換之后再加入內存芯片，最好再解碼還原，控制部分加入高位單片機，這樣成本較高，且這種矩陣的銷量不是很大，年銷量很低。一般矩陣廠商不會設計和生產。

    3.設計產品類型

    艾威盛公司根據供客戶的使用要求，開發了此類別的產品，主要有1U機型、2U機型、3U機型、6U機型、8U機型和12U機型。

功能特點

    1). 內置時基校正器，數字切換，可使主播出通道無閃爍、無靜幀切換。

    2). 視頻解碼內置4行自適應梳狀濾波器，大幅度提升亮度帶寬（大于5.5MHZ），大大降低了亮色串擾。

    3). 廣播級切換芯片，完全保證切換器技術指標。

    4). 音頻非平衡輸入輸出。

    5). 掉電記憶功能使所有的配置參數在關斷電源后都不會丟失，下次開機時，時基切換器會自動調用以前的配置參數，進入設定的工作狀態。

    6).  多種信號復合矩陣中，可以對任何種類的信號輸出，獨立或編組完成輸出切換。

    7). 采用紅外遙控鍵盤，可以完成本機的全部操作。

    8). 通過軟件可實行快速通道切換，通道循環切換控制，通道定時同步異步切換控制，簡單人性化。

    9).本設備配有外接鍵盤，可實現鍵盤遠程控制設備，方便快捷。

    10). 產品備有RS232和RS485及RS422控制方式接口，可根據客戶需要進行選加終端，方便實施遠程控制，可支持與多家中控設備相連，簡單的控制協議方便用戶安裝調試。

    11).產品備有網絡控制模塊接口，可實現以太網遠程控制設備，客戶可自行修改TCP/IP地址，方便客戶實現多點INTERNET遠程控制。

    12).切換器配有液晶顯示屏與LED數碼顯示屏，全通道狀態界面顯示，人機交互方便、直觀�？梢詫Ω髀份斎胄盘栠M行全面的監視，判斷輸入信號的有無信息監視，為系統提供全面的管理信息。減少操作的盲目性。

    13). 可以對各路輸入信號進行全面的輪循監視，循環監視時間可調，軟件操作便捷為系統提供全面的管理信息。

    14).     產品采用高帶寬設計，兼容性極強，支持高清信號，480P、720P、1080P、和1080I等高清格式。并支持全電視信號的所有種類制式，適用工程中各種信號切換。

    15). 公司產品中采用目前主流的進口抗干擾芯片，對工程中的電場干擾進行強有力的吸收，適用復雜的工程現場，對輸入輸出的信號有明顯的改善效果。

    16).   標準的U箱設計，高檔鋁合金機箱設計架構，提高電子屏蔽效果，外觀高雅氣派。

技術指標
