2010年度大屏盛典創新產品評選候選產品

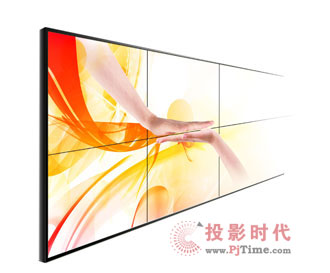

創維群欣一體化數字智能超窄邊液晶拼接

進入“2010年度創新產品評選”投票

    一體化數字智能超窄邊液晶拼接是創維群欣安防推出的又一款液晶智能拼接產品，它與傳統的液晶拼接相比是使用的液晶面板拼接縫隙更�。ㄗ钫�邊框處為2.4MM），采用內嵌入式智能圖像拼接控制模塊。功能更強大，操作更方便，實用性更靈活。

    其原理就是利用安裝在控制端電腦上的圖像拼接控制軟件發出的控制協議指令，通過RS485通訊方式將指令傳輸?shù)綀D像控制器的中央命令控制系統，進行快速分析處理，并迅速傳輸給每一個拼接單元之間連接的RS485通信模塊，來對每一個拼接單元發出指令，指定每一個需要參與大畫面組合的拼接單元的圖像進行相對應的實時準確放大或縮小，從而實現多個顯示單元組合拼接而成的大畫面。而由于該方案是通過核心控制軟件及嵌入在每一個拼接單元里的高速圖像數字處理模塊來實現的圖像智能拼接，同時采用的是工業級的超窄邊高亮度液晶面板，所以，我們稱作是一體化數字智能超窄邊液晶拼接。該液晶拼接控制系統主要由智能液晶拼接單元模塊、超窄邊液晶面板以及圖像通訊控制模塊構成。具有軟件操作簡單、系統穩定可靠、拼接畫面清晰流暢的特點。

產品特點：

    超窄邊液晶拼接單元

    1） 超窄邊框超薄超輕設計, 創維46寸超窄邊液晶拼接采用工業級的DID-TFT液晶面板，邊框最窄邊處小于2.4MM，厚度小于6CM，大大提高安裝調試的效率。

    2） 采用高亮度、高對比度、高色域處理技術, 相對普通液晶屏，工業級的DID液晶面板亮度達到700cd/m2，對比度3000 ：1，圖像色彩靚麗、還原性更好、層次感更突出。

    3） 采用最新的色彩校正技術及獨特的寬視角處理技術,可視角度達到178度，對動、靜態圖像畫面處理更具專業性，使得畫質清晰、逼真，視角更寬闊。

    4） 最新創維第三代V12數字高速圖像處理技術，應用先進的數字高速圖像處理技術，視頻帶寬高達500MHZ，運算實時分割放大輸入圖像信號，在多倍分割放大處理的單屏畫面上，徹底解決模/數之間轉換帶來的鋸齒及馬賽克現象，拼接畫面清晰流暢，色彩鮮艷逼真。

    5） 最新3D高畫質圖像數字處理技術,即3D數字梳狀濾波和3D數字圖像降噪技術，大大消除圖像細節的雜波干擾、邊緣鋸齒現象。

    6） 最新智能自動消殘影技術,自動消殘影技術的應用可有效防止液晶屏被灼傷，以延長液晶屏的使用壽命。該功能可自動識別輸入圖像的靜止或運動情況，來判斷當前屏幕所顯示畫面的動與靜，及時發出命令使得顯示在屏幕上的靜止畫面在水平方向上產生一定幅度的相位位移，從而消除在靜止畫面時液晶分子容易被損傷的情況，有效延長液晶屏的使用壽命。

    7） 超窄邊液晶拼接墻的結構，采用模塊化設計，有機柜式和壁掛式兩種，安裝方式操作簡單，易于安裝。

    圖像拼接控制器

    1）最新高速數字陣列切換及擴展技術,采用并行高速圖形處理技術，實現了多路信號的統一處理，處理效率高。最高支持多達64路的VGA信號實時顯示及64路復合視頻實時顯示與迭加，滿足客戶的任意拼接組合擴展。

    2）CBD動態公共顯示區域技術,有效地解決了顯示帶寬和高畫質圖像清晰度之間的矛盾問題，從而實現拼接畫面的漫游、迭加、拉伸、縮放功能。

    3）采用基于LVDS差分傳送技術，增強抗干擾能力,即并行高速總線連接技術，上位控制端發出命令后，系統能在1微秒時間內，切換信號到命令指定的通道，實現快速響應；采用基于LVDS差分傳送技術，能有效提高系統抗干擾能力，外部干擾對信號的影響降到了最低，并且，抗干擾能力隨頻率提高而提升。

    4）斷電前狀態記憶功能, 通過控制軟件的提前設置，能在現場斷電的情況下，能自動記憶設備關機前的工作模式狀態。

    控制軟件

    1）人性化軟件操作界面功能,系統管理軟件平臺基于Windows 2000/NT/XP中文操作系統，支持Windows的各種應用，采用專用的Skyworth智慧型控制軟件，無需數據庫支持，不需安裝數據庫引擎，方便維護、備份等系統管理，人性化操作界面，易懂、易操作。

    2） 智能化拼接縫隙圖像補償、圖形調整功能,可在控制端對LCD拼接時的縫隙進行屏幕數據補償、幾何修正、任意調整圖像重顯率，滿足用戶的個性化需求。

    3）拼接單元實時控制功能,控制軟件通過RS232（RJ485）通訊接口與各拼接單元的通信連接，可對各顯示單元進行實時控制，調整各顯示單元的亮度、對比度及色溫，調整后參數自動保存，從而保證整個拼接屏幕色彩的一致性和亮度的均勻性，并設有參數恢復出廠設置功能。

    4）瞬時圖像靜像功能,通過操作軟件界面的靜像按鈕，可快速凍結當前狀態的圖像畫面，以便于及時觀看現場發生的情況細節。

    5）開放式軟件設計，可提供軟件開發包，支持二次開發,滿足用戶的個性化特殊需求。

產品主要技術參數

    超窄邊拼接單元

    1）分辨率1366X768  顯示比例16:9

    2) 拼接縫隙：≤6.7mm

    3) 亮度700CD/m2  對比度：3000：1

    4) 可視角度：178度，響應時間：8ms

    5）輸入接口：2路BNC視頻輸入、輸出；1；1路HDMI全高清數字接口輸入（1080P、60HZ）；1路YPBPR模擬分量接口輸入； 1路VGA模擬輸入接口；

    6）通訊接口：RJ485環路輸入\輸出

    7）帶操作按鈕，無線紅外遙控(可選)

    圖像控制器

    1）輸入信號：支持PAL\NTSC彩色制式，VGA接口（1920X1080\60HZ），MXN路輸入

    2）輸出信號：支持PAL\NTSC彩色制式，VGA接口（1366X768\60HZ），MXN路輸出

    3）RS485通訊控制方式

產品的實用性及應用領域

    由于該產品采用拼接模塊化設計，拼接單元帶操作按鈕，采用紅外無線遙控及RS485串口通訊方式的控制，通過拼接控制軟件可對任意一個拼接單元進行實時的控制，因此，該產品的實用性強，易操作、安裝、調試。

    目前，該產品已經廣泛使用在銀行、企業、公安、交通、平安城市建設等大型安防監控領域的終端顯示系統，得到不同行業用的充分認可。

售后服務承諾

    1）三包規定：根據國家《產品質量法》及《消費者權益保護法》，確定公司監視器的三包原則。

    1、監視器的包修規定

    (1)在正常使用情況下，監視器的整機包修期為一年，主要電器件（顯像管、機芯包修一年、變壓器、AV板包修二年）、（液晶屏、主板電源板、背光板包修一年），三包有效期自出廠之日起計算。

    (2)三包期內用戶可享受免費維修及免費更換零部件服務。

    (3)三包期內返廠維修的機器，免除所有維修費用，并免費為用戶提供包裝材料。

    (4)超出三包期外更換的材料按公司提供材料價格執行，用戶可向售后服務部查詢，三包期外更換的零部件保修一年。

    (5)三包期內未經售后服務部認可，擅自拆機和因使用或裝卸運輸不當造成的損壞，不予保修，按公司有關規定收取工本費。

    (6)人為或外界不可抗拒因素造成的機器損壞,不屬于保修范圍。

    2、監視器的包退換規定

    (1)客戶購買監視器30日內，出現電性能故障（不具備產品應具備的使用性能，或產品的使用危及人身、財產安全的），可根據客戶要求免費提供維修或退換機服務。

    (2)新機器出現嚴重外觀缺陷的可免費給客戶更換同型號同規格的機器或退機。

    (3)在整機三包有效期內出現相同的性能故障經兩次維修仍不能正常使用的可免費更換同型號機器或退機。

    (4)返廠維修機器七個工作日內未修好的，可根據用戶要求退換機。

    (5)整機超保修期，主要部件在保修期的機器，免費為用戶維修，原則上不作整機更換或退機。

    2）維修業務收費標準

    對三包期限以外的維修業務，根據國家經貿委發布的《部分商品修理更退貨責任規定》，制定我公司收費標準如下：

    1、對超過保修期的產品，總部人員應在維修前與客戶溝通，說明可能的收費項目及大致的標準。在征得客戶同意后安排人員上門維修。

    2、上門維修人員應在到達指定地點后，在維修前再次向客戶說明收費的項目。在征得客戶同意后開始維修工作。

    3、在維修結束后，維修人員應將更換的元器件等向總部報告，確認收費的具體價格，并將檢查費和人工費統計計算后，告知客戶收費標準。

    4、維修人員可接收客戶的現金或支票的方式。收取費用后，應給客戶開具公司計財部提供的收據，作為配件材料保修依據。

    5、相關收據應在維修前到財務部領取，異地員工可根據領導簽字采取一次性領取一定數量的收據。

    6、如客戶需要發票，可記錄客戶的詳細地址，告知財務部統一開具發票后寄給客戶或通過相關業務人員交客戶。
