觸摸屏的原理和分類

五線電阻觸摸屏

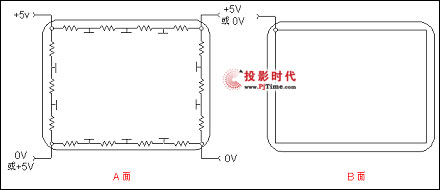

    五線電阻技術觸摸屏的基層把兩個方向的電壓場通過精密電阻網絡都加在玻璃的導電工作面上，我們可以簡單的理解為兩個方向的電壓場分時工作加在同一工作面上，而外層鎳金導電層只僅僅用來當作純導體，有觸摸后分時檢測內層ITO接觸點X軸和Y軸電壓值的方法測得觸摸點的位置。五線電阻觸摸屏內層ITO需四條引線，外層只作導體僅僅一條，觸摸屏得引出線共有5條。

    五線電阻觸摸屏的改進：

    首先五線電阻觸摸屏的A面是導電玻璃而不是導電涂覆層，導電玻璃的工藝使得A面的壽命得到極大的提高，并且可以提高透光率。

    其次五線電阻觸摸屏把工作面的任務都交給壽命長的A面，而B(niǎo)面只用來作為導體，并且采用了延展性好、電阻率低的鎳金透明導電層，因此，B面的壽命也極大的提高。

    五線電阻觸摸屏的另一個專有技術是通過精密的電阻網絡來校正A面的線性問題：由于工藝工程不可避免的有可能厚薄不均而造成電壓場不均勻分布，精密電阻網絡在工作時流過絕大部分電流，因此可以補償工作面有可能的線性失真。

    五線電阻觸摸屏是目前最好的電阻技術觸摸屏，最適合于軍事、醫療、工業控制領域使用。
