2008十大最具代表性的AV信號處理產品

矩陣功能更全面 大連捷成X-PLUS多格式矩陣
來源:投影時代 更新日期:2009-01-22 作者:pjtime資訊組
內容導航:  分頁瀏覽 | 全文瀏覽

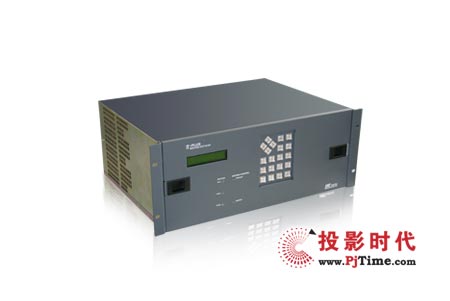

矩陣功能更全面  大連捷成X-PLUS 多格式矩陣

  2008年,大連捷成推出X-PLUS 多格式矩陣,該產品凝結了大連捷成公司十余年設計制造經驗,是一款混插、多層、多格式、全規模的全新專業切換矩陣。此矩陣在一個機箱內可完成多種格式信號的切換調度,切換規模為4×4 ~ 128×128,機箱規格分為1RU、2RU、4RU 和8RU 高度,支持的信號格式為:VIDEO、SD、TS、HD、DS3、VGA、YUV、DVI、HDMI、AUDIO、AES/EBU、RS232、RS422 等涵蓋了廣電行業中所有格式的視音頻信號。

    X-PLUS 矩陣的切換系統分切換模塊和切換核兩種,四種機箱規格,其中1RU 機箱只能配置切換模塊,其它2RU 機箱以上包括(2RU 機箱)既能配置切換模塊又能配置切換核,可根據用戶需求靈活配置。切換核技術的應用,使X-PLUS 系列矩陣真正實現了小體積、大規模切換的領先技術,結構靈活,能夠滿足客戶的各種配置需求。

    X-PLUS 系列矩陣是世界上唯一一款可同時兼容大、中、小規模,并可靈活配置多種信號格式的全規模、多格式矩陣。 產品特點:

  • 規模:4×4 ~ 128×128
  • 機箱規格:1RU、2RU、4RU、8RU
  • 支持的信號格式:VIDEO、AUDIO、SD、ASI、HD、DS3、AES/EBU、VGA、YUV、DVI、HDMI、RS232、RS422 等
  • 引用的接口有:BNC、RJ45、DB25、DVI、HDMI、DB37
  • 支持兩種模式的切換:矩陣電子切換和點對點By-pass
  • 引用切換核技術,實現了小體積、大規模切換
  • 具有旁通(BY-PASS) 功能:在矩陣正常工作的情況下,可將某些通道設置為電子切換或旁通(BY-PASS) 信號直通狀態。
  • 冗余式電源、冗余式控制模塊
  • NODE-BUS 端口,實現多機箱級聯,組成多層切換矩陣
  • 控制方式采用C-BUS、CAN-BUS、RS-232/422、LAN
  • C-BUS 和CAN-BUS 端口可與本公司生產的相應的遙控面板連接,實現對矩陣的遠程控制,可達數百米
  • RS232/422 端口可與上位機連接,配合矩陣控制軟件,通過上位機對矩陣進行控制
  • LAN 端口支持TCP/IP 協議,與局域網連接,實現實現上位機通過網絡對矩陣進行監控
  • 雙REF 外同步參考,支持多制式場消隱切換
  • 內置散熱風扇,強制風冷散熱
  • 前面板自帶LCD 液晶顯示和本機控制面板,對矩陣進行控制
  • 前門邊緣與機箱邊緣上采用鈹青銅設計,可有效的屏蔽外部電磁波的干擾
  • 廣播級標準,各項指標均優于國標甲級
