2008十大最具代表性的AV信號處理產品

信號處理產品發展概況

    2008年是大屏幕、數字高清以及視頻會議等系統工程快速增長時期，作為系統工程的重要環節信號切換、轉換、傳輸?shù)刃盘?hào)處理產品，也同樣經歷了高速的發展，尤其是2008年奧運會項目，以及火炬?zhèn)鬟f、政府奧運保障等項目的開展，加進一步加大的對信號處理產品的需求量，同時，也對信號處理產品提出了更高的要求。

　　“切換”指矩陣切換器，它將一路或多路視音頻信號分別傳輸給一個或者多個顯示設備,如兩臺電腦主機要共用一個顯示器,矩陣切換器可以將兩臺電腦主機上的內容任意切換到同一個或多個顯示器上。按信號源可以分為：VGA、 AV、 DVI、RGB、HDMI矩陣切換，2008年，隨著行業市場的細分，矩陣產品的推出有了更為明確的針對性，如2008年格芬、克萊默等均專門針對家庭應用開發出了高性能的矩陣產品，而金萊達則根據日益壯大的安防行業，推出安防矩陣。另外，2008年，HDMI與DVI矩陣在技術上已經相當成熟，如利國已經推出了最大32路HDMI矩陣切換，另外Creator、兆科電子等均在DVI大矩陣上也取得了顯著的成績，目前的產品都在追求精益求精。

　　“轉換”由轉換器完成，它是一種將一種信號轉換成另一種信號的裝置。它要求轉換過程中信息不發生畸變、失真、延遲等，因此對轉換器的線性度、輸入輸出阻抗匹配和隔離等有一定要求。2008年，轉換器產品體系不斷完善和豐富，如利國、科迪、大連捷成等均有大量的新產品推出。

　　在整個系統工程中，傳輸是一個十分重要的環節。用來傳輸?shù)慕橘|(zhì)主要有同軸電纜、光纖和雙絞線。目前雙絞線的傳輸已被廣泛采用，且傳輸距離越來越長。光纖是最好的信號傳輸媒介，隨著技術與原材料價格的降低，其成本逐年下降，應用也越來越多，在近年來廣受關注。

　  在08年底的時候，我們?cè)诖藶榇蠹医榻B2008年最具有代表性的信號處理產品，讓產品來鑒證2008年信號處理設備取得的進步。

矩陣性能更加強大 科迪推出高清YPbPr視頻矩陣

科迪高清YPbPr視頻矩陣

    自2008BIRTV展會結束以后，科迪搭建的高清會議系統吸引了大批客戶。

    高清YPbPr視頻會議系統由支持高清YPbPr模擬視頻的信號源、切換中樞、終端顯示設備組建完成。核心型號切換設備采用大連科迪高清YPbPr視頻矩陣，轉為使用YPbPr高清信號的系統設計，避免了以往采用RGBHV矩陣只使用前三個RGB輸入端口的憋端，矩陣支持圖像分辨率720P、1080i、1080P等高清標準，并且兼容標準。

    目前，隨著信息技術的不斷發展，用戶對會議系統提出了更高的要求，高清矩陣是大連科迪公司研制的高品質數字矩陣，運用先進的技術和設計結構，采用最先進的進口切換芯片和優質成熟的電子元器件，從而保證矩陣系統高度的安全性，可靠性及優異的性能指標。

     經過嚴格的測試，科迪高清矩陣憑借領先的技術、全國范圍的規模應用和完善售后服務經驗等優勢，成為黑龍江移動通信高清視頻視頻會議系統的供應商。

矩陣功能更全面 大連捷成X-PLUS多格式矩陣

矩陣功能更全面  大連捷成X-PLUS 多格式矩陣

　　2008年，大連捷成推出X-PLUS 多格式矩陣，該產品凝結了大連捷成公司十余年設計制造經驗，是一款混插、多層、多格式、全規模的全新專業切換矩陣。此矩陣在一個機箱內可完成多種格式信號的切換調度，切換規模為4×4 ～ 128×128，機箱規格分為1RU、2RU、4RU 和8RU 高度，支持的信號格式為：VIDEO、SD、TS、HD、DS3、VGA、YUV、DVI、HDMI、AUDIO、AES/EBU、RS232、RS422 等涵蓋了廣電行業中所有格式的視音頻信號。

    X-PLUS 矩陣的切換系統分切換模塊和切換核兩種，四種機箱規格，其中1RU 機箱只能配置切換模塊，其它2RU 機箱以上包括（2RU 機箱）既能配置切換模塊又能配置切換核，可根據用戶需求靈活配置。切換核技術的應用，使X-PLUS 系列矩陣真正實現了小體積、大規模切換的領先技術，結構靈活，能夠滿足客戶的各種配置需求。

    X-PLUS 系列矩陣是世界上唯一一款可同時兼容大、中、小規模，并可靈活配置多種信號格式的全規模、多格式矩陣。 產品特點：

• 規模：4×4 ～ 128×128
• 機箱規格：1RU、2RU、4RU、8RU
• 支持的信號格式：VIDEO、AUDIO、SD、ASI、HD、DS3、AES/EBU、VGA、YUV、DVI、HDMI、RS232、RS422 等
• 引用的接口有：BNC、RJ45、DB25、DVI、HDMI、DB37
• 支持兩種模式的切換：矩陣電子切換和點對點By-pass
• 引用切換核技術，實現了小體積、大規模切換
• 具有旁通(BY-PASS) 功能：在矩陣正常工作的情況下，可將某些通道設置為電子切換或旁通(BY-PASS) 信號直通狀態。
• 冗余式電源、冗余式控制模塊
• NODE-BUS 端口，實現多機箱級聯，組成多層切換矩陣
• 控制方式采用C-BUS、CAN-BUS、RS-232/422、LAN
• C-BUS 和CAN-BUS 端口可與本公司生產的相應的遙控面板連接，實現對矩陣的遠程控制，可達數百米
• RS232/422 端口可與上位機連接，配合矩陣控制軟件，通過上位機對矩陣進行控制
• LAN 端口支持TCP/IP 協議，與局域網連接，實現實現上位機通過網絡對矩陣進行監控
• 雙REF 外同步參考，支持多制式場消隱切換
• 內置散熱風扇，強制風冷散熱
• 前面板自帶LCD 液晶顯示和本機控制面板，對矩陣進行控制
• 前門邊緣與機箱邊緣上采用鈹青銅設計，可有效的屏蔽外部電磁波的干擾
• 廣播級標準，各項指標均優于國標甲級

矩陣性能更加強大 兆科推出全功能信號矩陣

矩陣性能更加強大 兆科推出全功能計算機信號接口矩陣

    根據客戶需求，隨時調整、更新產品是企業的生存之道。為了滿足客戶對矩陣產品更高的要求，兆科推出全功能計算機信號接口矩陣，并運用于多個大型指揮控制系統，取得了圓滿的成功。該矩陣的推出和成功應用是矩陣結構體系的一個創新，為工程應用提供了一個十分靈活高效的解決方案。

    傳統的計算機信號矩陣是按照接口類型分類的。計算機信號矩陣通常有5BNC接口矩陣、VGA接口矩陣、網線接口矩陣，近年來又出現了DVI矩陣。工程商在進行工程設計時，只能在這四種矩陣中選擇一種。而工程應用是復雜多變的，尤其是大型顯示系統，傳輸方式要求多樣化，各種接口都可能出現，這就給工程設計增加了難度。設計者只能根據工程主要需求，選擇一種接口形式的矩陣，對于不同接口都信號，不得不采取接口轉換設備，諸如VGA-5BNBC轉換器，VGA-CAT5轉換器，VGA-DVI轉換器等等。這些設備的接入一方面增加了成本，另一方面造成系統連接關系復雜，發生故障的幾率增加，系統的可靠性降低。

    能否有一種矩陣，可以解決與各種信號接口完全兼容的問題，兆科全功能接口矩陣徹底解決了這一問題。所謂全功能接口矩陣，是指矩陣的每一輸入和輸出接口形式可根據需要任意選擇。矩陣的接口是一個可插拔的模塊，模塊種類齊全，有VGA模塊、5BNC模塊、CAT5(網線)模塊、DVI模塊。設計者可根據需要任意選擇不同模塊，組成自己所需要的矩陣。由此組合而成的矩陣就是一個具有多種接口的全功能矩陣。

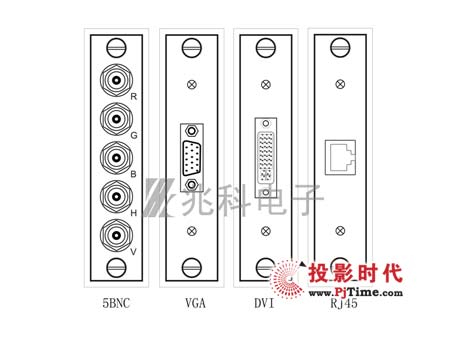

    此次推出的全功能接口矩陣型號是MT-4832MFI。有48路輸入，32路輸出，機箱高度13U，見圖1。矩陣接口板有輸入和輸出兩類，輸入板和輸出板均有VGA接口板、5BNC接口板、CAT5(網線)接口板、DVI接口板，見圖2。下一步計劃開發出光纖接口板，進一步豐富完善接口類型。矩陣接口采取模塊化設計，可熱插拔，接口板可根據需求任意選擇配置，由此組合起來的矩陣是一個具有多種接口的全功能矩陣，以全功能矩陣為信號交換中心，可構成一個兼有VGA電纜、超五類網線、5BNC電纜、DVI電纜、光纜等多種傳輸線路的計算機RGB信號傳輸交換系統。

圖一

雙絞線應用廣泛　優特普推出無源雙絞線傳輸器

雙絞線傳輸器應用廣泛

　　在系統工程中，同軸電纜、光纖和雙絞線是最主要的介質。同軸電纜傳輸時其受到的衰減與傳輸距離和信號本身的頻率有關。信號在同軸電纜內傳輸時不僅信號整體幅度受到衰減，而且各頻率分量衰減量相差很大，特別是色彩部分衰減最大，因此同軸電纜只適合于傳輸距離200米左右的視頻。

　　光纖是為了解決遠距離的視頻信號傳輸而使用的。由于光纖整體傳輸系統價格太高，光纖鋪設、連接需要專門設備，并且安裝調試?yán)щy，故障難找，損壞不易維修等缺陷，對于2000米以內近距離視頻傳輸而言，光纖并不是一個很好的選擇。

　　雙絞線是目前解決這一應用問題的最佳技術方案，在現在的目前的許多系統工程中得到了大量使用。

　　代表產品：優特普無源雙絞線傳輸器

　　2008年，針對系統工程中經常用到的雙絞線傳輸介質，優特普推出系列無源雙絞線傳輸器，可以應用于安防監控系列和VGA視頻傳輸系列，產品生產數量多、包裝成本較低，并作為優特普雙絞線品牌的普及產品，所以價格方面比較適中，方便廣大工程商批量采購。

    優特普推出的產品型號為 1.UTP101P-III   2.UTP801P UTP101P-III

　　產品簡介

    UTP101P－III是一款防水型的AV信號傳輸器，主要應用在安防、教學等領域的高清晰AV信號無源雙絞線視頻傳輸，它使用五類或五類以上非屏蔽雙絞線作為傳輸介質，能夠?qū)崟r(shí)傳輸彩色或單色PAL NTSC SECAM等制式的基帶視頻信號。

    和傳統的UTP101P-II相比

    UTP801P產品簡介

　　高清VGA視頻雙絞線傳輸器UTP801P是一個具有長距離驅動能力的高品質視頻信號傳輸設備，廣泛應用在液晶、等離子平板多媒體廣告工程中。UTP801P分為發射器和接收器，必須配對才能使用。一套UTP801P傳輸設備可將電腦主機輸出的RGBHV形式VGA、SVGA、XGA、SXGA、WXGA(16:9)、UXGA等信號，通過非屏蔽五類及五類以上雙絞線（CAT5/5E/6）平衡傳輸，高保真地傳輸視頻信號35米，分辨率為1024*768，傳輸后的視頻效果沒有重影、沒有拖尾、畫面清澈如初。

HDMI技術成熟 利國推出32路HDMI輸出矩陣

利國推出32系列大型高清HDMI信號矩陣產品

  　隨著人們對高清震撼的視覺效果的追求，如視訊會議，指揮系統等系統越來越廣泛的采用HDMI（數字高清）信號，HDMI不僅可以滿足目前最高畫質1080P的分辨率，還能支持DVD Audio等最先進的數字音頻格式，支持五聲道96kHz或立體聲192kHz數碼音頻傳送，而且只用一條HDMI線連接，免除數字音頻接線。相對其他格式的視頻信號HDMI高清輸出圖像效果更清晰，無閃爍，細節的表現力上更強，色彩更逼真，但由于技術的限制，目前還少有大型的HDMI信號矩陣，甚至連16系列的都不多。

    針對這一技術空白，近日北京市利國電子技術有限公司推出HDMI信號的32系列矩陣，該系列矩陣可將32路HDMI輸入信號切換到8路，16路，32路HDMI輸出，把后級設備的EDID參數或者默認的EDID參數復制到任意輸入口，有斷電現場保護功能，能保存設備上次關機前保存的狀態有信號監測功能，能監測當前各輸入通道是否有信號接入，有負載監測功能，能監測當前輸出通道是否接有負載，提供宏操作功能，可以進行全部輸出的同時切換，支持RS232和基于TCP/IP協議的網絡遠程控制。

針對Pro AV和家庭影院 克萊默推出HDMI矩陣

針對Pro AV和家庭影院　克萊默推出高性能HDMI信號矩陣切換器

　　針對Pro AV和家庭影院應用：克萊默推出高性能HDMI信號矩陣切換器 VS-66HDMI，具有時鐘再生和均衡功能，6路輸入的任意一路或所有輸入自由切換到6路輸出的任意一路或所有輸出。

    VS-66HDMI是Pro AV和家庭影院應用的理想選擇，它使用克萊默高技術的時鐘再生和均衡技術，在長距離的傳輸中，自動重建數字信號的完整性，確保信號準確的輸出。同時，該設備也提供增強的EDID (Extended Display Identification Data)處理，自動獲取連接的監視器的EDID設置并存儲，保證穩定可靠的連接，確保輸出最佳的信號質量。

    日益普及的HDMI（高清晰度多媒體接口），VS-66HDMI從容面對，每個通道支持高達1.65Gbps帶寬，適用于分辨率高達UXGA，60Hz刷新率和所有的高清信號的分辨率，HDCP (高清晰度數字內容保護).兼容，每個輸出提供了一個輸出斷開功能，可以預先設置12個狀態存儲， 方便隨時調用。

    VS-66HDMI有多種控制方式，靈活的應用在各種需求中�？梢允褂们懊姘灏存I控制，紅外線遠程遙控操作，或者通過網絡連接控制，提供RS-232串口控制，方便于使用觸摸屏系統，個人電腦和其他串口設備控制。支持前面板鎖定功能。

針對監控 金達萊推出高清監控矩陣

金達萊電子推出高清監控矩陣

　　據專業人士分析，2007年我們的中國視頻監控市場總量超過了10億美金，07年的增長率超過了30%。從2007到2012年，中國的視頻監控市場將會達到30億美金，這5年的復合增長率會達到24.2%。就是今后5年內，我們中國的視頻監控市場會以一個比較快的速度持續發展下去。

    針對快速增長的監控市場，濟南金達萊電子技術有限公司，通過對客戶反饋信息的分析，針對客戶的需求，對公司的產品進行了技術改進，推出了高清監控矩陣切換器系列產品。與于市場內其他監控矩陣產品相比，本公司高清監控矩陣切換器有高清晰度、高帶寬等特點。

    該系列產品可以使用鍵盤、紅外遙控、RS232串口控制矩陣切換器控制信號通道的切換。并該產品還可以通過串口外接監控鍵盤，對云臺、攝像機、解碼器等進行控制。

    通過技術改進，該系列產品可以完成控制云臺、攝像頭調焦、屏幕切換、定時編組輪顯等實用功能。通過RS232接口，該產品可與中控或者計算機相連接，進行信號通道切換的控制，方便客戶自己通過編程定制信號通道的切換。

    該系列監控矩陣切換器的顯示信號帶寬達到了150MHz，可以通過高清晰圖像信號。在高帶寬的支持下，圖像的清晰度也達到了一個較高的水平，可以完全滿足各種監控工程對于顯示信號帶寬以及清晰度的要求。

為實施數字化工程 利國推出HDMIT-GD轉換器

實施數字化工程 利國推出HDMIT-GD轉換器

    在工程應用系統中，從提高系統質量來看，整個系統全部采用數字化是一個很不錯的辦法。但是在這種情況下，整個系統的成本將十分昂貴。隨著數字技術的發展和推廣，大部分中高檔的信號處理和顯示設備都具有可視化數字信號接口（HDMI口），這為實施數字化工程提供了可能。但是由于諸多因素的限制，即使采用了數字化系統，也有很多場合需要把模擬計算機顯示器用的模擬信號送入數字系統中。

    利國HDMIT-GD轉換器是為解決這一問題而設計的產品。該設備可以把模擬的RGB信號轉換為HDMI信號。支持1路模擬RGBHV、RGsB或RGBs輸入, 支持1路模擬音頻，1路同軸數字和1路光纖數字音頻輸入，數字音頻優先選擇；支持1路模擬輸出和1路HDMI信號輸出；支持模擬音頻，同軸和光纖音頻的環出。

    此外，HDMIT-GD轉換器支持VESA標準，信號標準最高為1600×1200×60Hz，支持480P，720P，1080I，1080P等多種分辨率，滿足客戶不同需求并可保存各種分辨率下的可調節參數共32組。具有自動相位，自動DE功能，還可支持圖像水平位置、水平寬度、垂直位置、垂直寬度調節功能。其多功能性大大加大了實際應用的靈活性和操作性，是模擬信號轉換成數字信號的理想選擇。

光纖廣受關注 Extron推出光纖延長器

Extron推出光纖延長器

　　光纖，不僅可用來傳輸模擬信號和數字信號，而且不滿足視頻傳輸?shù)男枨�。其�?shù)據傳輸率能達幾千Mbps。如果在不使用中繼器的情況下，傳輸范圍能達到6-8km。它的數據處理能力強，擴展性好。近年來發展特別快，與之相關的設備被相繼推出。

    Extron FOX 500是一款光纖延長器，由一對發送器和接收器套件組成，用來通過單條光纜進行遠距離傳輸高分辨率RGB信號、音頻和RS232控制信號。它特別針對可靠性和優異的高分辨率圖像質量而設計，采用Extron獨特的全數字零壓縮技術，實現了完美的逐一像素的計算機視頻傳輸，最高分辨率可達UXGA（1600X1200）。特別針對視音頻系統而設計的FOX 500還包括了許多面向集成商的友好特性，例如圖像調整和校準，接收器的雙路RGB和音頻輸出，多位置RS-232控制、機架安裝能力以及實時系統監控等。

    對于需要長距離傳輸高分辨率信號，同時也需要維持最高信號質量的應用，F(xiàn)OX 500 Tx/Rx無疑是一個理想的選擇。由于傳輸內容安全且不受外界干擾，光纜被普遍用于政府、軍隊和醫療領域。FOX 500 Tx發送器和FOX 500 Rx接收器具有行業標準的LC類型連接。

    FOX 500 MM支持850nm的多模光纜，主要用于建筑物或設施間中等距離的傳輸，最遠可達150米。FOX 500 SM可同時支持1310nm的單模和多模光纜，單模光纜具有非常強的遠距離傳輸能力，極限距離可達30公里。被普遍用于機場、體育場等大型建筑，以及連接類似大學校園中的遠距離設施。

    為了便于集成到音視頻系統中，F(xiàn)OX 500 Tx可接收并數字化處理和傳輸所有格式的RGB信號（RGBHV、RGBS、RGsB和RsGsBs）、平衡和非平衡立體聲音頻和RS-232控制信號。FOX 500 Tx也可進行視頻和音頻優化控制。FOX 500 Rx具有兩路RGB和立體聲音頻輸出，可減少額外的音視頻設備需要，同時還提供針對RGBHV、RGBS或RGsB輸出的同步格式轉換。

光纖應用越來越多 CREATOR快捷推出光纖矩陣

CREATOR快捷光纖矩陣

　　隨著技術的進一步發展，光纖設備在系統工程中的應用越來越多，2008年，CREATOR快捷推出一款MATRIX OFM0808-A 光纖矩陣切換器。OFM0808-A是一款采用光纖傳輸，支持8路音視頻信號輸入/輸出的音視頻矩陣切換器�？蓪⑤斎�8路光纖信號同步或異步快速切換一路或多路通道輸出。

Creator快捷MATRIX OFM0808-A 光纖矩陣切換器

    OFM0808-A產品特性：

    ·支持8路光纖信號輸入，8路光纖信號輸出。
    ·光纖輸入。輸出接口采用多模LC型接口。
    ·光模可插撥，用戶可根據需要，更換光模。
    ·音頻型號類型有；立體聲、平衡或非平衡接法。
    ·視頻帶寬：165MHz，數字接口帶寬：1.65GHz。
    ·提供獨立的光纖和音頻平衡/非平衡輸入，輸出端子。
    ·每路光纖分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖象和聲音信號能高保真輸出。
    ·帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入。
    ·具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

    系統連接圖
