奧圖碼HD70S打造120英寸家庭影院

設備清單

    如今，許多影音玩家已經不滿足于一臺大尺寸彩電帶來的樂趣，畢竟，平板電視目前主流的尺寸在52英寸以下，52英寸以上的產品幾乎都是“天價”。而投影機則能在消費者可接受的價格范圍內輕松投出100英寸左右的影像。

    下面一起欣賞一下這位網友以奧圖碼的HD70S為中心打造的120英寸家庭影院，有組建家庭影院意愿的朋友不妨作為參考。

：
投影機：奧圖碼HD70S
投影幕：維仕達120英寸灰幕
電視：三星LA46M81B
DVD：先鋒DV-400V
功放：雅馬哈DSP-AX361
音箱：樂富豪鉆9.5，WH2.0中環
線材：秋葉原

奧圖碼HD70S投影機

    HD70S投影機是奧圖碼2007年推出的一款采用Optoma獨家第三代True Vivid影像技術的投影產品。

    HD70S搭載德州儀器DLP Tm 720P DMD Chip芯片，亮度1300流明，對比度達到4000：1。奧圖碼顏色處理專家成功開發出多種Degamma灰階調整方案，并應用于HD70S中，滿足消費者對于多種播放模式的需求，讓消費者根據環境需求隨心所欲的選擇色彩，并保證其在各種應用場景中均能表現出細膩的畫質與顏色。

    為了滿足一些玩家的挑剔需求，HD70S更采用奧圖碼獨家第三代Ture Vivid影像技術，采用德州儀器新一代多段式色輪及演算技術，增強各原色的亮度與彩度，延續Optoma在家用機多年的顏色調整技術，單獨針對R, G, B, C, Y, M之亮度與對比作演算微調，搭配獨家Gamma & Degamma曲線，提供高亮度下的鮮艷真實色彩表現。同時HD70同HD70S均采用了德州儀器的極致色彩技術，大幅提升了三原色(RGB)之外的“中間色(CYM)”的亮度與色彩表現，強化了色彩飽和度，使色彩表現更加真實，畫面更立體。

    接口方面，HD70S擁有豐富及完備的影像輸入/輸出接口，其中更支持HDMI 目前最高版本1.3a信號的輸入。常用的D-Sub、Composite 及S-Video，能滿足消費者的正常使用要求。此外還支持12V繼電器輸出，可用來控制電動窗簾和視聽室的燈光。

    在OSD菜單設計和功能遙控器的使用上，擁有自動關機與睡眠關機功能，使影片的播放更便捷、更加節能。播放模式選擇有4：3、16：9及windows影像模式，切換操作簡單、方便。獨家的TV影像切換模式，自動切除電視影像邊緣的不良訊號，使用者觀看電視節目時畫面平順，無噪訊。而夜光遙控器的設計，滿足大多數消費者在光線較弱的環境下播放影片之用。

三星LA46M81B液晶電視

    三星LA46M81B液晶電視外觀采用最常見的亮黑色外觀，配合窄邊框設計加上銀色背部，和底部隱藏式音響，時尚大方，而小巧的黑色底座更與機身融為一同，整體的亮色表面閃爍著奢華之氣。

    三星LA46M81B液晶電視采用三星1920*1080p全高清S-PVA液晶屏，擁有500nits的亮度，6000:1的動態對比度。配合三星DNIe™數碼自然影像處理技術技術，實現全面的3D動態優化和降噪，通過對對比度的加強、細節的放大、色彩優化算法，全面加強畫面效果表現。另外，LA46M81B還具有Wide Color Enhancer靚彩技術，可以使圖像更加鮮艷、色彩還原更加飽滿；Movie Plus 流暢動感技術保證電影畫面流暢自然的影院效果。

    音響方面，三星LA46M81B液晶電視擁有2個10W的音箱，具有A2/NICAN 立體聲，SRS TruSurround XT環繞音效，全面加強立體聲音場，給消費者帶來身臨其境的感覺。

    接口方面，三星LA46M81B液晶電視擁有3組AV端子輸入、1組S-Video輸入、2組分量輸入、2組1.3版HDMI輸入、1組D-Sub輸入，滿足了家庭用戶的應用需求。

先鋒DV-400V DVD

    先鋒DV-400V DVD播放器外形尺寸是420×216×49.5mm，重量1.8kg。

    先鋒DV-400V高清DVD播放器不支持SACD，但它支持VD-R/R DL/RW(VR/視頻光盤)，DVD+R/RDL/RW(視頻光盤)，CD-R/RW等多種格式光盤�？芍С諻MV、WMA、MEPG-4、AAC、MP3等格式的視頻、音頻播放。還支持將DVD影碟畫質倍線至1080p播放。

    先鋒DV-400V DVD播放器同時擁有HDMI、色差視頻、S端子、視頻、音頻、同軸數碼、光纖數碼等輸出方式，而且它獨有的圖片加音樂合成系統（JPEG幻燈片配音樂），更擁有雙制式純影院逐行掃描（PAL/NTSC）技術和虛擬環繞技術。

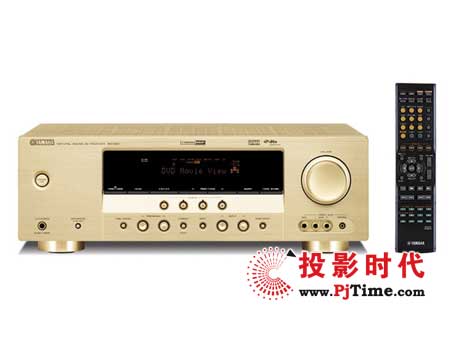

雅馬哈DSP-AX361功放

    雅馬哈DSP-AX361功放裝載了HRTF頭部反應傳送函數DSP技術，能通過2聲道、2.1聲道、或者3.1聲道通過“虛擬電影院 DSP”模擬出真實的5.1 ch環繞效果。

    另外，DSP-AX361在出廠的時候，SCENE機能（預設環繞聲模式，類似聲音模式記憶功能）已經默認設定了4組環繞聲模式，包括DVD輸入的環繞設定：Movie Dramatic、CD輸入時環繞設定：2 ch Stereo、TV電視輸入的環繞設定：STRAIGHT、FM/AM收音的環繞設定：MUSIC ENHANCER 5 ch，用戶如果覺得以上設定不適合自己，可以根據自己的需要自由組合設定。

    雅馬哈DSP-AX361功放內置DTS和Dolby Digital解碼，同時也對應支持Dolby Pro Logic II、Iix、DTS Neo:6等多種多聲道音效模式。

    接口方面，雅馬哈DSP-AX361功放提供了聲音輸入端子：模擬× 6，6 ch×1，光纖× 2，同軸× 1；聲音輸出端子：SPOUT×5 ch，SUBWOOFEROUT×1，RECOUT×2；影像輸入端子：視頻RCA× 4，D4×3；影像輸出端子：視頻RCA× 1，D4×1，MONITOROUT×1。該機外形尺寸435 W×151 H×318 D mm，重量8.0 kg，附帶多功能遙控器。

樂富豪鉆石9.5系列音箱

    擁有70余年生產歷史的英國樂富豪，在音箱品牌中算是歷史悠久的“常青樹”了。其鉆石9.5系列音箱在外形上最大的變化便是采用了弧形的側面箱體，除了看上去美觀、強度高不易產生諧振之外，箱體內部沒有平行面，音波自由擴散，不會產生影響聲音清晰度的駐波也是一大好處。

    鉆石9．5是一只三略三單元后倒相設計的小型落地式音箱，外表包覆非常接近原木皮質感的PVC皮，共有5種顏色可供選擇：櫻桃木、黑灰、銀灰、櫸木和玫瑰木色。所采用的三只單元都是由樂富豪自行設計生產的，能夠最大限度地提高單元的匹配度，并且充分滿足音箱設計的要求，配合以簡潔為設計原則的分頻器，可以實現理想中的聲音，三只單元分別是直徑25mm的高音單元、直徑同為165mm的中音及低音單元。

    高音單元振膜為傳統的絲膜球頂，磁體材料中則加入了稀土成分，能夠提供強勁的磁力。中、低音單元的錐盆采用了以堅韌著稱的Kevlar防彈布材料編織而成，表面呈黑灰色，Kevlar材料由于具有極高的強度／重量比，能夠承受極大的能量而不會產生失真，確保聲音的正確度。

    中、低音單元的盆架為鋁合金制成，其結構為“鉆石”形，錐盆懸邊則是樂富豪特別的“MSBR”設計，這些特殊元件的采用；除了能夠承受強大的功率并保持穩定外，也能夠有效地消除振膜向后的反向聲波，從而降低失真，提高聲音的精確度。

    鉆石9．5箱體背面設計了一只大型的倒相孔，并且配備了位置比較外露的鍍金雙線分音接線柱，連線時非常方便。另外，給音箱打下一個好的基礎也是很重要的，每只音箱都配有寬大的金屬底座和可調節的釘腳。

實際效果屏攝

電視和投影效果對比：
