臺電推出最新HCS-6000系列中央控制系統

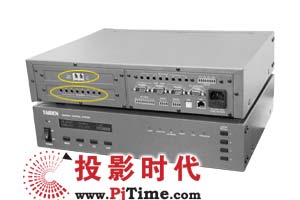

HCS-6000M/ME系列智能中央控制系統主機

HCS-6000M/ME系列智能中央控制系統主機


 開放式的可編程控制平臺，人性化的中/英文操作界面
 獨創的可動態配置的RS-232/485控制接口，全面支持各種控制連接協議， 可與臺電數
  字會議系統系列產品進行無縫連接，組成完美的智能會議系統 全面解決方案
 內嵌式紅外遙控學習功能，無需配置專業學習器，簡便可靠
 1路立體聲音量控制

 8路紅外發射口可實現對VCR、DVD、CD、MD放音機和投影機等的遙控
 8路數字I/0控制口和4路弱繼電器控制口，用以控制環境裝置，諸如投影幕的上/下，窗

  簾的開/閉，投影機的高低，燈光開/關等
 3路RS-232輸出端口，可控制視頻矩陣或等離子顯示等設備，6000ME系列可收發RS-485格

  式數據
 1路RJ-45接口，6000M系列作為RS-485控制口，可任意擴展模塊，連接多達128臺設備；
  6000ME系列作為T(mén)CP/IP控制連接口，可連接電腦
 2個TAINET控制接口，用以連接臺電電源控制器、燈光控制器、無線收發器及掛墻開關等
  設備（最多達128臺設備）
 前面板LCD、LED顯示功能及實時時鐘功能(HCS-6000MD無面板LCD)
 提供中/英文系統設置操作及編程軟件
 自定義情景存貯及場景調用功能
 計劃任務表功能
 面板按鍵鎖定保護功能
 電腦連接口RS-232，用于連接電腦對控制主機進行設置、監控及程序上傳
 內置網絡功能，支持TCP/IP協議，安裝了TAIDEN中央控制系統的“PC控制系統”，可以通
  過電腦進行遠程控制及遠程升級
 配合有線觸摸屏HCS-6000TPC，可實現遙遠控制所有功能
 配合無線觸摸屏及接收器，可實現無線遙控所有功能
 可安裝在19英寸標準機柜

HCS-6000MA/MAE 智能中央控制系統(專業型)

 內置3路立體聲混音器
   線路1配置有6×1 立體聲切換器
 線路2為立體聲輸入終端，可接駁無線話筒
 線路3配置有1路立體聲輸入，可接臺電數字會議系統

 48KHz采樣頻率，24bit A/D 和D/A轉換
 1路立體聲輸出和1路立體聲錄音終端
 內置4X1路復合視頻切換器(頻寬達127MHz)
 7段參數均衡器、壓/限器、動態等響度控制器、自動混音和靈活的信號路由全部由數字
  處理完成

HCS-6000MB/MBE 智能中央控制系統(專業型)

 4路復合視頻(VIDEO)輸入，1路復合視頻輸出(頻寬達127MHz)
 4路VGA輸入,1路VGA輸出，VGA 15HDF接口,帶寬250MHz(-3dB),分辨率支持1280X1024 @85Hz
 1路立體聲音量控制




HCS-6000MA 系統解決方案







HCS-6000MA是一臺專業型中央控制系統主機，就以上圖例的配置可實現以下功能：
1. 數字會議系統主機具備投票表決、發言及攝像機自動跟蹤功能；
2. 中控主機內置6X1音頻切換功能，可連接DVD、VCR、視像會議系統、MD錄放機實現多路音頻切換輸出；
3. 中控主機內置兩組立體聲輸入接口，可連接無線話筒及會議系統音頻輸出；
4. 內置3路立體聲混音器，可同時連接音視頻設備、無線話筒、會議系統音頻輸出，可通過無線觸摸屏進行音頻切換及音量控制；
5. 內置4X1視頻切換功能，用于切換DVD、VCR、視像會議系統及攝像跟蹤等視頻信號；
6. 通過紅外接口，可控制會場的投影儀、DVD、功放及空調等；
7. 通過弱繼電器口，可控制投影儀升降架的動作；
8. TAINET口連接適量的電源控制器，可對會場的環境燈光、投影幕布及窗簾進行控制；
9. TAINET口連接適量的燈光控制器，可對會場燈光的亮度進行調節；
10. TAINET口連接適量的掛墻開關可自由定義按鍵功能，如控制燈光、場景預設等；
11. 可通過無線觸摸屏控制云臺攝像機；
12. 可通過無線觸摸屏控制會議單元的開啟或關閉。

HCS-6000MB 系統解決方案







HCS-6000MB是一臺專業型中央控制系統主機，就以上圖例的配置可實現以下功能：
1. 數字會議系統主機具備投票表決、發言及攝像機自動跟蹤功能；
2. 中控主機內置4X1 VGA切換功能，可連接4臺電腦信號進行切換；
3. 中控主機內置4X1 視頻切換功能，可連接DVD、VCR、遠程電視會議及本地?cái)z像跟蹤等視頻信號進行切換；
4. 中控主機內置音量控制功能，可通過無線觸摸屏實現遙控音量大小；
5. 通過紅外接口，可控制會場的投影儀、DVD、功放及空調；
6. 通過弱繼電器口，可控制投影儀升降架的動作；
7. TAINET口連接適量的電源控制器，可對會場的環境燈光、投影幕布及窗簾進行控制；
8. TAINET口連接適量的燈光控制器，可對會場燈光的明暗度進行調節；
9. TAINET口連接適量的掛墻開關可自由定義按鍵功能，如控制燈光、場景預設等；
10. 可通過無線觸摸屏控制云臺攝像機；
11. 可通過無線觸摸屏控制會議單元的開啟或關閉。







HCS-6000MC 系統解決方案







HCS-6000MC/MD是一臺經典的智能中央控制系統主機，就以上圖例的配置可實現以下功能：
1. 數字會議系統主機具備投票表決、發言及攝像機自動跟蹤功能；
2. 中控主機內置音量控制功能，可通過無線觸摸屏實現遙控音量大�。�
3. 通過紅外接口，可控制會場的投影儀、DVD、功放及空調；
4. 通過弱繼電器口，可控制投影儀升降架的動作；
5. TAINET口連接適量的電源控制器，可對會場的環境燈光、投影幕布及窗簾進行控制；
6. TAINET口連接適量的燈光控制器，可對會場燈光的明暗度進行調節；
7. TAINET口連接適量的掛墻開關可自由定義按鍵功能，如控制燈光、場景預設等；
8. 可通過無線觸摸屏控制云臺攝像機；
9. 可通過無線觸摸屏控制會議單元的開啟或關閉。



HCS-6000MK 智能中央控制系統(增強型)




　　HCS-6000MK 是一臺功能強大的中央控制系統，提供有多種可編程外部終端接口，內置網絡功能，還提供2條可擴展多功能卡槽。開放式的可編程平臺，強大的控制邏輯，人性化的中文控制界面；獨創的可動態配置RS-232/485控制口，全面支持各種控制協議。用戶可通過電腦控制所有功能，還可以配合無線觸摸屏組成無線中控系統。
　 HCS-6000MK可廣泛應用于各種會議廳/室、教室、視像會議系統、遠端教學、智能家居等。




HCS-6000MK 系列擴展接口

 具有多種擴展接口可供選擇
   HCS-6000MK/TEL 電話擴展卡
 HCS-6000MK/IR 紅外擴展卡
 HCS-6000MK/RS RS-232/485擴展卡
 HCS-6000MK/I/O I/O擴展卡
 HCS-6000MK/RL 弱繼電器擴展卡
 HCS-6000MK/RF RF接收擴展卡
 HCS-6000MK/VOL 音量擴展卡



HCS-6000MK/TEL 電話擴展卡

 電源：HCS-6000MK主機提供
 使用方式：可產生20個數字信號供主機編程軟件使用
 用戶直接操作，可以修改密碼
 專業DTMF解碼，遠程控制安全可靠
 高性能中央處理器
 主機可同時擴展兩塊擴展卡，以跳線方式區分?jǐn)U展卡地址


HCS-6000MK/IR 紅外擴展卡

 電源：HCS-6000MK主機提供
 可擴展8路紅外線接口
 頻率：37.9MHz
 主機可同時擴展兩塊擴展卡，以跳線方式區分?jǐn)U展卡地址

HCS-6000MK/RS RS-232C/485 擴展卡

 電源：HCS-6000MK主機提供
 可擴展4路RS-232/485接口
 接口：標準RS-232 DB9/M接口
 波特率：自定義
 以跳線區分?jǐn)U展卡地址


HCS-6000MK/IO I/O擴展卡

 電源：HCS-6000MK主機提供
 可擴展16個可編程的模擬和數字輸入/輸出
 數字輸出提供10mA，最大5V DC的訊號
 數字輸入的電壓范圍是0－5V DC
 各輸入的電壓以GND接地


HCS-6000MK/RL 弱繼電器擴展卡

 電源：HCS-6000MK主機提供
 可擴展8路弱繼電器輸出接口
 每路繼電器接口支持0.3A/125V-AC，1A/30VDC


HCS-6000MK/RF RF接收擴展卡

 用于接收觸摸屏信號，支持HCS-6000TP單向無線觸摸屏，在主機上可以直接調用此設備，
  無需設定網絡ID
 電源：HCS-6000MK主機提供
 控制方式：通過主機網絡協議控制
 接收信號：?jiǎn)蜗騌F，頻率為433MHz


HCS-6000MK/VOL 音量控制擴展卡

 電源：HCS-6000MK主機提供
 用于控制音量，1路立體聲音量調節控制
 輸入阻抗：>10k ohm
 輸出阻抗：<10 ohm
 輸入：非平衡
 輸出：非平衡
 THD：<0.01%(1KHz)
 音頻增益：0 dB
 信噪比：>93dB
 最大輸入電平：7Vrms
 最大輸出電平：7Vrms
 分離度：>80dB
 頻率響應：20Hz-20KHz +0/-0.5dB
