高清接口之爭：DisplayPort會對HDMI形成挑戰嗎？

HDMI接口已是一個必然的趨勢

    隨著高清視頻和HDTV時代的到來，敏感的業界有識之士開始意識到，現在再設計和開發帶DVI接口的多媒體設備可能已經過時了。例如，MONSTER公司亞太區業務發展副總裁林禧就肯定地說：“時至今日，只帶DVI接口的多媒體設備在市場上肯定賣不出去，。”

    這主要是因?yàn)镈VI接口只能傳輸視頻信號，而HDMI接口可通過一根單獨的線纜提供最高質量的音視頻信號，因此很顯然DVI已無法滿足業者開發纖薄小巧和低成本的消費電子和PC產品的需要。HDMI目前已成為消費電子和PC產品事實上的數字高清音視頻連接標準。HDMI Licensing, LLC公司總裁Leslie Chard最近就在深圳HDMI開發者大會上自豪地說：“HDMI目前已得到全球業界的廣泛認可。到今年9月初，已有702家消費電子產品和PC制造商采用HDMI標準，其中中國就占了164家。到2008年底，預計將有2億臺HDMI設備供應市場，而到2010年底，這一數字還將上升到10億。”

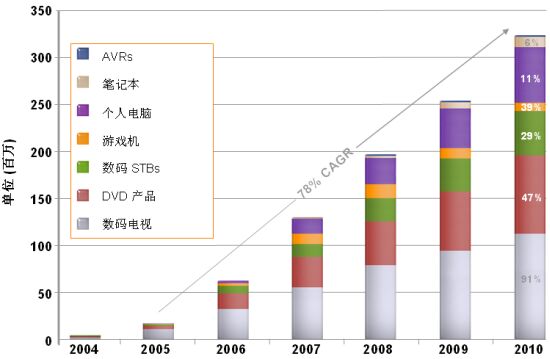

    HDMI目前的主要目標市場是高清消費電子設備，如HDTV、機頂盒、數碼相機、數碼攝像機、DVD播放器和A/V接收器。此外，HDMI目前在游戲機和PC市場也有迅速增長。市場研究公司In-Stat也預測，2007年配有HDMI接口的產品發貨量將達到1.3億臺，2010年則將有近10億臺設備安裝HDMI接口。

    目前藍光和HD DVD播放機都已配有HDMI接口，索尼PS3和微軟XBOX也即將推出帶HDMI接口的型號，不過，目前最主要的消費電子應用還是DTV。Silicon Image公司亞太區銷售總監David Yao表示：“在2007年，平均每一臺DTV上都將配有2.5個HDMI端口，其中24-36英寸之間的DTV將配有2個HDMI端口，36英寸以上DTV將配有3個以上HDMI端口。而到了2008年，每一臺DTV上都將配有3個以上HDMI端口�！�

    “這是一個必然的趨勢，”他指出，“因?yàn)殡S著數碼相機和數碼攝像機都能提供高清像素的照片和視頻、高清DVD播放機和PC在大屏幕DTV上播放高清視頻的需求激增，以及未來DTV在家庭娛樂、通信和監控系統中的中心地位，DTV需要擁有多個HDMI接口來滿足越來越多的高清視頻顯示需求。另外一個重要原因是，HDMI專利費是按每臺多媒體設備收的，不是按HDMI端口數收的，不管你的設備上安裝了多少HDMI端口，它的收費都是每臺4美分�！�

    HDMI是日立、松下、飛利浦（現NXP）、索尼、湯姆遜、東芝和Silicon Image七家公司在2002年末推出的高清晰度數字多媒體接口，HDMI在針腳上與DVI兼容，但采用了更小的類似USB接口的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，并增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因?yàn)橐粋�(gè)1080p的視頻和一個8聲道的音頻信號需求少于4Gbps，因此HDMI還有很大裕量。這允許它可以用一個電纜分別連接DVD播放器、接收器和PVR。此外，HDMI支持EDID和DDC2B，它們使得具有HDMI接口的設備支持‘即插即用’，因?yàn)樾盘?hào)源和顯示設備之間會自動進行‘協商’，自動選擇最合適的視頻/音頻格式。

    HDMI 1.2版本增加了對PC和CEC（消費電子控制）的支持，CEC含有一個更大的命令集和多種控制功能，采用后可使系統中的設備以革命性全新方式工作，讓用戶通過一個遙控器便可控制多個CEC設備。目前主要的消費電子產品制造商已宣布或交付配有HDMI CEC功能的新產品，除了已上市的松下、三星、夏普和索尼的產品之外，LG電子、Onkyo USA和先鋒還將在今年的晚些時候推出具有CEC功能的產品。

    去年6月推出的最新的HDMI 1.3版本增加了下列新的性能：1）單個鏈接的帶寬提高了一倍，從5Gbps大幅增加到10.2Gbps，這使得它可以滿足未來的高清晰度顯示設備的需要，如更高分辨率、更大的顏色深度和更高的幀速。2）支持30位、36位和48位顏色深度，而以前版本最高只支持24位顏色深度。3）1.3版本消除了對顏色選擇的所有限制，下一代xvYCC顏色空間支持比現在的HDTV信號多1.8倍的顏色，這將使得HDTV能夠顯示非常自然和逼真的顏色。4）支持新的迷你型連接器，1.3版本提供了一種比現有的類似USB大小的HDMI接口更小的連接器選擇，這可滿足新一代要求與HDTV保持無縫連接的小型便攜式設備（如高清攝像機）苛刻的空間設計需求。5）1.3版本擁有自動音視頻同步能力，這可使得聲音自動保持與嘴唇的同步。6）支持新的無損失壓縮數字音頻格式，如Dolby TrueHD和DTS-HD。

    采用HDMI接口的系統制造商必須向HDMI Licensing, LLC公司交納使用許可證費，該公司總裁Leslie Chard最近在深圳HDMI開發者大會上表示：“系統制造商只需為每一臺采用HDMI接口的終端產品交付4美分的許可證費�！辈贿^(guò)，如果某家系統制造商希望購買HDMI接收器或發送器，它必須先成為HDMI協會的成員，而這需要每年向HDMI Licensing, LLC公司交納HDMI年費1.2萬美元和HDCP年費1.5萬美元。此外，任何HDMI產品（包括HDMI線纜）在開發成功之后都必須到具備測試認證能力的七家創始人公司中的任何一家接受HDMI標準符合性測試，測試通過后才能貼上HDMI標識。而且，由于標準HDMI測試不包括HDCP測試、不同供應商HDMI產品之間的互操作性測試和ESD沖擊、高低溫沖擊、EMI干擾等惡劣環境下的可靠性測試，因此如果系統制造商希望做進一步的互操作性和可靠性測試，它還必須到Silicon Image公司的子公司Simplay實驗室公司做進一步測試，而所有這些測試所需的費用是不低的。這也就是為什么業界很多人抱怨說HDMI用起來太貴的主要原因。

    也正是看到了HDMI的這一弱點，VESA視頻標準組織決定推出免許可證的全新數字高清音視頻接口標準Display Port，挑戰HDMI在下一代高清多媒體設備上的領導地位。和HDMI一樣，Display Port支持音頻與視頻信號共用一條線纜傳輸，它可提供高達10.8Gb/s的超高帶寬（相比而言，最新的HDMI1.3規格僅提供10.2Gb/s帶寬），一條DisplayPort連接線最高可支持6條1080i或3條1080p視頻流，從容應對高清1080p視頻和7.1聲道音頻等下一代娛樂需要。DisplayPort還可支持WQXGA+（2560×1600）、QXGA（2048×1536）等分辨率及30/36bit（每原色10/12bit）的色深，充足的帶寬保證了今后大尺寸顯示設備對更高分辨率的需求。

DisplayPort高清接口簡介

    DisplayPort最初提出是在2005年5月，主要針對PC應用而設計，它可廣泛連接顯卡、芯片組和液晶顯示器等，經過近2年的技術發展和標準整合，最新的1.1版Display Port的應用范圍開始跨越PC領域，延伸到平板電視和投影機等消費電子市場，它還符合1.3版HDCP(High Bandwidth Digital Content Protection)著作權保護規格，因此藍光和HD DVD等高清影碟都能通過Display Port接口傳輸。Display Port在今年1月的CES展會上得到了Intel、AMD、GENESIS、NVIDIA、Lenovo、HP和三星等IT和家電大廠的支持。

    不過，Leslie Chard公開質疑DisplayPort的市場前景。他說：“配有HDMI接口的很多產品已開始批量出貨，而我還沒看到一款批量出貨的產品配有DisplayPort接口。DisplayPort雖然不收許可證費，但這可能并不意味你就可以免費使用該標準，因?yàn)樵摌?biāo)準擁有的200項專利屬于10-20家不同的開發商，它并沒有保證這些開發商不會向終端系統制造商收取專利使用費。這些制造商最后可能不得不分別與這些專利開發商商談專利費問題，費時又費力，很可能還會更費錢。而采用HDMI接口，你只需要向我們一家付錢就可以了，而且是明碼標價的�！�

    目前的市場現實也反證了Leslie Chard的這一擔心，因?yàn)榧幢闶窃贒isplayPort最主要的PC應用市場上，HDMI的接受程度也遠遠超過了DisplayPort。目前市場中已有超過120種配有HDMI接口的PC產品，包括20多種臺式機和筆記本電腦、各種系列的HDMI接口電腦顯示器、多款主板和顯卡。包括戴爾電腦、HP、宏碁、三星、Gateway、索尼、東芝、華碩電腦公司和日立公司在內的主要電腦廠商已宣布或交付了配有HDMI接口的臺式機和筆記本電腦，華碩、ATI、鉆石多媒體、技嘉科技、nVIDIA和VisionTEK Products LLC等主要主板和顯卡廠商也在其產品上采用了HDMI接口，而采用此接口的電腦顯示器廠商還有明基公司、優派公司、索尼、LG Sceptre和西屋電氣公司。HDMI現已成為家用PC的主要高清接口，它可直接連接到市場中超過5億臺HDMI設備，如HDTV和高清錄像機。

    HP已經推出帶有 HDMI 接口的經濟實惠型Pavilion dv9000t系列筆記本，而索尼公司則將HDMI接口作為其VAIO AR系列筆記本電腦全線產品的標準配置之一。明基公司計劃在今年上半年推出Joybook S41型筆記本電腦及多款液晶顯示器，全部配備HDMI接口。在 2007 年舉辦的美國拉斯維加斯(Las Vegas)國際消費電子展上，戴爾公司發布了一款配備HDMI接口的Alienware多媒體電腦，該電腦配有高清晰數字錄像機，用戶可通過HDMI接口來錄制及播放高清晰內容。

    2007年底將上市的配備HDMI輸出接口的PC能夠直接連接超過1.05億臺內建HDMI輸入接口的高清晰電視，這使得個人電腦用戶可以在他們的顯示器或者大屏幕電視上玩游戲、觀看電視節目和電影，以及瀏覽照片。由于 HDMI 向后兼容 DVI 接口，所以配備HDMI的PC還可直接連接目前仍居市場主流地位的DVI電腦顯示器。In-Stat預測，從 2002 年以來，這類電腦顯示器的出貨量已累積至 1.06 億臺。（注意：需要 HDCP 數字內容保護的內容要求源信號與顯示設備同時支持 HDCP 數字內容保護，用以正確地觀看受保護的視頻內容。）

    作者：Jake Chen《電子系統設計》執行主編
