投影機主流技術 LCD和DLP技術大火拼

    根據用途分類，投影機主要可分為商務用投影機，會堂/劇院用投影機，家庭用投影機，投影電視機。其中家用視頻型和商用數據型，是我們普通用戶接觸到的投影機的主要應用類型。

    其中家用視頻型投影機針對視頻方面進行優化處理，其特點是亮度都在1000流明左右，對比度較高，投影的畫面寬高比多為16：9，各種視頻端口齊全，適合播放電影和高清晰電視，適于家用用戶使用。

　　商用數據型投影機主要顯示微機輸出的信號，用來商務演示辦公和日常教學，亮度根據使用環境高低都有不同的選擇，投影畫面寬高比都為4：3，功能全面，對于圖像和文本以及視頻都可以演示，基本所有型號都同時具有視頻及數字輸口。

　　投影機自問世以來發展至今已形成三大系列：LCD(Liquid Crystal Display)液晶投影機、DLP(Digital Lighting Process)數字光處理器投影機和CRT(Cathode Ray Tube)陰極射線管投影機。

　　LCD投影機的技術是透射式投影技術，目前最為成熟。投影畫面色彩還原真實鮮艷，色彩飽和度高，光利用效率很高，LCD投影機比用相同瓦數光源燈的DLP投影機有更高的ANSI流明光輸出，目前市場高流明的投影機主要以LCD投影機為主。它的缺點是黑色層次表現不是很好，對比度一般都在500：1左右徘徊，投影畫面的像素結構可以明顯看到。

　　DLP投影機的技術是反射式投影技術，是現在高速發展的投影技術。它的采用，使投影圖像灰度等級、圖像信號噪聲比大幅度提高，畫面質量細膩穩定，尤其在播放動態視頻有圖像流暢，沒有像素結構感，形象自然，數字圖像還原真實精確。由于出于成本和機身體積的考慮，目前DLP投影機多半采用單片DMD芯片設計，所以在圖像顏色的還原上比LCD投影機稍遜一籌，色彩不夠鮮艷生動。

　　CRT投影機采用技術與CRT顯示器類似，是最早的投影技術。它的優點是壽命長，顯示的圖像色彩豐富,還原性好，具有豐富的幾何失真調整能力。由于技術的制約，無法在提高分辨率的同時提高流明，直接影響CRT投影機的亮度值，到目前為止,其亮度值始終徘徊在300流明以下，加上體積較大和操作復雜，已經被淘汰。

淺談投影機的投影方式

投影機的投影方式

　　外觀大體相同的投影機因所使用的顯示元件的不同，內部的光學系統各異，有著不同的種類�，F(xiàn)在市場上推出的投影機大致可以分為以下3種方式。(限于固定像素方式，CRT方式除外)

　　3LCD方式

　　這是目前在全球范圍內使用最廣泛的方式。采用LCD(HTPS)作為光閥。從光源射出的光線通過特殊的分色鏡分離成紅、綠、藍三原色，然后采用各色專用的LCD繪制圖像，經合成后投影�！　�

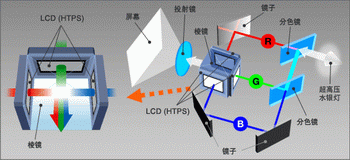

　　3LCD投影方式

　　采用LCD(HTPS)作為光閥。從光源射出的光線通過一種能夠僅讓特定的光透過的反射鏡(分色鏡)，分離成紅、綠、藍三原色，然后通過棱鏡將經過各色專用液晶板控制的光線進行重新合成、投影。

　　DLP方式

　　顯示元件采用DMD(Digital Micromirror Device)。DMD是一種由數十萬～百數十萬個微米級的微小型反射鏡組成的半導體，每一個反射鏡對應一個像素，通過反射來自光源的光線來投影圖像。有單片、3片式。　　

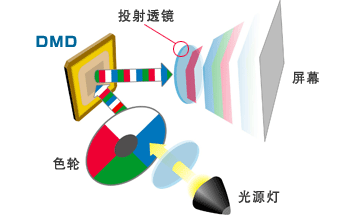

　　DLP投影方式

　　DMD在結構上是在半導體基板上鋪滿反射鏡、通過ON/OFF來使這些反射鏡傾斜。DLP是指使用了DMD的光學系統的總稱，使色輪旋轉顯示出與某個瞬間的色彩一致的畫像，能通過每秒進行數千次的旋轉來顯示全彩色。

　　LCOS方式

　　顯示元件采用LCOS(Liquid Crystal On Silicon)。LCOS是一種反射型的液晶顯示面板，特點是開口率高。配線部分和開關元件設在反射層的下面，因此不需要黑色矩陣部分，能夠?qū)崿F(xiàn)無縫連接的圖像顯示。有單片式、3片式�！　�

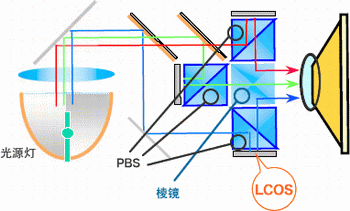

　　LCOS投影方式

　　顯示元件采用反射型液晶元件LCOS(liquid crystal on silicon)。充分利用高分辨率元件的特性，實現了3-chip LCOS方式的高性能投影機、背投電視機。1-chip LCOS方式的情況下，采用通過把光分解成RGB來投影的旋轉棱鏡機構的光順序驅動方式。

LCD投影機介紹

：

　　LCD投影機是液晶技術、照明科技以及集成電路的發展帶來的高科技產物。其關鍵技術是液晶板的制造。LCD投影機利用液晶的光電效應，即液晶分子的排列在電場作用下發生變化，影響其液晶單元的透光率或反射率，從而影響它的光學性質，產生具有不同灰度層次及顏色的圖像�！　�

　　LCD與DLP影像比較

　　現在的LCD投影機最高支持分辨率可以達到1600×1200(UXGA)，使用時間可以延長至8小時以上，具有很高的亮度和高保真的圖像色彩，可以方便地接入各種視頻信號。它們體積小巧，重量輕，便于攜帶。使得投影機的發展進入了一個嶄新的紀元。

　　LCD投影機的底層技術——液晶板一直只有Sony和Epson兩家公司具備研發和生產能力，經過多年發展，液晶板技術日臻成熟。液晶板技術一直致力于提高性能和降低加工成本兩個方面。在提高性能方面它主要是通過提高開口率來提高光效率，另外還采用微鏡陣列技術來提高液晶板的透光率，降低顯示圖像的像素化，使圖像更細膩。目前LCD投影機在亮度指標和圖像精細程度方面都已經達到相當高的水平。除了高端影院產品外，在普通應用產品和低端高性能投影機產品中，LCD產品保持了對單片DLP產品的亮度領先優勢。LCD投影機的生產廠家主要為日韓廠商。主要有Sony、Epson、NEC、三洋和三菱等等。

　　LCD投影機有液晶板投影機和液晶光閥投影機兩類

　　液晶板投影機：液晶有活性液晶體和非活性液晶體�；钚砸壕�體具有透光性，做成LCD液晶板，用在投影機上。TFT是“thin-film transistor”的縮寫，意為“薄膜晶體管”。TFT活性矩陣?yán)�用每一�?dú)立的晶體管控制LCD板上的每一個像素，由于TFT活性矩陣液晶板可產生更快的反應速度及對比度，是目前使用最廣的液晶板。通過控制系統，可以控制通過LCD的光的亮度、顏色、對比度等。LCD液晶板的大小決定著投影機的大小。LCD越小，則投影機的光學系統就能做得越小，從而使投影機越小。而要在越小的LCD上做到高分辨率，并且保持高亮度，其技術工藝越難。液晶板投影機是被動式的投影方式，利用外光源金屬鹵素?zé)艋騏HP燈(冷光源)。

　　液晶光閥投影機：它采用CRT管和液晶光閥作為成像器件，是CRT投影機與液晶與液晶光閥相結合的產物。為了解決圖像分辨率與亮度間的矛盾，它采用外光源，也叫被動式投影方式。液晶光閥是一種可控開關，主要由三部分組成：光電轉換器、鏡子、光調制器。通過CRT輸出的光信號照射到光電轉換器上，將光信號轉換為持續變化的電信號;外光源產生一束強光，投射到光光閥上，由內部的鏡子反射，能過光調制器，改變其光學特性，緊隨光閥的偏振濾光片，將濾去其它方向的光，而只允許與其光學縫隙方向一致的光通過，這個光與CRT信號相復合，投射到屏幕上。它是目前為止亮度、分辨率最高的投影機，亮度可達6000ANSI流明，分辨率為2500×2000，適用于環境光較強，觀眾較多的場合，如超大規模的指揮中心、會議中心及大型娛樂場所，但其價格高，體積大，結構復雜不易維修。

　　LCD投影機原理：三片式液晶投影機的成像原理(參見下圖)，以某液晶投影機的光路為例：首先光線通過濾光片，濾掉紅外線和紫外線這樣的不可見光，紅外線和紫外線對LCD片有一定的損害作用。透過兩片多鏡頭鏡片將光線均勻化，并將UHP燈產生的圓錐形光校正為和投影圖像近似的矩形光線。在兩片鏡子之間的棱鏡用來將光線預先極性化，較之沒有該棱鏡的不對稱光箱，它可以減少光線的損失。光線下一步被分光鏡分為紅、綠、藍三原色并被分別反射到相應的液晶片上。在到達液晶片之前光線還需要透過一個凸透鏡和偏振片，凸透鏡的作用是將光線集中，偏振片則進一步將光線極性化，使得光線振動方向一致，可以被液晶片控制。最后光線經過液晶片，通過電路板驅動，液晶片上的各像素點有序開閉，產生了圖像，并通過每原色光的調校產生了豐富的色彩。最后三路光線最終匯聚在一起由鏡頭投射出去�！　�

　　LCD投影機特點：

　　LCD的優點：首先在畫面顏色上，現在主流的LCD投影機都為三片機，采用紅、綠、藍三原色獨立的 LCD板。這就可以分別地調整每個彩色通道的亮度和對比度，投影效果非常好,能得到高度保真的色彩。在同樣檔次的DLP投影機，還只能用一片DLP，很大程度上由色輪的物理性質和燈的色溫決定好壞，沒什么好調整的，只能得到較為正確的色彩。但與同價位的LCD投影機相比，在圖像區域的邊緣，還是缺乏鮮艷的色調。

　　LCD 的第二個優點是光效率高。LCD投影機比用相同瓦數光源燈的DLP投影機有更高的ANSI流明光輸出，在高亮度競爭中，LCD依然占著優勢。7公斤重量級左右的投影機中，能達到3000 ANSI流明以上亮度的，都是LCD投影機。

　　LCD的缺點：LCD投影機明顯缺點是黑色層次表現太差，對比度不是很高。LCD投影機表現的黑色，看起來總是灰蒙蒙的，陰影部分就顯得昏暗而毫無細節。這點非常不適合播放電影一類的視頻，對于文字到是與DLP投影機差別不是很大。

　　第二個缺點是LCD投影機打出的畫面看得見像素結構，觀眾好像是經過窗格子在觀看畫面。SVGA(800×600)格式的LCD投影機，不管屏幕圖像的尺寸大小如何，都能看得清楚像素格子，除非用分辨率更高的產品。

　　現在LCD開始使用起了微透鏡陣列(MLA)，可以提高XGA格式的LCD板的傳輸效率，柔化像素格子，使像素格子細微而不明顯，且對圖像的銳利程度不會帶來任何影響。它能使LCD的像素結構感覺可以減少到幾乎與DLP投影機一樣，但還是有點差距。

DLP投影機介紹

DLP投影機簡介

　　數碼光處理投影機是美國德州儀器公司以數字微鏡裝置 DMD芯片作為成像器件，通過調節反射光實現投射圖像的一種投影技術。它與液晶投影機有很大的不同，它的成像是通過成千上萬個微小的鏡片反射光線來實現的。DLP芯片的核心技術一直控制在美國的德州儀器，DLP技術似乎在追逐著Intel Inside的道路，因為它要求所有采用DLP技術的投影機產品都必須打上DLP的標志。不管其是否會取得Intel在PC領域那樣的成就，至少顯示了其領導投影機底層技術的決心。DLP的生產廠家主要為歐美廠商，如ASK、惠普、麗訊等。

　　DLP投影機分為：單片DMD機(主要應用在便攜式投影產品)、兩片DMD機 (應用于大型拼接顯示墻)、三片DMD機(應用于超高亮度投影機)。

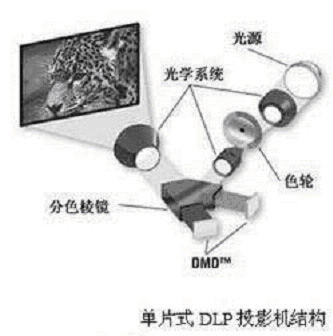

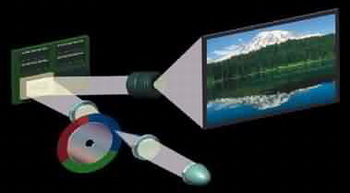

　　DLP投影機原理：以1024×768分辨率為例，在一塊DMD上共有1024×768個小反射鏡，每個鏡子代表一個像素，每一個小反射鏡都具有獨立控制光線的開關能力。小反射鏡反射光線的角度受視頻信號控制，視頻信號受數字光處理器DLP調制，把視頻信號調制成等幅的脈寬調制信號，用脈沖寬度大小來控制小反射鏡開、關光路的時間，在屏幕上產生不同亮度的灰度等級圖像。DMD投影機根據反射鏡片的多少可以分為單片式，雙片式和三片式。以單片式為例，DLP能夠產生色彩是由于放在光源路徑上的色輪(由紅、綠、藍群組成)，光源發出的光通過會聚透鏡到彩色濾色片產生RGB三基色，包含成千上萬微鏡的DMD芯片，將光源發出的光通過快速轉動的紅、綠、藍過濾器投射到一個鑲有微鏡面陣列的微芯片DMD的表面，這些微鏡面以每秒5000次的速度轉動，反射入射光，經由整形透鏡后通過鏡頭投射出畫面。　　

　　DLP投影機特點：

　　DLP投影機的技術是反射式投影技術。反射式DMD器件的應用，DLP投影機擁有反射優勢，在對比度和均勻性都非常出色，圖像清晰度高、畫面均勻、色彩銳利，并且圖像噪聲消失，畫面質量穩定，精確的數字圖像可不斷再現，而且歷久彌新。

　　由于普通DLP投影機用一片DMD芯片，最明顯的優點就是外型小巧，投影機可以做得很緊湊�，F(xiàn)市場上所有的1.5公斤以下的迷你型投影機都是DLP式，大多數LCD投影機要超過2.5公斤。

　　DLP投影機的另一個優點是圖像流暢，反差大。這些視頻優點使其成為家庭影院世界中之首選品種。有較高的對比度，多數DLP投影機的對比度可做到600：1到800：1的之間，低價位的也可達450：1。LCD投影機對比度只在400：1附近，而低價位的才250：1。畫面的視感沖擊強烈，沒有像素結構感，形象自然。

　　DLP投影機還有一個優點是顆粒感弱。在SVGA(800×600)格式分辨率上，DLP投影機的像素結構比LCD弱，只要相對可視距離和投影圖像畫面大小調得合適，已經看不出像素結構。

3LCD和DLP投影機的實際測試數據比較

我們比較3LCD和DLP投影機的實際測試數據：

　　3LCD投影機對比度數據中，只有愛普生的EMP-S3達到了535：1，其它產品的對比度皆小于500：1;DLP投影機產品的最大對比度，只有NEC的LT180+的對比度為727：1，其它產品的對比度皆大于1700：1，甚至奧圖碼的EP719達到了2732：1。

　　高對比度對于精細圖文顯示，灰階辨識，非常有利。DLP投影機在對比度數值方面擁有絕對優勢。

　　3LCD投影機產品中，只有EMP-S3僅有938流明，其余產品的最大亮度皆大于1100流明，NEC的VT676+的最大亮度達到了1766流明。DLP投影機產品中，其中奧圖碼的EP729僅有1120流明，明基PB6245b的最大亮度達到了2190流明。

　　3LCD和DLP投影機的最大亮度相差不多，彼此優劣不明顯。

　　比較亮度均勻性數據，與采用3LCD或DLP技術沒有直接關系。其中愛普生、富可視、NEC、夏普和優派，這5個品牌的投影機產品的亮度均勻性數值較高。

　　投影機亮度均勻性較高，實際投影效果會比較優異。
