SMV控制器及軟件

　  整個大屏幕背投系統中最重要的部分就是多屏拼接器，如果把大屏幕背投系統比喻成一臺計算機的話，顯示單元拼接而成的顯示墻就相當于一個超大面積、超高分辨率的顯示器，而多屏拼接器則相當于主機，主機性能的好壞、處理速度的快慢、控制軟件的操作是否簡便將直接影響到顯示的效果。

　　多屏拼接控制器是高度可靠的多屏拼接控制器，可以驅動由多臺投影機組成的一個統一的虛擬大屏幕顯示系統，用戶能夠在整個大屏幕上根據需要任意縮放窗口。

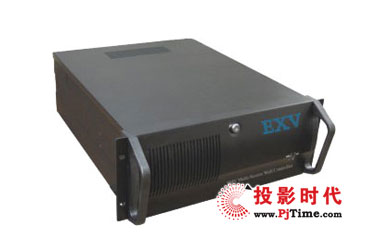

SMV 多屏拼接控制器

　　SMV 控制器是系統的主機，透過獨立的子網絡及串行連線，可操控所有系統中的組件。并通過與本地網絡連線，可處理來自本地網絡的訊號。其操作平臺為 Windows XP， 操控界面為 SMV 開發的多屏拼接系統軟件。

SMV 多屏拼接控制器

　　SMV 控制器采用高效能 PC 結構及 Pentium4 圖像處理 CPU 以確保圖像信號之穩定性。

　　SMV 對于網絡的物理拓樸結構無任何特定要求，其網絡傳輸是基于標準的 TCP/IP 協議。SMV 具有極強的網絡處理能力，支持多網絡連接，支持標準以太網和快速以太網接口，且可混合使用。通過增加網絡接口，可使 SMV 方便的連接到多個網絡之中。

SMV 控制器功能

　　SMV 可將電子地圖，各類計算機信號，和多路視頻信號顯示在大屏幕上，并可根據用戶需要擴展信號輸入數量。

• 多屏拼接處理器提供顯示墻幾何調整信號和彩色調整信號，以保證顯示墻的幾何和顏色的一致性。
  顯示多個窗口，并可實現窗口疊加、縮放和漫游。
• 鼠標功能將允許與網絡連接工作站的鼠標在顯示墻上使用。
• 可在顯示墻上任意開設窗口，窗口的數量不受限止。
• 顯示墻上顯示的信息為實時信息。
• 任意顯示窗口，同時可顯示視頻和 RGB 信號。
  　　

    多屏拼接處理器系統是一種開放式系統，可完全符合 WINDOWS 標準，支持 TCP/IP 協議，直接通過網絡連接，可顯示網絡上的任意一臺和多臺計算機上應用程序的圖形、文字（包括中文、西文）、表格。多屏拼接處理器提供有特別的放大/縮小功能，可將用戶指定的信息進行準確的放大和縮小。并且提供顯示墻幾何調整信號和彩色調整信號，以保證顯示墻的幾何和顏色的一致性。

　　可以輸出從 640x480 到 1600x1200 標準分辨率的圖像，驅動多個投影單元，滿足控制中心組合高分辨率和大尺寸顯示的需要。支持每像素 24 位色彩深度。

　　預裝 Windows 2000 Professional，可以應用在需要大容量數據和視頻及多用戶共享的環境中�？稍陲@示大屏幕上移動、任意縮放定位。

　　高性能的多屏拼接控制器能夠操作多達32個顯示投影單元，每個投影機的分辨率高達 1600x1200 像素。為滿足指令控制的顯示應用需求及將來設備擴容，并 配有足夠多的輸入選擇。

　　網絡處理能力：將圖像拼接控制器接入網絡系統之中后，圖像拼接控制器所連接的投影機所組成的大屏幕墻，對于用戶來講就是一個超高分辨率的界面。SMV 圖像拼接控制器具有極強的網絡處理能力，支持多網絡連接，支持標準以太網和快速以太網接口，（10M/100M/1000M 可兼容）且可混合使用。通過增加網絡接口，可使方便的連接到多個網絡之中。

SMV 拼接控制器的信號顯示

　　一般大屏幕顯示系統需在大屏幕投影墻上進行拼接顯示的圖像信號有三種類型：

• 網絡信號處理

　　展視選用的圖像拼接控制器是一種基于 WINDOWS 系統的圖形拼接器，從網絡的角度來看，圖像拼接控制器系統與普通的服務器無任何差異。呈現于用戶的就是一個超高分辨率的顯示界面。

• 計算機圖像信號處理

　　可以將計算機信號，以 RGB 的方式連接到多屏拼接處理器的 RGB 輸入卡，將它送上大屏幕。這樣可以將網絡上的工作站的信號以 RGB 的方式接入大屏，從而在網絡出現故障時，達到備份的作用。本系統中配置 2 路 RGB 輸入，可根據用戶需求擴展。

• 實時視頻圖像信號處理

    各種制式的視頻信號連接至圖像拼接控制器，將系統中要求的視頻信號輸入多屏拼接處理器，多屏拼接處理器輸出所有視頻信號可在整個屏幕上任意開窗顯示。
