大屏幕拼接墻專業制造商 - 展視科技

EXV DMVision R 系列

    EXV 深圳市展視科技有限公司是國內最早的專業從事大屏幕拼接墻研發，生產及銷售為一體的高新技術企業。EXV 產品在向標準化、系統化方向發展的同時不斷開發新技術、新產品、多項技術產品達到國際領先水平。EXV 顯示單元是出眾的機構系統設計技術與 DLP 卓越的光學技術完美結合。

    EXV 公司獨有的厚度小于 380mm 超薄產品，雙層光學結構，自動白平衡技術，SXGA+ 高分辨率產品擁有無與倫比的影像質量使公司在視頻顯示墻行業始終于處于全球領導品牌。

顯示單元

    EXV DMVision 大屏幕投影顯示墻是出眾的機械設計與卓越的光學技術、穩定可靠的電子系統完美結合。它涵蓋R、V、T、H 四個產品系列。大屏幕顯示屏均采用丹麥 DNP 高光學性能復合玻璃屏幕，具有寬視角、高均勻度、高剛性、低變形、可變焦距特性。組合墻體采用鈑金箱體結構，外形美觀并有效隔絕噪音，在維護方面也非常方便。主要應用于：公安 110 指揮中心、電力調度中心、電信網管中心、水利監控中心等政府部門等領域。

　　EXV DMVision R 系列顯示單元是為大屏幕拼接顯示系統設計的標準產品。它采用 DDR 控制芯片控制的新一代具有12°偏轉角度的 DMD 芯片，其對比度、亮度等眾多指標大大超過同類產品。配以EXV獨特的雙層光學處理技術和水平散熱技術、自動白平衡技術及其性價比優勢，使 DMVision R 系列顯示單元在顯示效果在得到市場和用戶的一致認同。

    EXV DMVision R 系列投影單元采用精密鈑金箱體架構，具備良好的隔音、隔熱、抗震功能，憑借精湛的工程技術經驗，結合最新的研發成果，通過嚴格的高溫、高強度的測試，完成最先進的屏幕拼接工藝。屏幕間的拼縫間隙不大于 0.5mm。

EXV DMVision R 系列投影單元的技術優勢

　　1. 獨有的雙層光學設計：箱體結構具備防塵、防雜光、水平散熱的獨有特點。雙層箱體結構避免了屏幕內、反射鏡上的灰塵附著及靜電導致的污垢，摒棄了傳統的垂直散使上層屏的溫度愈高的問題。

　　2. 投影單元采用專利技術的 EXL 光學結構，提高了光的投射率，提高了亮度，徹底解決了太陽效應。

　　3. EXV DMVision 投影單元采用獨有的白動白平衡技術，能分別調節紅綠藍各種原色及各種混色中的增益值，有效地補償不同箱體之間的色差和亮度差異，確保顯示墻始終具有均衡的色彩和亮度。

　　4. 箱體采用水平散熱的結構，摒棄了傳統的垂直散使上層屏的溫度愈高的問題，而且造成光路容易被空氣灰塵污染。傳統的垂直散熱是冷空氣從下面進入，熱空氣從上面排出，熱空氣上來以后經過三層四層后出現屏幕顯示系統連續工作幾個小時之后，下面屏幕溫度最低，上面的最高，會形成對光機、燈泡都有性能損耗，造成上面模糊下面亮。屏幕色的一致性亮度不致性都會隨著時間推移越來越差。

　　5. 性價比優勢。

規格技術參數

型號	R50U	R60U		R62U		R67U		R84U
分辨率：	XGA（1024x768）
尺寸(MM)：	1000X750	1200X900		1240x930		1360X1020		1700X1275
厚度(MM)：	580	700		720		770		970
機芯亮度：	850 流明
亮度均勻性：	大于95%
對比度：	1800：1
光源：	UHP燈泡
光源壽命：	8000-10000小時
屏幕類型：	復合玻璃幕
拼接縫：	物理拼縫小于0.5mm，光學拼縫小于1.0mm
顯示色彩：	支持256，64K，16M及真彩色等多種顏色模式
信號接口：	1路模擬RGB接口、1路視頻信號接口、1路DVI接口
視頻接口：	包括PAL，NTSC及SECAM在內的全制式信號
控制信號輸入/輸出	RS422A DB9針串接，RS232A
工作溫度：	0℃ - 40℃（最佳工作溫度：18℃ - 26℃）
工作濕度：	10% - 90%，無凝露
單元功率：	200W
總耗電量：	約6000VA
工作電壓：	AC220V ± 5%/50Hz
平均無故障時間：	MTBF：大于30,000小時
投影引擎整體壽命：	大于100,000小時
單元重量：	40Kg	70Kg		75Kg		90Kg		120Kg

EXV DMVision V 系列

　　EXV DMVision V 系列是 EXV 公司專業的機械設計與卓越的光學技術的完美結合，全球獨有的自動色域空間控制（CSC）、動態亮度平衡（DBB）技術，穩定性業內最好。EXV采用獨有水平散熱、雙層光學設計技術使 EXV DMVision V 系列產品擁有無與倫比的影像效果。

EXV DMVision V 系列投影單元的獨特技術

　�。� 具有行業唯一的CSC自動色域調節功能
　　＊ 全密封閉鋁合金壓鑄機芯設計
　�。� 動態亮度平衡電路設計
　　＊ 前視型狀態LED指示燈和自動診斷功能
　�。� 機芯室與投影室隔離技術
　　＊ 智能燈泡（SL）及色輪（SC）技術
　�。� 亮度區域調試功能

規格技術參數

規格		V50U	V60U	V62U	V67U	V84U
分辯率		XGA（1024X768）
屏幕	尺寸	50英寸	60英寸	62英寸	67英寸	84英寸
	長X寬	1000X750	1200X900	1240X930	1360X1020	1700X1275
	厚度	580	700	720	770	970
亮度		1000 流明
對比度系數		2000：1
顏色	再現	1670萬
燈泡系	燈泡 燈泡壽命	超高壓水銀燈
		8000小時/10000小時
屏幕類型		復合玻璃幕/BB幕
輸入掃描頻率		水平：31.5KHz－78KHz；垂直：49HZ-85Hz
模擬RGB信號輸入		RGB信號電平：0.7Vp－p正極/75歐姆
		同步：TTL電平（正極/負極）
		綠色同步
數字RGB信號輸入		TMDS（DVI-D連接器）
控制信號輸入/輸出		RS-232C：D-Sub 9針
		控制鏈路：D-Sub 9針2（輸入，輸出）
		遠端線控：F3.5插孔
		Ir接收器
耗電量（100/240V）		200/295W
電源		AC100-240V，50/60Hz
工作 環境	溫度	10-35度
	濕度	20-80%（無結露）
重量		45kg	75kg	80kg	91kg	125kg

EXV DMVision T（超�。┫盗�

    EXV 的 DMVision T 系列顯示單元（超薄前維護顯示單元）是一款超薄正面維護的大屏幕投影顯示單元，它不僅性能優良、功能強大，而且操作方便、大大的節省空間。

　　DMVision T 系列的 DLP 大屏幕拼接單元，具備標準的 DLP 大屏幕拼接墻所有的各項特點，采用獨有的 EXL 光學系統及超薄球面反射技術，拼接單元的厚度小于 380mm。并且在大屏幕前亮度方面采用了更新的技術已滿足在明亮空間下的大屏幕顯示要求。更具有了簡便大屏幕拼接墻正面維護，節省空間等最新設計，使大屏幕拼接單元更加精致小巧，特別適宜緊湊的機房。顯示墻箱體內部配備了特殊通風結構，箱體組合成顯示墻并靠墻安裝，仍可達到理想的冷卻結果。

　　大屏幕拼接墻作為一個多屏拼接顯示系統，它應該能夠連續地提供顏色、亮度非常均一的圖像。

• 超薄前維護技術

　　采用獨有的EXL光學系統及超薄球面反射技術，拼接單元的厚度小于380mm。維護保養不占背部空間且顯示范圍更廣。采用最新復合幕工藝，使其光學和物理拼縫更小，安全性更高。顯示墻箱體內部配備了特殊通風結構，箱體組合成顯示墻并靠墻安裝，仍可達到理想的冷卻結果。

• 維修保養不占背面空間

　　超薄箱體，操作方便、大大的節省空間。顯示墻箱體的全部維修保養工作均可在正面進行，即使裝配成整體顯示墻，這些工作也不再需要占用背面空間。

• 安裝工作全部正面完成

　　屏幕結構專門采用滑動和上提式設計，可在正面完成所有的安裝工作。從設備正面可操作所有輸入連接器，能方便地在顯示墻箱體及顯示墻內部完成接線工作。

• 特殊通風結構

　　正面維護，節省空間等最新設計，使大屏幕拼接單元更加精致小巧。顯示墻箱體內部配備了特殊通風結構，即使箱體已組合成顯示墻并靠墻安裝，仍可達到理想的冷卻效果。

規格尺寸

型號	R50T/V50T	R60T/V60T	R62T/V62T	R67T/V67T	R84T/V84T
對角線尺寸	50 "	60 "	62 "	67 "	84 "
寬度	1000	1200	1240	1360	1700
高度	750	900	930	1020	1275
厚度	380	480	500	510	640

EXV DMVision H（高清）系列

　　EXV DMVision H 系列顯示單元是專門針對超高清晰度的顯示要求所設計的產品。采用系統模塊化設計、光學調節技術將最新的信號處理、圖像處理、數字色彩控制等數字信號處理技術、機械系統設計、專利的屏幕技術、專業無縫的拼接技術相結合。當前拼墻系統的整體發展趨勢是面向大屏（80寸/84寸/100寸）高分辨率，高亮度發展以及模塊化的結構設計和先進的安裝工藝，使得顯示系統具有無與倫比的圖像質量和顯示特性，領先于國際市場。

　  EXV DMVision H 系列顯示單元（分辨率為 1400 X 1050 的高清顯示單元），采用先進的第三代高可靠的雙燈 DLP 技術，設備不會出現燒壞現象，365 天 × 24 小時長期連續使用不會對投影機產生任何損壞，對顯示效果沒有任何影響。獨有的雙層光學設計技術，獨有水平散熱處理能使大屏幕從安裝調試完后的數年都能保持相同的顯示效果，達到同樣的清晰度、分辨率和銳度。

　　雙燈結構的模塊化設計等技術具有多項世界領先的技術，可以免去系統運行期間內的顯示單元內部清潔，免去更換設備部件后的大部分調試工作，其獨有的內部數據反饋自動校正功能，可以使得整個拼接顯示系統在長期使用后仍保持畫面色彩一致，無需人工調整，大大降低了長期運行的成本。

• 穩定可靠雙燈備份技術

　　快速燈泡更換功能可最大程度地縮短燈光燈泡故障時間。當燈泡發生故障不能照明時，備用燈泡會立即開始發光并移動至工作位。用戶在10秒鐘左右即可通過新更換的燈泡看到同周邊亮度均勻的圖像。

• 更高分辨率和更高的對比度

　　采用TI最新的SXGA+芯片，物理分辨率達到1400X1050。顯示單元采用最新一代的數字光處理全數字化設計，獲得業界領先的顯示性能和空前的高亮度、高對比度、高清晰度。在色彩還原性、圖像均勻性方面都代表了世界最高水平。

• 單元數量少，維護成本低，可靠性更高

　　SXGA+芯片的DLP產品，采用了TI公司最新開發的0.9英寸120 DDR DMD，其壽命可達到10萬小時以上。

• 能顯示更多的信息量

　　超高物理分辨率的光學引擎，可以顯示細膩、精致的超高分辨率信號，如GIS、GPS矢量地圖，高分辨率航拍圖片，高分辨率電力SCADA圖形等。SXGA+ DMD芯片把顯示分辨率提高到了一個更高的層次。

0.7英寸12°DDR (XGA分辨率，1024×768)DMD:顯示信號長寬比例為4:3，顯示信息量為1024×768=78.6萬像素。在顯示SXGA/SXGA+/UGA等高分辨率信號時，多采用抽線等算法，會損失原始信息像素，主要應用于67英寸以下的低分辨率背投顯示單元。	0.9英寸12°DDR (SXGA+分辨率，1400×1050) DMD:顯示信息量為1400×1050=147萬像素，顯示信息量是XGA的1.87倍，采用了深黑金屬底層，顯示對比度可達2200:1 SXGA+ DMD能顯示更多的信息量，DMD的光學引擎多用于84英寸、100英寸以上投影顯示單元。





規格技術參數


型號	R50HU/R50HT	R60HU/R60HT		R62HU/R62HT		R67HU/R67HT		R84HU/R84HT
	V50HU/V50HT	V60HU/V60HT		V62HU/V62HT		V67HU/V67HT		V84HU/V84HT
分辨率：	SXGA+（1400x1050）
尺寸(MM)：	1000X750	1200X900		1240x930		1360X1020		1700X1275
厚度(MM)：	標準型：580 超薄型：380	標準型：700 超薄型：480		標準型：720 超薄型：500		標準型：770 超薄型：510		標準型：970 超薄型：640
機芯亮度：	1800 流明
亮度均勻性：	大于95%
對比度：	2000：1 (R系列) / 2200：1 (V系列)
光源：	UHP燈泡
光源壽命：	8000-10000小時
屏幕類型：	復合玻璃幕
拼接縫：	物理拼縫小于0.5mm，光學拼縫小于1.0mm
顯示色彩：	支持256，64K，16M及真彩色等多種顏色模式
信號接口：	1路模擬RGB接口、1路視頻信號接口、1路DVI接口
視頻接口：	包括PAL，NTSC及SECAM在內的全制式信號
控制信號輸入/輸出	RS422A DB9針串接，RS232A
工作溫度：	0℃ - 40℃（最佳工作溫度：18℃ - 26℃）
工作濕度：	10% - 90%，無凝露
單元功率：	200W
總耗電量：	約6000VA
工作電壓：	AC220V ± 5%/50Hz
平均無故障時間：	MTBF：大于30,000小時
投影引擎整體壽命：	大于100,000小時

SMV控制器及軟件

　  整個大屏幕背投系統中最重要的部分就是多屏拼接器，如果把大屏幕背投系統比喻成一臺計算機的話，顯示單元拼接而成的顯示墻就相當于一個超大面積、超高分辨率的顯示器，而多屏拼接器則相當于主機，主機性能的好壞、處理速度的快慢、控制軟件的操作是否簡便將直接影響到顯示的效果。

　　多屏拼接控制器是高度可靠的多屏拼接控制器，可以驅動由多臺投影機組成的一個統一的虛擬大屏幕顯示系統，用戶能夠在整個大屏幕上根據需要任意縮放窗口。

SMV 多屏拼接控制器

　　SMV 控制器是系統的主機，透過獨立的子網絡及串行連線，可操控所有系統中的組件。并通過與本地網絡連線，可處理來自本地網絡的訊號。其操作平臺為 Windows XP， 操控界面為 SMV 開發的多屏拼接系統軟件。

SMV 多屏拼接控制器

　　SMV 控制器采用高效能 PC 結構及 Pentium4 圖像處理 CPU 以確保圖像信號之穩定性。

　　SMV 對于網絡的物理拓樸結構無任何特定要求，其網絡傳輸是基于標準的 TCP/IP 協議。SMV 具有極強的網絡處理能力，支持多網絡連接，支持標準以太網和快速以太網接口，且可混合使用。通過增加網絡接口，可使 SMV 方便的連接到多個網絡之中。

SMV 控制器功能

　　SMV 可將電子地圖，各類計算機信號，和多路視頻信號顯示在大屏幕上，并可根據用戶需要擴展信號輸入數量。

• 多屏拼接處理器提供顯示墻幾何調整信號和彩色調整信號，以保證顯示墻的幾何和顏色的一致性。
  顯示多個窗口，并可實現窗口疊加、縮放和漫游。
• 鼠標功能將允許與網絡連接工作站的鼠標在顯示墻上使用。
• 可在顯示墻上任意開設窗口，窗口的數量不受限止。
• 顯示墻上顯示的信息為實時信息。
• 任意顯示窗口，同時可顯示視頻和 RGB 信號。
  　　

    多屏拼接處理器系統是一種開放式系統，可完全符合 WINDOWS 標準，支持 TCP/IP 協議，直接通過網絡連接，可顯示網絡上的任意一臺和多臺計算機上應用程序的圖形、文字（包括中文、西文）、表格。多屏拼接處理器提供有特別的放大/縮小功能，可將用戶指定的信息進行準確的放大和縮小。并且提供顯示墻幾何調整信號和彩色調整信號，以保證顯示墻的幾何和顏色的一致性。

　　可以輸出從 640x480 到 1600x1200 標準分辨率的圖像，驅動多個投影單元，滿足控制中心組合高分辨率和大尺寸顯示的需要。支持每像素 24 位色彩深度。

　　預裝 Windows 2000 Professional，可以應用在需要大容量數據和視頻及多用戶共享的環境中�？稍陲@示大屏幕上移動、任意縮放定位。

　　高性能的多屏拼接控制器能夠操作多達32個顯示投影單元，每個投影機的分辨率高達 1600x1200 像素。為滿足指令控制的顯示應用需求及將來設備擴容，并 配有足夠多的輸入選擇。

　　網絡處理能力：將圖像拼接控制器接入網絡系統之中后，圖像拼接控制器所連接的投影機所組成的大屏幕墻，對于用戶來講就是一個超高分辨率的界面。SMV 圖像拼接控制器具有極強的網絡處理能力，支持多網絡連接，支持標準以太網和快速以太網接口，（10M/100M/1000M 可兼容）且可混合使用。通過增加網絡接口，可使方便的連接到多個網絡之中。

SMV 拼接控制器的信號顯示

　　一般大屏幕顯示系統需在大屏幕投影墻上進行拼接顯示的圖像信號有三種類型：

• 網絡信號處理

　　展視選用的圖像拼接控制器是一種基于 WINDOWS 系統的圖形拼接器，從網絡的角度來看，圖像拼接控制器系統與普通的服務器無任何差異。呈現于用戶的就是一個超高分辨率的顯示界面。

• 計算機圖像信號處理

　　可以將計算機信號，以 RGB 的方式連接到多屏拼接處理器的 RGB 輸入卡，將它送上大屏幕。這樣可以將網絡上的工作站的信號以 RGB 的方式接入大屏，從而在網絡出現故障時，達到備份的作用。本系統中配置 2 路 RGB 輸入，可根據用戶需求擴展。

• 實時視頻圖像信號處理

    各種制式的視頻信號連接至圖像拼接控制器，將系統中要求的視頻信號輸入多屏拼接處理器，多屏拼接處理器輸出所有視頻信號可在整個屏幕上任意開窗顯示。

大屏幕拼接墻外圍設備

-矩陣

    EXV 矩陣系列采用性能極高的專業切換處理芯片，自帶緩沖，輸出更加穩定，圖象清晰無重影，內嵌智能控制及管理軟件，提供RS232控制接口，方便用戶與各種遠端控制設備（如快思聰、 AMX 、CR-PGM 、思美特 、 Silmicro瞬動控制器）配合使用。提供RS232環出接口，可以讓多臺切換器級聯使用，以擴充多路端口。同時具有手動面板、紅外遙控控制功能（ Silmicro紅外控制器）、掉電現場保護功能、狀態存儲記憶。

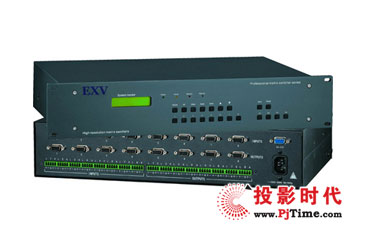

VGA 矩陣

　　EXV-VGA 系列矩陣切換器是專門為計算機視頻信號以及高分辨率 RGBHV 信號的顯示切換而設計的高性能寬帶矩陣開關設備，該系列產品可廣泛應用于大屏幕顯示系統工程、電化教學、指揮控制中心、多媒體會議室等場合。EVX-VGA 信號切換矩陣，獨立的 RGB HV 分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，實現邏輯矩陣功能，任意選擇搭配輸出切換。

VGA 矩陣產品特性
◇ 不帶音頻型號在原有的基礎上加強了信號長距離傳輸失真補償技術。
◇ 采用高速無觸點切換集成電路，切換延時 ≤200ns，分自帶音頻和不帶音頻兩種型號，不帶音頻型號在原有的基礎上加強了信號長距離傳輸失真補償技術，自帶音頻型號，不僅在經濟投入上占有優勢，還可將計算機的視頻信號和音頻信號實現無縫隙的同步切換，干擾更小！
◇ 實現邏輯矩陣功能，任意選擇搭配輸出切換。
◇ 選用專業矩陣芯片，自帶緩沖，輸出更加穩定，圖象高度清晰。手動面板控制， RS-232 控制可靠。掉電現場保護功能，保證切換記憶�？商砑蛹t外遙控器，使用遙控控制，更加靈活方便。

	信號輸入	信號輸出
信號類型	4/8/16/24/32/45/64/96	1/2/4/8/16/24/32/46
連接類型	VGA 15HDF 接口輸入	VGA 15HDF 接口輸出
最小輸入電平	0.5Vp-p	0.7Vp-p
最大輸入電平	2.0Vp-p	2.0Vp-p
I/O 阻抗	75Ω	75Ω
回波損耗	－ 30dB@5MHz	－ 30dB@5MHz
最大 DC 補償	1.5V	+5Mv-0
切換速度	200nS （最長時間）
帶寬	300MHz(-3dB) 滿載
亮度色度干擾	－ 50dB@5MHz － 45Db@10MHz
控制方式	RS-232 控制協議、紅外遙控、手動面板控制
控制端口	RS － 232， 9 針 COM 連接口
波特率	9600
數據位	8
停止位	1
校驗位	無

AV 矩陣

　　EXV 系列 AV 切換器是專門為視頻、音頻信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各路音視頻輸出通道中的任一通道上。主要應有盡用于廣播電視工程，電視教學、指揮控制中心等場合。

　　本產品帶有斷電線現場切換記憶保護、音視頻同步或分離切換等功能，具備 RS232 通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備配合使用。本品為 LCD 面板顯示、輕觸式按鍵，狀態顯示直觀、合理、并可 24 小時長年連續開機。

產品特性:
◇ 加強了信號長距離傳輸失真補償技術。
◇ 帶有斷電線現場切換記憶保護、LCD 液晶顯示、音視頻同步或分離切換等功能。
◇ 實現邏輯矩陣功能，任意選擇搭配輸出切換。
◇ 選用專業矩陣芯片，自帶緩沖，輸出更加穩定，圖象高度清晰。手動面板控制， RS-232 控制可靠，可添加紅外遙控器，使用遙控控制，更加靈活方便。


	信號輸入	信號輸出
信號類型	4/8/16/24/32/45/64/96	1/2/4/8/16/24/32/46
連接類型	RCA/BNC	RCA/BNC
輸入電平	0.7Vp-p	0.7Vp-p
I/O 阻抗	75Ω	75Ω
回波損耗	－ 30dB@5MHz	－ 30dB@5MHz
最大直流偏差	1.5V	+5Mv-0
切換速度	10nS （最長時間）
帶寬	> 6 MHZ
控制方式	RS-232 控制協議、紅外遙控、手動面板控制
控制端口	RS － 232，9 針 COM 連接口
波特率	9600
數據位	8
停止位	1
校驗位	無

大屏幕經典案例1、2

大屏幕工程案例

　　大屏幕拼接墻顯示系統廣泛應用于油田生產監控調度系統、電力調度系統、公安110指揮中心、城市應急指揮中心、鐵路/地鐵、高速公路調度指揮中心、海關、邊防監控系統、電信、郵電網管中心、軍隊作戰指揮中心、三防指揮中心等領域。

經典案例一：中興通訊全球呼叫中心DLP大屏幕拼接顯示系統

    中興通訊全球呼叫中心DLP大屏幕拼接顯示系統 　 中興通訊股份有限公司是中國通訊設備制造領域最大的上市公司，正在實施的全球呼叫中心工程為了滿足中興通訊股份有限公司業務發展的需要，實現呼叫中心的網管自動化及完善中興通訊全球一體化服務體系，中興通訊的全球呼叫中心選用的是 EXV 公司的 DLP 大屏幕拼接墻產品。

    該大屏幕拼接系統是由 2*10 60″DLP 大屏幕顯示系統、LED 電子顯示系統及PDP等離子顯示系統等三部分組成。DLP 大屏幕投影顯示系統選用 20 臺深圳展視公司 60 寸的 DLP 拼接顯示單元，并配置 SMV 大屏幕多屏拼接控制器系統、VGA 矩陣系統、AV 視頻矩陣系統及中央控制系統等相關設備組成。將國際最先進的高清晰度數碼投影顯示技術、大屏幕無縫拼接技術、大屏幕多屏圖像處理技術、視頻信號切換技術、計算機網絡技術等應用綜合為一體。

經典案例二：云南昆明石林風景區（中國旅游行業第一屏）

    云南昆明石林風景區（中國旅游行業第一屏） 整個云南石林風景名勝管理局“數字化”景區建設工程的 DLP 大屏幕拼接墻系統包括“天下第一奇觀”— 云南石林世界喀斯特地質公園游客接待中心的 3*5 DLP 大屏幕顯示系統和云南石林風景名勝區博物館 2*3 DLP 大屏幕顯示系統，共兩套組成。

    此項目選用 21 臺專業投影引擎為核心部件組成的 DLP 大屏幕投影顯示單元，并配置 SMV 大屏幕多屏拼接控制器系統、中央控制系統、音響系統、AV 及 VGA 矩陣切換器、信號分配器和控制 PC 等相關設備組成。屬國內第一家真正實現數字化的風景名勝區。


大屏幕經典案例3、4

經典案例三：惠州市水利局三防指揮中心DLP大屏幕顯示系統

    惠州市水利局三防指揮中心DLP大屏幕顯示系統 　 惠州市水利局三防指揮中心采用基于 DMD 數字光源處理技術，由 12 面 EXV DMVision R50U 50" DLP 投影顯示單元，以及 SMV 大屏幕多屏拼接控制器、RGB 矩陣切換器、視頻矩陣切換器、RGB 信號分配器等相關設備組成。

經典案例四：四川錦屏電廠DLP大屏幕拼接墻顯示系統

    四川錦屏電廠此次 DLP 大屏幕拼接墻系統是由 4*2 共 8 臺 67″ 超薄前維護 DLP 大屏幕顯示單元組成，采用目前行業最先進的專業投影引擎 VS-XLW50CH 為核心部件組成的超薄前維護 DLP 投影顯示單元，是國內第一個雙燈超薄前維護的 DLP 大屏幕拼接墻系統工程項目，填補了國內該項技術上的空白。并配置 SMV 大屏幕多屏拼接控制器系統，中央控制系統等相關設備組成。

 　 采用 DLP 大屏幕投影顯示技術的雙燈更換裝置投影單元具有快速燈泡更換功能、亮度優化功能、智能燈光更換功能。

 　 展視科技的超薄箱體單元是集先進的光學、電子、機械、投影材料等多項技術于一體的大屏幕電視墻的主要組成部分，是展視科技大屏幕拼接電視墻多項高新技術完美結合。
