優特普高清VGA信號遠距離傳輸解決方案

來源:投影時代 更新日期:2007-06-22 作者:pjtime資訊組
    在投影系統、會議系統、監控系統中,高清VGA信號的傳輸時常困擾工程的施工人員,主要的問題是VGA信號傳輸?shù)木嚯x稍長,圖像就出現拖尾的現象,有的工程上還會出現干擾、重影等現象,著實讓人頭疼。那種絕大部分工程都完工了,就剩下圖像質量過不了關的情況十分常見,如何徹底解決這個問題呢,優特普為您提出2種解決方案。

    一、加裝“長驅”法

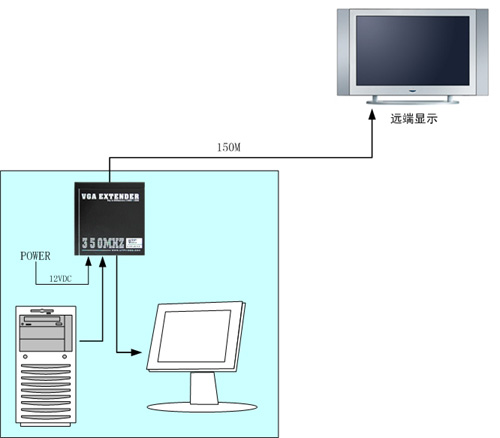

    所謂“長驅”,就是長距離驅動器,或者叫信號放大器、信號延長器等等。我們可以在傳輸VGA線纜的信號發射端,或者信號接收端加裝一個“長驅”,通過這個設備來調理傳輸?shù)男盘?hào),可以達到完美的效果。該方法的傳輸介質是VGA線或者是RGB線。如圖所示:

按此在新窗口瀏覽圖片

【產品簡介】

    UTP502VE是一款具有超強驅動能力和分配功能的VGA延長器,用戶使用時先將電腦主機的VGA信號通過一根標配的高質量VGA線引接到UTP502VE的INPUT上,UTP502VE上有兩個VGA輸出口,其中一個可以接到本地顯示器上,這一路是普通分配器,最遠可達65米,另一路接到遠端150米的顯示設備上,通過調節UTP502VE上的亮度和對比度,就可以把150米遠的遠端顯示設備的圖像清晰度調整到與本地一樣的效果。

    電腦主機、工控主機或者DVR輸出的普通VGA信號通過UTP502VE后,遠端顯示設備的圖像質量會有質的提高,UTP502VE可以最大程度的消除脫尾和重影現象,圖像質量最低可以到1600×1200◎60HZ,還你一個清晰的圖像畫面。UTP502VE采用高穩定性的防護電路,防雷、抗靜電、抗干擾,環境適應能力和穩定性均很強,可以在全國重點工程上使用。

    二、改用雙絞線傳輸法。

    使用雙絞線VGA傳輸器來實現遠距離傳輸高清VGA信號也是當今性價比最高的方案,優特普UTP801AT+UTP801AR是一套單路雙絞線VGA傳輸器,我們可以通過這一套設備來實現高清VGA遠距離傳輸。方法如下:

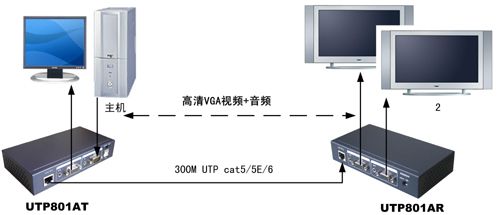

按此在新窗口瀏覽圖片



    該設備分為發射器和接收器,工程中我們把主機的VGA信號引接到發射器UTP801AT上,發射器上有提供一組VGA+音頻信號給本地使用,同時發射器還將VGA信號和音頻信號通過一根超5類網線傳輸?shù)阶钸h(yuǎn)300米的地方,隨后進入接收器,接收器UTP801AR把接收到的信號轉化為VGA信號和音頻信號提供給遠端的投影機、顯示屏使用。圖像質量可以達到1024×768以上。

    小結:

    以上兩種方案都可以解決VGA信號遠距離傳輸?shù)膯栴},同時兩者各有優劣:

    1、傳輸距離:雙絞線傳輸方案強于“長驅”。
    雙絞線傳輸    300米,通過加中繼器可以到600米。
    “長驅”      150米

    2、圖像清晰度:“長驅”優于雙絞線傳輸器。
    兩者都可以支持很高的分辨率,但是雙絞線傳輸器圖像中的文字會有細微的“金邊”現象,“長驅”沒有。因此,長驅更適合使用在要求高質量圖像的專業場所,如設計院等,雙絞線傳輸器更適合使用在娛樂、廣告、多媒體等場所。

    3、布線難度:雙絞線傳輸器優于“長驅”。
    雙絞線傳輸器的傳輸介質就是我們常見的超5類網線,布線簡單!伴L(zhǎng)驅”使用的傳輸介質還是3+4、3+6、3+9的VGA線纜,或者是RGBHV 5同軸線纜,線徑粗,不利于穿管,兩個VGA頭做起來比較費力。

    4、性價比:雙絞線傳輸器優于“長驅”。

    5、穩定性:“長驅”優于雙絞線傳輸器。
    “長驅”就一個設備,雙絞線傳輸器有兩個設備,故障概率低一半。

    因此,我們?cè)诠こ讨械降走x用哪中方案,不能一概而論,要根據實際情況來選擇,相信工程商朋友會做出自己明智的選擇。
