Extron(愛思創)高性能矩陣信號處理設備導購

矩陣切換器的應用

    EXTRON ELECTRONICS是計算機視頻接口、切換器、矩陣切換器，分配放大器，信號處理設備和高分辨率電纜線的頂尖制造商�？偛课挥诩又莸腁naheim，是所有EXTRON產品設計和制造的場所。

    Extron的產品廣泛應用于公司多媒體會議室、培訓中心、教育機構、視訊會議室、播出演播室、家庭影院和舞臺表演場所，業績驕人，是業界的佼佼者。Extron一直保持與系統集成商、經銷代理商以及最終用戶的密切聯系，不斷地根據市場需求反饋來創新和改進，Extron的創意最先就是直接根據應用的需求來設計和生產的。Extron的宗旨就是：解決設計難題，以新的方式實現系統。

    在專業AV技術領域，特別信號處理方面，Extron不斷推陳出新，并建立在專業誠信的核心價值觀上，力求讓所有客戶滿意，產品性能優異、可靠性高，下面我們就將針對Extron的矩陣、傳輸產品進行進一步的介紹。

矩陣切換器

   矩陣切換器將多個音頻/ 視頻源信號傳送到多個音頻/ 視頻目的地。這些切換器可接收來自包括計算機、攝像機、DVD 播放機等各種輸入源的音頻/ 視頻信號，并將其傳送到不同的目的地，如投影機、監視器和多媒體數字信號編解碼器。

    在選擇用于特別應用環境的矩陣切換器之前，可以依據下面的指導原則進行：

    矩陣切換器可以隨時將任何輸入傳送給任一輸出或多個輸出。

    基于不同的型號，矩陣切換器可傳送復合視頻信號、S- 視頻信號、HDTV/ 分量視頻信號、RGsB/RGBS/RGBHV 視頻信號以及立體聲或單聲道音頻信號。

    矩陣切換器可以在單機內容納多種信號類型，然而一種輸入信號類型只能傳送給相同類型的輸出。也就是說，復合視頻信號輸入只能傳送給復合視頻輸出。

矩陣切換器在餐廳中的使用示例

    矩陣切換器主要用于公司會議室、指揮與控制中心、教室、酒店餐廳、家庭影院以及視頻會議室等。如上圖介紹的是Extron矩陣切換器在餐廳中的使用示例。

    從圖中可以看到，共有三路音頻/ 視頻信號源和一路音頻信號源連接到一臺復合視頻矩陣切換器（MAV 48 AV RCA）的輸入端口上。這些輸入然后可被傳送到與該切換器輸出端口相連接的8 個 顯示設備和音頻系統上中的任何一個或多個設備。

    當數字衛星系統的實時輸入信號輸出到等離子屏幕上時，餐廳中的顧客可以通過兩臺投影機觀賞DVD 播放機播出的視頻信號。與此同時，音頻系統中可播放音樂。只需按動一個按鈕就可完成將不同輸入傳送到不同輸出的切換操作。

VGA矩陣切換器

    Extron 矩陣切換器具有各種功能與特性，以滿足不同應用的需要。尺寸從3 x 2 到 128（ 輸入）x 128（輸出）不等。此外，還可在現場根據需要給特別的切換器產品系列增加輸入和輸出端口，提供了額外的靈活性。

VGA矩陣切換器

MMX 32 VGA A
    ---3x2 VGA 和立體聲音頻微型矩陣切換器
    MMX 32 VGA A 設計用于傳輸高解析度計算機視頻和立體聲音頻信號. MMX 32 VGA A 接收 VGA-UXGA 和非平衡立體聲音頻輸入信號，允許使用 標準的VGA 和音頻電纜直接與計算機視頻卡和聲卡連接。適用于小型系統的計算機視頻和立體聲音頻信號的傳輸應用，如教室、培訓設施和會議室等。

MMX 32 VGA MTP
    ---帶雙絞線輸出的3x2 VGA 和立體聲音頻矩陣切換器
    MMX 32 VGA MTP 是微型3x2 VGA和立體聲音頻矩陣切換器，帶內置式Extron MTP 系列雙絞線RGBHV和合成的單聲道音頻信號發送器. 發送器可以通過一根UTP電纜將分辨率達 1600x1200 UXGA 的計算機視頻信號發送到 135 米以外。MMX 32 VGA MTP 與高分辨率計算機視頻信號、帶雙級或三級同步的HDTV信號、分量信號、S-視頻、復合視頻以及立體聲音頻信號兼容。

MVX 系列
    ---VGA 和立體聲音頻矩陣切換器
    Extron MVX 系列矩陣切換器設計用于傳輸帶立體聲音頻的VGA-UXGA 計 算機視頻信號. MVX 系列備有4x4、4x8、8x4、8x8 和12x8 多種輸入/ 輸出規格，提供寬帶切換性能，15 針 HD 連接器方便所有的計算機視頻連接。

MVX 128 VGA A
    ---帶ADSP 的12x8 VGA 和立體聲音頻矩陣切換器
    MVX 128 VGA A 是一款結構緊湊的、簡約型 12x8 矩陣切換器，用于VGA 和立體聲音頻. 具有寬帶矩陣切換器的性能，帶15 針HD 針插座，可用于 所有的計算機視頻連接。MVX 128 VGA A 是教室、計算機培訓場所、移動型應急援救中心、短期租賃和其它需要寬帶信號傳輸?shù)葢�用的理想選擇。

MVX Plus 128 VGA A
    ---帶ADSP 及 IP Link 的12x8 VGA 和立體聲音頻矩陣切換器
    MVX Plus 128 VGA A 是一款結構緊湊的寬帶 12x8 矩陣切換器，用于VGA 和立體聲音頻. 它擁有寬帶RGB 切換器的性能，配備便利的 15 針HD 連 接器用于所有的計算機視頻連接，可使用現成的預先端接VGA 電纜進行快 速便捷的安裝。MVX Plus 128 VGA A 非常適合于教室、計算機培訓場所、移動急呼中心、短期租賃和其它需要寬帶信號傳輸?shù)膽�用�?/P>

RGB矩陣切換器

寬帶

    Extron寬帶RGB 矩陣切換器設計用于使用RGBHV、RGBS 或RGsB 信號（帶或不帶立體聲音頻）的模擬高分辨率應用。它們適用于傳送最常見的計算機視頻信號以及所有的模擬高清晰度和標準清晰度視頻信號。這些矩陣切換器備有從 4x2 到 16x16 的各種尺寸。

• CrossPoint 300 168
  ---帶ADSP 的RGB 和立體聲音頻 16x8 寬帶矩陣切換器
• CrossPoint 300 124
  ---帶ADSP 的RGB 和立體聲音頻 12x4 寬帶矩陣切換器
• CrossPoint 300 128
  ---帶ADSP 的RGB 和立體聲音頻 12x8 寬帶矩陣切換器
• CrossPoint 300 1616
  ---帶ADSP 的RGB 和立體聲音頻 16x16 寬帶矩陣切換器
• CrossPoint 300 42 HVA
  ---帶ADSP 的RGB 和立體聲音頻 4x2寬帶矩陣切換器
• CrossPoint 300 816
  ---帶ADSP 的RGB 和立體聲音頻 8x16 寬帶矩陣切換器
• CrossPoint 300 84
  ---帶ADSP 的RGB 和立體聲音頻 8x4 寬帶矩陣切換器
• CrossPoint 300 88
  ---帶ADSP 的RGB 和立體聲音頻 8x8 寬帶矩陣切換器

    Extron CrossPoint 300 系列寬帶RGBHV 矩陣切換器為最通用的高解析度視頻和音頻傳輸系統提供了一種便捷的單機箱解決方案. 備有8 種輸入/ 輸出尺寸共 15 種型號，范圍從 4x2 到 16x16 。普遍使用于各種信號分配應用中，包括公司會議室和培訓中心、大專院校、健康保健中心以及其它需要可靠切換支持的高利用率的場合。

超高寬帶RGB矩陣切換器

    Extron超寬帶RGB 矩陣切換器 提供額外的帶寬用于具有極高要求的高分辨率計算機視頻信號的傳送應用。這些矩陣切換器可帶或不帶立體聲音頻，備有從 8x4 到 64x64 的多種型號。

• CrossPoint 450 Plus 84
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 8x4 超寬帶矩陣切換器
• CrossPoint 450 Plus 88
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 8x8 超寬帶矩陣切換器
• CrossPoint 450 Plus 816
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 8x16 超寬帶矩陣切換器
• CrossPoint 450 Plus 124
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 12x4 超寬帶矩陣切換器
• CrossPoint 450 Plus 128
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 12x8 超寬帶矩陣切換器
• CrossPoint 450 Plus 1616
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 16x16 超寬帶矩陣切換器
• CrossPoint 450 Plus 2412
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 24x12 超寬帶矩陣切換器
• CrossPoint 450 Plus 2424
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 24x24 超寬帶矩陣切換器
• CrossPoint 450 Plus 3216
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 32x16 超寬帶矩陣切換器
• CrossPoint 450 Plus 3232
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 32x32 超寬帶矩陣切換器
• CrossPoint 450 Plus 64 Series
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻超寬帶矩陣切換器
• CrossPoint 450 Plus 168
  ---帶ADSP 和 IP Link 的RGB 和立體聲音頻 16x8 超寬帶矩陣切換器

   超高寬帶RGB矩陣切換器產品均具有以下特性：450 MHz (-3 dB) 的超寬帶RGB 視頻帶寬，滿載 ；對130 MHz 帶寬的極平坦頻響 ；ADSP - 高級數字同步處理技術 ；DSVP - 數字同步驗證處理 ；兼容RGBHV、RGBS、RGsB、HDTV、分量視頻、S- 視頻、復合視頻以及非平衡/ 平衡立體聲音頻信號等...

其它矩陣類別

音視頻矩陣切換器(MMX、MAV、MAV Plus、Matrix 3200/6400 和 Matrix 12800 系列)

    Extron音視頻矩陣切換器設計用于傳送復合視頻、S- 視頻和HDTV/ 分量視頻信號，帶或不帶立體聲音頻均可。Extron HDTV/ 分量視頻矩陣切換器也能夠切換帶寬直到150 MHz 的RGsB 計算機信號。這些矩陣切換器備有從4x2 到 128x128 的各種型號，依信號類型而定。

音頻矩陣切換器(MAV Plus、Matrix 6400 和 Matrix 12800 系列)

    Extron 音頻矩陣切換器能夠傳送平衡或非平衡音頻信號。這些矩陣切換器備有從 8x8 到 128x128 的各種型號。

SDI/HD-SDI — 串行數字接口矩陣切換器

   Extron  SDI/HD-SDI 矩陣切換器設計用來切換符合SMPTE 和 ITU 標準、帶嵌入音頻的多個串行數字視頻信號，以用于標準清晰度和高清晰度視頻。它們適用于音視頻演示應用以及小型視頻制作和后期制作系統。

媒體演示矩陣切換器(MPX 系列)

    Extron 媒體演示矩陣切換器將多重格式包括VGA、復合視頻、S- 視頻和立體聲音頻的傳送集成到一個緊湊的機箱內。這些矩陣切換器適用于各種小型應用，如教室、培訓和會議設施以及較復雜的家庭影院等。

集成式圖像解析度轉換矩陣切換器(ISM 482)

    Extron 集成式圖像解析度轉換矩陣切換器設計用于需要將所有的視頻輸入信號都進行解析度轉換成為通用視頻輸出率的應用。它們支持高達1400x1050 的高分辨率以及HDTV 視頻信號。每路輸出都提供一個獨立的高性能圖像解析度轉換器，具有自己可選的輸出率。

模塊化集成式圖像解析度轉換多重切換器(ISM 824)

    Extron 模塊化集成式圖像解析度轉換多重切換器備有定制的插卡槽，可接收各種視頻處理輸出板。借助這一獨特而強大的擴展能力，在最初這些系統就可以配備任何輸出板用于特定項目，以后再隨著系統擴展需要而升級安裝額外的處理板。系統升級可在現場輕松完成，無需返回工廠或更換內部硬件。

可配置式矩陣切換器(Matrix 3200/6400 和Matrix 12800 系列)

    Extron 可配置式矩陣切換器設計用于需要進行日后擴展的大、中型應用。這些模塊化/ 可擴展的矩陣切換器備有可接受各種信號類型和配置高達 128x128 的多種型號。它們包括標準視頻、寬帶RGB、同步和立體聲或單聲道音頻。

雙絞線矩陣切換器(TPX 系列)

    Extron 雙絞線矩陣切換器配合雙絞線發送器和接收器組，通過雙絞線電纜將 RGBHV、復合視頻或S- 視頻與立體聲音頻等信號的傳送和控制大大簡化。

矩陣切換器附件

    Extron 矩陣切換器附件包括各種設計用于在任何應用中可便捷安裝的直觀的用戶控制接口。從簡單的遠程控制到全面的X-Y 輸入和輸出選擇，Extron 制造生產多種矩陣切換器控制選件來配合任何系統設計和遠程切換需求。額外的附件產品可用于支持安裝和信號分配。

分配放大器

    分配放大器（DA）將來自一個信號源的視頻信號分配成兩個或多個信號。高分辨率視頻分配放大器的一個常見應用就是，在接收來自一個計算機視頻端口的信號后將其放大，并在保持原有信號質量的情況下將其分配到兩個或多個高分辨率數據顯示設備。分配放大器同時提供信號的峰值和電平調整和均衡等放大和增強功能。Extron 分配放大器上的每路輸出都經過緩沖處理，所以在信號分配時仍可保持原始信號的清晰度和強度。

    在特別使用環境下選擇合適的分配放大器時，需要先考慮如下的要素：

• 進行分配的是哪種類型的信號？
• 需要多少路輸出？
• 信號傳送距離多遠？
• 分配放大器需要如何安裝？
• 對安裝空間的要求有哪些？

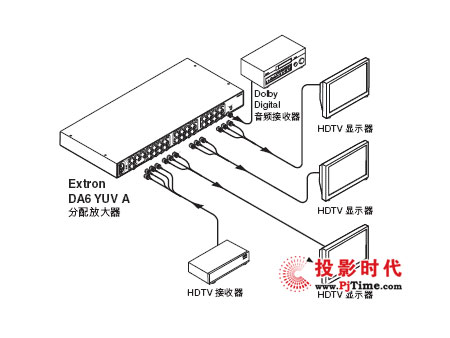

    通常在需要通過多臺投影機或顯示器同時顯示來自相同信號源圖像的應用時，需要使用分配放大器，例如，借助分配放大器可將大多數計算機上的一路視頻輸出轉換成兩路、四路或者更多的輸出。

    這里是一幅分配放大器使用的示意圖。圖中顯示，帶數字視頻輸出的計算機信號被輸入到一個分配放大器（D/2 DA4 DVI）內。該分配放大器將信號分配成4 路獨立的緩沖輸出后傳送到一臺計算機顯示器、一臺數字監視器和兩臺數字投影機。

    如果一個分配放大器不能提供所需的輸出量，可以將多個分配放大器級聯起來使用。這就是說，一個分配放大器的輸出可以傳輸給另一個分配放大器的輸入，以組成一個菊花鏈。

    Extron 提供不同型號的分配放大器來處理各種信號類型。在選擇分配放大器用于特別的應用時，可以根據具體需要進行選擇，下面為Extron可提供的產品類型：

線路驅動器

    Extron 的線路驅動器可確保信號源與目的地之間的遠距離連接，并在遠距離傳輸過程中保持視頻信號的質量。

音頻/ 視頻

    Extron 音頻/ 視頻分配放大器可分配復合視頻信號、S - 視頻信號、分量視頻信號和/ 或立體聲音頻信號。

計算機和RGB

    Extron 的VGA 和 RGB 分配放大器專門設計用于不同的計算機信號和模擬信號，如RGBHV、RGBS 和 RGsB。

DVI/HDMI 產品

    Extron 的DVI/HDMI 產品允許計算機或高清晰度視頻信號源和顯示設備之間實現真正的數字到數字的連接。DVI 電纜通常用來在計算機和顯示設備之間傳送高分辨率、無壓縮的數字RGB 信號。HDMI 電纜則提供與DVI 的反向兼容，支持更高的數據速率，適合高清晰度運動視頻、多聲道音頻、內容保護和消費者控制功能。

    DVI/HDMI 產品滿足了音視頻系統中需要一個數字視頻通道時的特別需求。例如，Extron 提供的DVI 201 和 HDMI 201 產品，專門設計用于擴展DVI/ HDMI 信號的傳輸能力，可將信號傳送到60 米范圍內。

Extron 提供以下類別的 DVI/HDMI 產品：

• HDMI Extender 延長器
  Extron 的HDMI 延長器可將HDMI 信號傳輸?shù)?0 米遠的范圍。
• DVI Extender 延長器
  Extron 的DVI 延長器可將DVI 或HDMI 信號傳輸?shù)?00 米遠的范圍。
• 數字到模擬轉換器
  Extron 的數字到模擬轉換器把DVI 信號轉換成模擬RGBHV 信號，由此將數字視頻信號源與模擬音視頻系統連接起來。
• DVI/ HDMI 電纜
  Extron 的DVI/HDMI 電纜是將數字視頻信號源與數字信號處理、分配和顯示設備連接起來的理想選擇。
• DVI /HDMI 適配器
  Extron 提供多種高質量的適配器，為專業音視頻安裝提供了一系列的DVI/ HDMI 互連解決方案。

光纖延長器

    Extron 光纖產品設計用于通過光纖電纜遠距離傳送音視頻信號以及 RS-232 控制信號。在要求遠距離傳送的音視頻應用中，光纖產品具有下列重要優勢：可將音視頻信號發送到遠至30 公里范圍內，沿電纜傳送無信號損失以及免受外部干擾。通過光纖電纜發送的信號本質更安全，使得光纖傳送成為政府、軍事和醫療應用的首選。

    Extron 的光纖產品采用專有零壓縮全數字技術維持整個信號通道過程中數字信號的完整性，允許分辨率高達 1600x1200 的 UXGA 計算機視頻圖像以逐一像素精確度進行傳送。

    Extron 光纖產品能將信號發送到幾公里以外，同時提供卓越的高分辨率圖像性能，因而是建筑大樓、機場、體育館以及大學或聯合校園的理想選擇。

    Extron 光纖延長器允許通過光纖電纜將高分辨率 RGB、音頻和 RS-232 控制信號遠距離發送到30 公里范圍內。其工程設計提供高可靠性和卓越的高分辨率圖像性能，采用 Extron 的專有零壓縮全數字技術，將分辨率為 UXGA (1600x1200) 的計算機視頻圖像進行逐—像素的精確傳送。

    目前，Extron可提供的光纖延長器產品主要是 Extron FOX 500 Tx/Rx 。它由一套發送器和接收器組成，通過單根光纖電纜遠距離傳輸RGB、音頻及 RS-232 控制信號。它將 RGB 信號數字化后不經壓縮即將 UXGA (1600x1200) 高清晰度信號逐像素發送出去。同時包括一系列有利于系統集成的特性，如 RGB 和音頻雙輸出、RS-232 多地控制、機架安裝能力及光纖鏈路與輸入信號的實時系統監控等。

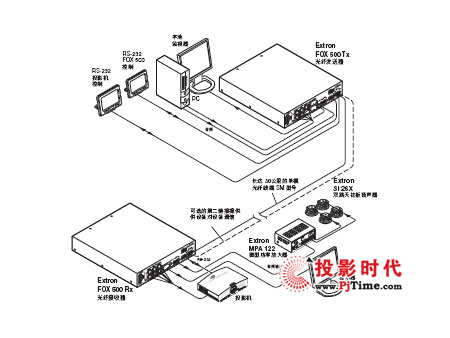

   下面的示意圖中展示的 FOX 500 Tx/Rx 帶有在經過光纖電纜傳輸前已數字化的 RGB、音頻和 RS-232 控制信號輸入。使用用于 SM 型號的單模光纖電纜，可以將信號發送遠達 30 公里。圖中還展示了一個可選的二級光纖鏈接，允許在發送器或接收器處進行全面控制和監視。
