如何用最少的錢打造2007高端智能會議室

什么是智能會議室

    我們都知道：一個會議室，對外代表著每一個企業或單位的形象，好的會議室有助于增強企業的美譽度和信任感；對內則承擔著企業或單位的日常任務傳達、思想貫徹的作用。會議室跟辦公室一樣，使用頻率越來越高，在我們?nèi)粘Ｉ�活中扮演著至關重要的角色。

    然而，很多需要做會議室工程的工程商和用戶，都對目前市場上五花八門的設備感到束手無策。要么是一大堆名牌電子設備用上百萬的金錢堆砌在一起，不僅鋪張浪費，而且造價太高；要么是一味采用廉價的設備，錢是省了，但效果也省了，一會兒話筒不出聲，一會兒設備不受控，一會兒畫面沒有圖像，結果是事倍功半；更有甚者，花了高價錢卻做了一套“大病沒有，小病不斷”的會議系統。

    正是有感于此，我們技術應用部提出：如何用最少錢打造2007高端智能會議室。

    ?智能會議室分為兩大部分：一個是中控系統，通過觸摸屏式的智能中控控制整個會議室的設備，達到集中控制所有會議設備的目的；另一個是會議系統，通過手拉手的發言單元，實現日常會議，還可以配置攝像機，進行攝像跟蹤，實時把發言者的聲音和頭像通過音箱和投影機傳遍整個會議室。

    既要打造高端智能會議室，又要最大限度地節省開支，我們經過謹小慎微的考慮和實踐，提出了以下一個整體解決方案：

智能中控系統設備采購

智能中控系統設備的選擇

    智能中控系統我們采用了國內知名的專業制造商CREATTIVE（捷控）的全系列產品。該系統采用5.7” 無線彩色觸摸屏XP1700和高端可編程智能中央主機CPLM控制廳內的所有電子設備，包括控制投影機、等離子、液晶顯示器開關、電動屏幕升降、影音（DVD、VCD）設備、信號切換、燈光控制等。無線彩色觸摸屏XP1700具備簡單明確的中文操作界面，讓您只需用手輕輕點擊觸摸屏上相應的控制按鈕，可編程智能中央主機CPLM就會自動幫你實現你所想做的功能。采用CPLM智能可編程中央控制系統大大簡化了會議室的操作過程。使得會議室所有電子設備通過質量可靠、技術先進的CREATIVE（捷控）中控系統的控制，從而變得生動起來。

圖1、智能可編程中控CPLM

    CPLM采用最新32位SAMSUNG ARM內嵌式微處理器，包括：8路獨立可編程RS-232控制接口，8路獨立可編程IR紅外發射鳳凰插口， 8路數字I/0輸入輸出控制口， 8路弱電繼電器控制接口， 3路CRE-NET控制總線， 內嵌智能紅外學習功能模塊，尤其突出的是它的全球獨家可實現電力載波通訊功能(控制信號直接通過電源線傳輸，無需任何布線)，具備行業技術發展應用的前瞻性，以確保本系統在未來五年的技術領先，最大限度的保證系統良好的更新升級、擴展能力。值得一提的是：CREATIVE高端中控主機編程軟件和CREATIVE彩色無線觸摸屏編程軟件都是綠色免安裝軟件,即開即用。捷控遍布全國各地的分公司都提供定期專業培訓，就算一無所知的門外漢，經過系統學習后，很快就會讓人刮目相看。

觸摸屏、接收器

設備

    XP1700采用5.7英寸320X240分辨率的液晶彩色觸摸屏，，它內置4500毫安鋰電電池,正常待機時間為7天168小時，連續使用時間長達12小時。CPLMRF則采用無線RF傳輸，射頻頻率433Mhz，無方向性，可穿透，控制距離>70米。

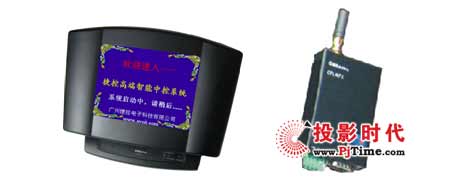

圖2、無線彩色觸摸屏XP1700和無線接收器CPLMRF

    會議系統方面，我們采用了Hamiltom（哈頓）會議系統，Hamiltom會議系統自推出以來，受到無數的好評。也曾應用在許多大型的會議上，如2003年的新亞歐大陸橋區域經濟合作國際研討會、2004年的ACD亞洲合作與發展高層研究會、中日韓三方委員會第一次會議、亞洲合作對話第三次外長會議、北京釣魚臺國賓館新聞發布廳、包頭市第十二屆人大代表大會第二次會議等等，在這些會議上，該會議系統不但贏得經銷商的贊賞，而且有關的領導也給以了充分肯定。

    Hamiltom會議系統還廣泛應用在許多政府單位的會議室、會議廳中，全國許多省市政府機關會議室都有該會議系統的設備。

20個席位會議室 設備清單

以一個會議室較常見的20個席位為例，我們可以列出以下會議系統清單：

1. 中央處理主機：M320        1臺
2. 主席單元：C320            1臺
3. 代表單元：D320            19臺
4. 高速云臺攝像機：TV320     1臺
5. 攝像控制鍵盤：W320        1臺
6. 視頻控制軟件模塊：A320    1套

    M320央主機具有4路視頻信號輸入端，最多可以連接4臺高速云臺攝像機或者其他視頻信號(如VCD/DVD/錄像機)及多組云臺攝像機混合連接。具有1路視頻輸出端，可以直接連接大屏幕顯示器(或投影儀)及監視器。系統采用RS-485通訊協議，使得控制信號的傳輸距離大大提高，性能更加穩定、速度更加快捷。

    TV320高速云臺攝像機設計目的之一就是節約時間，攝像機具有的自動光學變焦和電子變焦功能迅速將影像調至最佳。其內置高速預置云臺及解碼器，只需簡單地?cái)Q入并鎖緊即完成固定。系統采用RS-485通訊協議，使得控制信號的傳輸距離大大提高，選用直流電機,低速運行平穩 64個預置點及自動巡航監視，性能更加穩定、轉動速度更加快捷，使這個系列的攝像機成為室內專業的會議監視設備的理想之選。

    320攝像跟蹤系統,集會議討論,視像跟蹤功能于一體,既可以接入電腦,操作員在相應的軟件幫助下輕松自如對會場的安裝調整,預置位設置及對會議全過程進行實施監控,包括話筒管理,代表簽到和數據顯示等。

    1.無限制討論模式:可以同時打開任意單元數,即同時打開的單元數量不受限制,攝像機始終跟蹤最后打開的單元.可通過PC或主機面板設置。

    2.數量限制模式:可以同時打開的單元數受到限制,只能同時打開1個/3個/6個單元,可選其一,攝像機始終跟蹤最后打開的單元,可通過PC功主機面板設置。

    3.先進先出模式:可以同時打開的單元數受到限制,只能同時打開1個/3個/6個單元,可選其一,攝像機始終跟蹤最后打開的單元,該模式下,是真正意義上的數字式先進先出,并非傳統模擬系統的“偽先進先出模式”，也就是當發言個數達到后,有新的單元繼續審請發言時,系統將關閉最先發言的單元,并非模擬系統的全部關閉,使用方便靈活,可通過PC或主機面板設置。

    4.系統內置了標準的VGR轉TV功能:可將PC內容切換至電視機或投影機等顯示設備

系統設備配置原理圖

下面就是高端智能會議室整套:

    該配置圖也可以作為實際工程中，進行設備連接時參考使用

    圖中涉及到的諸如功放、音響、投影、展臺、電腦和DVD以及卡座等設備，在電腦電器城里，我們可以盡情挑選自己喜歡的品牌和設備型號，價格適中即可。

    一些特殊設備：矩陣切換器、電源管理器、調光器、調音器這些作為智能可編程中控系統的配套產品，CREATTIVE（捷控）都有成熟完整的產品體系提供給工程商或用戶選擇，我們提倡的原則是：實用即可。
如此完整的高端智能會議室，整體造價卻遠遠不到20W，與常規的普通會議室造價基本持平，而其性能和功能不但沒有遜色于所謂的頂級豪華型會議室，在實用性上更是體現出它不可超越的優勢。

    方案設計：黃暉
