雙絞線傳輸技術在大型顯示系統中的應用

    雙絞線RGB信號傳輸技術自推出以來，越來越引起人們的重視。其獨特的優越性為業內人士倍加欣賞。但是，由于雙絞線傳輸技術的推出歷史較短，應用范圍也遠不如同軸電纜傳輸系統，因而有相當一部分人對它的真正傳輸效果心中沒底，甚至持懷疑態度，因而也就不敢輕易冒險的采用雙絞線傳輸技術。本文通過一個工程實例，說明雙絞線傳輸技術在大型顯示系統應用的可行性，以達到消除疑慮，樹立信心之目的。

    本文要向讀者展示的是某指揮院校的模擬訓練系統。該系統2006年6月開始安裝，目前已投入使用。為了便于清晰說明問題，將實際系統中的視頻部分省略，只顯示了RGB信號部分。下面將本系統的設計要點說明如下。

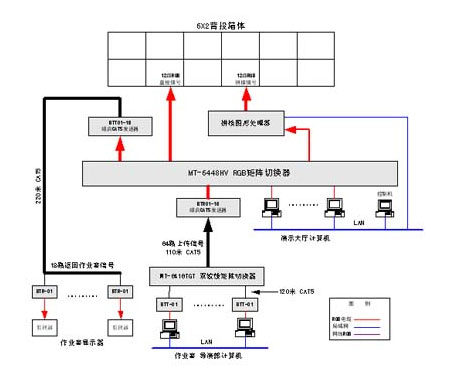

    ×××指揮學院模擬訓練顯示系統圖（RGB部分）
