順德演藝中心大屏幕顯示系統方案

    1.12. 高清圖形處理器的設計

     為了最大程度發揮投影機的功效，以符合顯示設備日益先進的要求，我們在信號源與投影機之間設計了一臺Barco Acsar2高清數字圖形處理器，對所有輸入投影機的視頻信號進行預處理，即不管輸入處理器是任何格式、任何分辨率的信號源，處理器都以DVI數字視頻【2048×1080分辨率】輸出到投影機，以其達到與投影機的最佳匹配。

    1.13. 高清圖形處理器的選型

    我們設計使用一臺Barco Acsar2高清圖形處理器，該處理器專為XLM-H25和數字電影機設計生產，可以對所有外接輸入的信號進行視頻信號定標和路由處理：轉換任何視頻信號至DVI-Dual數字視頻輸出，Barco Acsar2高清圖形處理器的基本功能如下：

    自動識別HD-SDI的任何標準
    模塊式信號輸入插槽，兼容所有數字和模擬信號，本系統配置復合視頻及RGB信號輸入插卡各2張；
    高分辨率電腦信號輸入
    無縫信號源輸出切換
    PIP功能可以選擇內置的圖片背景
    4路插槽：可選SDI/HDSDI/DVI/RGsB/YUV/RGBHV/RGsBHV/復合視頻/S視頻/數字解碼器
    數字處理：16bit
    處理后視頻輸出：DVI-Dual數字視頻2048(1080@60Hz
    控制：Internal網絡控制
    無縫信號源切換，4路動態實時畫中畫處理

    1.14. 無縫背投屏幕的選型建議

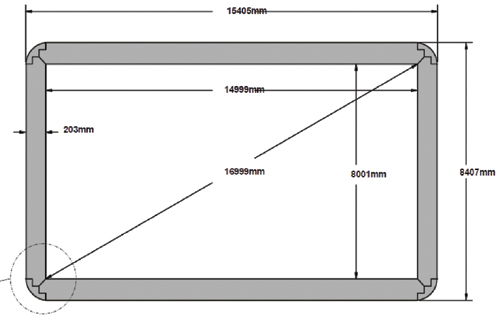

    由于背投幕在保證畫面達到亮度、均勻度、對比度、色彩、色溫和可視角度的一致性同樣起了非常關鍵的作用，我們設計使用美國Stewart公司出品的AT系列無縫散射背投軟幕，有效圖像范圍寬1500cm×高793cm，如下圖：

    1.15. Stewart AT系列背投屏幕的技術規格

    AT系列屏幕的1/2增益視角不低于50度，可以最大程度滿足劇場的視角范圍，投影方式可以最大程度滿足會場的所有方位觀看視角。背投幕的基本的技術規格如下：

    * 超大無拼縫，不存在物理接縫
    * 漫反射屏幕，可擦洗進行清潔，具有阻燃性
    * 幕與四周邊框緊繃懸掛的安裝方式徹底消除熱脹冷縮對屏幕的影響
    * 高均勻度可降低“太陽效應”
    * 峰值增益不低于1.0，1/2增益視角不低于50度
    * 視像范圍：水平/垂直不低于160°
