順德演藝中心大屏幕顯示系統方案

系統設計的概述

    順德演藝中心是順德文化中心建筑群之一，是一座綜合性大劇院，是順德區文化建筑的重點項目，是佛山市承辦第七屆亞洲藝術節的重要會場之一。該工程建筑總面積約3.2萬平方米，由大劇院、音樂廳和附樓三部分組成，其中，大劇院有1500個席位，分為地下3層（-12米），地上6層（建筑高度36米），音樂廳有500個席位。大劇院和音樂廳分別配備有現代化的舞臺機械、智能化、燈光、音響等設備，建成后大劇院可舉辦大型交響樂、歌舞劇、戲劇、戲曲等綜合性演藝活動，音樂廳可舉行古典音樂、民族音樂、現代音樂等表演活動。

    1.1.
    順德演藝中心工程計劃于2005年底啟用，將于2005年11中旬月作為亞洲文化藝術節主會場，屆時亞洲二十幾個國家的客人和國家領導人將會蒞臨。

    順德演藝中心已經進行的弱電系統建設已包含樓宇自控系統、安全防范系統、一卡通系統等常規智能化系統的建設，現為了滿足演藝中心承擔演出的特殊功能應用，用戶提出需進行專業應用系統的建設，具體包括如下系統：

    ①. 演藝中心歌劇院數字投影及信號處理系統，滿足歌劇院演出的背景幕、天幕、會議晚會多路視頻投放，同時兼數字電影放映；
    ②. 演藝中心歌劇院、多功能廳同聲傳譯系統，滿足歌劇院、多功能廳召開國際會議，舉行國際活動所需要的同聲傳譯系統；
    ③. 多功能廳多媒體會議攝像系統，滿足多功能廳舉行會議時視頻的投放；
    ④. 多功能廳投影顯示部分，使其能夠接收歌劇院的視頻信號；
    ⑤. 圖書館和演藝中心的信息應用系統，滿足演藝中心作為演出售檢票系統，滿足圖書館和演藝中心內部的辦公系統，滿足對演出視頻的編輯存儲。

    1.2. 系統設計的依據和擴展性

    根據用戶預期建設的標書要求大綱，并結合我公司以往在類似工程的經驗，在滿足用戶目前提出的需求前提下，參考國內外權威機構的各種設計和應用指南，我們對系統的整體設計經過反復的計算和技術論證，基本確定了方案設計的可行性、穩定性、智能化和可擴展性代表業內的先進水平。根據國際和國家現行規范，參考設計依據如下：

    1.3. 投影系統的標準依據

    1.4. 系統設備的選型依據

    我們?cè)O(shè)計各種進口設備除了符合上述國際及國家標準外，同時還符合以下安全標準：UL（美國）、CE（歐洲）、符合ISO（國際標準化組織）和CIE（國際照明協會）制定的國際通行標準規范。投標書附后提供了上述進口設備的檢測證明文件，設備選型及配置參照以下原則：

    先進性：
    我們從高起點高標準設計，確保系統在未來一定時期內保持先進；同時也要考慮到技術適用性，即實用程度。

    科學性：
    我們確保系統的設計從劇院的使用功能出發，在滿足各項使用功能的前提下，系統做到簡潔，不夸張；在線路工藝設計及系統設備選型上充分考慮其擴展能力。

    可靠性：
    系統運行安全可靠。追求先進性的同時考慮新技術的風險以及技術的成熟性，在關鍵環節采用冗余備設計。

系統設計的基本保證

    1.5.

    對于方案的構思、系統的設計、器材的選型，我們經過了嚴謹?shù)乃⑦x，并做了大量響應市場的調查論證，結合目前大部分類似工程在應用中出現的不足，提出解決方案并在本系統加以利用，確保系統能達到以下的優點：

    * 最先進的技術
    所有產品和技術源自業內最先進的權威機構，在業內并且有成功的應用【杭州大劇院、東莞大劇院】。

    * 最真實的指標
    所有投標器材的技術指標，我們提供各大廠家的官方資料，全部經過嚴密的測試和老化試驗，所有系統的指標全部經過科學計算和技術論證。

    * 最穩定的運行
    大部分投標器材的平均無故障運行時間大于20000小時，系統保證最少8小時不間斷工作。

    * 最佳的信號傳輸
    系統設計提供足夠的帶寬確保各種視頻信號的處理和傳輸，我們認真對各種模擬和數字視頻的傳輸特性做了嚴謹?shù)姆治�，根�?jù)當前系統的要求作出科學的論證，不保守、不夸張，保證信號傳輸和控制設計可靠、穩定、高質量。

    * 足夠的視角范圍
    根據劇場的不同應用，我們作出了科學和靈活的顯示方式設計，滿足絕大部分觀眾的視角范圍，沒有視像盲區。

    * 足夠的畫面亮度
    參考國家對各種環境照度的規定，結合各種文獻對最佳視像照度的推薦值和經驗，所有設計指標均達到或超過預期數值。

    * 良好的圖像范圍
    根據現場的應用情況，我們對投影機的輸出亮度、顯像面積、1/2增益覆蓋角以及最佳的投影角度方式進行了科學的計算和模擬論證，確保畫面最佳的水平和垂直覆蓋范圍。

    * 豐富的視像效果
    根據劇院的實際應用要求，系統設計基本可以進行隨心所欲移動圖像位置，框入框出、淡入淡出、卷簾翻滾的無縫切換功能，數據與圖像相結合的畫中畫顯示特技應用。

    * 快速的系統響應
    對于系統的開啟、關閉和控制實現快速的響應，確保系統5分鐘內可以啟動，10分鐘內進入預期狀態，5分鐘內可以安全關閉。確保信號切換、環境控制以及預設程序的連瑣反應達到無延時響應。

    * 無憂的系統維護
    對于系統故障可能會容易出現的環節，如投影機，我們選用的Barco XLM-H25具備模塊化結構，任意一個出現故障的模塊只需5分鐘即可完成整個折裝的過程，快速更換的鏡頭可以進行上下左右移動的遙控，并且整個維護過程無需任何特殊的工具和儀器。

    * 安全的使用保證
    系統所有器材都經過了UL（美國保險商試驗所）安全認證以及FCC（美國聯邦通信委員會）電磁兼容認證。

    * 合法的使用保證
    所有電子器材和應用軟件已經解決類似“千年蟲”和第三方版權問題，確保用戶的合法使用權益。

系統的設計指標及投影距離和鏡頭的設計

1.6. 大屏幕視頻系統的設計指標

    1.7. 投影距離和鏡頭的設計建議

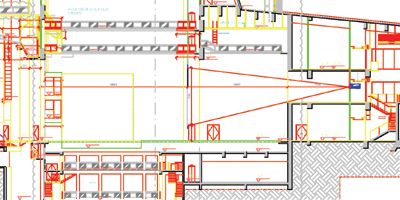

    因?yàn)楸疽曨l系統設計為兼容演出、電影和會議三種模式，當應用于演出模式時，為了保留舞臺最大的深度，我們?cè)O(shè)計屏幕位于離臺口約20米處安裝，投影機鏡頭設置為最短的焦距模式【1.45:1】，見下圖所示：

    當應用于電影模式時，為了保證觀眾席最大的觀看視角，我們?cè)O(shè)計利用滑輪的方式把投影機往臺口方向移動5米，利用投影機的控制軟件設置此時為最大的焦距【1.8:1】，屏幕往臺口方向可以移動10米【焦距放大加移動距離】，即位于離臺口約20米處安裝，見下圖所示：

    上述的2種模式因?yàn)樯婕暗酵队皺C(jī)的投射距離和鏡頭焦距問題，我們?cè)O(shè)計的投影機可以利用軟件預設多種焦距的程序，無需在每次變更投影模式都要進行復雜的調整。

多媒體數字投影機的選型

 1.9. 圖像面積的設計建議

    根據DIN的相關標準，理想的視像方位是圖像范圍的4倍，最短的視像距離不應該小于2倍圖像的高度，最遠的視像距離不應該超過8倍圖像的高度，建議視像距離為圖像高度的4~6倍。為了獲得良好的信息可讀性，視距不應該大于字符高度的200倍，理想的屏幕尺寸和視像距離也取決于投影機的真實分辨率：

    對于XGA（1024×768），最遠的視像距離不應該超過6倍圖像的高度
    對于SXGA（1280×1024），最遠的視像距離不應該超過4.5倍圖像的高度
    對于SXGA+（1400×1050），最遠的視像距離不應該超過4.4倍圖像的高度
    對于UXGA（1600×1200），最遠的視像距離不應該超過3.8倍圖像的高度

    我們以劇院用于演出模式時作為設計的基準：屏幕離最后一排座位約60米，根據DIN的1024×768分辨率標準，屏幕換算公式計算的結果如下：

    【圖像高度=60米/6倍=10米】

    因?yàn)槲覀儾捎玫氖?.89:1的格式，由此可得屏幕的圖像尺寸=寬18.9米×高10米，但受舞臺寬度限制，所以我們建議設計屏幕的圖像范圍=寬15米×7.9米，與投標文件的要求吻合。

    1.10. 數字投影機亮度的設計

    為了在屏幕范圍最大程度保證亮度、均勻度、色彩和色溫的一致性，最大程度滿足使用環境的視角范圍，對于所需的投影機亮度，根據比利時Barco公司眾多專業投影系統解決方案的經驗，采用背投影方式的投影系統對投影機亮度的要求，可采用如下經驗公式進行計算：

    LP=LuxE×IS×CRP×【CR-1】/【CRP-CR】

   上述公式中，LP代表所需的投影機亮度指標（光通量流明），LuxE是所測的環境光亮度，IS代表屏幕的面積，CRP是投影機的ANSI對比度（標準對比度），CR代表屏幕顯示理想的對比度。

    關于LuxE環境光亮度，參考DIN的標準要求是劇場觀眾席所需的最小亮度不高于5 Lux，考慮燈光的干擾，我們?cè)O(shè)計為不低于8Lux；CRP參數對于DLP投影機約為250:1【ANSI對比度】。對于以多媒體應用為主的顯示，要求CR至少為27。

    IS為投影圖象顯示面積【寬×高】，這里所需的投影面積約為120m2，寬高比例為1.89:1，由此可計算出所要求的投影機亮度：

    LP=8Lux×120m2×250×【27-1】/【250-27】=27,982ANSI流明

    我們?cè)O(shè)計的Barco XLM-H25數字投影機具備27,000流明的光通量，優于標書的預期設計指標，換言之，在同樣的環境光下，可以獲得更加深的對比度。

    1.11. 多媒體數字投影機的選型建議

    綜合上述的計算依據，我們?cè)O(shè)計使用比利時Barco XLM-H25數字投影機，該機具備27000流明的光通量輸出，也代表了目前全球范圍內數字投影機單機的最高亮度，而且在國內已經有成功的類似案例【杭州大劇院設計使用了2臺XLM-H25數字投影機、東莞大劇院設計使用了1臺XLM-H25數字投影機】。在早期投影機亮度沒有達到這么高水平時，也可以設計雙機甚至多機疊加的方式，但很難保證整屏范圍內色溫、色彩、對比度、匯聚等方面的一致性，因?yàn)檫@么大的圖像范圍就算一個像素的微小區別都會體現很大的反差。Barco XLM-H25還具備以下的優點針對劇院的特殊應用：

    * 足夠高的亮度（27000流明），確保可靠的觀看環境。
    * 足夠的對比度（1200:1），能夠體現更多的圖像細節。
    * 多種鏡頭焦距可選，可以滿足本劇院投影距離的不同要求。
    * 真實分辨率2048(1080，適應大面積顯示高分辨率。
    * 安全可靠的6,000瓦氙燈，確保任何時候可以進行開關機。
    * 燈泡功率可調，并內置專利CLO恒定亮度輸出技術。
    * 馬達驅動的鏡頭水平、垂直位移，提供快捷方便的安裝調試。
    * 密封的3(DMD(tm)機芯模塊，確保投影機在多塵、煙霧的舞臺環境下的正常工作。

    * 高效“液冷”系統，保證密封的光學引擎在極高的亮度輸出條件下穩定工作。
    * 考慮到搬運、運輸所產生的震動可能對會聚系統產生的些微影響，投影機可以提供可自行調節會聚系統（ACS）功能，允許用戶在現場進行手工調整。該會聚調整操作應該從密封引擎外部進行，避免灰塵的進入。
    * 模塊化信號輸入：Compsite Video、S-Video、YUV、RGBHV、SDI、HD-SDI
    * 先進的網絡管理和診斷功能，提供實時的監測與維護。
    * 無縫切換和特技播放功能，不會給屏幕留下任何黑暗的間隙。
    * 動態畫中畫實時處理功能，畫面位置可以儲存或取消，內置多屏應用的圖像邊緣混合技術。
    * 專利TCR真彩重現技術應用，提供完美的色彩范圍，專利像素處理技術，提供足夠的分辨率和動態范圍。整機模塊化設計，確保快捷方便的維護服務。
    * 符合UL 1950和EN60950安全標準，電磁兼容符合FCC（美國通信委員會）15B級，符合CE EN55022 B級。

圖形處理器及屏幕的選型分析

    1.12. 高清圖形處理器的設計

     為了最大程度發揮投影機的功效，以符合顯示設備日益先進的要求，我們?cè)谛盘?hào)源與投影機之間設計了一臺Barco Acsar2高清數字圖形處理器，對所有輸入投影機的視頻信號進行預處理，即不管輸入處理器是任何格式、任何分辨率的信號源，處理器都以DVI數字視頻【2048×1080分辨率】輸出到投影機，以其達到與投影機的最佳匹配。

    1.13. 高清圖形處理器的選型

    我們?cè)O(shè)計使用一臺Barco Acsar2高清圖形處理器，該處理器專為XLM-H25和數字電影機設計生產，可以對所有外接輸入的信號進行視頻信號定標和路由處理：轉換任何視頻信號至DVI-Dual數字視頻輸出，Barco Acsar2高清圖形處理器的基本功能如下：

    自動識別HD-SDI的任何標準
    模塊式信號輸入插槽，兼容所有數字和模擬信號，本系統配置復合視頻及RGB信號輸入插卡各2張；
    高分辨率電腦信號輸入
    無縫信號源輸出切換
    PIP功能可以選擇內置的圖片背景
    4路插槽：可選SDI/HDSDI/DVI/RGsB/YUV/RGBHV/RGsBHV/復合視頻/S視頻/數字解碼器
    數字處理：16bit
    處理后視頻輸出：DVI-Dual數字視頻2048(1080@60Hz
    控制：Internal網絡控制
    無縫信號源切換，4路動態實時畫中畫處理

    1.14. 無縫背投屏幕的選型建議

    由于背投幕在保證畫面達到亮度、均勻度、對比度、色彩、色溫和可視角度的一致性同樣起了非常關鍵的作用，我們?cè)O(shè)計使用美國Stewart公司出品的AT系列無縫散射背投軟幕，有效圖像范圍寬1500cm×高793cm，如下圖：

    1.15. Stewart AT系列背投屏幕的技術規格

    AT系列屏幕的1/2增益視角不低于50度，可以最大程度滿足劇場的視角范圍，投影方式可以最大程度滿足會場的所有方位觀看視角。背投幕的基本的技術規格如下：

    * 超大無拼縫，不存在物理接縫
    * 漫反射屏幕，可擦洗進行清潔，具有阻燃性
    * 幕與四周邊框緊繃懸掛的安裝方式徹底消除熱脹冷縮對屏幕的影響
    * 高均勻度可降低“太陽效應”
    * 峰值增益不低于1.0，1/2增益視角不低于50度
    * 視像范圍：水平/垂直不低于160°

視頻處理與傳輸帶寬的設計建議

    1.16.

    帶寬是信號在沒有產生嚴重扭曲或損失傳輸時，需要的頻率總范圍。常用單位是KHz或MHz，如右圖是模擬音頻信號的頻響范圍20Hz~20KHz，通過計算可以得出模擬音頻信號的帶寬至少是19.98KHz。但是在音響行業一般會以【頻率響應范圍】來描述，比如說某某功放的頻率響應范圍是20Hz~20KHz@±1dB。

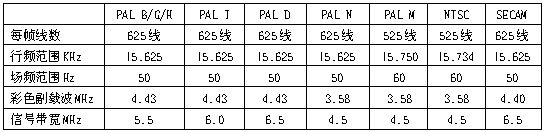

    復合視頻信號根據制式的不同，信號的帶寬也有一點差異，見下表：

    我們?cè)O(shè)計復合視頻矩陣的帶寬為150MHz（-3dB，滿負載）。

    計算機視頻信號的帶寬沒有統一的國際標準，根據美國Extron公司的推薦經驗，可以通過如下公式進行簡易計算：

    視頻帶寬=【（像素點×場頻）/2】×3
    比如：已知XGA的像素點約786萬（1024×768），場頻是60Hz，代入公式可以得到：
【（1024×768×60）/2】×3≈70.8MHz

    知道了一個信號的帶寬（復合視頻或者計算機視頻），如何決定矩陣的帶寬？根據美國Extron公司的推薦經驗，選擇矩陣或其它的視頻處理器材（如接口、掃描器等）的帶寬最好是信號源帶寬的2~3倍，同時，還應該注意所選擇的器材帶寬是否是在【滿負載】的狀態測試。

    視頻系統中任何一個環節的周邊設備（如電腦接口、選擇切換器、信號處理器、矩陣切換器、分配放大器、傳輸線纜等）帶寬不夠，都會引起畫面的模糊不清。標書的設計帶寬指標為【200MHz，-3dB滿載】，最高分辨率推薦不高于1400×1050，顯然不太適應目前高速發展的電腦顯卡分辨率， 所以我們?cè)O(shè)計RGBHV視頻矩陣的帶寬為300MHz（-3dB，滿負載），可以滿足高達U-XGA（1600×1200）信號帶寬的傳輸需求，優于標書的設計指標【200MHz，-3dB滿載】。
