不再無從下手 玩轉投影機接口連線

二、特別的視頻接口

分量視頻接口

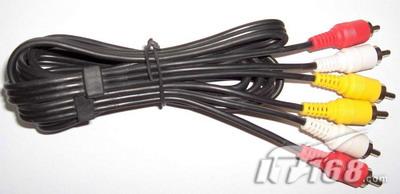

3RCA連接線

標準的3RCA線頭

    分量視頻接口也叫色差輸出/輸入接口，又叫3RCA。分量視頻接口通常采用YPbPr和YCbCr兩種標識。分量視頻接口/色差端子是在S端子的基礎上，把色度（C）信號里的藍色差、紅色差分開發送，其分辨率可達到600線以上，可以輸入多種等級訊號，從最基本的480i到倍頻掃描的480P，甚至720P、1080i等等。如顯卡上YPbPr接口采用9針S端子（mini-DIN）然后通過色差輸出線將其獨立傳輸。

3RCA轉接頭

    分量視頻接口是一種高清晰數字電視專業接口（逐行色差YPbPr），可連接高清晰數字信號機頂盒、衛星接收機、影碟機、各種高清晰顯示器/電視設備。目前可以在投影機或高檔影碟機等家電上看到有YUV YCbCr Y/B-Y/B-Y等標記的接口標識，雖然其標記方法和接頭外形各異但都是色差端口。
圖12A VGA轉3RCA線

    Y.Pb.Pr是逐行輸入/輸出，Y.Cb.Cr是隔行輸入/輸出。分量視頻接口與S端子相比，要多傳輸PB、PR兩種信號，避免了兩路色差混合解碼并再次分離的過程，避免了因繁瑣的傳輸過程所帶來的圖像失真，保障了色彩還原的更準確，保證了信號間互不產生干擾，所以其傳輸效果優于S端子。

    具有這個接口的投影機可以和提供這類輸出的電腦、影碟機和DV等設備相連，并可連接數字電視機頂盒收看高畫質的數字電視節目。
