不再無從下手 玩轉投影機接口連線

投影機可連接的設備

    很多初級用戶在看投影機文章或?qū)⑼队皺C(jī)與其它設備進行連接時，面對眾多的接口總是感到茫然。其實只要弄明白它們的用途和連/轉接方法，在使用時您會覺得其也并非有登天之難。

投影機接口雖沒有高檔功放上那么多

但也不少

家用投影機上的常用接口

拉近點就看清楚了

標準視頻輸入

一、常規視頻輸入端子

    做為視頻播放設備，投影機上輸入端子（端子=接口）的數量遠多于輸出端子，視頻端子的數量也遠多于音頻端子。

●標準視頻輸入（RCA）

    RCA是蓮花插座的英文簡稱，RCA輸入輸出是最常見的音視頻輸入和輸出接口，也被稱AV接口（復合視頻接口），通常都是成對的，把視頻和音頻信號“分開發送”，避免了因?yàn)橐?視頻混合干擾而導致的圖像質量下降。但由于AV接口傳輸?shù)娜允且环N亮度/色度（Y/C）混合的視頻信號，仍需顯示設備對其進行亮/色分離和色度解碼才能成像，這種先混合再分離的過程必然會造成色彩信號的損失，所以其目前主要被用在入門級音視頻設備和應用上。

音頻轉RCA線

RCA轉接延長頭

插入示意圖

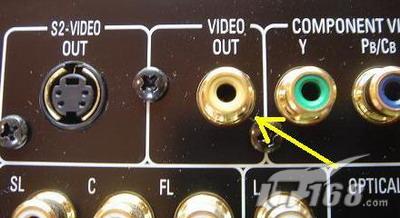

    白色的是音頻接口和黃色的視頻接口，使用時只需要將帶蓮花頭的標準AV線纜與其它輸出設備（如放像機、影碟機）上的相應接口連接起來即可。

不要小瞧了RCA，其也有做工不錯的高檔貨

S端子

標準S端子

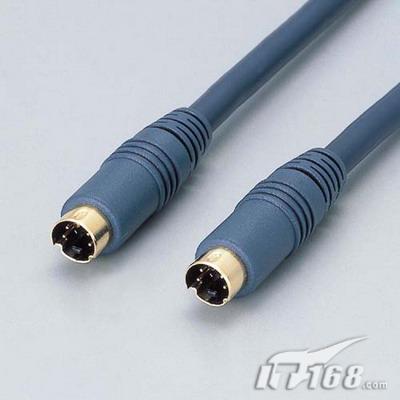

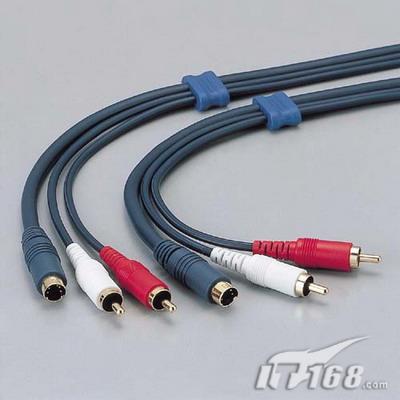

標準S端子連接線

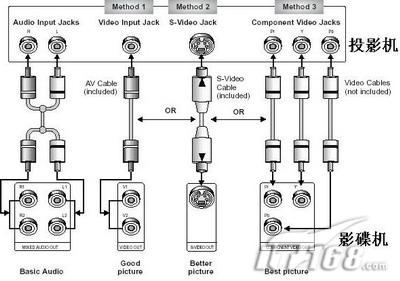

音頻復合視頻S端子色差常規連接示意圖

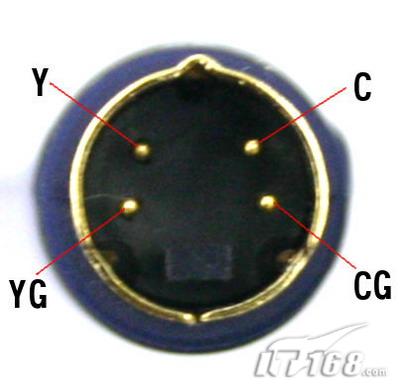

     S端子（S-Video）是應用最普遍的視頻接口之一，是一種視頻信號專用輸出接口。常見的S端子是一個5芯接口，其中兩路傳輸視頻亮度信號，兩路傳輸色度信號，一路為公共屏蔽地線，由于省去了圖像信號Y與色度信號C的綜合、編碼、合成以及電視機機內的輸入切換、矩陣解碼等步驟，可有效防止亮度、色度信號復合輸出的相互串?dāng)_，提高圖像的清晰度。

    一般DVD或VCD、TV、PC都具備S端子輸出功能，投影機可通過專用的S端子線與這些設備的相應端子連接進行視頻輸入。

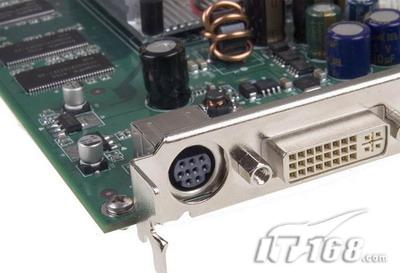

顯卡上配置的9針增強S端子，可轉接色差

S端子轉接線

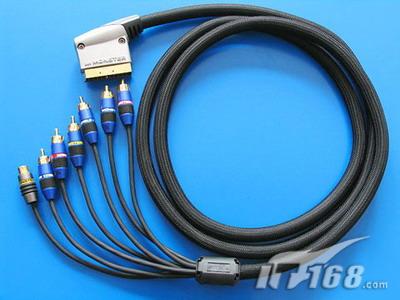

歐洲插轉色差、S端子和AV

與電腦S端子連接需使用專用線，如VIVO線

S端子又被稱為mini-DIN接口

    S端子在一些投影機廠家的稱呼只中又被稱為mini-DIN接口，包含4芯（不帶音效輸出）、5芯、6芯、7芯、8芯、9芯（能提供6個聲道的訊號輸出）等不同的產品都在投影機上被使用。

mini-DIN接口和轉接頭

6芯mini-DIN接口轉接VGA線

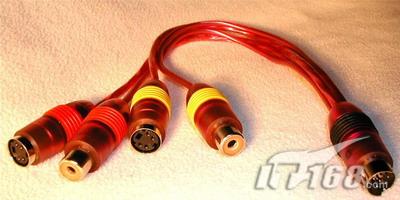

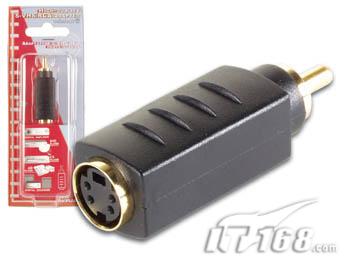

mini-DIN接口轉RCA連接頭

8芯的mini-DIN接口

9芯mini-DIN接口轉S端子和3RCA

VGA輸入接口

DVI接口正在取代VGA，圖為DVI轉VGA的轉接頭

    VGA是Video Graphics Adapter的縮寫，信號類型為模擬類型，視頻輸出端的接口為15針母插座，視頻輸入連線端的接口為15針公插頭。VGA端子含紅（R）、黃（G）、籃（B）三基色信號和行（HS）、場（VS）掃描信號。VGA端子也叫D-Sub接口。VGA接口外形象“D”，其具備防呆性以防插反，上面共有15個針孔，分成三排，每排五個。VGA接口是顯卡上輸出信號的主流接口，其可與CRT顯示器或具備VGA接口的電視機相連，VGA接口本身可以傳輸VGA、SVGA、XGA等現在所有格式任何分辨率的模擬RGB+HV信號，其輸出的信號已可和任何高清接口相貔美。

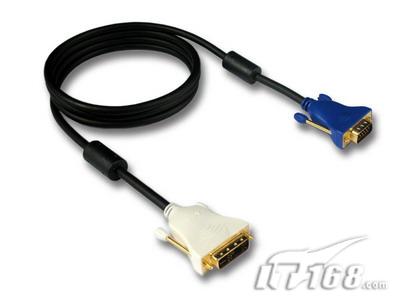

VGA轉DVI線，可用在沒有VGA接口的設備上

    目前VGA接口不僅被廣泛應用在了電腦上，投影機、影碟機、TV等視頻設備也有很多都標配此接口。很多投影機上還有BGA輸出接口，用于視頻的轉接輸出。

分量視頻接口

二、特別的視頻接口

分量視頻接口

3RCA連接線

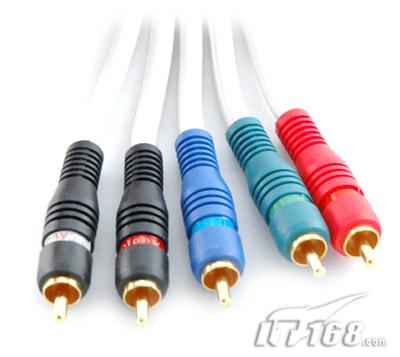

標準的3RCA線頭

    分量視頻接口也叫色差輸出/輸入接口，又叫3RCA。分量視頻接口通常采用YPbPr和YCbCr兩種標識。分量視頻接口/色差端子是在S端子的基礎上，把色度（C）信號里的藍色差、紅色差分開發送，其分辨率可達到600線以上，可以輸入多種等級訊號，從最基本的480i到倍頻掃描的480P，甚至720P、1080i等等。如顯卡上YPbPr接口采用9針S端子（mini-DIN）然后通過色差輸出線將其獨立傳輸。

3RCA轉接頭

    分量視頻接口是一種高清晰數字電視專業接口（逐行色差YPbPr），可連接高清晰數字信號機頂盒、衛星接收機、影碟機、各種高清晰顯示器/電視設備。目前可以在投影機或高檔影碟機等家電上看到有YUV YCbCr Y/B-Y/B-Y等標記的接口標識，雖然其標記方法和接頭外形各異但都是色差端口。
圖12A VGA轉3RCA線

    Y.Pb.Pr是逐行輸入/輸出，Y.Cb.Cr是隔行輸入/輸出。分量視頻接口與S端子相比，要多傳輸PB、PR兩種信號，避免了兩路色差混合解碼并再次分離的過程，避免了因繁瑣的傳輸過程所帶來的圖像失真，保障了色彩還原的更準確，保證了信號間互不產生干擾，所以其傳輸效果優于S端子。

    具有這個接口的投影機可以和提供這類輸出的電腦、影碟機和DV等設備相連，并可連接數字電視機頂盒收看高畫質的數字電視節目。

BNC端子

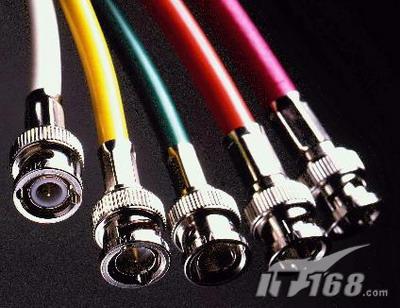

標準的BNC端子

    有別于普通15針D-SUB標準接頭的特殊顯示器借口，或稱RGB端子、5RCA（Red/Green/Blue/H-sync/V-sync，為了方便使用，日本一些廠商將RGBHV接口的接線柱做成了色差常用的RCA/俗稱“蓮花頭”接頭，而不是RGBHV常用的BNC/螺旋鎖自鎖緊形式）。由RGB三原色信號及行同步、場同步五個獨立信號接頭組成。

標準的BNC線



VGA轉BNC

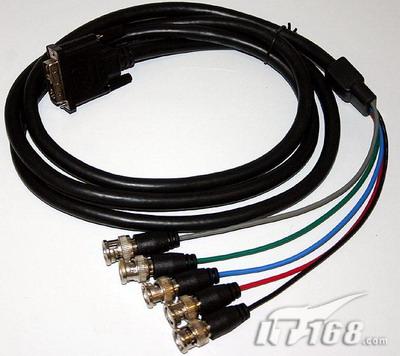

DVI轉BNC

    BNC電纜有5個連接頭用于接收紅、綠、藍、水平同步和垂直同步信號。BNC接頭可以隔絕視頻輸入信號，使信號相互間干擾減少且信號頻寬較普通D-SUB大，可達到最佳信號響應效果�？蓪�數字信號傳送至150/300M以上，模擬可傳送300M以上。通常用于工作站和同軸電纜連接的連接器，標準專業視頻設備輸入、輸出等領域，投影機上也很常見。

5RCA線纜

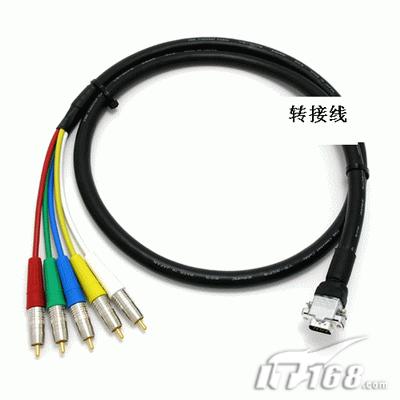

VGA轉5RCA線，可用于投影機沒有標配VGA/DVI接口（標配HDMI）等場合

DVI接口

三、數字高清接口

DVI

DVI-D



DVI轉HDMI線

DVI轉色差接頭

    DVI全稱為Digital Visual Interface。目前的DVI接口有兩種，一為DVI-D（Digital，所謂純數字）接口，只能接收數字信號，接口上只有3排8列共24個針腳，其中右上角的一個針腳為空，其不兼容模擬信號。一為DVI-I（Inteface，通用接口可通過轉接頭兼容VGA信號）接口，可同時兼容模擬（其可以通過一個DVI-I轉VGA轉接頭實現模擬信號的輸出）和數字信號，目前多數顯卡、液晶顯示器、投影機皆采用這種接口。

DVI轉VGA

    兩種DVI接口的顯卡接口相互之間不能直接連接使用。如果播放設備采用的是DVI-D接口，而投影機是DVI-I接口，那么還需要另配一個DVI-D轉DVI-I的轉接頭或轉接線才能正常連接。DVI傳輸?shù)氖菙?shù)字信號，數字圖像信息不需經過任何轉換，就會直接被傳送到顯示設備上，因此減少了數字→模擬→數字繁瑣的轉換過程，大大節省了時間，因此它的速度更快，有效消除拖影現象，而且使用DVI進行數據傳輸，信號沒有衰減，色彩更純凈，更逼真，更能滿足高清信號傳輸?shù)男枨蟆?BR>

DVI-I和DVI-D之間連接也需要轉接線/轉接頭

HDMI接口

HDMI

    HDMI的英文全稱是“High  Definition Multimedia”，中文的意思是高清晰度多媒體接口。HDMI連接器共有兩種，即19針的A類連接器和29針的B類連接器。B類的外形尺寸稍大，支持雙連接配置，可將最大傳輸速率提高一倍。使用這兩類連接器可以分別獲得165MHz及330MHz的像素時鐘頻率。

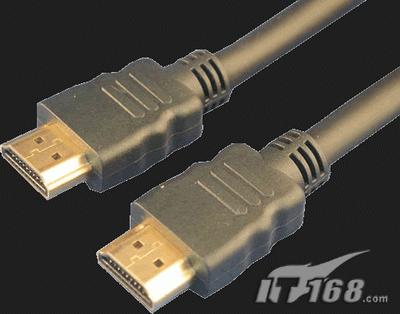

HDMI直連

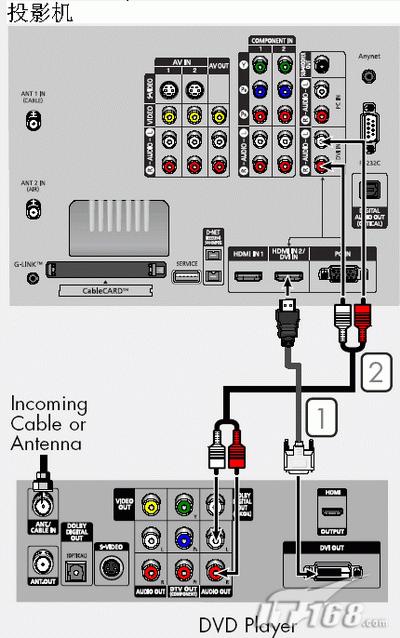

DVI和HDMI的連接示意圖

    HDMI接口可以提供高達5Gbps的數據傳輸帶寬，可以傳送無壓縮的音頻信號及高分辨率視頻信號。同時無需在信號傳送前進行數/�；蛘吣�/數轉換，可以保證最高質量的影音信號傳送。

    HDMI在針腳上和DVI兼容，只是采用了不同的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，并增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI支持5Gbps的數據傳輸率，最遠可傳輸15米，足以應付一個1080P的視頻和一個8聲道的音頻信號。而因?yàn)橐粋�(gè)1080P的視頻和一個8聲道的音頻信號需求少于4GB/s，因此HDMI還有余量。

    這允許它可以用一個電纜分別連接DVD播放器，接收器和PRR。此外HDMI支持EDID，DDC2B，因此具有HDMI的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。

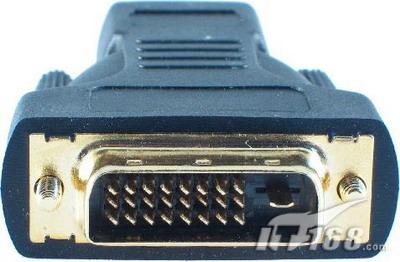

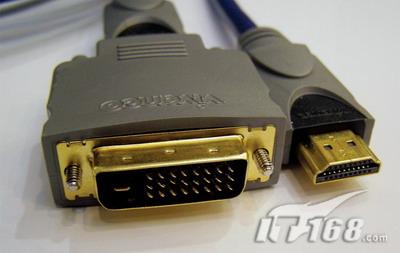

HDMI to DVI-D轉接頭

HDMI to DVI-D轉接線

     應用HDMI的好處是只需要一條HDMI線，便可以同時傳送影音信號，而不像現在需要多條線材來連接；同時，由于無線進行數/�；蛘吣�/數轉換，能取得更高的音頻和視頻傳輸質量。對消費者而言，HDMI技術不僅能提供清晰的畫質，而且由于音頻/視頻采用同一電纜，大大簡化了家庭影院系統的安裝。

    隨著電視的分辨率逐步提升，高清電視越來越普及，HDMI接口主要就是用于傳輸高質量、無損耗的數字音視頻信號到高清電視, 最高帶寬達到5Gbps。美國FCC規定2005年7月1日起，所有數字電視周邊產品都必須內建HDMI或DVI。

945GT主板已將HDMI接口標配，以后和家用投影機的連接就更方便了

其它接口

四、

RS232C

    RS232C（串口）是一個通訊接口，可以用于儀器的二次開發，不過在單機工作的時候沒有什么用處。RS232C端口被用于將計算機信號輸入控制投影機。

●RJ45接口

RJ45是通過雙絞線網線/水晶頭互聯的

    RJ45是網絡設備的標準接口，指的是由IEC 603-7標準化，使用由國際性的接插件標準定義的8個位置（4或8針）的模塊化插孔或者插頭。投影機通過該接口可以和各種電腦設備進行互聯或資源共享。

●音頻輸入接口

3.5mm音頻接口轉2RCA，可用于和電腦等設備的音頻連接

    音頻輸入接口又叫AV接口或2RCA接口，可將計算機、錄像機、影碟機等的音頻信號輸入進來，用自帶揚聲器播放。RCA音頻端子一般成對地用不同顏色標注：右聲道用紅色（或者用字母“R”表示“右”）；左聲道用黑色或白色。有的時候，中置和環繞聲道連接線會用其他的顏色標注來方便接線時區分，但整個系統中所有的RCA接頭在電氣性能上都是一樣的。一般來講，RCA立體聲音頻線都是左右聲道為一組，每聲道外觀上是一根線。

●USB接口

USB延長線

    USB的英文縮寫是Universal Serial Bus，翻譯成中文就是“通用串行總線”，也稱通用串聯接口。其很常見，限于篇幅，就不多介紹了。
