圣安東尼奧山學院攜手Extron AV打造新一代智慧游泳健身中心

    圣安東尼奧山學院 (Mt. SAC) 是美國加州頂尖的社區學院。作為校舍擴建的一部分，Mt.SAC 憑借 Extron 創新技術成功打造了一座匯聚領先科技的游泳健身運動中心。運動中心占地約 145,000 平方英尺，共兩層。中心內設有主/副球館、力量訓練室及更衣室等等。兩個球館均可用于舉辦籃球、排球、摔跤和羽毛球比賽。主場館可容納觀眾 1500 名。戶外水上運動區域主要包含 59 米的比賽池，30 米的教學/訓練/跳水池，四塊比賽用跳水板，溫水理療池以及 2500 人的觀眾看臺。二樓設有健康中心、VIP 休息室及大型健身區。這里配備多種力量訓練器械、三間瑜伽房、一條室內跑道以及多間教室、辦公室和會議室。

    CHALLENGES

    項目挑戰

    院方要求 AV 系統可實現所有空間/區域的互聯，并支持信號源的分布式應用，且記分牌和數字標牌也應被集成至該系統。

    信號路由方面，內容可共享至中心所有顯示設備是設計核心。背景音樂應清晰可聞，不同空間也可按需選擇不同的背景音樂。此外，教室、會議室等特定空間需引入演示和矩陣切換解決方案。

    功能方面，系統需支持 HDMI 和 USB-C® 信號源，以及與廣播相關的 SDI，并可實現從無線協作到流傳輸?shù)榷鄠�(gè)功能。

    網絡方面需關注帶寬，因 Mt.SAC 采用融合網絡，網絡設置多達 24 個虛擬局域網 (VLAN)。

    演示方面的挑戰主要來自各顯示器/拼接墻的不同標準及原始分辨率。

    外界環境因素也應納入系統設計的考量范疇，如高溫、高濕、陽光直射以及飛球或快速奔跑運動員的突然撞擊等。因此 AV 系統的穩定性及可靠性就顯得尤為重要，要求能夠快速、高效地恢復系統。

    SOLUTION

    解決方案

    Extron NAV Pro AVoIP 系統的最大亮點是其靈活的可擴展性。由于拼接墻對所接收視頻的分辨率有獨特要求，NAV 解碼器集成圖像解析度轉換功能，我們無需為 Mt.SAC 極具挑戰的健身及游泳運動環境安裝額外的圖像處理設備即可實現畫面的完美顯示。

    Ben Frederick

    CEO

    設計顧問公司

    Mt. SAC 設計團隊與設計顧問公司合作，將目標鎖定 Extron NAV® Pro AVoIP 及控制系統這一最佳解決方案，并聘請專業集成商為其提供系統安裝部署，以實現基于融合網絡的全方位視音頻功能。NAV、Dante 和控制等系統分別部署在各自獨立的 VLAN 內，此外還有分布式 TV 系統，用于提供娛樂及時事播報。

    單純通過傳統矩陣系統來滿足我們所有的應用需求，顯然是不可能的。為此，我們選用了 Exrton 的 NAV Pro AVoIP 系統，因其能夠?yàn)槲覀儤?gòu)建虛擬的矩陣環境，可不再受限于矩陣機箱的物理位置。

    Chris Rodriguez

    CTS, 副主任

    視頻服務部 | Mt. San

    01 使命必達的 NAV

    基于 IP 的視頻傳輸存在固有的延遲，但我們?cè)谑褂?NAV Pro AVoIP 傳輸內容的過程中，卻絲毫并未察覺到這一延遲。

    Chris Walker

    AV 系統協調員

    Mt. San

    中心的 NAV 系統現擁有 93 個端點，且仍可擴展。主/副球館、主泳池、跳水池以及各房間的 NAV 端點可互聯。集成商通過帶 LinkLicense® 升級的 NAVigator Pro AVoIP 系統管理器可批量配置編/解碼器，以節省時間并簡化設置流程。各 NAV 端點由其位置和唯一的標識名稱來定義。支持人員通過 NAVigator 可集中監控及管理整個 NAV Pro AVoIP 系統。

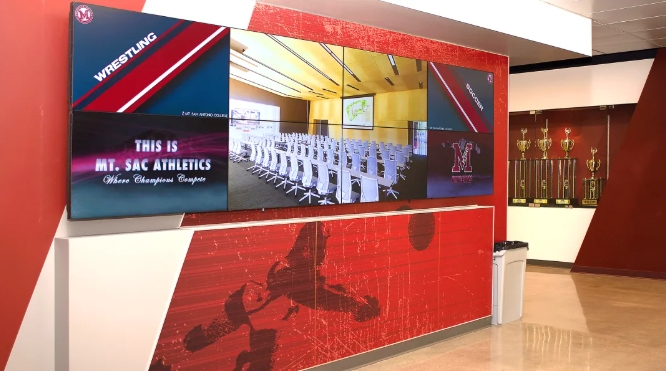

    視頻及其他演示內容可分布式輸出至任意組合的顯示設備，包括記分牌拼接墻和另外 12 個 LED 拼接墻，以及輔助顯示器、數字標牌和各房間的獨立顯示器。支持 HDMI、以太網和 USB 的 NAV 1G 編碼器可將來自記分牌計算機和其他信號源的內容接入主系統。

    憑借廣闊而強大的功能特性和性能表現，以及可媲美演示切換器的低延遲和無縫切換，Extron NAV 系統成功為我們實現了全方位網絡化的視音頻分布式系統。

    Chris Rodriguez

    CTS, 副主任

    視頻服務部 | Mt. San

    因顯示設備種類及規格繁多，單純采用一、兩種通用分辨率并非可行之策。例如，館內 20 英尺寬的大屏幕需要高于 4K 的視頻分辨率。因此，系統需將 4K 信號經 NAV 圖像解析度轉換解碼器升頻轉換之后，按拼接墻的原始分辨率進行輸出。配置后的所有 NAV 圖像解析度轉換解碼器均可以與各拼接墻/顯示器相匹配的最佳分辨率進行視頻輸出。該解碼器也支持 AES67 音頻流。

    02 耐候性 NAV 設備

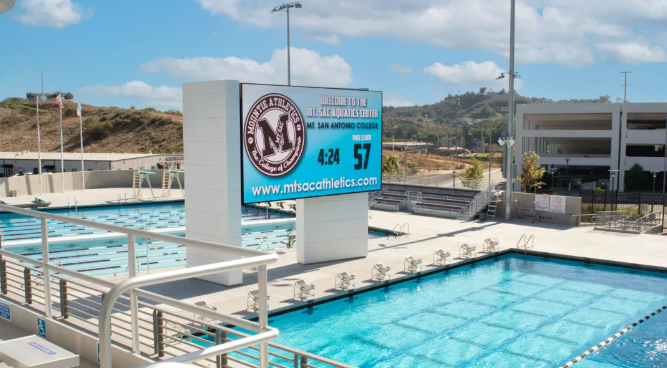

    穩固的 NAV 端點部署在顯示設備及本地信號源設備端，即便在被野球撞壞或撞倒時，也能提供穩固的連接保護。而 NAV 解碼器的薄型機身使其可輕松被安裝至顯示器后方。為抵御雨水、高溫、冷凝水和陽光直射，戶外泳池周邊的拼接墻和顯示器等 AV 設備被封閉在環繞支架內。NAV 端點可通過以太網供電 (PoE+)，提升系統環保效力的同時也簡化了集成。

    03 與 NAV 并肩前行

    NAV 系統可支持不同空間信號的分布式輸出。它將現場攝像機采集的活動視頻及相關內容共享至另一個或多個空間。教練們時常通過會議室的顯示器觀看調取的各記分牌或攝像機畫面。

    當出現網絡問題時，我們會先讓 NAV 幫助我們排查問題根源，而非花時間去巡視各個網絡機柜。整個系統運行非常出色！

    Chris Walker

    AV 系統協調員

    Mt. San

    以賽場的信號分配為例，跳水比賽的實況畫面可被共享至運動中心任一空間 (如培訓室)。該空間位于賽場對面，其顯示器通常用于數字標牌、娛樂及共享筆記本電腦的演示內容。NAV 編/解碼器可傳輸泳池區域的信號及相關內容至該顯示器。如此靈活性讓更多觀眾可遠程觀看預賽并關注運動員表現。摔跤錦標賽等大型賽事的場地設在主球館，參賽選手及團隊可利用摔跤室和副球館進行熱身。NAV 可幫助摔跤選手追蹤其比賽進程，并通過列表查看團隊排名。二樓 VIP 休息室的觀眾通過 Extron TouchLink® Pro 觸摸屏，可在攝像機和記分牌信號之間選擇室內顯示器的演示內容。

    為解決帶寬問題，Extron PURE3 的智能流選擇技術 (ISS) 可利用低動態視頻內容的周期來實現極低的比特率，同時保持無損的視頻性能。這樣不僅有效降低了帶寬，也消除了對編/解碼器吞吐量的擔憂。PURE3 允許更多視頻流通過 Mt.SAC 的融合網絡進行傳輸，并確保視頻品質。

    各賽場空間都支持流傳輸功能，其配備 4 臺 Extron 流媒體處理器。NAV 系統可傳輸演示內容和攝像機畫面，包括記分牌數據至各媒體處理器。

    現場采集的視頻可被存檔，并通過 NAV 系統有選擇地分發。排球教練認為這非常有用，他們可通過兩臺攝像機和處理器向球員傳授正確的姿勢、站位及控球技巧。教練們也可通過 NAV 查看視頻錄像及補充內容，在 TLP 觸摸屏預覽流傳輸視頻后，可將所選信號內容演示在顯示器或拼接墻上。

    全新運動中心不僅在我們的招生工作中發揮積極的作用，也讓我們能通過大屏幕查看訓練及比賽情況，完成統計分析和表現評估。

    Michael Fenison

    男籃主教練

    Mt. San

    NAV 系統可延長 AV 信號至網絡機柜，便于其轉換為 SDI 用于廣播。轉播車可將任一有效端口作為廣播信號輸入端。反之亦然，接入現場廣播站的信號可通過 NAV 系統被分配至單/多個端點。Mt. SAC 常通過廣播轉播各類賽事。因摔跤隊成功衛冕州冠軍，即將舉行的摔跤錦標賽也早已被多家廣播公司列入轉播計劃。

    主場館的 PTZ 攝像機系統與內置 400GB 固態硬盤的 Extron 流媒體處理器相連。該處理器可采集并分發場內實時畫面，以通過 NAV 系統實現本地顯示。如此設計部署讓比賽實況視頻能夠被分發至校內多個目的地，并接入廣播網絡。

    04

    Extron 自定義系統控制

    AV 系統控制也是基于 VLAN。Extron IP Link® Pro xi 控制處理器可與不同尺寸的桌面型 TLP 觸摸屏協同工作。各應用環境都規定了其觸摸屏及 GUI 界面的顏色。

    整體雖基于校園標準，但用戶界面可根據不同場館及空間的獨特需求進行定制。集成商通過 Extron Toolbelt 和 GUI Designer 軟件來配置和定制球館、泳池區、田徑室、健康中心、VIP 休息室乃至中心接待大廳、會議室和教室等空間的控制界面。系統配置簡單易用。Extron 控制處理器可根據各空間的控制需求，提供高效的指令管理和路由通信。

    05

    何以輕松設計、調試及故障排除

    Extron 的客戶服務始終保持一流的水準。當我們?cè)谌�新�?chǎng)館系統的應用過程中產生疑問，或需要確認一些事情的時候，從未感到孤立無援，因?yàn)?Extron 始終與我們并肩同行。

    Chris Rodriguez

    CTS, 副主任

    視頻服務部 | Mt. San

    有設計師認為項目設計的審核是多此一舉，但它其實有存在的必要。網絡環境復雜，一個小小的疏忽就可能導致系統的“噩夢”。Mt.SAC 認為 Extron 的設計審核令其受益良多，為項目后續集成工作節省了大量的時間和人力成本。Extron 網絡技術支持團隊的工程師們?yōu)槠湔业搅顺跏荚O(shè)計存在的遺漏，并提出修改建議，如選用拓?fù)浣Y(jié)構及通過 NAVigator 管理端點。

    當校園遭遇頻發的區域性停電時，NAV 系統會率先恢復供電，加快整個系統的全面恢復。NAVigator 可安全配置、管理及控制 NAV 端點，以便同時配置、更新和備份所有的 NAV 端點。自定義預設可確保各 NAV 圖像解析度轉換解碼器向其連接的顯示器輸出原始分辨率的視頻內容。

    06

    Extron AV 切換系統帶來房間新視野

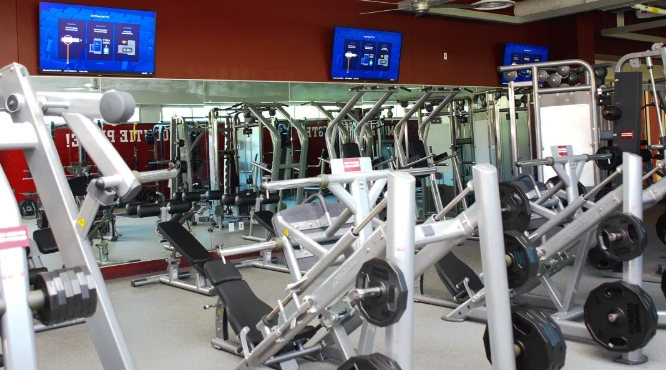

    中心內多個空間 (從會議室、教室到特定活動區域) 均配備支持本地 AV 切換及分配，以及有線/無線 AV 連接。其多數采用 Extron 演示矩陣切換器。例如，健康中心的 DTP CrossPoint® 4K 8x6 矩陣切換器負責發送機頂盒及數字標牌信號至室內單/臺顯示器。DTP® Decorator - 型墻面板發送器可連接支持 HDMI 及模擬音頻輸出的個人設備至 AV 系統。而 VIP 休息室的 DTP CrossPoint 4K 演示矩陣切換器可提供圖像解析度轉換及信號分配，并傳輸內容至室內顯示系統及戶外露臺的顯示器。

    會議室及多功能廳等空間均采用 Extron 8 路輸入 4K/60 HDMI 圖像解析度轉換無縫演示切換器，部分較大的空間還額外配備了 DTP 8 路輸出分配放大器。ShareLink® Pro 協作式網關可方便此類系統之間的無線連接。主動學習實驗室等空間的 8 路輸入圖像解析度轉換演示切換器可將音頻從信號源中分離出來，經 Extron Dante 音頻接口被傳輸至 NAV 系統。4 路輸入圖像解析度轉換演示切換器內置的 DTP2 輸入和輸出端口可實現信號延長，從而為活動室、訓練室、及有氧健身室等不同空間提供便捷的 AV 信號路由。

    各房間的 AV 系統通過單臺或多臺 Extron TLP 觸摸屏進行控制，這些觸摸屏可與 控制處理器協同工作。多房間的入口處還配備有 Extron 10" 墻面型 TouchLink Scheduling 觸摸屏，使用戶可從門外或通過 AV 控制網絡來預定房間。

    RESULTS

    成果反饋

    NAV 系統允許我們將端點部署至任一有網絡的地方，以擴展我們的虛擬矩陣。如今，網絡無處不在。

    Chris Rodriguez

    CTS, 副主任

    視音頻服務部 | Mt. San
