LIGHTWAYNE萊特葳恩 | 大型文娛體育區域，魅力無限綻放，全景體驗之旅

    大型文化娛樂體育場景區

    商展區： 高清顯示、公共廣播、分布式

    演唱會舞臺： 高清顯示、無線發言、專業擴聲、高清錄播、自動控制

    體育館賽事： 高清顯示、數字發言、專業擴聲、錄播直播、自動控制

    電子競技： 高清顯示、數字發言、專業擴聲、錄播直播、分布式、自動控制

    LIGHTWAYNE（萊特葳恩）可以提供自動控制系統、信號處理設備、分布式系統、演示設備，UC設備和連接線纜等。

    為滿足大型文娛體育專區的競技賽事、舞臺商展等場景需求，我們提供了面對不同場景的標準解決方案，也可根據客戶要求提供個性化的定制服務。

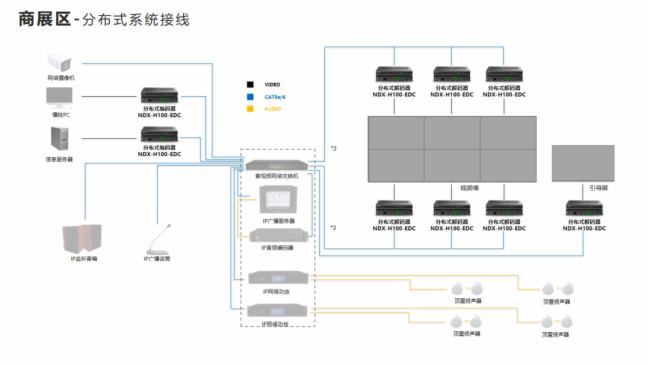

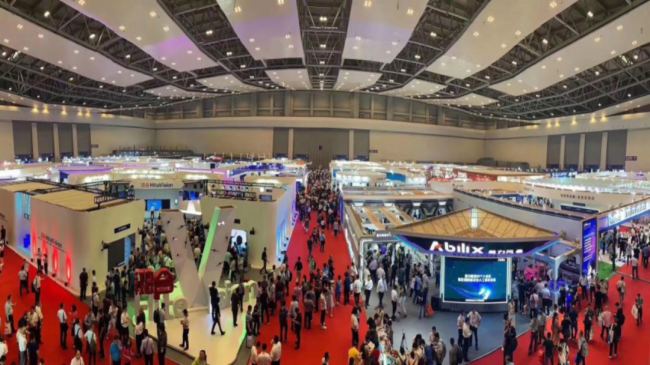

    商展區

Lightwayne（萊特葳恩）--- 天璣100系列分布式

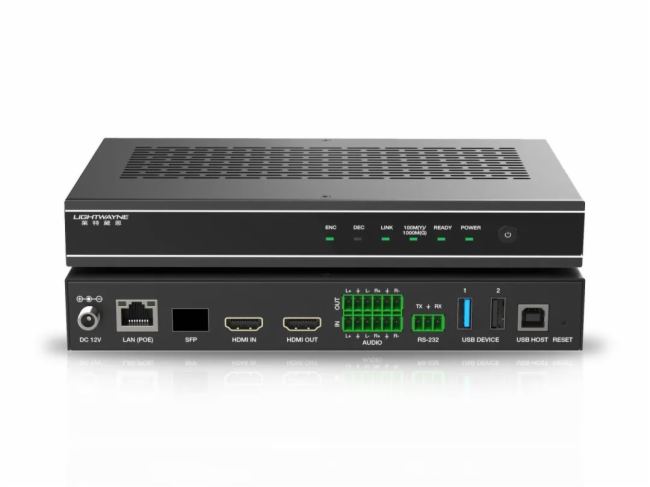

    分布式編解碼一體機 NDX-H100-EDC

    【4K60 H.265編解碼】：實現高清視頻傳輸與展示，提升品牌展示效果和商品的視覺吸引力。

    【一路千兆電口和一路千兆光口】：可以根據商展區域現有的網絡基礎設施靈活選擇連接方式，確保高質量和低延遲的音視頻信號傳輸，適應不同區域和站位的網絡布局差異，保障視頻播放的流暢性和實時性，避免出現卡頓或延遲現象影響顧客觀看體驗。

    【網線傳輸距離長100米】：這對于商展區域較大的空間布局極為有利，減少了布線成本和施工難度，同時，也方便了后期站位的調整和變動。

    【靈活的收發器】：靈活的收發器設計便于現場安裝，無論是新建還是升級改造，都能快速便捷地將編解碼一體機集成到音視頻系統中，降低了安裝時間和人力成本。

    【支持光、電熱備】：提高了系統的穩定性和可靠性，保障了商展的正常運營秩序和商業活動的順利進行。

    【基于Linux進行軟件開發】：提供了豐富多樣且靈活的控制方式。商展管理人員根據不同的展示需求和場景，能夠輕松實現個性化的展示效果，提升商展的管理效率和運營靈活性。

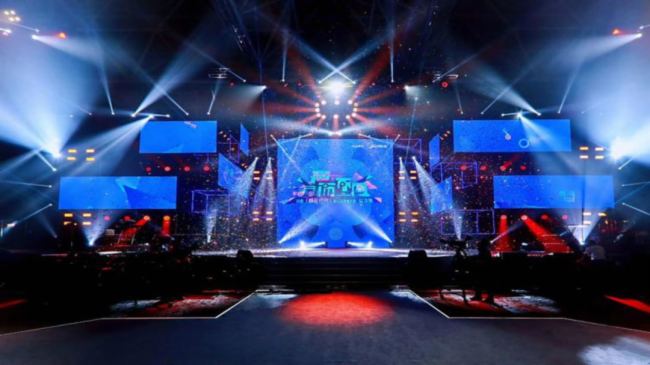

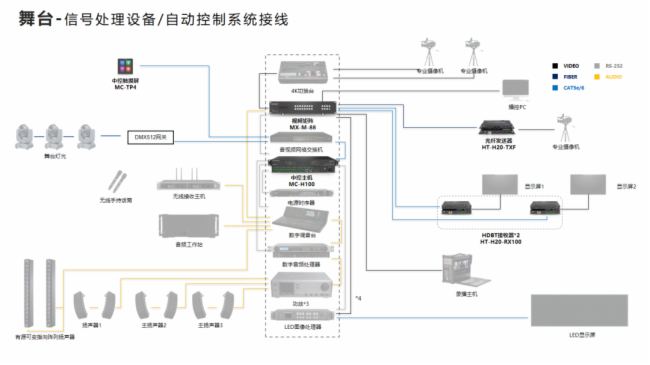

    演唱會舞臺

Lightwayne（萊特葳恩）--- 信號處理設備：

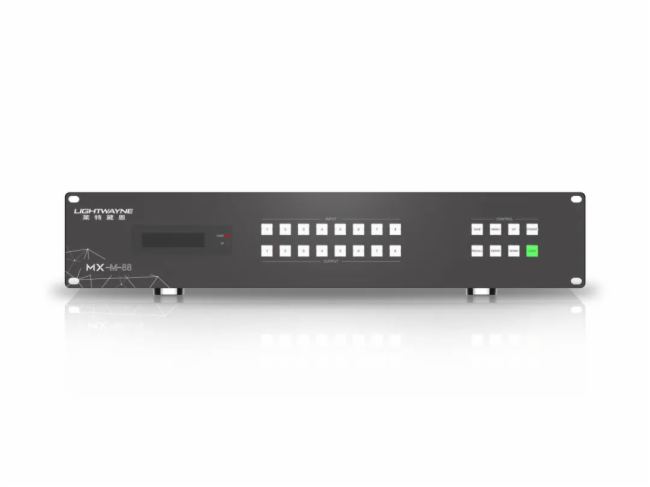

    視頻矩陣MX-M-88

    【高清視頻傳輸】：符合 HDMI2.0b 規范且最大帶寬 18Gbps，能實現 4K60 4:4:4 8bit 的超高分辨率視頻傳輸，產品能夠呈現出極其清晰、細膩且色彩精準的視覺效果，讓觀眾在遠距離再能感受到震撼的視覺沖擊，自帶畫質增強功能可根據場景燈光環境和現場視覺需求，對輸出到各類大屏的畫面進行優化，確保在不同的觀看角度和距離下，畫面都能保持最佳狀態。

    【多信號源與多輸出兼容性】：支持HDMI,DVI-U(DVI/VGA/YPb-Pr/CVBS),VGA,3G/HD/SD-SDI,HDBaseT和光纖輸入和支持HDMI,DVI-U(DVI/VGA/YPb-Pr/CVBS),VGA,3G/HD/SD-SDI,HDBaseT和光纖輸出)，能夠兼容舞臺上的各種視頻設備，實現多設備間的無縫對接和協同工作。支持任意信號源在多個顯示器上同時顯示以及HDMI顯示器隨時查看任意HDMI信號源，方便工作人員在不同的監控位置查看待定的視頻源，及時作出舞臺調度和節目調整決策。

    【穩定可靠的性能】：

    1、采用純硬件高速矩陣切換芯片，集成度高系統更穩定，在演唱會這種長時間、高強度的使用環境下，能夠持續穩定地運行，保障演出的順利進行。

    2、內置信號均勻、信號恢復和信號放大電路，可對長距離傳輸?shù)囊曨l信號進行優化處理，即使在使用標準 HDMI 線進行遠距離傳輸(如 4K60 輸入輸出各 5 米，4K30 輸入輸出各 10 米，1080p60 輸入輸出各 15 米)時，也能保證信號的完整性和質量，減少因線路損耗而出現的畫面模糊、失真等問題。

    3、內置 HDCP 處理邏輯，可避免 HDCP 兼容性問題，確保與各種受版權保護的視頻內容和設備順利連接。

    4、靜音風扇設計，無噪音，在演唱會現場不會產生額外的噪音干擾演出聲音效果，同時性能穩定，即使在惡劣的舞臺環境(如灰塵多、溫度較高等)中也能穩定工作，保證設備的持續運行。

    【靈活便捷控制】：

    1、支持面板按鍵、IR、RS - 232、TCP/IP、Web 和上位機軟件控制，多種控制方式可供選擇，方便舞臺工作人員根據實際操作需求和工作習慣進行靈活控制。

    2、多達 64 種預設場景功能，可提前根據不同環節、表演場景進行預設視頻信號切換和顯示模式，在演出過程中只需一鍵切換即可快速實現舞臺視頻顯示的整體變化，提高了演出控制的效率和準確性，減少因手動切換失誤而帶來的演出風險。

    3、智能 EDID 管理，能夠自動識別和匹配連接設備的 EDID 信息，確保視頻信號在不同設備間的正確傳輸和顯示，簡化了設備調試和安裝流程。

    4、內置智能網絡中控，預設用戶界面，使整個視頻矩陣系統的控制更加直觀、便捷，降低了對操作人員的技術要求。

    【便捷安裝與維護】：

    1、標準機架尺寸設計，安裝方便，可輕松集成到演唱會舞臺的設備機架中，節省空間并便于與其他音頻、燈光等設備進行統一布局和布線管理。

    2、具有掉電記憶工作狀態功能，在突發停電或設備重啟后，能夠自動恢復到之前的工作狀態，無需重新進行復雜的設置，減少了因意外情況導致的演出中斷時間，提高了演出的可靠性和連續性。

    Lightwayne（萊特葳恩）--- 信號處理設備：

    光纖發送器HT-H20-TXF

    【4K60 4:4:4 的視頻分辨率】：高分辨率呈現畫面的精美、清晰，對于舞臺保證高質量傳輸可是至關重要的。

    【符合HDMI 2.0b, HDCP 2.2，DVI 1.0規范】：舞臺設備通常有多重接口類型。這款光纖發送器，不會因為接口不兼容而頻繁更換迭代，節省了設備成本和更換設備的時間，更加靈活地與不同接口的設備配合使用。

    【發射器支持HDMI環出】：通過環出功能，可以方便實現多屏同步顯示，在舞臺的復雜視頻信號鏈路中，需要將相同的HDMI 信號同時發送到多個設備，環出功能就能滿足需求，使舞臺中央主屏幕和兩側副屏幕可以同時顯示歌手的近景、全景等畫面，讓不同位置的觀眾都能很好的觀看演出，增強了視覺效果的整體性和連貫性。

    【信號最遠傳輸距離高達10千米(單模LC光纖)】：長距離傳輸能夠保證信號的穩定傳輸，不受信號限制，能確保高質量的視頻信號傳輸。

    【音頻傳輸】：舞臺演出離不開聲音效果，這款光纖發送器音頻支持 LPCM 7.1CH、Dolby TrueHD、DTS - HD Master Audio，發射器支持音頻加嵌，接收器支持音頻解嵌。這使得它可以在傳輸視頻信號的同時傳輸高質量的音頻信號。多種音頻格式的支持可以滿足不同音頻源的需求，7.1 聲道的 LPCM 音頻可以提供環繞聲效果，營造空間感。Dolby TrueHD 和 DTS - HD Master Audio 格式則可以提供高質量的音頻解碼，確保音頻信號的高保真度。

    【支持雙向IR、RS-232信號傳輸】：舞臺控制系統中，需要對設備進行遠程控制。雙向信號傳輸增強了設備之間的交互性和可操作性，

    【EDID管理】：通過EDID管理自動識別并配置合適的信號輸出參數，確保了視頻信號能夠以最佳的參數設置傳輸?shù)斤@示設備，減少人工設置參數的麻煩，提高了設備切換效率。

    Lightwayne（萊特葳恩）--- 信號處理設備：

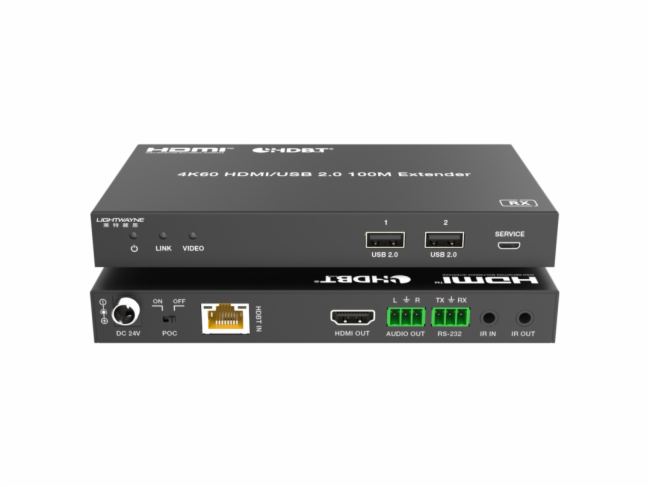

    HDBT接收器HT-H20-RX100

    【高清視頻傳輸】：產品符合 HDMI2.0b 規范，能夠支持高達 4K60 4:4:4 的視頻分辨率，這意味著它可以精準地傳輸色彩豐富、細節清晰的舞臺背景視頻，為觀眾帶來震撼的視覺體驗。

    【長距離信號傳輸】：產品的 HBT 模式下可以將 4K60/4K30/1080p 信號傳輸達 100 米，LRM 模式下 4K30/1080p 信號傳輸可達 150 米。這使得舞臺場地布置中，設備的拜訪可以更加靈活，不需要將信號源和顯示設備緊密放置。

    【音頻信號處理】：產品支持 7.1 通道高清音頻，能夠滿足復雜的音頻信號傳輸需求，為觀眾營造出身臨其境的環繞聲效果。在一些特殊的舞臺場景中，可能還需要嵌入模擬音頻信號，可以將這些模擬音頻信號和其他數字音頻信號一起整合傳輸，方便在舞臺音響系統中進行播放。

    【設備控制信號】：雙向 IR(紅外線)和雙向 RS - 232 信號傳輸功能非常實用，實現精確的設備聯動和自動化控制。

    【設備兼容性和管理】：

    1、EDID管理：確保信號源與顯示設備之間的兼容性，自動識別并調整信號參數，使不同的顯示設備都能正確地顯示視頻信號。

    2、USB信號透傳：更新舞臺設備的固件、傳輸演出節目文件等，將存儲在 USB 閃存盤中的舞臺特效視頻文件通過該產品傳輸?shù)讲シ旁O(shè)備中，方便快捷地更新演出內容。

    3、PoC功能：功能可以簡化布線流程，它允許通過同一根電纜同時傳輸電力和信號，減少了電纜的數量，使舞臺的布線更加整潔和高效。通過 PoC 功能可以在傳輸視頻、音頻和控制信號的同時為監視器供電

    Lightwayne（萊特葳恩）--- 自動控制系統：

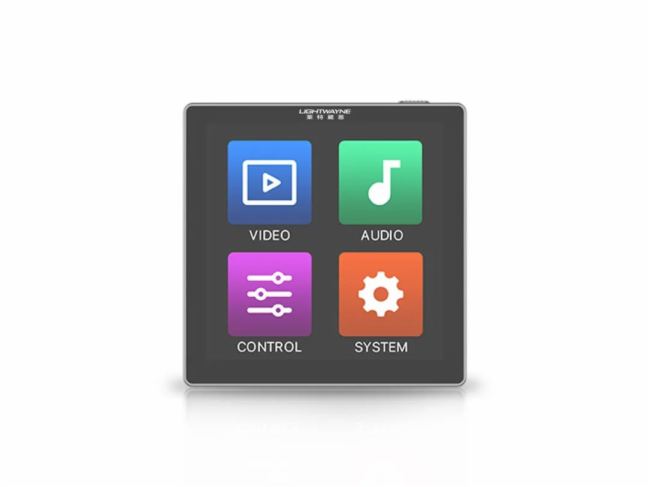

    中控觸摸屏MC-TP4

    【 ARM Cortex-A55架構，Android 11.0操作系統 】：憑借ARM Cortex-A55架構和Android 11.0操作系統，燈光師可以通過觸摸屏，直觀地預設、調整舞臺燈光控制臺等設備，實現對燈光設備的精確控制。

    【靈活配置】：可通過中控軟件進行界面和功能配置，一機雙模的特點使其既可以作為中控主機進行全局控制，又可以作為用戶終端提供個性化服務。在不同的演出場景和需求下，可以快速重新配置其功能，適應各種復雜的舞臺控制要求。

    【網絡集成】：千兆自適應網口和多種網絡通訊協議的支持，使舞臺設備能夠更好地集成在一個網絡環境中。這不僅方便了設備之間的通信，還提高了設備管理的效率。技術人員可以通過中控觸摸屏對網絡中的設備進行遠程監控和管理，及時發現和解決設備故障，減少設備維護時間，提高舞臺設備的整體運行效率。

    【供電方式】：DC或POE供電方式提供了靈活的電源解決方案。在舞臺布局中，根據設備的位置和布線的便利性，可以選擇合適的供電方式。POE供電方式尤其適用于網絡設備，可以減少電源線的鋪設，使舞臺布線更加整潔。

    【系統安全管理】：支持帶密碼訪問主機系統管理網頁，保障了中控觸摸屏系統的安全性。只有授權的技術人員才能對系統進行配置和管理，防止未經授權的訪問和誤操作，確保舞臺設備的穩定運行。

    Lightwayne（萊特葳恩）--- 自動控制系統：

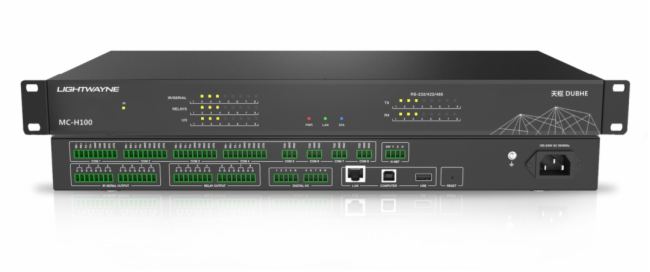

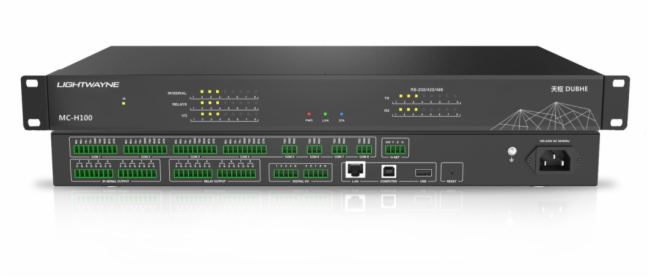

    中控主機MC-H100

    【設備控制管理】：憑借8個紅外輸出/單向串行端口，中控主機可以連接并控制舞臺上的各種燈光設備。通過紅外信號，它能夠控制燈光的開關、調光調色等功能。同時，4個支持RS - 232/422/485串行通訊和4個支持雙向RS - 232串行通訊的雙向串行端口可以連接到更高級的燈光控制臺，實現復雜的燈光效果控制。利用RJ45千兆自適應網口和網絡通訊協議(如HTTP/TCP IP/UDP/Websocket)，中控主機可以接入舞臺音響系統。通過控制應用程序或者Web網頁設置，能夠調節音響設備的音量、音效模式(如環繞聲、立體聲等)、音頻源切換等。8個低壓繼電器輸出端口可以連接到舞臺機械裝置，。通過系統程序設定工作模式，能夠控制這些機械裝置的運動，精準地控制舞臺機械裝置的動作可以為演出增添精彩的視覺效果。

    【信號傳輸交互】：中控主機作為舞臺設備的控制核心，通過其1個RJ45千兆自適應網口和8個雙向串行端口，實現不同設備之間的信號傳輸與交互。它可以將燈光、音響、機械裝置等設備連接起來，使它們能夠協同工作。產品支持iOS、Android、PC等設備的控制應用程序，使得舞臺工作人員可以通過手機、平板電腦或電腦來遠程控制中控主機，進而控制整個舞臺設備系統。

    【故障檢測監控】：前面板具備各端口運行狀態指示燈，方便技術人員直觀地查看各個端口的工作狀態。同時，集成Web服務器可通過Web網頁進行主機參數設置，并且支持以太網監視和控制，技術人員可以實時監控中控主機自身以及連接設備的運行狀態。機身內置實時時鐘可以記錄設備的運行時間和事件發生時間，有助于故障排查。支持工廠復位且不會刪除用戶程序的功能，在遇到一些軟件故障或者系統異常時，可以方便地進行復位操作，快速恢復中控主機的基本功能，減少設備故障對演出的影響。

    【系統配置】：主機具備集成紅外學習功能，對于新接入的紅外設備，中控主機可以學習它們的紅外信號指令，從而實現對這些設備的控制。基于Android 9.0系統和ARM Cortex - A53架構，中控主機可以通過控制頁面(支持密碼訪問功能)進行系統配置，如設置設備的控制參數、調整端口的工作模式、設定聯動規則等。同時，支持固件在線升級，能夠及時更新系統功能，適應舞臺設備和演出需求的不斷變化。

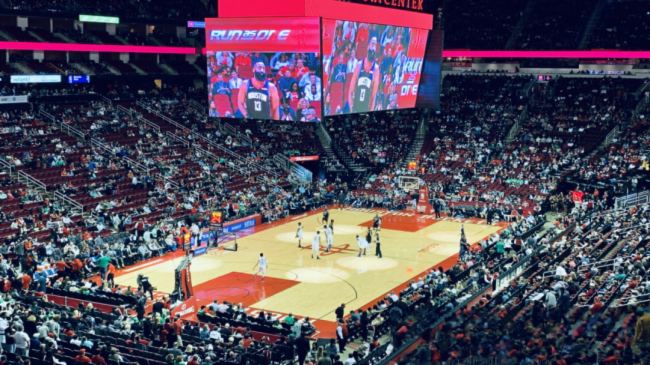

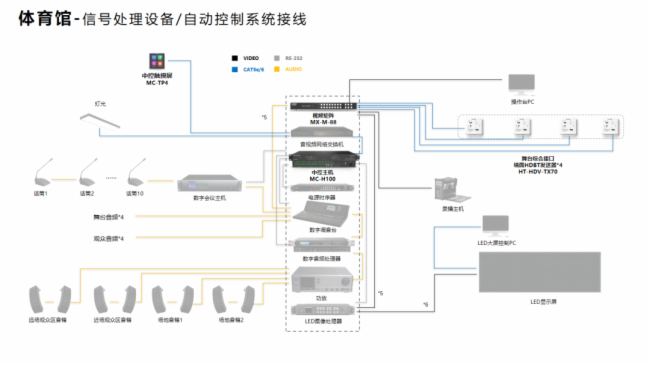

    體育館賽事

Lightwayne（萊特葳恩）--- 信號處理系統：

    視頻矩陣MX-M-88

Lightwayne（萊特葳恩）--- 信號處理系統：

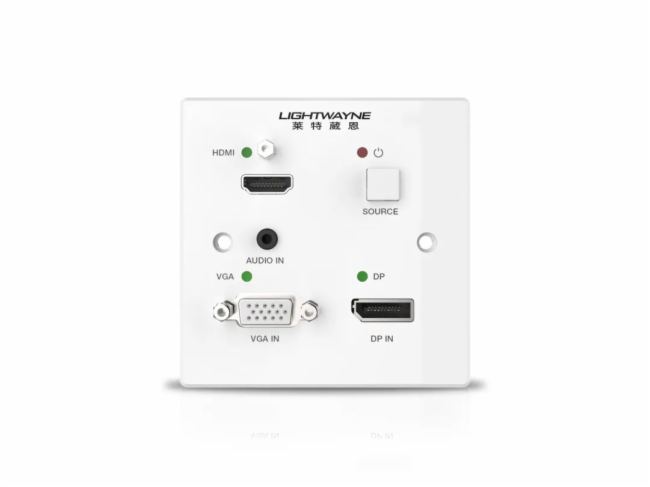

    墻面HDBT發送器HT-HDV-TX70

    這款墻面HDBT發送器具有多種輸入接口(1×HDMI輸入、1×VGA輸入、1×DP輸入)，在體育館賽事中可以連接多種信號源。

    標準86mm×86mm墻面底盒安裝的特點使其能夠很好地融入體育館的建筑結構。可以安裝在墻壁上靠近觀眾區域、裁判工作區或者媒體工作區等位置，方便布線和信號傳輸，不會占用過多的地面空間或者對觀眾的視線造成干擾。

    符合HDMI 1.4、HDCP 1.4、DP 1.2規范，并且HDMI/DP輸入視頻分辨率高達4K30 4:4:4，VGA輸入視頻分辨率高達1920x1200p60。在體育館賽事中，能夠確保高質量的視頻信號傳輸。輸入信號源支持手動切換和自動切換。

    在體育館賽事場景下非常實用，例如在比賽過程中，當需要從比賽現場畫面切換到廣告畫面或者賽事信息畫面(如運動員資料介紹)時，可以通過手動切換功能快速實現。

    單根網線傳輸1080p60~70米，4K30~40米。這對于體育館這種大型場所非常重要，因為從信號源(如位于場館中心的控制機房)到各個大屏幕(可能分布在場館的四周或者高處)距離較遠�？梢允褂镁W(wǎng)線將發送器與遠處的顯示設備連接，保證視頻信號能夠穩定地傳輸?shù)捷^遠的位置，避免了因距離過長而導致信號衰減嚴重的問題。

    支持音頻格式LPCM、Dolby TrueHD、DTS - HD Master Audio。在體育館賽事中，不僅可以傳輸視頻信號，還能同時傳輸高質量的音頻信號，能夠提供清晰、高保真的聲音效果，增強觀眾的觀賽體驗。

    產品支持雙向RS - 232透傳，這使得它可以與其他設備(如中控系統)進行通信。在體育館賽事中，可以通過中控系統遠程控制發送器的一些功能，如信號切換、電源管理等，也可以將發送器的狀態信息反饋給中控系統，方便工作人員進行統一管理和監控。

    PoC供電或本地DC 24V電源供電。在體育館復雜的布線環境下，這種靈活的供電方式很有優勢。PoC供電可以減少電源線的鋪設，利用網線同時傳輸電力和信號，降低了布線成本和復雜度。而本地DC 24V電源供電則可以在有穩定電源的位置作為備用供電方式，提高設備供電的可靠性。

    Lightwayne（萊特葳恩）--- 自動控制系統：

    中控觸摸屏MC-TP4

Lightwayne（萊特葳恩）--- 自動控制系統：

    中控主機MC-H100

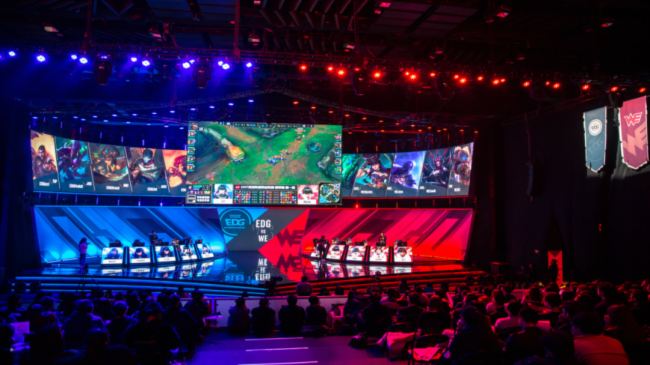

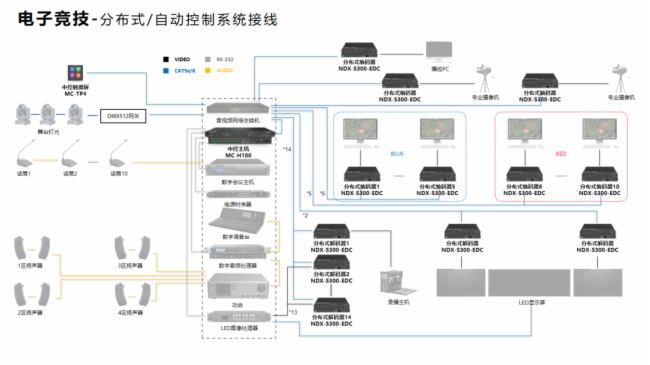

    電子競技

Lightwayne（萊特葳恩）--- 分布式系統 ：

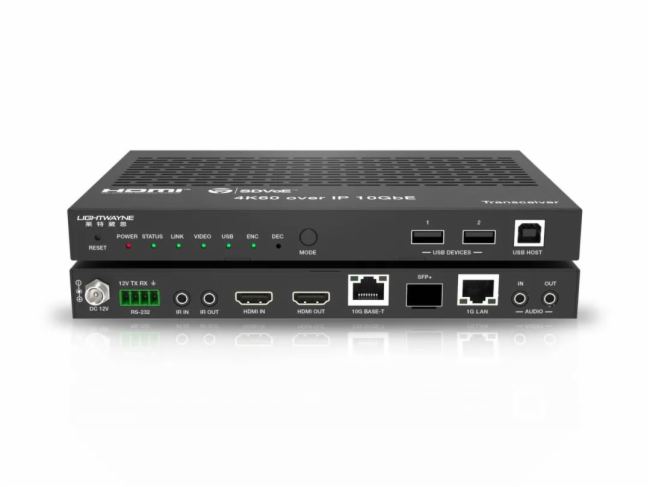

    分布式編解碼一體機 NDX-S300-EDC

    【高質量音視頻傳輸】：在電子競技賽事中，能夠通過標準的 10G 銅纜 / 光纖網絡交換機提供高質量的未壓縮 4K 和零幀延遲音頻 / 視頻 IP 網絡傳輸�？梢杂糜谶B接電競比賽的主機或電腦，將游戲畫面以極高的清晰度和實時性傳輸?shù)浆F(xiàn)場的大屏幕上。產品支持傳輸 HDMI 2.0b 音視頻，包括 HDR(高動態范圍)、全色深度和多通道數字音頻流。這對于電競比賽中的音效和畫面色彩的高質量呈現非常重要。

    【靈活切換展示】：1.支持無縫切換、視頻墻和多視圖功能。在電競賽事現場，無縫切換功能可用于在不同比賽畫面(如不同比賽小組的戰況)或者比賽畫面與廣告、選手采訪畫面等之間快速切換。視頻墻功能可以將多個屏幕組合起來，展示更宏大的游戲場景或同時展示多個比賽畫面。多視圖功能則方便在一個屏幕上同時呈現多個不同視角的游戲畫面，比如同時展示一場團隊競技游戲中不同隊員的第一人稱視角，方便觀眾分析團隊?wèi)?zhàn)術。

    【編解碼靈活】：收發一體設計，可根據現場應用靈活配置成編碼器或解碼器�？梢栽谫愂碌牟煌�環節發揮作用。

    【滿足多種信號傳輸需求】：內置控制和數據輔流支持高質量、帶寬可配置的 H.264/H.265 壓縮視頻流，可滿足移動端實時視頻預覽或視頻監控等需求。在電競賽事中，可以用于為賽事工作人員的移動端設備提供實時的比賽畫面預覽，方便他們在場地內移動時也能隨時監控比賽情況。同時，也可以用于賽事現場的安防監控，將監控攝像頭的畫面與比賽畫面一起傳輸和管理。

    多個信號和數據信號可以同時與音頻、視頻信號一起傳輸，包括雙向 IR，RS - 232，USB KVM，CEC 和千兆網絡。在電競賽事現場，雙向 IR 可用于遠程控制設備，如調整屏幕的參數;RS - 232 用于設備間的串口通信;USB KVM 方便切換和共享鍵盤、鼠標和顯示器等設備;CEC 用于消費電子設備之間的控制，方便統一管理現場的各種設備;千兆網絡則保障了高速的數據傳輸，例如用于傳輸比賽數據統計等信息。

    Lightwayne（萊特葳恩）--- 自動控制系統：

    中控觸摸屏MC-TP4

Lightwayne（萊特葳恩）--- 自動控制系統：

    中控主機MC-H100
